Воздушная линия электропередачи напряжением 110 кВ – это высоковольтная линия, предназначенная для передачи электроэнергии на средние и большие расстояния с минимальными потерями. Ее конструкция предусматривает использование изолированных проводников, размещенных на опорах, которые обеспечивают надежную изоляцию и безопасность эксплуатации при напряжении в 110 киловольт.
Основное назначение ВЛ 110 кВ – транспортировка электрической энергии от электростанций к распределительным подстанциям и крупным потребителям. Такая линия служит важным звеном в системе электроснабжения, обеспечивая стабильность и качество электроэнергии в промышленном и коммунальном секторах.
При проектировании и эксплуатации ВЛ 110 кВ учитываются параметры нагрузок, климатические условия, особенности рельефа и требования по электробезопасности. Это гарантирует минимизацию аварийных ситуаций и оптимизацию затрат на обслуживание линии.
Конструкция и основные компоненты ВЛ 110 кВ

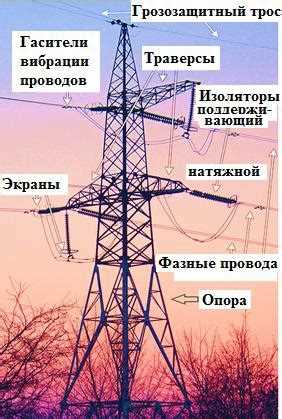

Воздушная линия электропередачи (ВЛ) напряжением 110 кВ состоит из опор, изоляторов, проводов и грозозащитных тросов. Опоры обычно изготовлены из стали или железобетона и обеспечивают необходимую высоту для безопасного прохождения линии над землей и препятствиями. Конструкция опор рассчитывается с учётом ветровых и ледовых нагрузок, а также электрической прочности изоляции.
Проводники выполнены из алюминиевых или алюминиево-стальных сплавов, обеспечивающих оптимальное соотношение прочности и электропроводности. На ВЛ 110 кВ применяются обычно трехфазные системы с тремя основными фазными проводниками и одним грозозащитным тросом, который располагается выше и служит для защиты от молний и снижения электрических помех.
Изоляторы изготовлены из фарфора, стекла или полимерных композитов и предназначены для электрического разделения проводов и опор. Они рассчитаны на рабочее напряжение 110 кВ и имеют запас по механической прочности для удержания натяжения проводов и ветровых нагрузок.
Крепежные элементы включают анкерные и натяжные устройства, обеспечивающие необходимое натяжение проводов и компенсирующие температурные расширения. В местах поворота и окончания линии устанавливаются специальные анкерные опоры с усиленной конструкцией.
Дополнительно на ВЛ 110 кВ применяются устройства защиты и измерения: разрядники для защиты от перенапряжений, гирлянды изоляторов для повышения надежности изоляции и устройства контроля параметров линии (температуры проводов, натяжения и т.д.).
Типы опор и их выбор для линий 110 кВ
Для линий электропередачи напряжением 110 кВ применяются несколько основных типов опор, которые отличаются конструкцией, материалом и функционалом. Правильный выбор опор влияет на надежность, безопасность и стоимость эксплуатации ВЛ 110 кВ.
- Металлические решетчатые опоры. Обеспечивают высокую прочность и устойчивость при значительных нагрузках ветра и веса проводов. Используются на длинных прямых участках и в местах с высокой ветровой нагрузкой. Позволяют легко проводить монтаж и обслуживание благодаря открытому каркасу.
- Железобетонные опоры. Отличаются долговечностью и коррозионной стойкостью. Обычно применяются на ровных участках с умеренными нагрузками. Их преимущество – высокая устойчивость к механическим повреждениям и меньшая стоимость по сравнению с металлическими аналогами.
- Деревянные опоры. Используются редко и преимущественно на временных или малонагруженных участках. Требуют обработки антисептиками и регулярного контроля, поэтому на линиях 110 кВ практически не применяются.
- Консольные опоры. Применяются на поворотах и при изменении направления трассы. Обеспечивают надежную фиксацию проводов и минимизируют механические напряжения в местах изгиба линии.
- Угловые и анкерные опоры. Устанавливаются в местах смены направления линии, а также там, где требуется компенсировать растягивающие нагрузки. Выполняются из металла или железобетона с усиленной конструкцией для удержания натяжения проводов.
При выборе типа опор для ВЛ 110 кВ учитываются следующие параметры:
- Топография местности – на сложных рельефах предпочтительны металлические или железобетонные опоры с адаптированными фундаментами.
- Ветровые и снеговые нагрузки – в регионах с сильными ветрами и снегопадами выбирают более прочные и устойчивые конструкции, например, решетчатые металлические опоры.
- Длина пролётов – увеличение расстояния между опорами требует использования более прочных анкерных или угловых опор для компенсации усилий натяжения проводов.
- Экономическая эффективность – железобетонные опоры выгодны на ровных участках с умеренными нагрузками, металлические – на сложных трассах и с повышенными требованиями к прочности.
- Требования к обслуживанию и срокам эксплуатации – металлические конструкции легче обслуживать, но они подвержены коррозии, железобетонные более долговечны, но требуют качественных фундаментов.
Комплексный анализ всех факторов позволяет подобрать оптимальный тип опор, обеспечивающий баланс между надежностью, стоимостью и эксплуатационными характеристиками ВЛ 110 кВ.
Технология монтажа и ввода в эксплуатацию ВЛ 110 кВ
Монтаж ВЛ 110 кВ начинается с подготовки трассы, включающей расчистку коридора и установку опор с учетом геологических условий и ветровой нагрузки. Опоры изготавливаются из стали или железобетона, их высота варьируется от 20 до 40 метров в зависимости от ландшафта и требований к безопасности.
Установка опор осуществляется с применением кранов-манипуляторов и специализированной техники, что обеспечивает точное позиционирование и минимизацию деформаций. Для закрепления опор используется бетонный фундамент глубиной не менее 2,5 метров с армированием для повышения устойчивости.
После установки опор выполняется монтаж траверс и закрепление изоляторов. Изоляторы подбираются в зависимости от напряжения и климатических условий; для ВЛ 110 кВ применяются стеклянные или керамические штыревые изоляторы с механической прочностью не менее 30 кН.
Подвеска проводов осуществляется поочередно, используя натяжные устройства с расчетом усилия на основе длины пролета и массы провода. Максимальное натяжение не должно превышать 15 кН для предотвращения повреждений проводов и опор.
Проверка геометрии провода проводится с помощью лазерных дальномеров для контроля прогиба и соблюдения минимальных расстояний до земли и сооружений. После монтажа проводов производится заземление опор, включая установку молниезащитных тросов с контактами на каждом опорном элементе.
Ввод в эксплуатацию включает комплексные испытания изоляции с напряжением 250 кВ в течение 10 минут, проверку сопротивления заземления (не более 10 Ом на каждую опору) и тестирование коммутационного оборудования на подстанциях, связанных с ВЛ.
Для запуска линии выполняется поэтапное включение с контролем токов утечки и гармоник в режиме реального времени. После успешного тестирования подается напряжение на всю длину ВЛ, и осуществляется мониторинг состояния линий в первые 72 часа для выявления возможных дефектов.
Документирование этапов монтажа и испытаний ведется в технической отчетности, обязательной для последующего обслуживания и контроля надежности ВЛ 110 кВ.
Роль ВЛ 110 кВ в энергосистеме и распределении электроэнергии
Воздушные линии электропередачи напряжением 110 кВ предназначены для передачи электроэнергии на средние расстояния – от 20 до 100 км. Они связывают подстанции 110/35 кВ с высоковольтными сетями 220 кВ и выше, обеспечивая стабильное питание районных распределительных сетей.
ВЛ 110 кВ выполняет функцию магистральной линии в региональных энергосистемах, поддерживая баланс между генерацией и потреблением. Благодаря высокому уровню напряжения снижаются потери энергии при передаче, что позволяет экономить до 15-20% электроэнергии по сравнению с линиями 35 кВ при тех же нагрузках.
Для распределения нагрузки в сетях среднего напряжения ВЛ 110 кВ обеспечивают надежную работу трансформаторных подстанций, от которых питаются промышленные предприятия и крупные жилые массивы. Они также служат резервным каналом при аварийных ситуациях, позволяя оперативно переключать потоки электроэнергии и минимизировать перерывы в снабжении.
Эксплуатация ВЛ 110 кВ требует регулярного технического обслуживания – очистки трасс от растительности, контроля состояния изоляторов и опор. Несвоевременное обслуживание повышает риск аварий и увеличивает издержки на ремонт.
При проектировании ВЛ 110 кВ учитываются прогнозы роста нагрузки и возможности интеграции с распределенными источниками энергии, что повышает гибкость и устойчивость энергосистемы. Использование современных материалов и конструкций снижает массу линий и повышает их коррозионную стойкость, что увеличивает срок службы до 40 лет и более.
Технические требования и стандарты безопасности для ВЛ 110 кВ
ВЛ 110 кВ должна проектироваться с учетом нормативов, установленных ГОСТ Р 50571-5-52 и ПУЭ. Минимальное расстояние от земли до нижнего провода на прямолинейных участках составляет не менее 7,0 метров для обеспечения безопасного пролета транспорта и людей.
Для проводов используется алюминиево-стальной сердечник с соответствующей механической прочностью, способной выдерживать нагрузки от ветра до 35 м/с и гололеда толщиной до 10 мм. Опоры из стальных труб или железобетона должны обеспечивать устойчивость при ветровых и сейсмических нагрузках по СНиП.
Изоляторы применяются керамические или полимерные с классом напряжения не ниже 110 кВ и коэффициентом запаса прочности не менее 2,5. Установка изоляторов предусматривает предотвращение образования токов утечки и коронного разряда, что достигается соответствующей геометрией и расстояниями между фазами.
Обязательное наличие систем защиты от перенапряжений и молниезащиты по требованиям ГОСТ Р 51317.4.5. Монтаж заземляющих устройств осуществляется с сопротивлением не более 10 Ом для обеспечения безопасного отведения токов короткого замыкания.
Техническое обслуживание и осмотры ВЛ 110 кВ должны проводиться не реже одного раза в год, включая проверку натяжения проводов, состояния изоляторов и целостности опор. Электрический разрыв и замыкание допускается только при полном отключении линии и наличии заземления на обеих сторонах.
Все работы на ВЛ 110 кВ выполняются с соблюдением требований Правил по охране труда при эксплуатации электроустановок (ПОТЭУ) и инструкций по технике безопасности, включая обязательное использование средств индивидуальной защиты и контроль состояния атмосферных условий.
Основные причины повреждений и методы профилактики ВЛ 110 кВ
Для предотвращения коррозии применяется регулярная антикоррозийная обработка опор и крепежа с использованием защитных покрытий, а также замена изношенных деталей. Механические повреждения снижаются за счет выбора конструкций опор с повышенной устойчивостью к ветровым нагрузкам и применением амортизирующих подвесок для проводов.
Регулярная санитарная обрезка деревьев и кустарников в полосе отвода линии предотвращает замыкания и повреждения проводов из-за соприкосновения с растительностью. В местах, где возможен контакт с животными, устанавливают защитные ограждения или специальные отпугивающие устройства.
Мониторинг состояния ВЛ 110 кВ проводят с помощью дистанционного визуального контроля и датчиков напряжения и вибрации, что позволяет своевременно выявлять повреждения и проводить ремонтные работы. Применение современных материалов, таких как композитные изоляторы, повышает надежность линий и снижает риск отказов.
Вопрос-ответ:
Что представляет собой ВЛ 110 кВ?
ВЛ 110 кВ — это воздушная линия электропередачи, рассчитанная на передачу электрической энергии под напряжением 110 киловольт. Она состоит из проводов, натянутых на опорах, и служит для транспортировки электроэнергии от электростанций к распределительным подстанциям.
Для каких целей обычно используется линия ВЛ 110 кВ?
Линии с напряжением 110 кВ применяются для передачи электричества на средние расстояния между источниками генерации и потребителями. Они обеспечивают стабильное снабжение электроэнергией промышленных предприятий, жилых районов и коммерческих объектов.
Чем ВЛ 110 кВ отличается от линий с другим напряжением?
Линии с напряжением 110 кВ занимают промежуточное место между высоковольтными магистралями и низковольтными распределительными сетями. Они способны передавать большие объемы энергии, но требуют менее громоздких опор и изоляции, чем линии с более высоким напряжением, например 220 кВ или 330 кВ.
Какие технические особенности характерны для ВЛ 110 кВ?
Для линии 110 кВ характерно использование специальных алюминиевых или сталеалюминиевых проводов, устойчивых к погодным условиям. Опоры обычно изготавливаются из металла или железобетона, а изоляция рассчитана на предотвращение пробоев при заданном напряжении. Также важны меры по защите от коррозии и молний.
Какие преимущества и ограничения есть у линий ВЛ 110 кВ?
Преимущества ВЛ 110 кВ включают возможность передачи значительной мощности на умеренные расстояния при относительно невысоких затратах на строительство. Ограничения связаны с необходимостью соблюдения санитарных и технических норм по размещению и безопасной эксплуатации, а также с ограничением по максимальной длине без использования дополнительных подстанций.
Что представляет собой ВЛ 110 кВ и где она применяется?
ВЛ 110 кВ — это воздушная линия электропередачи с номинальным напряжением 110 киловольт. Она служит для передачи электроэнергии на средние расстояния от электростанций к распределительным подстанциям или крупным потребителям. Такие линии обеспечивают надежное снабжение электроэнергией промышленных предприятий, жилых районов и инфраструктурных объектов. Благодаря своей конструкции ВЛ 110 кВ способна работать в различных климатических условиях и выдерживать значительные нагрузки.
