Мощность теплого водяного пола напрямую зависит от теплопотерь помещения и параметров системы отопления. Обычно нормативное значение тепловой нагрузки для водяного теплого пола составляет от 80 до 150 Вт/м². Для жилых комнат с хорошей теплоизоляцией оптимальным считается уровень около 100 Вт на квадратный метр.
Если теплый пол используется как основной источник тепла, расчет мощности должен учитывать климатическую зону, тип перекрытий и коэффициенты теплопередачи стен и окон. Для северных регионов рекомендуют увеличивать мощность до 130–150 Вт/м², тогда как в южных регионах достаточно 80–100 Вт/м².
При проектировании системы важно учитывать максимальную температуру подачи воды – обычно она не превышает 45–50 °C, что влияет на расчет требуемой площади теплого пола и необходимой мощности. Недостаточная мощность ведет к холодным участкам, избыточная – к перерасходу энергии и перегреву пола.
Как рассчитать тепловую мощность водяного теплого пола на 1 м²
Для точного расчёта тепловой мощности водяного теплого пола необходимо определить тепловую нагрузку помещения и параметры теплоносителя. Основная формула: Q = m × c × ΔT, где Q – мощность в ваттах, m – масса теплоносителя в кг/с, c – удельная теплоёмкость воды (около 4180 Дж/кг·°С), ΔT – разница температур подачи и обратки в °С.
Для определения расхода теплоносителя (m) учитывают скорость потока и сечение трубы. Обычно для теплого пола берут температуру подачи 35–45 °С и обратки 30–40 °С, что даёт ΔT около 5–10 °С. При расчёте тепловой мощности на 1 м² учитывают площадь теплоотдающей поверхности и теплопотери помещения. Стандартная мощность теплого пола находится в диапазоне 80–150 Вт/м², но точное значение зависит от утепления и назначения помещения.
Практическая формула для ориентировочного расчёта мощности на 1 м² выглядит так: Q = 100 × ΔT Вт/м², где ΔT – разница между температурой пола и воздуха в помещении. Например, если температура пола 35 °С, а воздуха 20 °С, мощность составит 1500 Вт/м², что слишком высоко для обычных условий, поэтому берут среднее значение ΔT около 5 °С, что даёт 500 Вт/м², затем корректируют по фактическим параметрам.
В реальных условиях для жилых помещений рекомендуемая мощность составляет 80–120 Вт/м² при средней температуре теплоносителя 40 °С. Для точного расчёта нужно учитывать теплопотери через стены, окна, вентиляцию и утепление пола, а также фактические параметры системы отопления.
Влияние температуры подачи воды на тепловую отдачу теплого пола
Тепловая отдача водяного теплого пола напрямую зависит от температуры подаваемой воды. При увеличении температуры подачи на 1 °C тепловая отдача возрастает примерно на 5–7 Вт/м². Например, при подаче воды с температурой 35 °C тепловая мощность составляет около 80 Вт/м², а при 45 °C – уже порядка 130 Вт/м².
Оптимальная температура подачи варьируется в пределах 35–45 °C. Ниже 35 °C тепловая отдача снижается, и теплый пол перестает эффективно компенсировать теплопотери помещения. Выше 45 °C повышается риск перегрева поверхности и снижается комфорт, а также увеличиваются теплопотери в системе отопления.
Для поддержания стабильной тепловой отдачи рекомендуется использовать регулирующие клапаны и смесительные узлы, позволяющие точно контролировать температуру подачи. Поддержка температуры в диапазоне ±2 °C от расчетного значения позволяет обеспечить равномерный нагрев и минимизировать энергозатраты.
При проектировании системы важно учитывать теплопотери и требуемую температуру подачи для достижения необходимой мощности на квадратный метр. Короткие контуры и правильный подбор диаметра труб также влияют на эффективность передачи тепла при заданной температуре воды.

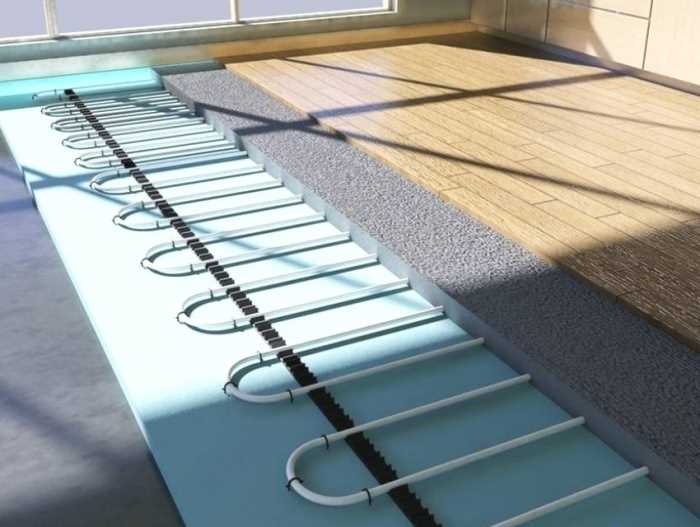

Роль толщины и материала напольного покрытия в тепловом потоке
Толщина напольного покрытия напрямую влияет на сопротивление теплопередаче. Например, древесина толщиной 20 мм снижает тепловой поток примерно на 15–20%, тогда как плитка толщиной 10 мм почти не оказывает значимого сопротивления. Чем толще материал с низкой теплопроводностью, тем меньше количество ватт на квадратный метр достигает поверхности пола.
Материалы с высокой теплопроводностью, такие как керамическая плитка (0,8–1,0 Вт/(м·К)) или камень (1,5–3,0 Вт/(м·К)), обеспечивают минимальные теплопотери и максимальный тепловой поток. Напротив, ламинат и винил с теплопроводностью около 0,1–0,2 Вт/(м·К) уменьшают эффективность теплого пола на 10–30% в зависимости от толщины.
Для поддержания оптимального теплового потока (20–60 Вт/м² в зависимости от системы) рекомендуется выбирать напольные покрытия с теплопроводностью не ниже 0,3 Вт/(м·К) и толщиной не более 15 мм. При использовании изоляционных покрытий свыше 20 мм тепловой поток снижается, что требует повышения температуры теплоносителя.
При проектировании теплого пола важно учитывать не только материал, но и его укладку: плотный контакт покрытия с подложкой снижает воздушные прослойки, увеличивая теплопередачу. Также влияет равномерность слоя – неоднородности создают локальные тепловые потери.
Оптимальный выбор материала и минимальная толщина покрытия обеспечивают максимальную отдачу тепла при минимальных энергозатратах, снижая эксплуатационные расходы системы водяного теплого пола.
Типичные значения мощности для разных систем водяного теплого пола
В системах водяного теплого пола мощность распределяется в зависимости от типа помещения и условий эксплуатации. Для жилых помещений стандартная мощность составляет 80–120 Вт/м² при утепленном основании и средней теплоизоляции. Ванных комнатах и кухнях рекомендуется увеличивать мощность до 120–150 Вт/м² из-за повышенных теплопотерь и высокой влажности.
В коммерческих зданиях с более высокими тепловыми нагрузками мощность водяного теплого пола достигает 130–180 Вт/м². В помещениях с плохой теплоизоляцией или с большими стеклянными поверхностями параметр может превышать 180 Вт/м² для компенсации потерь тепла.
Для систем с низкотемпературным отоплением, использующих теплые полы в сочетании с тепловыми насосами, оптимальная мощность находится в диапазоне 70–100 Вт/м². Такой режим обеспечивает эффективную работу оборудования и стабильный комфорт.
При монтаже на бетонных плитах без дополнительной теплоизоляции мощность необходимо увеличить минимум на 20% от стандартных значений, чтобы компенсировать тепловые утечки вниз. В случае использования специализированных теплоизоляционных материалов мощность можно сократить на 10–15% без потери эффективности.
Расчет мощности должен учитывать высоту потолков, тип перекрытий и климатическую зону, но при проектировании ориентируются на указанные типовые значения, чтобы обеспечить оптимальный баланс энергозатрат и теплового комфорта.
Как определить теплопотери помещения для расчета ватт на м² пола
Для точного расчёта мощности теплого пола требуется определить теплопотери помещения. Основные параметры для расчёта: площадь окон и дверей, тип и толщина утеплителя, материал и толщина стен, потолка и пола, а также разница температур внутри и снаружи.
Теплопотери вычисляются по формуле: Q = S × U × ΔT, где Q – теплопотери в ваттах, S – площадь конструкции (м²), U – коэффициент теплопередачи (Вт/м²·К), ΔT – разница температур внутри и снаружи (°C).
Коэффициенты U для стандартных материалов:
— Стена из кирпича 0.5 м: 1.2 Вт/м²·К
— Утеплитель минвата 0.1 м: 0.35 Вт/м²·К
— Деревянное окно двойное: 2.5 Вт/м²·К
— Стеклопакет энергосберегающий: 1.1 Вт/м²·К
Суммируйте теплопотери по всем конструкциям, включая стены, окна, двери, пол и потолок. Затем разделите общую теплопотерю на площадь пола, чтобы получить требуемую мощность в ваттах на квадратный метр.
Для жилых помещений рекомендуемый запас мощности – 10–15% сверх расчетных теплопотерь. Это учитывает потери при сильных морозах и возможные ошибки в изоляции.
Пример: если суммарные теплопотери составляют 1500 Вт, а площадь пола – 30 м², то мощность теплого пола должна быть около 55 Вт/м² (1500/30 × 1.15).
Ошибки при измерении и расчёте мощности теплого пола на квадратный метр
Частые ошибки при определении мощности теплого пола приводят к неправильному подбору оборудования и снижению эффективности системы отопления.
- Неправильный учёт теплопотерь помещения. Часто расчет мощности ведут без точного учета утепления стен, окон и пола, что ведет к завышению или занижению требуемой мощности. Рекомендуется использовать данные теплотехнического расчёта, учитывая реальные параметры помещения.
- Ошибки в измерении температуры теплоносителя. Показания термометров могут иметь погрешность до ±2 °C, что при расчёте мощности приводит к значительным отклонениям. Используйте калиброванные датчики температуры, устанавливайте их в месте стабильного потока.
- Неверный учёт площади, реально прогреваемой теплым полом. Иногда в расчет берется общая площадь помещения, хотя теплый пол покрывает не всю поверхность. Мощность следует рассчитывать исходя из фактической площади укладки теплоэлементов.
- Пренебрежение тепловым сопротивлением покрытия пола. Толщина и материал напольного покрытия сильно влияют на теплопередачу. Например, ламинат увеличивает сопротивление и снижает эффективность, что нужно учитывать, корректируя расчет мощности.
- Использование стандартных нормативных значений без учета конкретных условий. Средние значения мощности теплого пола в 100 Вт/м² применимы не всегда. В плохо утепленных зданиях требуются более высокие показатели, а в хорошо утепленных – меньше.
Для точного расчёта мощности теплого пола рекомендуется:
- Провести теплотехнический анализ помещения с учетом всех конструктивных и эксплуатационных факторов.
- Измерить температуру теплоносителя с помощью проверенных приборов в нескольких точках системы.
- Определить фактическую площадь укладки нагревательного элемента.
- Учитывать характеристики напольного покрытия и его тепловое сопротивление.
- Использовать корректированные формулы расчёта с учётом индивидуальных условий помещения, а не только усреднённые нормативы.
Вопрос-ответ:
Какая средняя мощность теплового потока в ваттах на квадратный метр в водяном теплом поле?
Среднее значение теплового потока в водяных теплых полях обычно составляет от 30 до 80 Вт/м². Это зависит от конструкции системы, температуры теплоносителя и материала покрытия. Для точного расчета следует учитывать параметры конкретного объекта и режимы работы системы.
От чего зависит величина теплового потока в ваттах на квадратный метр в системе водяного теплого пола?
На величину теплового потока влияет несколько факторов: температура воды в трубах, плотность укладки труб, материал и толщина напольного покрытия, а также характеристики теплоизоляции. Чем выше разница температур между теплым полом и окружающей средой, тем выше будет мощность отдачи тепла на квадратный метр.
Как правильно рассчитать необходимую мощность теплого пола на квадратный метр для жилого помещения?
Для расчета мощности теплого пола на 1 м² нужно учитывать теплопотери помещения, климатическую зону и тип отделки пола. Обычно для жилых комнат рекомендуют мощность в диапазоне 70–100 Вт/м². Рассчитать можно, умножив необходимую тепловую нагрузку помещения на площадь пола. Также важно учитывать характеристики системы отопления и температурный режим.
Почему в некоторых случаях мощность теплого пола меньше 50 Вт/м², и достаточно ли этого для комфортного обогрева?
Мощность ниже 50 Вт/м² может быть оправдана при использовании качественной теплоизоляции, отсутствии больших теплопотерь и в случае, если теплый пол используется в качестве дополнительного источника тепла. В таких условиях этот показатель может обеспечить комфортную температуру поверхности пола без излишних энергозатрат.
Как влияет толщина стяжки на тепловой поток в ваттах на квадратный метр в водяном теплом поле?
Толщина стяжки влияет на скорость передачи тепла от труб к поверхности пола. При увеличении толщины стяжки тепловой поток может уменьшаться, так как тепло дольше проходит через слой бетона. Оптимальная толщина обычно составляет от 3 до 5 см, что позволяет сохранить эффективную отдачу тепла и обеспечить равномерный нагрев пола.
