Конденсатор в электродвигателе переменного тока выполняет ключевую роль в создании начального пускового момента и поддержании стабильной работы обмоток. В асинхронных однофазных двигателях он компенсирует отсутствие вращающегося магнитного поля, формируя фазовый сдвиг тока между рабочей и пусковой обмотками. Это обеспечивает запуск ротора и предотвращает его вибрацию или залипание в неустойчивом положении.
При выборе номинала конденсатора учитывается мощность двигателя: на каждые 100 Вт нагрузки требуется приблизительно 4–6 мкФ. Использование неподходящего значения снижает КПД, вызывает перегрев обмоток и ускоряет износ двигателя. При этом пусковые конденсаторы рассчитаны на кратковременную работу, тогда как рабочие функционируют непрерывно, и разница между ними критична при замене или проектировании схемы подключения.
В трёхфазных системах с подключением к однофазной сети конденсатор также применяется для создания искусственной третьей фазы. Здесь важна точная настройка ёмкости, иначе двигатель не выйдет на номинальные обороты и будет перегружаться. В практических условиях рекомендуется установка пускового реле или термозащиты, особенно при подключении конденсаторов к двигателям с высоким моментом инерции.
Для надёжной работы электродвигателя следует использовать конденсаторы с классом изоляции не ниже C или D и температурной стойкостью не менее 85 °C. Некачественные компоненты теряют ёмкость в течение 1–2 лет, что приводит к ухудшению пуска и росту потребляемого тока. Проверка состояния конденсатора мультиметром или ESR-метром должна входить в регламент технического обслуживания.
Как конденсатор запускает однофазный электродвигатель
Однофазный асинхронный двигатель не способен самостоятельно создать вращающееся магнитное поле – для этого требуется фазовый сдвиг между токами в обмотках. Конденсатор выполняет функцию фазосдвигающего элемента, обеспечивая разность фаз между основной и вспомогательной обмотками статора.
При подаче напряжения конденсатор, подключённый последовательно со стартовой обмоткой, создаёт сдвиг фазы тока на угол, близкий к 90 градусам. Это формирует вращающееся магнитное поле, достаточное для запуска ротора. Без этого эффекта ротор будет лишь вибрировать, не переходя в устойчивое вращение.
Наиболее эффективны пусковые конденсаторы ёмкостью от 80 до 150 мкФ на 220 В для двигателей мощностью 1–2 кВт. При неправильном подборе ёмкости возможен перегрев обмоток или снижение пускового момента. При запуске двигатель потребляет ток в 4–6 раз выше номинального, поэтому качество и номинал конденсатора напрямую влияют на ресурс и безопасность устройства.
После выхода двигателя на рабочие обороты пусковой конденсатор отключается с помощью центробежного выключателя или пускового реле. В рабочих конденсаторных схемах используется постоянное подключение, но с меньшей ёмкостью – порядка 20–60 мкФ.
Для стабильного запуска критична не только ёмкость, но и тип: предпочтение следует отдавать неполярным металлоплёночным конденсаторам с номинальным напряжением не ниже 400 В. Электролитические варианты допустимы только в кратковременном режиме запуска.

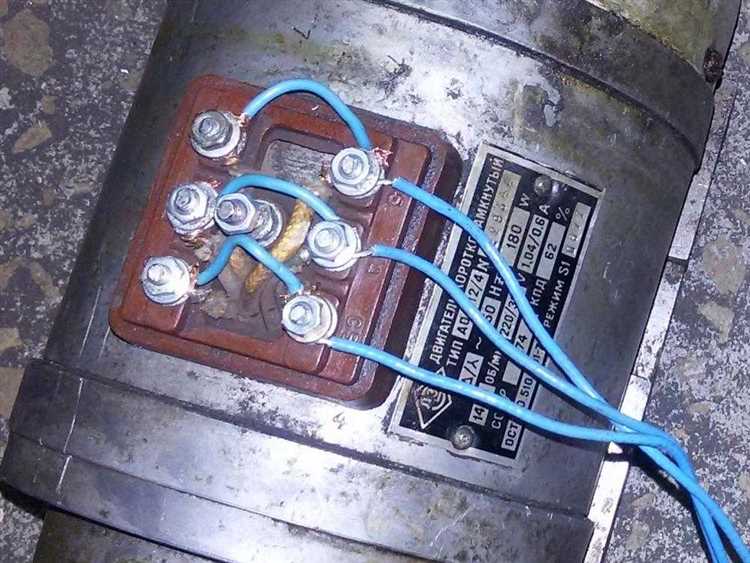

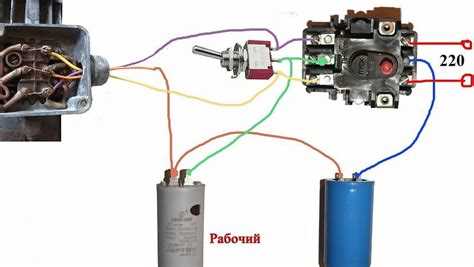

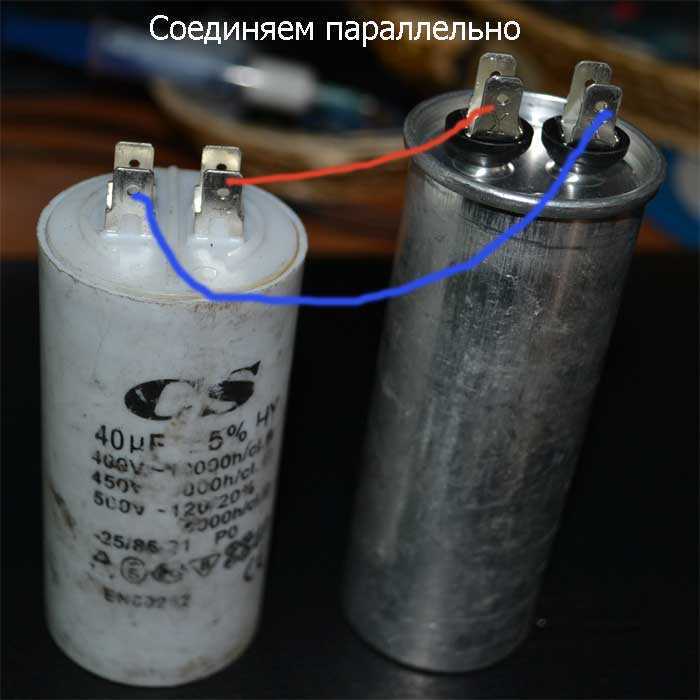

Зачем устанавливают два конденсатора в некоторых двигателях
В асинхронных электродвигателях с фазным ротором или конденсаторных однофазных моторах установка двух конденсаторов применяется для улучшения пусковых и рабочих характеристик. Один из них – рабочий конденсатор – подключён к обмотке постоянно и обеспечивает устойчивое вращение ротора. Второй – пусковой – включается только на короткое время при запуске двигателя с помощью реле или центробежного выключателя.
Рабочий конденсатор подбирается с расчётом на длительное функционирование и обеспечивает фазовый сдвиг тока, необходимый для создания вращающегося магнитного поля. Его ёмкость составляет 30–70 мкФ на 1 кВт мощности двигателя при напряжении 220 В.
Пусковой конденсатор, как правило, имеет большую ёмкость – 150–300 мкФ на 1 кВт – и кратковременно увеличивает пусковой момент. Это особенно важно при нагрузке на валу в момент старта или при запуске под нагрузкой, например, в компрессорах, вентиляторах, насосах.
Использование двух конденсаторов позволяет запустить двигатель с высоким моментом, а затем переключиться на стабильную и энергоэффективную работу. Установка только рабочего конденсатора в таких условиях может привести к перегреву и снижению ресурса двигателя. Применение исключительно пускового конденсатора без отключения приведёт к выходу из строя из-за перегрузки.
Рекомендуется применять только конденсаторы с маркировкой «CBB60» или «CBB65» с рабочим напряжением не ниже 400 В, рассчитанные на длительную работу в переменном токе. Их правильный подбор и схема подключения критичны для надёжности и эффективности электропривода.
Как выбрать нужную ёмкость конденсатора для двигателя
Для асинхронных однофазных двигателей с рабочим и/или пусковым конденсатором ёмкость выбирается в зависимости от мощности и номинального напряжения. Основной ориентир: 70–100 мкФ на 1 кВт при напряжении 220 В. Для двигателей, работающих при 380 В, расчёт изменяется пропорционально напряжению.
Если двигатель оснащён только рабочим конденсатором, применяют формулу: C = 70 × P, где C – ёмкость в микрофарадах, P – мощность двигателя в киловаттах. Для пускового – C = 200 × P. Рабочий конденсатор выбирается на напряжение не ниже 1,2×U, где U – номинальное напряжение сети.
Пример: двигатель 0,75 кВт, 220 В. Рабочий конденсатор: 0,75 × 70 = 52,5 мкФ. Округляется до ближайшего стандартного значения – 50 мкФ. Пусковой: 0,75 × 200 = 150 мкФ.
Отклонение ёмкости более чем на ±10% ведёт к перегреву обмоток, снижению пускового момента или нестабильной работе. Недостаточная ёмкость снижает КПД, избыточная – перегружает конденсатор и обмотки.
Использовать следует конденсаторы типа CBB60 или CBB65 – неполярные, с самовосстанавливающимся диэлектриком, рассчитанные на длительную работу в цепях переменного тока.
Перед подбором необходимо точно определить мощность и напряжение двигателя, а также тип запуска – с постоянным или кратковременным включением пускового конденсатора.
Что происходит при выходе из строя пускового конденсатора
Пусковой конденсатор формирует сдвиг фазы напряжения, необходимый для создания вращающего момента в асинхронных электродвигателях с одной фазой. При его выходе из строя двигатель теряет способность к самозапуску. При включении наблюдается гудение, вал остаётся неподвижным, возможен перегрев обмоток из-за увеличенного тока в статоре.
Если не отключить питание, обмотки двигателя перегреваются до критических температур. Через 1–3 минуты возможно повреждение изоляции и межвитковое замыкание. В некоторых случаях двигатель можно запустить вручную, раскрутив вал, но это временное решение с риском для безопасности.
Неисправный конденсатор часто вздувается, протекает или теряет емкость (например, с 80 мкФ до менее 20 мкФ), что легко проверить мультиметром с функцией измерения емкости. При диагностике важно заменить конденсатор на модель с точно такой же емкостью и соответствующим классом напряжения (обычно 250–450 В переменного тока).
Допустимо использование временного пускового конденсатора аналогичной емкости с допуском ±5–10% для проверки. После замены двигатель должен запускаться стабильно и без посторонних звуков. Если проблема сохраняется, необходимо проверить пусковое реле и обмотки на обрыв или короткое замыкание.

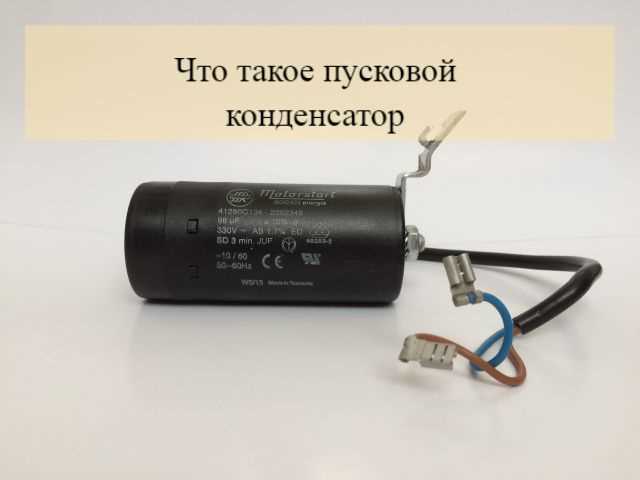

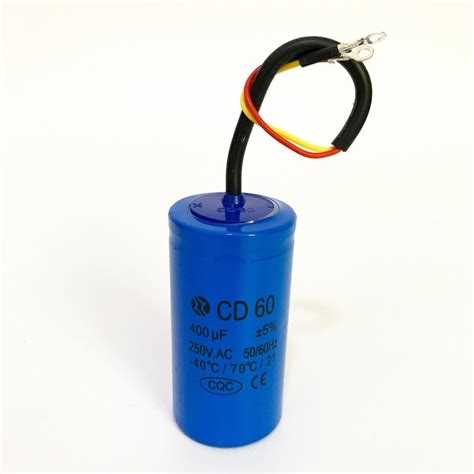

Как определить рабочий и пусковой конденсаторы по внешнему виду
Пусковые конденсаторы, как правило, крупнее по объёму при той же ёмкости, рассчитаны на кратковременное включение. Их номинальное напряжение 250–300 В, ёмкость варьируется от 40 до 400 мкФ. Обозначаются как «CП», «Start» или «Starting Capacitor». Корпус чаще всего выполнен из пластика, часто черного цвета. Некоторые модели имеют встроенный терморезистор или предохранитель, указывающий на ограниченное время работы.
Если корпус устройства без маркировки, можно ориентироваться на размер: пусковые конденсаторы всегда больше рабочих при равной ёмкости. Также стоит обратить внимание на способ крепления: рабочие монтируются стационарно, пусковые чаще устанавливаются внутри корпуса двигателя или фиксируются хомутами.
Можно ли использовать двигатель без конденсатора и к чему это приведёт
Использование асинхронного электродвигателя с конденсатором без самого конденсатора недопустимо в большинстве случаев. Конденсатор создаёт сдвиг фаз между токами в обмотках, обеспечивая вращающий момент и устойчивый запуск двигателя. Без него двигатель либо не запустится, либо будет работать с крайне низким крутящим моментом.
При попытке запуска двигателя без конденсатора стартовый ток увеличивается в несколько раз, что может привести к перегреву и быстрому износу обмоток. Рабочий режим будет неустойчивым, возможны вибрации и шумы из-за неправильного распределения магнитного поля.
Если двигатель всё же запустится, его мощность значительно снизится – обычно на 30–50%. Кроме того, возрастает ток в главной обмотке, что повышает риск повреждения изоляции и выхода двигателя из строя.
Некоторые двигатели допускают кратковременную работу без конденсатора, но это всегда аварийный режим, недопустимый для длительной эксплуатации. Использование двигателя без конденсатора сокращает срок службы и повышает риск поломок, включая обрыв обмоток и выход из строя подшипников из-за вибраций.
Ремонт или эксплуатация двигателя без исправного конденсатора невозможна без существенного риска для оборудования и безопасности. При неисправности конденсатора рекомендуется заменить его на идентичный по ёмкости и рабочему напряжению, указанные в технической документации.
Как влияет конденсатор на направление вращения двигателя
Конденсатор в однофазном асинхронном двигателе создает сдвиг фаз между токами в главной и вспомогательной обмотках. Этот сдвиг определяет направление вращения ротора.
Для изменения направления вращения необходимо переключить конденсатор со вспомогательной обмотки на противоположную. Это достигается следующими способами:
- Изменение полярности подключения конденсатора относительно обмотки.
Без изменения подключения конденсатора направление вращения остается постоянным, так как направление магнитного поля задается фазовым сдвигом, который фиксирован конструкцией и подключением конденсатора.
Практические рекомендации:
- Перед изменением направления питания отключите двигатель от сети.
- Убедитесь, что конденсатор рассчитан на рабочее напряжение и емкость, соответствующие двигателю, чтобы избежать повреждений при переключении.
- При замене направления вращения переподключайте именно конденсатор или вспомогательную обмотку, не меняя главную обмотку.
- В двигателях с несколькими конденсаторами направление вращения меняется переключением цепи только вспомогательной обмотки с конденсатором, оставляя главную обмотку без изменений.
Таким образом, конденсатор служит ключевым элементом для формирования направленного сдвига фаз, который определяет направление вращения ротора однофазного двигателя.
Какие типы конденсаторов подходят для разных типов электродвигателей
Выбор конденсатора зависит от типа электродвигателя и его режима работы. Основные типы конденсаторов, применяемых в электродвигателях, – пусковые, рабочие и универсальные (пуско-рабочие). Каждый из них имеет свои характеристики и области применения.
- Пусковые конденсаторы – обеспечивают высокий пусковой ток и создают значительный сдвиг фаз, что необходимо для запуска однофазных асинхронных двигателей с короткозамкнутым ротором. Обычно имеют ёмкость от 70 до 400 мкФ и рассчитаны на кратковременную работу не более нескольких секунд. Применяются в двигателях насосов, вентиляторов, компрессоров, где важен мощный старт.
- Рабочие конденсаторы – служат для постоянного сдвига фаз тока рабочего обмотки и обеспечивают энергоэффективную работу двигателя. Ёмкость обычно варьируется от 1 до 30 мкФ, а напряжение рассчитано на длительное воздействие. Используются в двигателях кондиционеров, бытовой техники, где важна стабильная работа и экономия энергии.
- Пуско-рабочие конденсаторы – совмещают функции пускового и рабочего конденсаторов, позволяют запустить двигатель и работать с оптимальной нагрузкой. Ёмкость у таких конденсаторов изменяется динамически, либо имеется переключатель. Используются в мощных однофазных моторах с переменной нагрузкой, например, в холодильниках, стиральных машинах.
По типу материалов чаще всего применяются пленочные полипропиленовые конденсаторы, благодаря их высокой надёжности и низким потерям. В двигателях с высокими требованиями к температурной стойкости и виброустойчивости применяют специальные конденсаторы с улучшенной термостойкостью (до 105 °C и выше).
Для двигателей с короткими пусковыми циклами лучше выбирать конденсаторы с увеличенным ресурсом переключений и способностью выдерживать высокие импульсные токи. В условиях постоянной работы под нагрузкой предпочтительны рабочие конденсаторы с низким коэффициентом потерь и стабильными параметрами во времени.
Важно учитывать номинальное напряжение конденсатора с запасом не менее 20-30% от рабочего напряжения двигателя, чтобы исключить преждевременный выход из строя. Конденсаторы для двигателей с высокой частотой пусков должны иметь повышенную ударную прочность.
Вопрос-ответ:
Для чего именно нужен конденсатор в работе однофазного электродвигателя?
Конденсатор создаёт дополнительное магнитное поле, которое помогает сдвинуть фазу тока в обмотках двигателя. Это обеспечивает запуск и стабильное вращение ротора, так как без него двигатель не сможет самостоятельно начать вращаться из-за отсутствия вращающего магнитного поля.
Как конденсатор влияет на пусковые характеристики электродвигателя?
Во время запуска двигателя конденсатор увеличивает ток в одной из обмоток, создавая разницу фаз между токами в обмотках статора. Благодаря этому появляется вращающее магнитное поле, необходимое для создания момента вращения. Без конденсатора момент запуска будет слишком мал, и двигатель может не запуститься или перегрузиться.
Можно ли использовать электродвигатель без конденсатора и что произойдёт при его отсутствии?
Однофазный электродвигатель без конденсатора практически не сможет самостоятельно запуститься, так как не сформируется вращающее магнитное поле. Он будет просто нагреваться и создавать шумы, но ротор не начнёт вращаться. В некоторых конструкциях с другими методами запуска конденсатор может быть не нужен, но для большинства бытовых и промышленных моделей он обязателен.
Какие типы конденсаторов используются в электродвигателях и чем они отличаются?
В электродвигателях применяются два основных типа конденсаторов: пусковые и рабочие. Пусковые конденсаторы имеют большую ёмкость и служат только для запуска мотора, после чего выключаются. Рабочие конденсаторы имеют меньшую ёмкость и остаются подключёнными во время работы двигателя, обеспечивая оптимальную работу и стабильность вращения. Иногда используются комбинированные схемы с обоими типами для улучшения характеристик.
