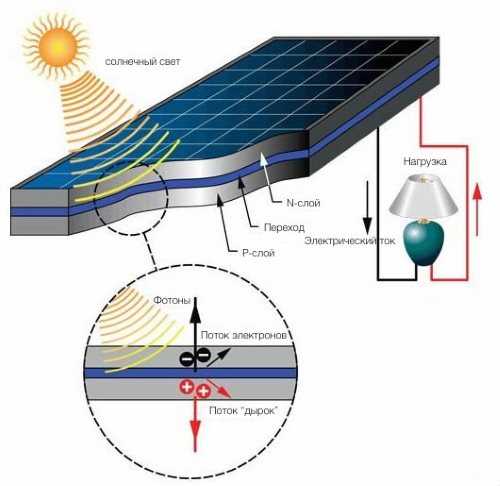

Контроллер солнечных панелей – это специализированное электронное устройство, обеспечивающее эффективное управление процессом зарядки аккумуляторов от фотоэлектрических модулей. Его основная задача – предотвращение перезаряда и глубокого разряда аккумуляторов, что существенно увеличивает срок их службы. В системах с номинальным напряжением 12, 24 или 48 В контроллер обеспечивает стабилизацию тока и напряжения в пределах допустимых значений для конкретной батареи.
Современные контроллеры делятся на два основных типа: PWM (широтно-импульсная модуляция) и MPPT (максимальная точка мощности). PWM-контроллеры просты по конструкции, эффективны при соотношении напряжений панели и аккумулятора, но не способны оптимизировать выработку энергии при нестабильной инсоляции. MPPT-контроллеры анализируют и подстраивают рабочую точку панели, увеличивая КПД до 98%, особенно в холодных климатических условиях и при частичном затенении.
Контроллер также выполняет функцию мониторинга и защиты: он отключает нагрузку при критически низком напряжении, предотвращает обратный ток ночью, обеспечивает температурную компенсацию зарядного напряжения. Некоторые модели оснащены встроенными средствами телеметрии и модулями связи (например, Bluetooth или RS-485), что позволяет интегрировать их в «умные» энергосистемы и отслеживать параметры в режиме реального времени.
Выбор контроллера должен основываться на характеристиках солнечных панелей (напряжение холостого хода, ток короткого замыкания), типе и емкости аккумуляторов, особенностях климатической зоны и потребностях в автоматизации. Неправильно подобранный контроллер приводит к потерям энергии, снижению ресурса оборудования и нестабильной работе системы. Поэтому критически важно учитывать как электрические параметры, так и дополнительные функции, необходимые для конкретного проекта.
Как контроллер регулирует заряд аккумуляторов от солнечных панелей
Контроллер заряда анализирует параметры входного тока от солнечных панелей и на их основе управляет процессом заряда аккумуляторов, предотвращая перезаряд и глубокий разряд. Он отслеживает напряжение, силу тока и температуру, сравнивая их с установленными порогами для конкретного типа аккумуляторов – AGM, GEL, LiFePO4 или свинцово-кислотных.
На этапе Bulk контроллер пропускает максимальный возможный ток от панелей к аккумулятору до достижения заданного напряжения полного заряда (обычно 14.4–14.6 В для 12В систем LiFePO4). После этого начинается Absorption – стабилизация напряжения на достигнутом уровне с постепенным снижением тока, что обеспечивает равномерную зарядку всех ячеек аккумулятора.
Когда аккумулятор полностью заряжен, контроллер переходит в режим Float – снижает напряжение до уровня поддержания (около 13.5 В для LiFePO4), минимизируя химическую деградацию и продлевая срок службы. При этом контроллер продолжает подавать ток, компенсируя саморазряд.
MPPT-контроллеры дополнительно оптимизируют соотношение напряжения и тока с солнечных панелей, обеспечивая прирост энергии до 30% по сравнению с PWM-контроллерами, особенно при высокой разнице температур и облачности. Они автоматически отслеживают точку максимальной мощности (Maximum Power Point) и подстраивают рабочие параметры системы.
Температурный датчик, подключённый к контроллеру, корректирует напряжение заряда: при понижении температуры напряжение повышается, при повышении – понижается. Это критично для свинцово-кислотных АКБ, чувствительных к температурным колебаниям.
Для предотвращения обратного тока ночью, контроллер отключает цепь между аккумулятором и панелями, используя встроенный MOSFET или реле. Это исключает разряд аккумулятора через солнечную батарею при отсутствии солнечного света.
Корректная настройка параметров заряда – ключ к долгой и безопасной эксплуатации аккумуляторов. Рекомендуется использовать контроллеры с возможностью ручной конфигурации и сохранения пользовательских профилей для различных аккумуляторных технологий.
Роль контроллера в защите аккумуляторов от переразряда и перезаряда
Контроллер заряда выполняет ключевую функцию в системе солнечного электропитания – защищает аккумуляторы от критических режимов работы, которые снижают их ресурс и могут привести к полной неисправности.
- При достижении заданного напряжения заряда (обычно 14,2–14,6 В для 12 В AGM и гелевых аккумуляторов) контроллер прекращает подачу тока с солнечных панелей, предотвращая перезаряд. Без этой функции внутренняя температура батареи может возрасти, что ускоряет деградацию электролита и приводит к вздутию корпуса.
- Контроллер ограничивает разряд, отключая нагрузку при достижении минимального безопасного напряжения – как правило, 10,8–11,1 В для свинцово-кислотных батарей. Это предотвращает сульфатацию пластин, необратимое уменьшение ёмкости и полное разрушение аккумулятора.
- Некоторые модели обеспечивают температурную компенсацию заряда, автоматически корректируя напряжение заряда в зависимости от температуры окружающей среды. Это критично при эксплуатации на открытом воздухе, особенно зимой или летом.
Для литий-ионных аккумуляторов (LiFePO4, NMC) контроллер должен поддерживать более узкие диапазоны напряжения: 14,2–14,6 В для заряда и 11,5–12 В для отключения. Несоблюдение этих параметров приводит к перегреву, взрывоопасности или необратимой потере ёмкости.
- Выбирайте контроллер, соответствующий типу аккумулятора – PWM или MPPT с поддержкой профилей зарядки для конкретной химии.
- Убедитесь, что контроллер имеет функцию защиты от обратного тока – особенно важно ночью, когда панель не производит энергию, а ток может идти обратно в неё.
- Контролируйте наличие защиты от короткого замыкания, перегрузки по току и перегрева – эти функции косвенно защищают аккумулятор, предотвращая аварийные режимы.
Грамотно настроенный контроллер продлевает срок службы аккумулятора в 1,5–2 раза, снижая частоту замены и повышая общую надёжность автономной системы.
Отличия между контроллерами типов PWM и MPPT
PWM-контроллер (широтно-импульсная модуляция) подключает солнечную панель напрямую к аккумулятору, снижая напряжение панели до уровня батареи. Это приводит к потере потенциальной мощности, особенно при высоком напряжении панели. Например, если солнечная панель выдает 18 В при токе 5 А, а аккумулятор заряжается на 12 В, то мощность снижается с 90 Вт до 60 Вт – теряется треть энергии.
MPPT-контроллер (максимальная точка мощности) преобразует избыточное напряжение панели в дополнительный ток, обеспечивая эффективную работу даже при изменении погодных условий. При тех же входных 18 В и 5 А, MPPT преобразует 90 Вт в около 7,5 А на выходе при 12 В, практически без потерь. Особенно это важно зимой и в пасмурные дни, когда напряжение панели может повышаться.
PWM подходит только при минимальном расхождении между напряжением панели и батареи. Использование его с панелями на 24 В для зарядки 12-вольтовой батареи приведёт к значительным потерям. MPPT позволяет использовать панели с более высоким напряжением, упрощая монтаж и снижая ток в проводке, что уменьшает потери и позволяет использовать более тонкие кабели.
При температуре ниже нуля эффективность MPPT возрастает, в то время как PWM остается ограниченным напряжением батареи. Кроме того, MPPT поддерживает работу с нестандартными панелями, включая те, что предназначены для сетевых инверторов с высоким рабочим напряжением.
Выбор между ними определяется условиями эксплуатации: если бюджет минимален и панель напряжением близка к батарее – допустим PWM. Во всех остальных случаях MPPT обеспечивает прирост выходной мощности до 30% и гибкость системы.
Как контроллер управляет током и напряжением в системе
Контроллер солнечных панелей регулирует ток и напряжение между панелями, аккумуляторами и нагрузкой, обеспечивая стабильную работу системы. Один из ключевых параметров – пороговое напряжение заряда, которое варьируется в зависимости от типа аккумулятора. Например, для свинцово-кислотных батарей напряжение полного заряда может составлять 14,4–14,8 В на 12-вольтовую систему. Контроллер прерывает заряд при достижении этой отметки, предотвращая перезаряд.
При недостаточном напряжении от солнечных панелей контроллер отключает заряд, если оно падает ниже порогового значения, например 10,5–11 В, чтобы избежать глубокого разряда аккумулятора. Он также ограничивает ток заряда в соответствии с характеристиками батареи. Если аккумулятор допускает заряд током не более 20 А, контроллер понижает ток даже при высоком выходе от панелей.
В MPPT-контроллерах применяется отслеживание точки максимальной мощности. Если панель выдает 18 В при 8 А, контроллер преобразует эти параметры в 14,4 В при увеличенном токе – около 10 А, что повышает эффективность заряда. Это достигается за счёт понижающего преобразователя, который постоянно адаптируется к изменяющимся условиям освещённости и температуре.
Контроллер также обеспечивает защиту от перегрузок, короткого замыкания и обратного тока. При отключении панели в тёмное время суток он предотвращает разряд аккумулятора через солнечные модули, используя встроенный диод или электронную защиту.
В системах с переменной нагрузкой контроллер стабилизирует выходное напряжение, поддерживая, например, 12 В на выходе при скачках входного напряжения от 11 до 15 В. Это важно для стабильной работы подключённых устройств.
Функции контроллера при подключении к разным типам аккумуляторов
Контроллер солнечных панелей выполняет критически важную роль в управлении зарядом аккумуляторов, учитывая их химический состав и технические параметры. При подключении к свинцово-кислотным аккумуляторам (в том числе AGM и гелевым) контроллер должен обеспечивать многоступенчатый режим заряда: bulk, absorption и float. Наличие температурной компенсации обязательно, поскольку перезаряд при низких температурах приводит к сульфатации пластин, а перегрев – к потере электролита.
Литий-железо-фосфатные (LiFePO4) аккумуляторы требуют иного подхода. Контроллер обязан отключать заряд при достижении верхнего порога напряжения (обычно 14,4 В на 12-вольтовую батарею) и не подавать ток до момента снижения напряжения до безопасного уровня. Заряд должен быть одноступенчатым, без фаз абсорбции и удержания. Отсутствие активной защиты от переразряда и перезаряда приводит к необратимому снижению ёмкости.
Контроллеры с поддержкой программируемых профилей заряда позволяют вручную задавать параметры для каждого типа аккумулятора. Это критично при использовании гибридных систем, включающих разные типы АКБ. Необходимо использовать контроллеры с функцией автоматического распознавания типа батареи, если предполагается частая смена аккумуляторов. При этом точность работы алгоритма должна подтверждаться документацией производителя.
При использовании никель-металлгидридных и никель-кадмиевых аккумуляторов требуется контроллер с функцией управления по дельта-V или температурному градиенту. Стандартные солнечные контроллеры для таких батарей не подходят из-за несовместимости алгоритмов заряда.
В каждом случае необходимо учитывать параметры максимального тока заряда, разрешённого напряжения и допустимого температурного диапазона. Использование неподходящего контроллера приводит к сокращению срока службы аккумулятора, снижению КПД системы и потенциальным аварийным ситуациям.

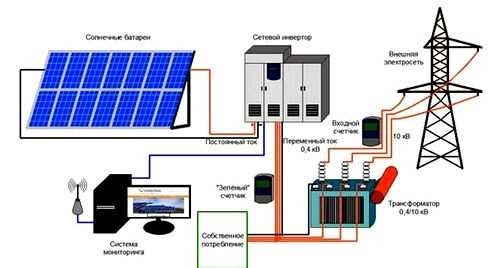

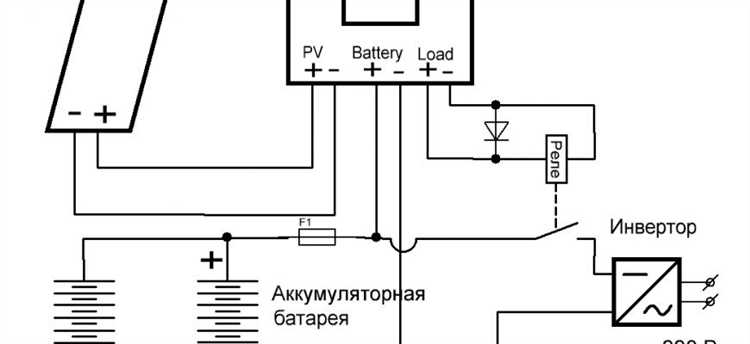

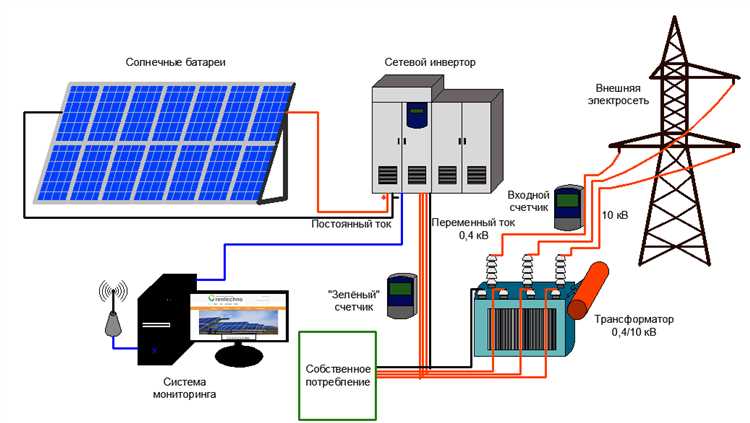

Как контроллер взаимодействует с инвертором и нагрузкой
Контроллер солнечных панелей регулирует подачу энергии на инвертор и нагрузку, обеспечивая стабильность системы и защиту компонентов. Его основные задачи в этом взаимодействии:
- Мониторинг напряжения батареи: Контроллер отслеживает уровень заряда аккумуляторов и передает информацию инвертору для корректировки режима работы.
- Управление током зарядки: Контроллер ограничивает ток, подаваемый на аккумулятор, предотвращая перезаряд и продлевая срок службы батареи.
- Защита от перегрузок и коротких замыканий: При аномалиях контроллер автоматически отключает нагрузку или сигнализирует инвертору о необходимости снижения потребления.
- Согласование напряжений: Контроллер поддерживает оптимальное напряжение на выходе, чтобы инвертор получал стабильный источник для преобразования в переменный ток.
Для эффективного взаимодействия контроллер должен поддерживать протоколы связи с инвертором (например, CAN или RS485), что позволяет обмениваться данными о состоянии системы в режиме реального времени.
Рекомендации по настройке:
- Выбирать контроллер с функцией цифровой коммуникации для интеграции с инвертором.
- Настраивать параметры заряда в соответствии с техническими характеристиками аккумуляторов и инвертора.
- Обеспечивать защиту нагрузки через контроллер, чтобы исключить повреждение оборудования при нестабильном питании.
- Регулярно проверять корректность данных, передаваемых между контроллером и инвертором, для своевременного выявления сбоев.
Настройка параметров контроллера под конкретную солнечную систему
Для эффективной работы контроллера солнечных панелей необходимо учитывать технические характеристики системы: номинальное напряжение аккумуляторной батареи (12, 24 или 48 В), максимальный ток панели и емкость батареи. Первичная настройка начинается с выбора типа аккумулятора – свинцово-кислотный, литий-ионный или гелевый, так как каждый требует индивидуального алгоритма зарядки и уровня напряжения отсечки.
Второй ключевой параметр – напряжение отключения нагрузки. Оно устанавливается в зависимости от минимально допустимого напряжения аккумулятора, чтобы предотвратить глубокий разряд и продлить срок службы батареи. Например, для свинцово-кислотных аккумуляторов порог отключения устанавливается в диапазоне 11,1–11,5 В на 12 В систему.
Настройка максимального тока заряда должна соответствовать максимальному току, который способен выдать солнечный модуль или их группа. Превышение этого значения приведёт к перегрузке контроллера и снижению эффективности. Рекомендуется оставлять запас 10–20% от максимального тока панели для защиты и компенсации пиковых нагрузок.
Температурная компенсация – обязательная функция, регулирующая напряжение зарядки в зависимости от температуры аккумулятора. Для этого вводятся параметры температуры окружающей среды или датчика температуры батареи. Без корректировок при повышении температуры возможен пере заряд, а при низких температурах – недостаточная зарядка.
Дополнительно устанавливаются параметры времени автоматического включения и отключения нагрузки, если контроллер оснащён функцией управления потребителями. Это позволяет оптимизировать потребление электроэнергии в зависимости от времени суток и приоритетов нагрузки.
Для систем с возможностью удалённого мониторинга рекомендуется настроить параметры передачи данных и интервалы опроса, чтобы обеспечить своевременное получение информации о состоянии системы без лишней нагрузки на контроллер.
Точная настройка контроллера под конкретные характеристики солнечной системы гарантирует максимальную производительность и продлевает срок службы оборудования.
Индикация и мониторинг работы контроллера через дисплей или приложение
Контроллер солнечных панелей оснащён встроенным дисплеем, который отображает ключевые параметры: напряжение аккумулятора, ток заряда, состояние нагрузки и уровень солнечной инсоляции. Эти данные обновляются в режиме реального времени с точностью до десятых долей вольта и ампер. Дисплей часто поддерживает индикацию ошибок – перегрева, короткого замыкания, переразряда аккумулятора – с указанием кодов для быстрого устранения неисправностей.
Современные контроллеры интегрируются с мобильными приложениями через Bluetooth или Wi-Fi, что расширяет функционал мониторинга. Приложение предоставляет графики изменения параметров за выбранный период, автоматическую диагностику и уведомления о критических состояниях. Настройки порогов срабатывания и режимов работы можно менять дистанционно, что повышает оперативность управления системой.
Рекомендуется регулярно анализировать данные мониторинга для выявления отклонений от нормы: снижение зарядного тока при высоком солнечном освещении указывает на износ панели или неисправность контроллера. Также важно контролировать температуру компонентов через приложение, поскольку превышение 60 °C значительно сокращает срок службы устройств.
Использование цифровой индикации и удалённого мониторинга позволяет не только поддерживать оптимальную работу системы, но и планировать профилактическое обслуживание, снижая риски простоя и затрат на ремонт.
Вопрос-ответ:
Какова основная роль контроллера солнечных панелей в системе генерации электроэнергии?
Контроллер солнечных панелей отвечает за регулирование процесса зарядки аккумуляторов от солнечных батарей. Он защищает аккумулятор от перезаряда и переразряда, что продлевает срок службы батарей и обеспечивает стабильную работу всей системы. Благодаря контроллеру энергия от панелей распределяется оптимально, что повышает надежность и безопасность оборудования.
Какие функции выполняет контроллер при работе с аккумуляторами разного типа?
Контроллер способен адаптировать параметры зарядки под особенности конкретного типа аккумуляторов — свинцово-кислотных, литиевых или гелевых. Он устанавливает необходимые напряжения и токи зарядки, предотвращая повреждения и увеличивая срок эксплуатации батарей. Это достигается за счёт программируемых режимов и специальных алгоритмов, встроенных в контроллер.
Почему контроллер солнечных панелей необходим при использовании солнечных батарей с аккумуляторной системой?
Без контроллера аккумуляторы могут получить либо избыточное напряжение, что приводит к перегреву и сокращению ресурса, либо недостаточную зарядку, что вызывает глубокий разряд и повреждение элементов. Контроллер регулирует ток и напряжение, обеспечивая баланс между зарядкой и энергопотреблением, благодаря чему система работает более надежно и дольше.
Какие типы контроллеров для солнечных панелей существуют и в чем их отличия?
Основных видов два: PWM (широтно-импульсная модуляция) и MPPT (максимальная точка мощности). PWM-контроллеры более простые и дешевле, они переключают питание аккумулятора, ограничивая ток. MPPT-контроллеры эффективнее, так как умеют подстраивать работу под условия освещённости и характеристики панелей, позволяя использовать максимум доступной энергии.
Как контроллер солнечных панелей влияет на безопасность и долговечность системы?
Контроллер следит за уровнем заряда аккумулятора, защищает от перенапряжения, перегрева и короткого замыкания. Благодаря этим функциям снижается риск выхода из строя компонентов системы и пожаров. Кроме того, корректное управление зарядом помогает поддерживать аккумуляторы в хорошем состоянии, что увеличивает их срок службы и снижает необходимость частой замены.
