Термостатический клапан – это устройство, позволяющее автоматически регулировать подачу теплоносителя к радиатору в зависимости от температуры воздуха в помещении. Его задача – поддерживать заданный уровень тепла, снижая избыточный расход энергии и повышая комфорт.
Без регулировки температура в разных помещениях может существенно отличаться. Например, комнаты, расположенные ближе к источнику тепла, часто перегреваются, тогда как удалённые зоны остаются прохладными. Термостатические клапаны решают эту проблему: они перекрывают или открывают поток теплоносителя, ориентируясь на реальные параметры воздуха.

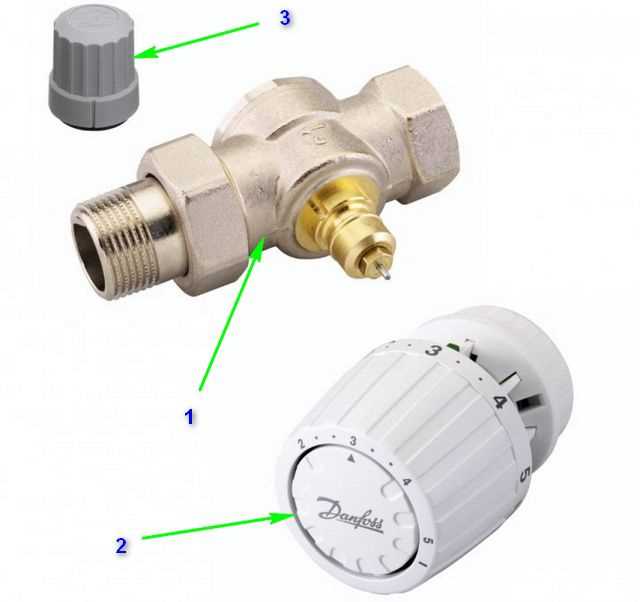

Установленный на радиаторе клапан состоит из двух основных элементов: термостатической головки и корпуса с регулирующим механизмом. Головка реагирует на температуру окружающей среды, изменяя давление на запорный элемент внутри корпуса. Это позволяет плавно уменьшать или увеличивать количество поступающего в радиатор теплоносителя.
Практический эффект от использования термостатических клапанов – снижение расхода тепловой энергии на 15–25 %. Особенно это заметно в многоквартирных домах с горизонтальной разводкой, где можно точно настроить температуру в каждой комнате, исключая перегрев и теплопотери при проветривании.
Для корректной работы клапанов необходимо учитывать их установку на подающем или обратном трубопроводе в зависимости от типа системы. Нельзя перекрывать их мебелью или шторами, так как это искажает показания термоголовки и снижает эффективность регулирования.
Принцип работы термостатического клапана в радиаторе
Термостатический клапан регулирует поток теплоносителя через радиатор в зависимости от температуры воздуха в помещении. Его конструкция включает два основных элемента: термостатическую головку и запорный механизм, встроенный в корпус клапана.
Внутри термостатической головки находится термочувствительный элемент – сильфон, заполненный жидкостью или газом. При изменении температуры воздуха вещество внутри сильфона расширяется или сжимается, воздействуя на шток клапана.
- При повышении температуры сильфон увеличивается в объёме, выдвигая шток и ограничивая поток теплоносителя в радиатор.
- При понижении температуры сильфон сжимается, позволяя штоку опуститься и увеличивая подачу теплоносителя.
Процесс полностью автоматизирован и не требует подключения к электропитанию. Настройка желаемой температуры выполняется поворотом головки, где каждый делений шкалы соответствует определённой температуре, обычно от +6 до +28 °C.
Для точной работы клапана необходимо:
- Устанавливать головку горизонтально, чтобы избежать влияния теплового излучения от радиатора.
- Обеспечить свободную циркуляцию воздуха вокруг термоголовки.
- Выбирать модель с подходящим диапазоном регулирования и типом термочувствительного элемента в зависимости от особенностей помещения.
Работа клапана основана на балансе между температурой воздуха и заданным пользователем значением. При правильной установке и настройке устройство поддерживает стабильный температурный режим, снижая теплопотери и увеличивая эффективность отопления.
Как термостатический клапан помогает поддерживать стабильную температуру в помещении
Термостатический клапан регулирует подачу теплоносителя в радиатор, ориентируясь на температуру воздуха в помещении. В конструкции установлен чувствительный элемент, заполненный термочувствительной жидкостью или газом. При изменении температуры этот элемент расширяется или сжимается, приводя в движение шток, который уменьшает или увеличивает проходное сечение клапана.
При повышении температуры воздуха выше установленного значения клапан автоматически ограничивает подачу горячей воды в радиатор. Это снижает тепловыделение и предотвращает перегрев. Если температура опускается ниже заданного уровня, клапан увеличивает поток теплоносителя, поддерживая равномерный обогрев.
Для эффективной работы важно устанавливать термостатические клапаны в помещениях с переменной теплоотдачей: гостиных, спальнях, кухнях. Настройка оптимального диапазона температуры выполняется вручную с помощью шкалы на головке клапана. Рекомендуемое значение для жилых помещений – 20–22 °C, для спален – 18–20 °C.
Использование термостатических клапанов позволяет снизить расход теплоносителя до 20 % без ухудшения теплового комфорта. При этом температура поддерживается стабильно, без резких скачков, что уменьшает нагрузку на отопительное оборудование и увеличивает его ресурс.
Разновидности термостатических клапанов и их применение в частных и многоквартирных домах
Термостатические клапаны различаются по конструкции, принципу регулирования и способу подключения. От правильного выбора модели зависит стабильность температуры в помещениях и экономия ресурсов.
Основные типы:

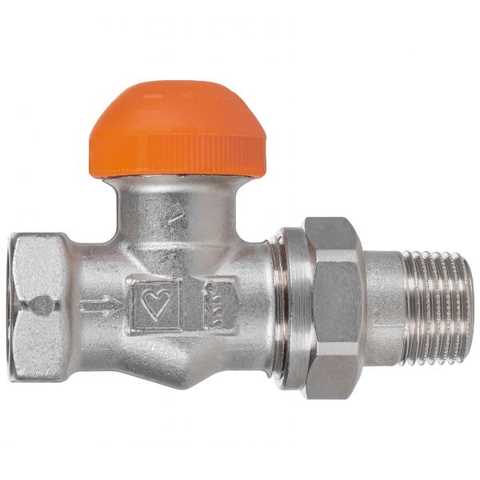

1. Прямые клапаны устанавливаются на прямолинейных участках трубопровода. Используются в системах с нижней или боковой подводкой. Подходят для многоквартирных домов с централизованным отоплением, где ограничены возможности монтажа.
2. Угловые клапаны применяются при необходимости подключения радиатора под прямым углом к стояку. Чаще используются в старых домах и при замене оборудования без перестройки системы.
3. Осевые клапаны предназначены для скрытого монтажа труб в полу или стенах. Актуальны для частных домов и современных квартир с индивидуальными системами отопления.
По способу настройки различают:

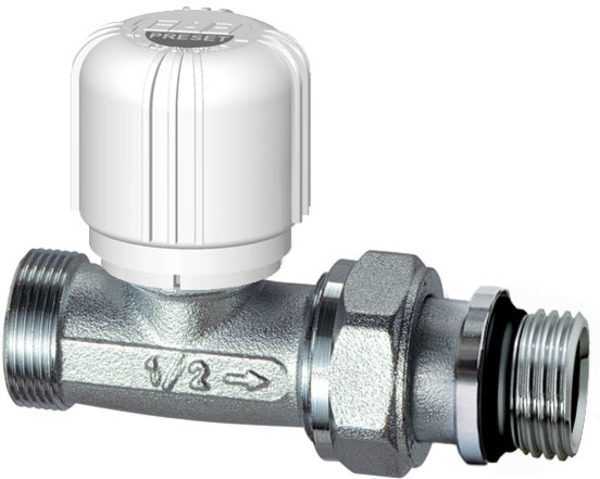

– Ручные модели регулируются поворотом рукоятки без автоматического поддержания температуры. Используются там, где точная регулировка не требуется.
– Полуавтоматические клапаны оснащаются термоголовкой с жидкостным или газовым термостатическим элементом. Поддерживают заданную температуру воздуха в помещении. Оптимальны для квартир с централизованным отоплением и сезонными перепадами температуры теплоносителя.
– Электронные модели позволяют задавать режимы работы по времени и температуре. Применяются в частных домах с котлами и погодозависимой автоматикой. Поддерживают разные температуры в течение суток и снижают расход энергии до 20%.
При выборе клапана учитывают тип системы отопления (одно- или двухтрубная), диаметр труб, направление подачи теплоносителя и наличие байпаса. В многоквартирных домах чаще используют полуавтоматические или ручные модели с антивандальной защитой. В частных домах востребованы электронные версии с программированием недельных циклов.
Установка термостатического клапана: на какой трубе монтировать и почему это важно
Термостатический клапан устанавливается на подающей или обратной трубе радиатора, но выбор зависит от особенностей системы отопления. Наиболее распространённый вариант – монтаж на подаче. В этом случае клапан быстрее реагирует на изменение температуры теплоносителя, обеспечивая стабильный температурный режим в помещении.
При установке на обратной трубе термостатический элемент дольше нагревается из-за снижения температуры воды после прохождения радиатора. Это может привести к запаздыванию регулирования и локальному перегреву комнаты до момента срабатывания клапана.
Важно учитывать направление потока теплоносителя, указанное стрелкой на корпусе устройства. Неправильная установка приведёт к шуму, гидроударам и нарушению работы клапана. Если в системе возможен реверс потока, необходимо выбирать модели с двухсторонним движением или устанавливать байпас.
В однотрубных системах монтировать термостат следует на подаче перед радиатором, дополнительно устанавливая перемычку (байпас), чтобы обеспечить циркуляцию теплоносителя при перекрытии клапана. Без этого возможен разрыв цепочки отопления и неравномерный прогрев других радиаторов.
В двухтрубных системах оптимальным остаётся монтаж на подающей трубе. Это обеспечивает точное и своевременное регулирование температуры в помещении, минимизируя теплопотери и исключая дисбаланс в системе.
При выборе места установки нужно учитывать рекомендации производителя конкретного клапана и тип термоголовки: жидкостная, газонаполненная или электронная – каждая имеет свои требования к положению и условиям монтажа.

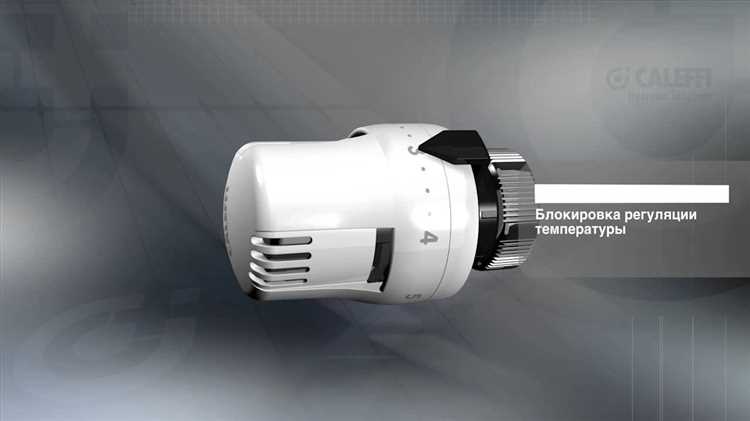

Настройка температуры на термостатической головке: что означают цифры и метки
Термостатическая головка регулирует подачу теплоносителя в радиатор, поддерживая заданную температуру воздуха в помещении. На шкале головки нанесены цифры и символы, каждый из которых соответствует определённому температурному значению.
Как правило, шкала маркируется от 1 до 5. Положение «1» обычно соответствует температуре около 12–14 °C, «2» – 16–18 °C, «3» – 20–21 °C, «4» – 23–24 °C, «5» – 26–28 °C. Эти значения ориентировочные, и точный диапазон зависит от модели клапана и условий установки.
Помимо цифр, на некоторых головках можно встретить пиктограммы: снежинка обозначает режим защиты от замерзания (примерно 5–7 °C), а символ солнца – комфортный уровень, обычно на позиции «3».
Для настройки температуры необходимо поворачивать головку до совмещения выбранной цифры или метки с контрольной отметкой на корпусе клапана. Изменение положения следует производить плавно, без рывков, чтобы не повредить термостатический элемент.
Важно учитывать, что термоголовка реагирует именно на температуру воздуха рядом с радиатором. Если она перекрыта шторами, мебелью или установлена в нише, показания могут быть некорректными. В таких случаях рекомендуется использовать выносной датчик температуры или дистанционную регулировку, если это предусмотрено конструкцией устройства.
Можно ли ставить термостатический клапан на каждый радиатор системы отопления
Установка термостатического клапана на каждый радиатор возможна и часто рекомендуется для повышения комфорта и экономии энергии. Однако стоит учитывать ряд технических особенностей и ограничений.
- Балансировка системы. При наличии клапанов на всех радиаторах важно правильно выполнить гидравлическую балансировку, иначе может возникнуть недостаток или избыток теплоносителя в отдельных контурах.
- Тип системы отопления. В системах с естественной циркуляцией установка клапанов на каждый радиатор нежелательна, так как ограничивается циркуляция теплоносителя. В таких случаях лучше ограничиться выборочной установкой.
- Особенности коллектора и насоса. В системах с принудительной циркуляцией и распределительным коллектором установка клапанов на все радиаторы позволяет точно регулировать температуру в каждой комнате без снижения общей эффективности.
- Совместимость с теплоносителем. Клапаны рассчитаны на определённые типы теплоносителя и рабочие температуры. При использовании нестандартных составов или высоких температур нужна проверка соответствия.
Рекомендуется устанавливать термостатические клапаны на все радиаторы, если:
- Система оборудована циркуляционным насосом.
- Есть возможность профессиональной балансировки системы.
- Требуется индивидуальный температурный режим в разных помещениях.
- Используется водяное отопление с закрытой системой.
В многоквартирных домах или при отсутствии возможности балансировки установка клапанов на каждый радиатор может привести к ухудшению работы системы и неравномерному отоплению.
Ошибки при установке и использовании термостатических клапанов
Частая ошибка – установка клапана на неподходящий участок системы. Термостатический клапан должен монтироваться непосредственно на радиатор или его подводящий трубопровод, чтобы точно реагировать на температуру воздуха в помещении.
Некорректный выбор модели клапана приводит к несоответствию характеристик. Например, использование клапана с завышенным проходным диаметром снижает точность регулировки, а клапан с слишком низким – ограничивает подачу теплоносителя и вызывает неравномерный прогрев.
Отсутствие балансировки системы приводит к перекосу потоков. Без настройки расхода теплоносителя на других участках, клапан не сможет обеспечить равномерное распределение тепла, что вызовет перегрев одних помещений и недогрев других.
Неправильная ориентация клапана при монтаже снижает чувствительность термодатчика. Его необходимо устанавливать так, чтобы датчик находился в зоне свободной циркуляции воздуха, исключая контакт с трубами и корпусом радиатора, иначе показания температуры и регулировка будут ошибочными.
Неочищенная система отопления сокращает срок службы клапана. Механические загрязнения и отложения уменьшают подвижность внутренних элементов, вызывая заедание и ухудшение регулировки.
Игнорирование инструкции по настройке приводит к неэффективной работе. Настройка начального положения клапана и выбор температуры должны соответствовать расчетным параметрам системы, иначе клапан будет либо постоянно открыт, либо закрыт.
Использование клапанов без защиты от замерзания недопустимо в неотапливаемых помещениях. Без специальных мероприятий возможно повреждение из-за образования льда внутри элементов управления.
Неправильный уход и отсутствие регулярного технического обслуживания приводят к снижению эффективности и сокращению срока эксплуатации. Рекомендуется проводить проверку и чистку клапанов не реже одного раза в сезон.
Экономия топлива и снижение платежей за отопление с помощью термостатических клапанов
Термостатические клапаны позволяют снизить расход топлива за счёт точного регулирования температуры в помещении. Установка клапанов на радиаторы даёт возможность уменьшить потребление тепла до 20–30%, что напрямую сокращает затраты на отопление.
Рекомендуемая настройка – поддержание температуры в жилых комнатах в диапазоне 20–22 °C. При снижении температуры на 1 °C экономия топлива может составить около 6%. Благодаря клапанам исключается перегрев, что снижает потери энергии и предотвращает перерасход тепла в неиспользуемых зонах.
В многоквартирных домах применение термостатических клапанов позволяет регулировать тепло индивидуально, что снижает общие коммунальные платежи за отопление. При отсутствии клапанов тепло расходуется неравномерно, а владельцы квартир платят за общую систему без учёта фактического потребления.
Для максимальной эффективности клапаны следует комбинировать с качественной теплоизоляцией и периодическим обслуживанием системы. Это обеспечивает стабильную работу и сохраняет заявленную экономию.
Вопрос-ответ:
Для чего устанавливают термостатический клапан в системе отопления?
Термостатический клапан позволяет автоматически регулировать подачу теплоносителя в радиатор, поддерживая заданную температуру в помещении. Это помогает избежать перегрева и снижает расход энергии, делая отопление более комфортным и экономичным.
Как работает термостатический клапан и влияет ли он на комфорт в комнате?
Внутри клапана установлен чувствительный элемент, который реагирует на изменение температуры воздуха рядом с радиатором. При повышении температуры клапан уменьшает поток горячей воды, а при понижении — увеличивает. Благодаря этому поддерживается стабильная температура, что предотвращает перегрев и создаёт приятный микроклимат.
Можно ли устанавливать термостатический клапан на каждый радиатор в квартире?
Да, установка клапанов на все радиаторы позволяет регулировать температуру в каждой комнате отдельно. Это удобно, если в разных помещениях требуются разные температурные режимы или если кто-то предпочитает более прохладный воздух, а кто-то — тёплый. Такой подход помогает экономить тепло и улучшает контроль над системой отопления.
Как термостатический клапан влияет на энергозатраты при отоплении?
Использование клапана снижает излишний нагрев помещения, за счёт чего уменьшается потребление топлива или электроэнергии котлом. Клапан сам регулирует количество горячей воды в радиаторе, поэтому система не тратит энергию на поддержание температуры выше нужной. Это помогает снизить счета за отопление без ущерба для комфорта.
Какие проблемы могут возникнуть при работе термостатического клапана в системе отопления?
Если клапан неправильно установлен или подобран, он может неадекватно реагировать на изменения температуры, что вызовет либо недостаток тепла, либо его избыток. Также клапан может забиться или заклинить из-за загрязнений в системе. Для корректной работы важно регулярно проводить обслуживание и использовать фильтры, предотвращающие попадание грязи.
