Группа безопасности – ключевой элемент, обеспечивающий защиту закрытой системы отопления от чрезмерного давления и перегрева. Правильное расположение этой группы существенно влияет на эффективность ее работы и долговечность оборудования.

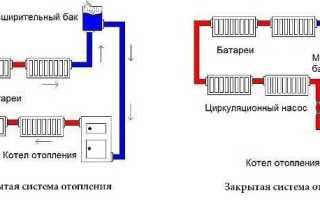

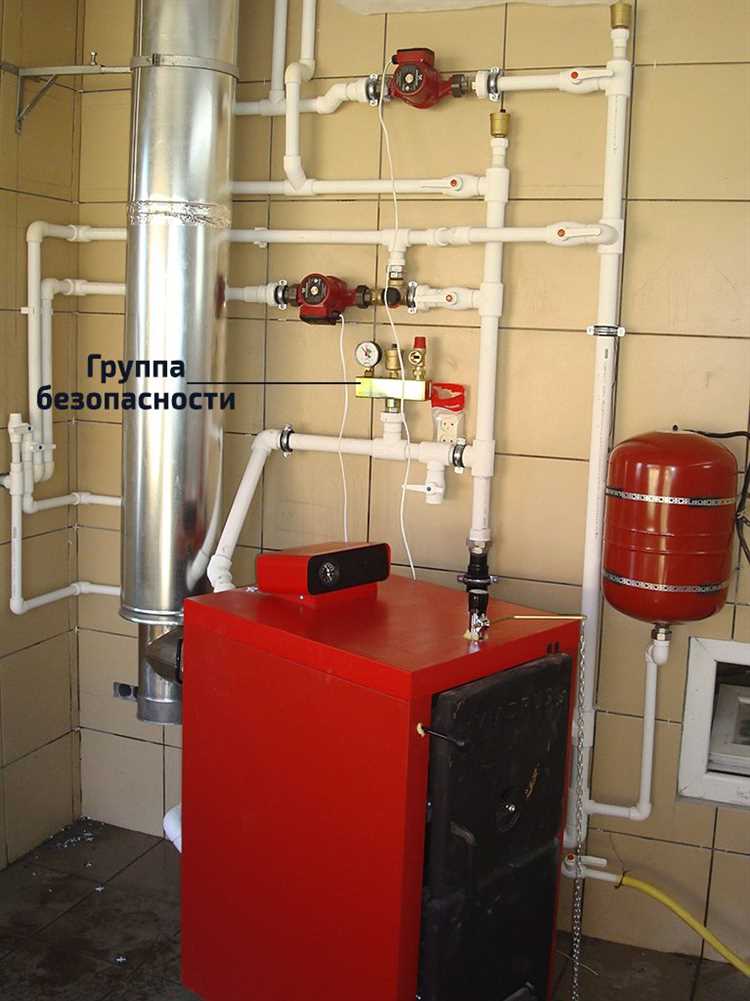

Оптимальное место установки – непосредственное подключение к расширительному баку или к точке выхода теплоносителя из котла. Это позволяет быстро сбрасывать избыточное давление и предотвращать гидроудары в системе.
Расположение должно обеспечивать свободный доступ для обслуживания и контроля состояния манометра, предохранительного клапана и воздухоотводчика. Установка группы безопасности ниже уровня котла не допускается, так как это приведет к некорректной работе предохранительного клапана и возможным протечкам.
Рекомендации по монтажу включают горизонтальное положение группы безопасности, минимизацию длины труб от котла до группы и использование прямых участков труб для исключения турбулентности. При соблюдении этих условий группа безопасности обеспечит стабильную работу отопительной системы и повысит ее надежность.
Почему важно правильное расположение группы безопасности в системе отопления
Группа безопасности в закрытой системе отопления выполняет критическую функцию – предотвращает избыточное давление и защищает оборудование от разрушения. Ее установка в неправильном месте снижает эффективность работы и может привести к аварийным ситуациям.
Оптимальное место монтажа – непосредственная близость к котлу. Это обеспечивает своевременное снятие избыточного давления именно там, где оно возникает. Если группа безопасности смонтирована удалённо, возникает задержка реакции на повышение давления, что увеличивает риск повреждения теплообменника и трубопроводов.

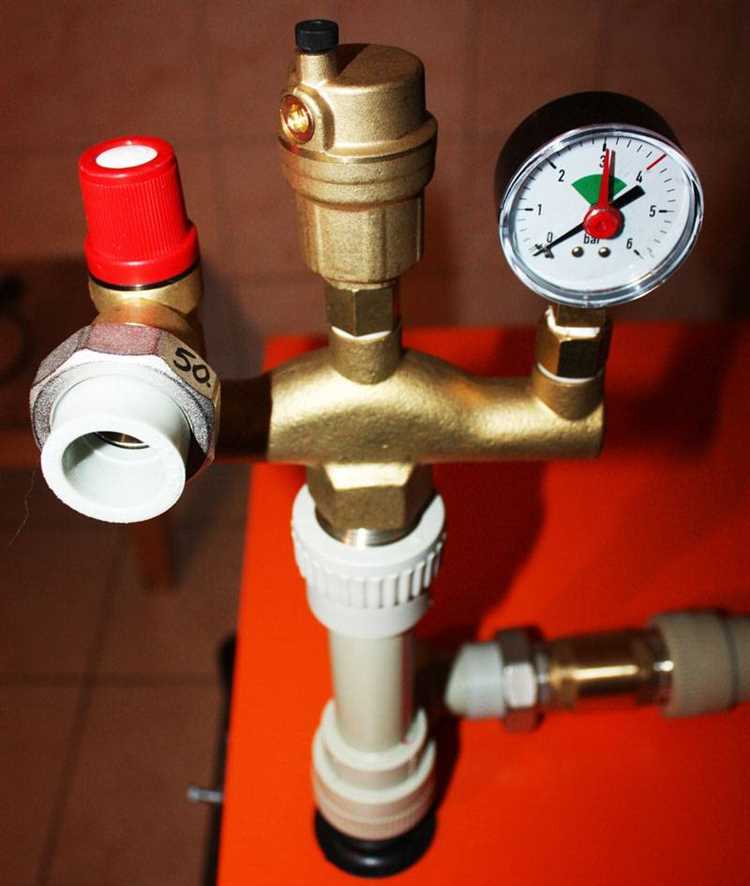

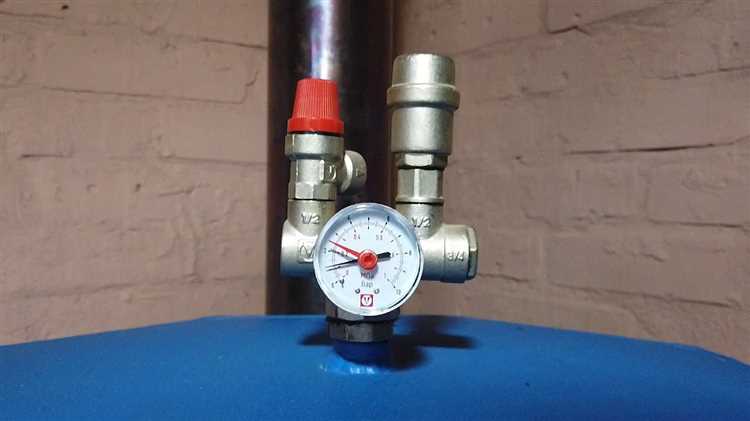

Вертикальное расположение элементов группы безопасности (манометр, предохранительный клапан и клапан подпитки) обеспечивает корректную работу устройств. Особенно важно, чтобы предохранительный клапан имел возможность свободно сбрасывать излишек воды, предотвращая обратный поток и завоздушивание.
Минимизация длины и количества поворотов трубопроводов между котлом и группой безопасности снижает гидравлическое сопротивление. Это улучшает реакцию клапана и исключает ошибочные срабатывания из-за гидроударов или завоздушивания.
Расположение группы безопасности ниже уровня котла или в удалённых участках системы увеличивает вероятность накопления воздуха и загрязнений в клапанах, что снижает надежность и требует частого обслуживания.
Техническая документация оборудования часто указывает на требования к месту установки, соблюдение которых гарантирует соответствие нормативам и продлевает срок службы системы отопления.
Оптимальная высота монтажа группы безопасности над котлом
Группа безопасности в закрытой системе отопления должна быть установлена на высоте, обеспечивающей корректную работу всех её компонентов и безопасность эксплуатации.
- Минимальная высота над котлом – 20–30 см. Это необходимо для свободного доступа к воздухоотводчику и предохранительному клапану при техническом обслуживании.
- Оптимальная высота – 30–50 см. Такой промежуток гарантирует защиту от теплового воздействия корпуса котла, предотвращая преждевременный износ элементов группы безопасности.
- Выше 50 см монтаж нежелателен, так как повышается вероятность гидравлических потерь и снижается точность срабатывания предохранительного клапана из-за возможных воздушных пробок.
Установка должна учитывать следующее:
- Группа безопасности монтируется строго вертикально для корректной работы манометра и клапана.
- Высота размещения обеспечивает удобство визуального контроля показаний манометра без наклонов и приседаний.
- Обеспечивается беспрепятственный слив через предохранительный клапан при сбросе избыточного давления.
Несоблюдение рекомендованной высоты приводит к нарушению функционирования клапана сброса давления, ошибкам в измерениях манометра и усложняет обслуживание системы.

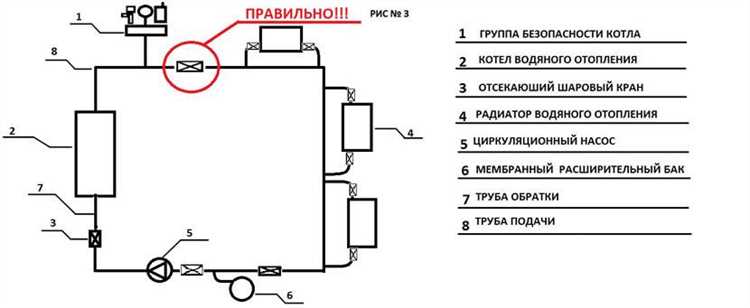

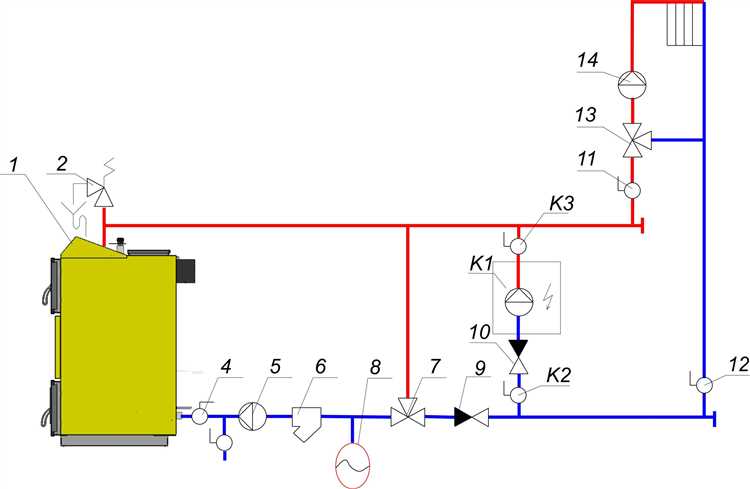

Выбор точки подключения к трубопроводу для группы безопасности
Группа безопасности устанавливается непосредственно на подающем трубопроводе котла, перед циркуляционным насосом и запорной арматурой. Оптимальное место подключения – в верхней части коллектора подачи, на расстоянии не менее 0,5 м от котла, чтобы обеспечить правильное срабатывание предохранительного клапана и точное измерение давления.
Подключение должно выполняться в месте с минимальными гидравлическими колебаниями и отсутствием турбулентности потока, что достигается прямым участком трубы длиной не менее 300 мм перед точкой установки. Рекомендуется использовать горизонтальный участок трубопровода с вертикально направленным предохранительным клапаном для надежного сброса избыточного давления.
Не допускается установка группы безопасности на обратном трубопроводе, поскольку это снижает эффективность защиты и может вызвать неверное срабатывание клапана. Важно обеспечить доступ к группе для обслуживания и проверки, поэтому подключение следует выполнять с использованием запорных и дренажных кранов, расположенных таким образом, чтобы исключить необходимость демонтажа основной магистрали.
Для подключения применяются резьбовые переходники с уплотнением, выдерживающим рабочее давление системы, не менее 6 бар, что соответствует стандартным параметрам закрытых систем отопления. Высота установки группы безопасности от пола должна позволять визуальный контроль и оперативный доступ к манометру и предохранительному клапану.
Учет направления потока теплоносителя при установке группы безопасности
Группа безопасности в закрытой системе отопления должна устанавливаться с учетом направления потока теплоносителя, что обеспечивает корректную работу предохранительного клапана и манометра. В большинстве моделей на корпусе присутствует маркировка с указанием входа и выхода теплоносителя, которая обязательна к соблюдению.
Предохранительный клапан должен располагаться по ходу теплоносителя таким образом, чтобы давление внутри клапана формировалось правильно. Если клапан установлен в обратном направлении, его срабатывание может быть запаздывающим или некорректным, что создает риск повышения давления сверх допустимого уровня.
Манометр устанавливается на входе группы безопасности для точного контроля давления в системе. Неверное направление подключения приводит к искажению показаний и затрудняет диагностику.
Рекомендуется монтировать группу безопасности непосредственно после расширительного бака или в точке максимального давления, соблюдая стрелку направления потока. Это минимизирует гидравлические потери и повышает надежность системы.
При использовании горизонтальных трубопроводов обязательна установка группы безопасности с сохранением направления потока для исключения завоздушивания и обеспечения быстрого сброса избыточного давления.
Влияние установки группы безопасности на работу расширительного бака

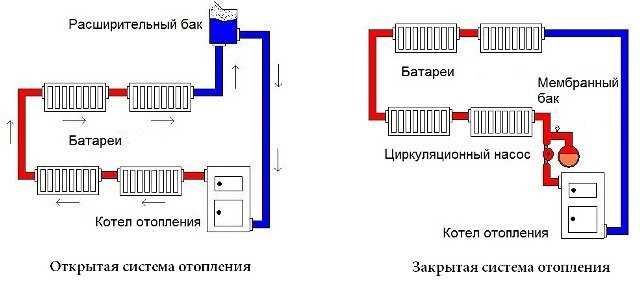

Группа безопасности регулирует давление в системе отопления и предотвращает превышение максимального давления, что напрямую влияет на работу расширительного бака. Правильный монтаж группы безопасности обеспечивает стабильность давления и защищает расширительный бак от перегрузок.
- Предохранительный клапан сбрасывает избыточное давление, которое иначе могло бы привести к избыточному расширению и повреждению мембраны расширительного бака.
- Манометр позволяет контролировать давление и своевременно выявлять отклонения, влияющие на работу бака.
- Автоматический воздухоотводчик снижает вероятность накопления воздуха в расширительном баке, что улучшает его эффективность и предотвращает кавитацию.
При отсутствии или некорректной работе группы безопасности:
- Расширительный бак испытывает избыточное давление, что сокращает срок службы мембраны и увеличивает риск протечек.
- Накопление воздуха вызывает неровности давления, ухудшая гидравлический баланс и снижая объем полезной компенсации объема воды.
- Отсутствие сброса давления ведет к срабатыванию аварийных систем или повреждению трубопроводов.
Рекомендации по установке:
- Группу безопасности размещать непосредственно после расширительного бака, минимизируя расстояние и объем труб между элементами.
- Использовать клапан с настройкой предельного давления, соответствующего максимальному давлению бака, обычно 1,5-2 бар для бытовых систем.
- Регулярно проверять и обслуживать элементы группы безопасности для поддержания корректной работы расширительного бака и всей системы.
Требования к доступу и обслуживанию группы безопасности при монтаже
Группа безопасности должна устанавливаться в месте, обеспечивающем свободный доступ для визуального осмотра, технического обслуживания и замены компонентов. Минимальное расстояние от оборудования – не менее 300 мм по фронту и 150 мм по бокам. Это позволяет комфортно производить снятие манометра, замену предохранительного клапана и проверку автоматического воздухоотводчика.
Высота монтажа должна обеспечивать удобство работы стоя, рекомендуемый уровень – 0,8–1,2 м от пола. При установке в закрытых шкафах или за панелями обязательно предусмотреть съемные дверцы или люки, ширина проема которых не менее 400 мм, высота – не менее 500 мм.
Регулярное обслуживание предусматривает проверку работоспособности предохранительного клапана не реже одного раза в год. Для этого необходимо обеспечить возможность полного перекрытия подачи теплоносителя перед группой безопасности без демонтажа запорной арматуры, что требует установки запорных вентилей с обеих сторон.
Запрещается устанавливать группу безопасности в местах с ограниченным доступом, например, внутри тесных технических коробов без возможности полного извлечения устройства. Недопустимо монтировать оборудование на высоте более 2 м без стационарных лестниц или платформ для безопасного обслуживания.
Монтаж должен обеспечивать отсутствие напряжений в трубопроводах, влияющих на герметичность соединений группы безопасности. Для этого требуется установка компенсаторов или гибких подводок длиной не менее 150 мм. Жесткие крепления создают риск повреждения корпуса и выхода из строя клапанов.
Ошибки при размещении группы безопасности и их последствия для системы
Установка группы безопасности ниже уровня расширительного бака приводит к неправильному сбросу избыточного давления. В результате клапан может срабатывать слишком часто или не срабатывать вовсе, что вызывает повышенный износ оборудования и риск гидроударов.
Размещение группы безопасности на подающем трубопроводе после циркуляционного насоса создаёт зону повышенного давления, превышающего рабочие параметры клапана. Это увеличивает вероятность некорректного срабатывания предохранительного клапана и повреждения трубопроводов.
Монтаж группы безопасности в месте с недостаточным доступом для обслуживания осложняет проверку и замену элементов. Это ведёт к накоплению загрязнений в клапане, снижая его чувствительность и увеличивая риск аварийных ситуаций.
Отсутствие горизонтального участка перед группой безопасности нарушает условия работы клапана, так как поток с турбулентностью и воздушными пробками снижает точность срабатывания и может вызвать ложные срабатывания.
Неправильное направление установки манометра и сбросного клапана, например, с уклоном в сторону от потока, приводит к некорректному отображению давления и нарушению сброса излишков давления, что увеличивает вероятность выхода из строя системы.
Игнорирование рекомендаций по минимальному расстоянию между расширительным баком и группой безопасности (обычно не менее 1 метра по вертикали) снижает эффективность компенсирующих процессов и повышает риск повышения давления в системе выше расчетного.
Резюме: точное соблюдение правил монтажа группы безопасности по высоте, расположению относительно насоса и расширительного бака, а также обеспечение удобного доступа для обслуживания критичны для поддержания стабильной работы системы отопления и предотвращения аварийных ситуаций.
Вопрос-ответ:
Где именно в системе отопления лучше всего устанавливать группу безопасности?
Группа безопасности устанавливается на обратной линии котла, как можно ближе к нагревательному прибору. Это позволяет быстро сбрасывать избыточное давление и предотвращать повреждения оборудования. Если разместить её далеко, реакция системы будет замедленной, что повышает риск аварий.
Почему нельзя ставить группу безопасности на подающей трубе в закрытом контуре отопления?
Размещение группы безопасности на подающей трубе может привести к тому, что при срабатывании клапана будет сбрасываться горячая вода под высоким давлением, что опасно для окружающих и оборудования. Кроме того, при таком положении система может работать нестабильно, а давление в контуре контролируется менее точно.
Как влияет высота установки группы безопасности на её работу в системе отопления?
Высота установки группы безопасности играет значимую роль в корректной работе. Если монтаж выполнен слишком высоко, давление в системе может искажаться, что скажется на срабатывании клапана. Правильная высота — около уровня котла, что обеспечивает точное реагирование на изменения давления и предотвращает ложные срабатывания.
Можно ли устанавливать группу безопасности на систему отопления с расширительным баком мембранного типа?
Да, установка группы безопасности совместно с мембранным расширительным баком не только допустима, но и рекомендуется. Мембранный бак компенсирует изменения объёма теплоносителя, а группа безопасности служит дополнительной защитой от избыточного давления, что повышает общую надёжность и безопасность контура отопления.
