Биполярный конденсатор что это простыми словами

Биполярный конденсатор – это разновидность электролитического конденсатора, у которого отсутствует фиксированная полярность. В отличие от обычных электролитических моделей, он может работать с переменным током, не разрушаясь. Это делает его незаменимым в аудиотехнике, фильтрах и схемах согласования, где направление тока может меняться с высокой частотой.

Внутри такого конденсатора два одинаковых электролитических элемента соединены встречной полярностью. Это обеспечивает симметрию по отношению к приложенному напряжению. При этом рабочее напряжение обычно ниже, чем у однополярных аналогов, так как каждый электрод воспринимает только половину общего напряжения. Например, если на корпусе указано 50 В, каждый из электролитов рассчитан примерно на 25 В.

При выборе биполярного конденсатора критично учитывать не только номинальное напряжение, но и допустимую частоту работы. На практике они используются преимущественно в диапазоне до 100 кГц. Для более высоких частот лучше подходят пленочные или керамические конденсаторы, так как у электролитов возрастает эквивалентное последовательное сопротивление (ESR).

Рекомендация: если вы проектируете цепь с переменным током и планируете использовать электролитические компоненты, всегда выбирайте биполярные конденсаторы. Применение обычных полярных моделей в таких условиях приводит к деградации оксидного слоя, нагреву и полному выходу из строя элемента.

Для чего применяют биполярные конденсаторы в аудиотехнике

Биполярные конденсаторы используются в кроссоверах акустических систем для разделения частот между динамиками. Они пропускают нужный диапазон частот к соответствующим головкам – например, высокочастотным твитерам – без искажений и фазовых сдвигов, характерных для электролитов с полярностью.

Такие конденсаторы незаменимы в пассивных фильтрах второго порядка, где требуется стабильная работа при переменном токе. Их выбирают за низкий уровень утечек, минимальные искажения сигнала и точное соответствие номиналу, что критично для аудиофильского звука.

В цепях коррекции тембра биполярные модели обеспечивают симметричную реакцию на переменный ток, избегая смещения нуля и потери детализации. Особенно важна их роль в профессиональной аудиотехнике и студийных мониторах, где малейшее отклонение может повлиять на достоверность звукового воспроизведения.

Для замены старых полярных электролитов в винтажной аппаратуре биполярные конденсаторы также часто применяются, поскольку сохраняют более чистое звучание без окрашивания, особенно в низкочастотном диапазоне.

Чем биполярный конденсатор отличается от электролитического

Биполярный конденсатор отличается от обычного электролитического тем, что не имеет строго определённой полярности. Это достигается за счёт конструкции: внутри находятся два одинаковых электролитических конденсатора, соединённых навстречу друг другу. Благодаря этому биполярный конденсатор способен работать с переменным током без риска разрушения оксидного слоя.

Электролитические конденсаторы предназначены исключительно для работы в цепях постоянного тока. Подключение их с неправильной полярностью вызывает перегрев, утечку тока и вздутие. Использовать их в переменном токе можно только при наличии внешней схемы выпрямления.

Биполярные модели применяются в аудиофильтрах, разделительных цепях, пусковых устройствах, где необходимо пропускание переменного сигнала. В таких задачах обычные электролиты непригодны. При этом биполярные конденсаторы дороже и имеют большие габариты при той же ёмкости.

Если требуется работа с переменными сигналами и надёжность важнее компактности – выбирается биполярный. Для фильтрации постоянного напряжения или сглаживания пульсаций рациональнее использовать электролитический, соблюдая полярность.

Как работает биполярный конденсатор внутри цепи переменного тока

Биполярный конденсатор предназначен для работы в цепях переменного тока, где полярность напряжения постоянно меняется. В отличие от электролитических, он не имеет постоянного плюса и минуса, благодаря чему может безопасно пропускать ток в обоих направлениях.

• Внутри цепи переменного тока биполярный конденсатор действует как реактивный элемент, который накапливает и отдаёт энергию в виде электрического поля.
• Его ёмкость обеспечивает прохождение переменного тока за счёт периодической зарядки и разрядки пластин, при этом среднее значение тока через него стремится к нулю.
• Он создаёт сдвиг фазы между током и напряжением, что используется, например, в фазосдвигающих цепях и фильтрах.
• При использовании в аудиотрактах или усилителях переменного сигнала, биполярные конденсаторы предотвращают искажения, которые могли бы возникнуть при переполюсовке обычных электролитов.
• Оптимальный диапазон частот для таких компонентов – от 50 Гц до нескольких сотен кГц, в зависимости от номинала ёмкости и диэлектрического материала.

1. При включении в цепь, конденсатор сначала заряжается положительным полупериодом, накапливая заряд.
2. Во втором полупериоде полярность напряжения меняется, и конденсатор начинает разряжаться, затем заряжается в противоположном направлении.
3. Этот процесс повторяется каждый цикл переменного тока, создавая непрерывное чередование зарядки-разрядки без разрушения внутренней структуры.

Для надёжной работы важно выбирать конденсатор с подходящим рабочим напряжением, как минимум в 1,5 раза выше амплитудного значения переменного сигнала.

Почему биполярные конденсаторы не имеют полярности

• В отличие от стандартных электролитических конденсаторов, биполярные состоят из двух одинаковых анодов, соединённых антипараллельно. Это означает, что каждый из электродов способен выступать как анод, в зависимости от направления тока.
• Оксидный слой, выполняющий роль диэлектрика, формируется на обеих алюминиевых фольгах. Это позволяет обоим электродам выдерживать смену полярности без деградации.
• Поскольку нет выделенного катода, при изменении полярности не происходит разрушения оксидного слоя. Конденсатор остаётся работоспособным при любом направлении напряжения.
• Биполярные конденсаторы применяются в цепях, где напряжение постоянно меняет знак: в фильтрах аудиотехники, кроссоверах, инверторах и фазосдвигающих устройствах.

Использование неполярных конденсаторов критично там, где электролитический конденсатор с фиксированной полярностью был бы повреждён или разрушен обратным напряжением.

Как проверить биполярный конденсатор мультиметром

Для проверки биполярного конденсатора потребуется цифровой мультиметр с функцией измерения емкости (символ «F» или «CAP») и режимом прозвонки/измерения сопротивления.

Пошаговая инструкция:

1. Переведите мультиметр в режим измерения сопротивления (обычно 2000 Ом или 20 кОм).
2. В начале измерения на дисплее должно кратковременно отобразиться низкое сопротивление с последующим ростом до «обрыва» (OL или 1). Это указывает на зарядку конденсатора – признак исправности.
3. Если сопротивление стабильно близко к нулю – пробой. Если постоянно высокое – обрыв внутри.

Дополнительная проверка емкости:

1. Переключите мультиметр в режим измерения емкости.
2. Сравните полученный результат с номиналом, указанным на корпусе. Допустимое отклонение – до ±20%.

Если мультиметр не показывает емкость или значение значительно отличается от номинала – конденсатор неисправен.

Где устанавливают биполярные конденсаторы в кроссоверах колонок

Биполярные конденсаторы применяются в разделительных фильтрах колонок, главным образом в фильтрах низких и средних частот, где важна минимизация искажений при переменном токе без постоянной поляризации. Их устанавливают в цепях фильтра второго и более высокого порядка, когда сигнал меняет фазу и направление, чтобы избежать поляризационного смещения и деградации параметров.

Чаще всего биполярные конденсаторы размещают в последовательно включенных звеньях кроссовера, которые работают с переменными фазами сигнала – например, в цепях низкочастотного фильтра с частотой среза около 2–5 кГц, или в полосовых фильтрах средних частот. Это обеспечивает стабильное прохождение сигнала без накопления заряда и снижает нелинейные искажения.

В кроссоверах с пассивным разделением частот биполярные конденсаторы предпочтительны для подключения к динамикам с высоким импедансом, поскольку их конструкция обеспечивает лучший отклик на переменные напряжения и токи, характерные для аудиосигналов. Также их применяют в мостовых схемах и фильтрах с мостовым включением, где полярность сигнала регулярно меняется.

При выборе места установки важно учитывать номиналы и рабочие характеристики: емкость должна соответствовать расчетной частоте разделения, а рабочее напряжение – превышать максимальное амплитудное напряжение сигнала с запасом не менее 20–30%. Это гарантирует надежность и точность работы фильтра без перегрева и снижения ресурса.

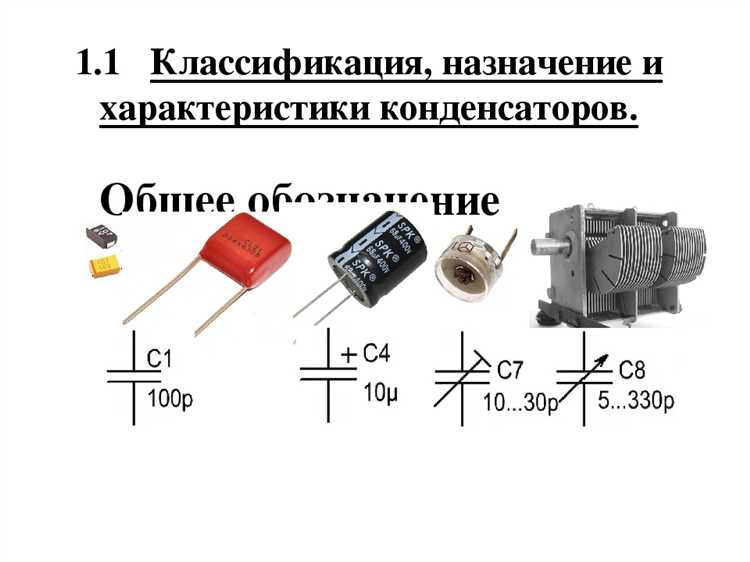

Какие обозначения у биполярных конденсаторов на схеме

Иногда рядом с символом ставится пометка «БП» или «Bipol» (от bipolярный), чтобы подчеркнуть отсутствие полярности. В схемах высокого уровня может использоваться просто универсальный символ конденсатора без дополнительных отметок.

Для точного распознавания биполярного конденсатора на схеме рекомендуется проверять технические примечания к документации, где указывается тип конденсатора и его параметры. В отличие от неполярных керамических или пленочных, биполярные чаще встречаются в виде электролитических конденсаторов с изменённой конструкцией для работы без учёта полярности.

На что обращать внимание при выборе биполярного конденсатора

Первое – рабочее напряжение. Оно должно быть минимум на 20-30% выше максимального напряжения в цепи, чтобы избежать пробоя и продлить срок службы. Следите, чтобы номинал напряжения соответствовал условиям эксплуатации, особенно при пульсирующих сигналах.

Второе – ёмкость. Точный выбор зависит от схемы, но важно учитывать допуск по ёмкости, обычно ±20%. Если требуются точные параметры, выбирайте конденсаторы с меньшим допуском.

Третье – температурный диапазон. Биполярные конденсаторы обычно выдерживают от -40°C до +85°C или +105°C. Учитывайте экстремальные температуры в вашем устройстве, иначе характеристики могут измениться.

Четвёртое – ток утечки. Для чувствительных схем выбирайте конденсаторы с минимальным током утечки, это снизит искажения и повышенную нагрузку.

Наконец, изучите технические характеристики производителя, включая ресурс работы и устойчивость к вибрациям. Проверяйте сертификаты и соответствие стандартам, особенно если конденсатор используется в критичных узлах.

Вопрос-ответ:

Что такое биполярный конденсатор и в чем его отличие от обычного?

Биполярный конденсатор — это вид конденсатора, который можно подключать к цепи без учёта полярности, то есть любым концом. В отличие от обычных электролитических конденсаторов, у которых есть плюс и минус, биполярные подходят для переменного тока и меняющих полярность сигналов. Это достигается конструктивными особенностями, которые позволяют им работать в обе стороны без повреждений.

Почему иногда в схемах применяют именно биполярные конденсаторы?

Биполярные конденсаторы используют там, где сигнал меняет полярность, например, в усилителях звука или в цепях переменного тока. Обычные электролитические конденсаторы работают только с постоянным током в одном направлении, и если подключить их наоборот, они могут выйти из строя. Поэтому для обработки переменных сигналов выбирают биполярные модели, которые обеспечивают надежность и стабильную работу.

Какие технические особенности позволяют биполярному конденсатору работать без учёта полярности?

В биполярных конденсаторах используется конструкция, в которой два электролитических элемента соединены противоположно параллельно внутри одного корпуса. Благодаря этому, если на выводах меняется полярность, один из элементов всегда будет правильно включён, а второй – заблокирован, что предотвращает повреждения. Такая схема позволяет безопасно пропускать переменные сигналы и обеспечивает стабильность работы при смене направления тока.

Можно ли заменить обычный электролитический конденсатор биполярным в любой схеме?

Заменять обычный электролитический конденсатор на биполярный стоит лишь в тех случаях, когда в цепи присутствует переменный ток или сигнал с меняющейся полярностью. В цепях с постоянным током и стабильной полярностью это не обязательно, и иногда биполярные конденсаторы могут быть дороже или иметь большие размеры. Поэтому выбор зависит от типа сигнала и требований к надёжности.

Как влияет использование биполярных конденсаторов на срок службы и надёжность устройства?

Биполярные конденсаторы специально разработаны для работы в условиях переменных сигналов, поэтому они уменьшают риск выхода из строя из-за неправильной полярности. Это положительно сказывается на надежности устройств, в которых они применяются. Однако по сравнению с обычными конденсаторами они могут иметь чуть меньший срок службы из-за сложной внутренней конструкции, но при правильном использовании именно биполярные конденсаторы обеспечивают стабильную и безопасную работу схемы.

Что такое биполярный конденсатор и чем он отличается от обычного?

Биполярный конденсатор — это тип электролитического конденсатора, который можно подключать в цепь без учёта полярности. В отличие от обычного электролитического конденсатора, у которого есть чётко обозначенные плюсовой и минусовой выводы, биполярный конденсатор работает одинаково, если поменять местами выводы. Это достигается за счёт конструкции, которая позволяет выдерживать напряжение в обе стороны, что полезно в переменных сигналах и некоторых схемах, где полярность меняется.

В каких случаях лучше использовать биполярный конденсатор, а не стандартный?

Биполярные конденсаторы применяют, когда в цепи возникают переменные напряжения, которые могут менять направление. Например, в аудиотехнике или в схемах фильтров, где напряжение периодически меняет знак. Обычные электролитические конденсаторы с постоянной полярностью могут повредиться при обратном напряжении, поэтому биполярные варианты обеспечивают надёжность и стабильность работы в таких условиях. Они подходят для цепей с переменным током и улучшают долговечность устройства.
