Заземление – важная часть электробезопасности на даче, предотвращающая риски поражения электрическим током и повреждения электрооборудования. В отличие от стандартной электросети, где заземление предусмотрено на этапе строительства, в частных домах и дачах часто приходится устанавливать систему заземления самостоятельно. В этой статье рассмотрим, как правильно организовать заземление на даче своими руками, чтобы гарантировать безопасность.
Для начала важно понять, что заземление – это физическое соединение электрической установки с землей с целью безопасного отвода тока в случае короткого замыкания. Существует несколько способов организации заземления, однако самым эффективным и распространенным на даче является метод с использованием заземляющего электрода.
Первый шаг – выбор места для установки заземления. Обычно для этого выбирают участок земли, где возможен хороший контакт с грунтом. Лучше всего подходит влажная почва, так как она обладает хорошей проводимостью. Стоит избегать мест с высокой концентрацией песчаных и каменистых слоев. Если земля на вашем участке сухая, стоит провести дополнительные мероприятия по улучшению проводимости (например, обработать участок растворами соли или меди).
Второй шаг – установка заземляющего электрода. Для этого используют металлические трубы, арматуру или другие проводники, которые должны быть вкопаны в землю на глубину не менее 2-3 метров. Этот шаг критичен, так как от глубины и качества контакта электрода с землей зависит эффективность всей системы. Электрод должен быть установлен вертикально или под небольшим углом, чтобы обеспечить максимальную площадь контакта с землей.
Третий шаг – подключение проводников. После установки электрода необходимо подключить к нему медный провод сечением не менее 6 мм², который будет связывать заземление с электрощитовой системой. Для надежного контакта используйте зажимы, которые обеспечат стойкость соединения даже при изменении температуры или влажности.
Установка заземления – это не только обязательное требование безопасности, но и важный элемент, который предотвращает многие проблемы с электричеством на даче. Следуя этим рекомендациям, можно гарантировать надежную защиту от электрических опасностей и обеспечить нормальное функционирование всей электроустановки.
Выбор места для установки заземления на даче
Первое, на что стоит обратить внимание, это расположение электрического щита. Установка заземления должна быть максимально близка к нему, чтобы снизить сопротивление проводников и обеспечить надежное заземление всей электросети. Оптимально – в пределах 3-5 метров от щита.
Почва играет важную роль в эффективности заземления. Лучше всего заземление работает в грунтах с высокой проводимостью, таких как чернозем или влажная глина. Если ваш участок имеет песчаную или каменистую почву, потребуется установка дополнительных элементов, например, заземляющих стержней, которые могут быть забиты в землю на глубину не менее 2-3 метров.
Не стоит устанавливать заземляющие элементы рядом с источниками воды, такими как колодцы или водоемы. Это не только снижает эффективность заземления, но и создает потенциальную опасность в случае короткого замыкания или попадания воды в систему. Лучше выбрать место на удалении от них, чтобы избежать контакта с влажной почвой.
Для повышения надежности заземления рекомендуется учитывать размещение других металлических конструкций на участке (например, металлические заборы, ворота, трубопроводы). Эти элементы могут стать частью заземляющей сети, если они находятся в пределах досягаемости проводников.
Если участок сильно засыпан, а почва сухая, стоит рассмотреть использование заземляющих стержней с дополнительными заземляющими пластинами, которые могут быть установлены в местах с высоким уровнем влажности, чтобы обеспечить лучшую проводимость тока.
Важным моментом является и наличие свободного пространства для установки заземляющих элементов. Необходимо обеспечить доступ для монтажа и обслуживания системы, а также избежать закапывания проводников в местах, где возможны земляные работы или движение транспорта.
Также стоит учитывать требования местных норм и стандартов по расстоянию между заземляющими элементами. В некоторых регионах могут быть определены минимальные расстояния для установки заземления от зданий или других инженерных систем.

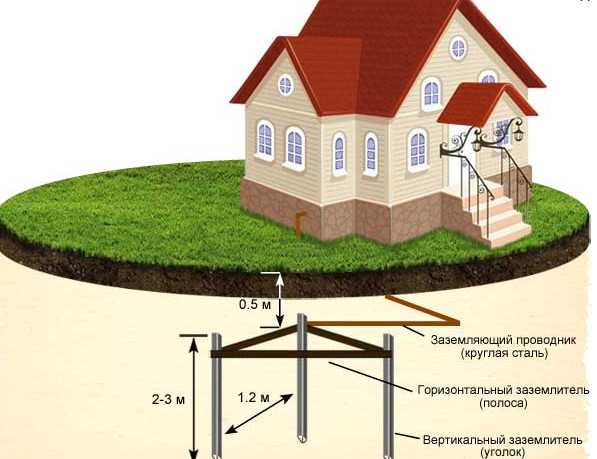

Какие материалы нужны для монтажа заземляющего устройства?
Для монтажа заземляющего устройства на даче вам потребуются следующие материалы:
1. Заземляющий провод – провод с медным или оцинкованным покрытием диаметром от 4 до 10 мм. Он должен быть устойчивым к коррозии, поскольку часто будет находиться в грунте. Для соединения с другими элементами системы используются сварка или специальные зажимы.
2. Электрод (заземляющий штырь) – металлический элемент, который вбивается в землю для создания контакта с грунтом. Наиболее распространены штыри из стали с антикоррозийным покрытием. Они могут быть длиной от 2 до 3 метров в зависимости от глубины промерзания земли и типа грунта.
3. Кусок трубы или металлический уголок – используется для соединения заземляющего штыря с проводом. Это устройство служит для создания прочного контакта и устойчивости всей системы.
4. Кабель для соединений – многожильный провод с изоляцией, который применяется для соединения различных элементов системы. Обычно используется провод с сечением 6 мм² или более.
5. Клеммы и зажимы – элементы, которые нужны для крепления проводов и соединения их с штырями. Важно, чтобы они обеспечивали надежный и долговечный контакт без риска окисления.
6. Углеродный состав – в некоторых случаях для улучшения проводимости может потребоваться углеродный состав, который наносят на заземляющий электрод для повышения его эффективности.
7. Арматура – если вы устанавливаете систему с несколькими электродами, потребуется арматура для создания разветвленной сети, которая обеспечит равномерное распределение тока по системе.
8. Заземляющий контур – система из нескольких штырей и соединений, которая служит для улучшения качества заземления. Такой контур может включать кольцевую или линейную конфигурацию.
Выбор материалов зависит от типа грунта, климата и особенностей электрической сети на даче. Важно учитывать прочность материалов и их устойчивость к воздействию внешних факторов.
Как правильно рассчитать глубину установки заземляющего стержня
Глубина установки заземляющего стержня зависит от типа грунта, климата и уровня грунтовых вод. Чтобы гарантировать надежность заземления, важно учитывать несколько факторов:
1. Тип грунта. Глинистые и влажные почвы обеспечивают более эффективное заземление, чем песчаные или сухие. В таких условиях глубина установки может быть меньше – от 2 до 3 метров. В песчаных и сухих грунтах заземляющий стержень может быть установлен на глубину от 3 до 5 метров, чтобы обеспечить достаточную проводимость.
2. Уровень грунтовых вод. Если уровень воды высок, это может сократить необходимую глубину. В идеале заземляющий стержень должен быть размещен ниже линии замерзания почвы, чтобы зимой не происходило его повреждение. В регионах с низким уровнем водопоглощения рекомендуется заглубление на 2,5–3 метра.
3. Климатические условия. В северных регионах, где зимние морозы могут быть сильными, важно учитывать замерзание почвы. Для защиты системы заземления от воздействия низких температур рекомендуется делать установку на глубину от 2,5 до 3 метров.
4. Диаметр и материал стержня. Важно, чтобы стержень был достаточно длинным для установки в выбранной глубине. Стандартная длина стержня обычно составляет 2,5–3 метра, но для сложных условий грунта можно использовать более длинные элементы.
5. Рекомендации по проектированию. После расчета всех факторов следует учитывать минимальную глубину заземления – 2 метра для большинства стандартных условий. Это обеспечит надежную работу системы заземления и минимизирует риски для безопасности.

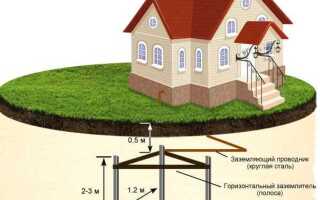

Схема монтажа заземления на даче: пошаговый процесс
Для создания заземляющей системы на даче необходимо выполнить несколько ключевых шагов. Рассмотрим каждый из них подробно.
- Определение места установки заземляющего устройства: выберите участок земли с хорошей проводимостью. Это важно для эффективного заземления. Не стоит устанавливать заземление рядом с подземными коммуникациями или в местах с высоким уровнем грунтовых вод.
- Подготовка материалов: вам понадобятся:
- металлические штыри или кольца (диаметр 12-16 мм);
- провод для соединения элементов системы (медь или оцинкованная сталь);
- проводники для подключения к электрическому щиту.

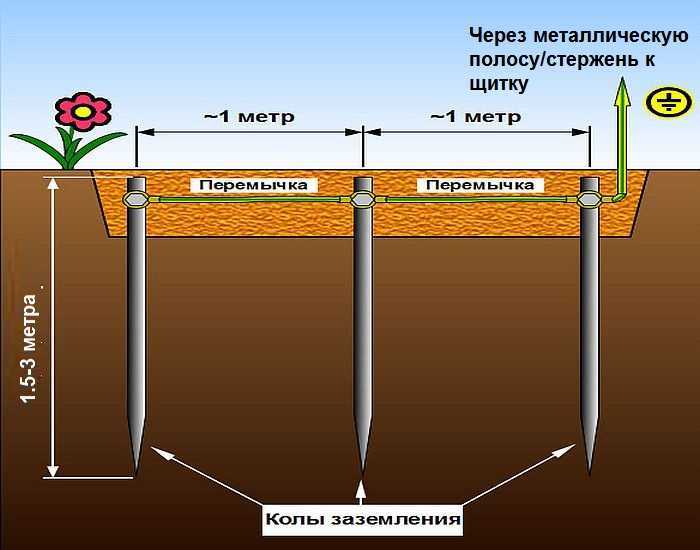

- Установка заземляющих электродов: прокопайте яму глубиной 2-3 метра и установите в неё металлический электрод. Это может быть один или несколько стержней, соединённых между собой. Штыри необходимо забивать в землю до полного погружения, с минимальными промежутками между ними.
- Соединение проводников с заземляющими электродами: для соединения заземляющих стержней используйте медные или алюминиевые провода. Обеспечьте надежное и долговечное соединение, чтобы избежать коррозии. Провод должен быть герметично зафиксирован с помощью зажимов или сварки.
- Подключение заземляющего провода к электрической системе: прокладывайте провод от заземляющего устройства к электрическому щиту. Он должен быть с достаточным сечением для предотвращения перегрева. Соединение проводов необходимо выполнить с учётом безопасности: соблюдайте требования к изоляции и креплению.
- Проверка системы: после установки системы заземления проведите проверку с использованием тестера. Убедитесь в том, что сопротивление заземления не превышает допустимой нормы (не более 4 Ом). Для этого можно использовать специальный прибор, чтобы измерить сопротивление заземления в точке подключения.
После завершения всех работ важно периодически проверять состояние системы заземления и очищать контакты от коррозии. Это повысит надежность и эффективность работы устройства.

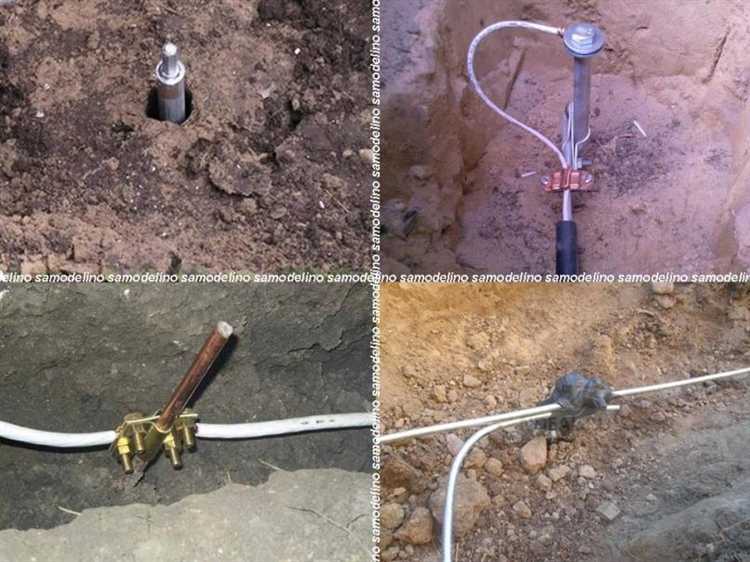

Как соединить заземляющий провод с электросетью дачи
Для правильного подключения заземляющего провода к электросети дачи необходимо соблюдать несколько важных этапов. Каждый шаг требует точности, чтобы избежать нарушений в системе безопасности.
Основным элементом является заземляющий провод, который должен быть правильно подсоединен к электросети. Это обеспечит защиту от поражения электрическим током и снижение риска короткого замыкания.
- Подготовка материалов: Для соединения используйте медный или стальной провод сечением не менее 6 мм². Материал должен быть устойчив к коррозии, особенно в условиях наружной эксплуатации.
- Выбор точки подключения: На распределительном щите дачи должна быть клемма или зажим, предназначенный для соединения заземляющего проводника. Обычно это отдельная клемма, расположенная на корпусе щита.
- Процесс подключения:
- Найдите на распределительном щите клемму для заземления.
- Очистите конец заземляющего провода от изоляции на 3-5 см, чтобы металл плотно контактировал с клеммой.
- Подключите провод к клемме, закрепив его с помощью зажима или винта. Убедитесь, что соединение надежное, без признаков ослабления.
- Проверка заземления: После подключения важно проверить работоспособность заземляющей системы. Используйте тестер для проверки наличия заземления в точке подключения.
После завершения всех этапов следует провести тестирование заземления, чтобы убедиться в его эффективности и безопасности. Несоблюдение всех требований может привести к утечкам тока, что может быть опасно для людей и оборудования.
Как проверить качество заземления с помощью мультиметра
Для проверки качества заземления на даче с помощью мультиметра необходимо выполнить несколько простых шагов. Важно убедиться, что мультиметр настроен на измерение сопротивления (Ом). На приборе нужно выбрать режим, который отображает сопротивление, обычно это символ с буквой «Ω».
Первый шаг – измерение сопротивления между заземляющим стержнем (или шиной) и заземленной точкой системы (например, корпусом электрического щита). Подключите один щуп мультиметра к заземляющему контакту, а другой – к нейтральному проводу или металлическому корпусу устройства. Если значение сопротивления не превышает 4 Ом, заземление считается хорошим. Если оно выше, возможно, заземляющая система работает недостаточно эффективно.
Следующий этап – проверка сопротивления между землей и любой металлической частью на участке. Для этого также используйте мультиметр. Если сопротивление больше 4 Ом, возможно, стоит улучшить соединение, например, увеличить количество заземляющих электродов.
Дополнительно можно измерить напряжение между заземляющим проводом и нейтралью. Для этого используйте мультиметр в режиме измерения переменного напряжения. Если значение напряжения меньше 5 В, это свидетельствует о хорошем контакте между заземлением и нейтралью. При значении более 5 В нужно проверить, нет ли дефектов в проводке или слабых контактов.
Для более точной диагностики рекомендуется провести измерения в разные периоды времени, чтобы убедиться, что сопротивление и напряжение стабильно соответствуют нормам.
Особенности заземления для дачи с деревянным домом
Для заземления на даче с деревянным домом нужно учитывать несколько факторов, связанных с конструкцией здания и особенностями грунта. В деревянных домах нет металлических конструкций, которые могли бы служить естественным заземлением, поэтому потребуется создание системы заземления с нуля.
Первым шагом является выбор подходящей системы заземления. На даче с деревянным домом чаще всего используется система с одним или несколькими заземляющими электродами. Один из наиболее эффективных вариантов – установка металлических заземляющих стержней (электродов) в землю. Они обеспечивают хорошую проводимость тока и простоту монтажа.
При установке заземляющего электрода важно учитывать глубину залегания грунтовых вод и состав почвы. Для песчаных или глинистых почв достаточно установить один электрод длиной 2-3 метра, в то время как для более плотных грунтов может понадобиться установка нескольких электродов, которые соединяются между собой металлическими проводами.
Если на участке имеются каменистые или твердые грунты, можно использовать кольцевое заземление, которое состоит из нескольких стержней, расположенных вдоль периметра участка. Такие системы помогают создать равномерный потенциал земли и обеспечивают надежное заземление всех электрических приборов на даче.
Обязательно нужно учитывать состояние проводки в доме. Все электрические устройства должны быть подключены к системе заземления через специализированные устройства защиты (УЗО или автоматы), которые предотвращают опасные токовые утечки и могут отключать систему при коротком замыкании.
Важной деталью является соединение проводов заземления с металлическими элементами дома. Для деревянных конструкций лучше всего использовать специальный зажим или болтовое соединение для обеспечения надежного контакта. Проводка должна быть защищена от внешних воздействий, а соединения – регулярно проверяться на прочность и отсутствие коррозии.
Последний этап – проверка системы. Для этого используют приборы для измерения сопротивления заземления. Нормой считается значение сопротивления не более 4 Ом. Если результаты проверки показывают большее значение, необходимо либо увеличить количество заземляющих элементов, либо улучшить их соединение с землей.
Что делать, если заземление не работает должным образом?
Если заземление на даче не выполняет свою функцию, необходимо начать с проверки его основных компонентов. Проблема может крыться в нескольких аспектах: в неправильном подключении, в низком качестве материалов или в нарушении целостности проводки.
1. Проверьте сопротивление заземляющего устройства. Для этого используется мультиметр, измеряющий сопротивление между заземляющим электродом и землей. Оно не должно превышать 4 Ом. Если сопротивление выше, система заземления работает неэффективно. В таком случае потребуется улучшить соединение или добавить дополнительные электроды.
2. Проверьте соединения. Ослабленные или окисленные контакты в местах соединений проводников с заземляющим стержнем или другими элементами системы могут снизить эффективность заземления. Все соединения должны быть плотными и защищёнными от коррозии. При необходимости стоит их почистить или заменить компоненты.
3. Обратите внимание на качество заземляющих электродов. Если они сделаны из низкокачественного материала, например, из недостаточно устойчивых к коррозии металлов, их эффективность будет снижена. Используйте для заземления стержни или пластины из меди или оцинкованной стали, которые долго сохраняют свои свойства.
4. Изучите параметры грунта. Состав почвы также влияет на работу заземления. В песчаных или сухих грунтах сопротивление будет выше. В таких случаях можно установить несколько заземляющих электродов, чтобы улучшить контакт с землёй. Важно учесть, что в разных частях участка сопротивление может значительно различаться.
5. Убедитесь в правильности монтажа системы. Заземление должно быть установлено правильно, с учётом всех требований нормативных актов. Заземляющий контур должен быть заключён в землю на глубину, соответствующую климатическим и геологическим условиям региона. Если система монтировалась вручную, возможно, она была установлена неграмотно. Рекомендуется привлекать специалистов для дополнительной проверки.
6. Регулярная проверка системы. Заземление требует периодического обслуживания. Проблемы, такие как обрыв проводки или ухудшение качества соединений, могут проявляться со временем, особенно при воздействии внешних факторов (дождь, мороз, коррозия). Важно регулярно осматривать систему и своевременно устранять дефекты.
Вопрос-ответ:
Как правильно сделать заземление на даче своими руками?
Для создания заземления на даче нужно выполнить несколько шагов. Сначала выберите место для установки заземляющего устройства — оно должно быть удалено от источников воды и защищено от механических повреждений. Основной элемент системы — металлический стержень или шина, который вбивается в землю на глубину не менее 2-3 метров. Также важно соединить его с электрической панелью через провод с хорошей изоляцией. Подключение заземляющего провода необходимо делать через специальную клемму.
Какие материалы лучше всего использовать для заземления?
Для заземления на даче лучше всего подходят стержни из меди или стали с оцинкованным покрытием. Медь обладает высокой проводимостью и долговечностью, но она дороже. Стальные стержни с оцинкованным покрытием могут служить дольше, не подвержены коррозии, но их проводимость немного ниже. Также важным элементом являются заземляющие проводники, которые должны быть выполнены из меди или алюминия с хорошей изоляцией.
Нужна ли проверка заземления после установки?
Да, проверка заземления обязательна. Она позволяет убедиться, что сопротивление заземляющего устройства не превышает установленные нормы. Для этого используется специальный прибор — тестер заземления, который позволяет измерить сопротивление между заземляющим стержнем и землей. Если сопротивление слишком высоко, может потребоваться дополнительно углубить стержень или установить дополнительный заземляющий элемент.
Можно ли сделать заземление на даче без использования специального оборудования?
Без специального оборудования, конечно, можно сделать заземление, но это не рекомендуется. Система заземления должна быть надежной и безопасной, чтобы предотвратить поражение электрическим током. Без приборов, таких как тестер заземления, сложно гарантировать эффективность работы системы. Лучше всего обратиться к специалистам или использовать хотя бы минимальные инструменты для проверки качества монтажа.
Как часто нужно проверять систему заземления на даче?
Проверку заземляющей системы рекомендуется проводить хотя бы раз в год, а также после серьезных природных явлений, таких как сильные дожди или грозы, которые могут повлиять на состояние земли и заземляющих элементов. Регулярная проверка поможет избежать проблем с электробезопасностью и своевременно устранить возможные дефекты.
Как правильно выбрать место для установки заземления на даче?
Место для установки заземления нужно выбирать в таком месте, где есть возможность провести соединение с землей на значительную глубину. Это должно быть участок с хорошими проводимыми характеристиками почвы, лучше всего — с влажной землей. Избегайте участков с песчаными или глинистыми почвами, так как они плохо проводят электрический ток. Обычно для заземления используют участок возле фундамента дома или в другом месте, где влага сохраняется. Важно, чтобы не было сильных источников помех, таких как близкое расположение труб водоснабжения, отопления и других проводящих объектов. Выбирайте место, где не будет мешать установка столбов или другие строительные работы в будущем.
Как правильно выполнить заземление своими руками на даче?
Для самостоятельного выполнения заземления на даче потребуется несколько ключевых элементов: заземляющий электрод, кабель, заземляющая шина. Сначала нужно выкопать яму на глубину не менее 1,5-2 метра и установить в ней металлический стержень (арматура или уголок), который будет служить заземляющим элементом. Важно, чтобы стержень был хорошо зафиксирован и погружен в землю на всю длину. Далее к этому элементу необходимо подключить провод для заземления, который должен быть подключен к распределительному щиту. Для этого используйте медный или алюминиевый провод с сечением 4-6 мм², чтобы обеспечить надежную проводимость. После подключения проверяется сопротивление заземления — оно должно быть ниже 4 Ом для корректной работы системы. При необходимости добавьте дополнительные электроды или используйте заземляющие кольца.
