Провод с сечением 16 мм² из алюминия применяется в силовых цепях с высокой нагрузкой, чаще всего в электроснабжении частных домов, промышленных объектов и распределительных щитов. Однако его пропускная способность зависит не только от сечения, но и от условий прокладки, температуры окружающей среды и допустимого нагрева жилы.
При открытой прокладке на воздухе, при температуре 25 °C и токе, не вызывающем превышения допустимого нагрева, токовая нагрузка на алюминиевый кабель 16 мм² составляет примерно 75–85 А. При скрытой прокладке в трубах или каналах ток снижается до 65–70 А из-за ухудшенного теплоотвода.

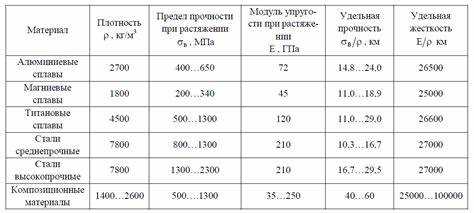

Алюминий обладает меньшей токопроводящей способностью по сравнению с медью: для аналогичных нагрузок требуется большее сечение. Именно поэтому важно учитывать не только номинальный ток, но и условия эксплуатации. Например, при температуре окружающей среды свыше 30 °C необходимо применять поправочные коэффициенты, уменьшающие допустимую нагрузку на 5–15%.
Для подключения мощных нагрузок, таких как трёхфазные электродвигатели или обогревательные установки, на алюминиевый кабель 16 мм² допускается подключение устройств мощностью до 18–20 кВт при напряжении 380 В и до 12–14 кВт при напряжении 220 В, при условии качественного соединения и защиты от перегрева.
Превышение допустимой нагрузки может привести к перегреву, разрушению изоляции и риску возгорания. Рекомендуется использовать автоматические выключатели с номиналом не выше 70–80 А и проверять соответствие длины кабеля расчётным потерям напряжения.
Какой ток выдерживает алюминиевый провод сечением 16 мм2 при открытой прокладке
Алюминиевый провод сечением 16 мм² при открытой прокладке способен безопасно пропускать ток до 75 ампер при температуре окружающей среды не выше +25 °C. Этот показатель снижается при повышении температуры и при групповой прокладке нескольких линий рядом.
Для корректной оценки допустимого тока учитываются тепловые характеристики алюминия, сопротивление проводника и условия теплоотвода. В случае установки в среде с температурой +35 °C, допустимая нагрузка уменьшается примерно на 10 %, то есть до 67 ампер. При +40 °C – до 63 ампер. Прокладка рядом нескольких кабелей требует дополнительного коэффициента снижения, зависящего от количества линий и расстояния между ними.
Максимально допустимый ток должен учитывать и длительность нагрузки. Для кратковременных токов возможны значения выше, но при длительном режиме превышение приведёт к перегреву изоляции и ухудшению проводимости. Нагрев выше допустимого уровня может вызвать разрушение полимерной оболочки и повысить риск короткого замыкания.
Рекомендуется прокладывать кабель в условиях хорошей вентиляции, избегать контакта с тепловыделяющим оборудованием и не допускать плотной укладки в пучки без промежутков. Применение автоматических выключателей с номиналом, соответствующим реальной нагрузке и условиям прокладки, предотвращает перегрев и выход из строя линии.
Максимально допустимый ток для алюминиевого кабеля 16 мм2 в трубе
При прокладке алюминиевого кабеля сечением 16 мм² в трубе наибольшее значение тока ограничивается условиями теплоотвода и допустимым нагревом жилы. Кабель, помещённый в трубу, имеет худшие условия охлаждения по сравнению с открытой прокладкой, что снижает допустимую нагрузку.
- При температуре окружающей среды до +25 °C и одиночной прокладке ток не должен превышать 63 А.
- Если кабель проложен группой в одной трубе – допустимая нагрузка снижается до 55 А.
- При повышении температуры воздуха до +35 °C ток ограничивается до 58 А при одиночной прокладке.
- Для скрытой проводки в трубе в стене следует ориентироваться на значение не более 50 А из-за ещё большего ухудшения теплоотвода.
Указанные значения актуальны для стандартных условий (частота 50 Гц, напряжение 220/380 В, ПВХ-изоляция). При выборе необходимо учитывать:
- Материал и внутренний диаметр трубы – металлические трубы быстрее передают тепло, чем пластиковые.
- Наличие других кабелей внутри той же трубы.
- Режим работы – продолжительный или кратковременный ток.
- Допустимую температуру нагрева изоляции – для ПВХ максимум 70 °C.
Для постоянной эксплуатации на пределе рекомендуется закладывать запас по току не менее 20 %, либо переходить на кабель большего сечения.
Влияние температуры окружающей среды на токовую нагрузку алюминия 16 мм2
Температура воздуха оказывает прямое влияние на токовую нагрузочную способность алюминиевого кабеля сечением 16 мм². При стандартных условиях (температура +25 °C, прокладка на открытом воздухе) допустимая токовая нагрузка составляет около 75 А. Однако с повышением температуры воздуха токовая нагрузка уменьшается из-за ухудшения теплоотвода и увеличения сопротивления проводника.
При температуре +35 °C допустимый ток снижается примерно до 70 А, при +45 °C – до 64 А. При экстремальных температурах, например +55 °C, допустимая токовая нагрузка уменьшается до 58–60 А. Это связано с тем, что сопротивление алюминия увеличивается на 0,00403 Ом/°C×м на каждый градус повышения температуры, что приводит к большему тепловыделению при том же токе.
Для обеспечения надежной эксплуатации необходимо учитывать корректирующие коэффициенты при проектировании. Например, при температуре окружающей среды +40 °C применяется коэффициент 0,94, а при +50 °C – уже 0,87 от номинального значения тока при +25 °C.
Если кабель прокладывается в тепловом канале или вблизи оборудования с высоким тепловыделением, необходимо дополнительно снижать расчетную токовую нагрузку и учитывать вентиляционные условия. Неправильный расчет может привести к перегреву, ускоренному старению изоляции и выходу из строя.
Рекомендуется применять термодатчики для мониторинга температуры кабеля при эксплуатации в условиях высоких температур. Также возможен выбор кабеля большего сечения или использование медного провода при необходимости передачи той же мощности в жарком климате.
Сравнение нагрузочной способности алюминиевых и медных проводов 16 мм2
Провод сечением 16 мм² из меди способен длительно выдерживать ток до 85 А при прокладке в воздухе, в то время как аналогичный алюминиевый провод ограничен током около 70 А. Разница в токовой нагрузке обусловлена более высокой электропроводностью меди (около 56 МСм/м) по сравнению с алюминием (около 36 МСм/м).
- Сопротивление медного провода 16 мм² – примерно 1,15 Ом/км.
- Сопротивление алюминиевого – около 1,91 Ом/км.
- Потери напряжения в алюминиевом проводе выше при одинаковой длине и токе.
- Медь менее подвержена нагреву при равных условиях нагрузки.

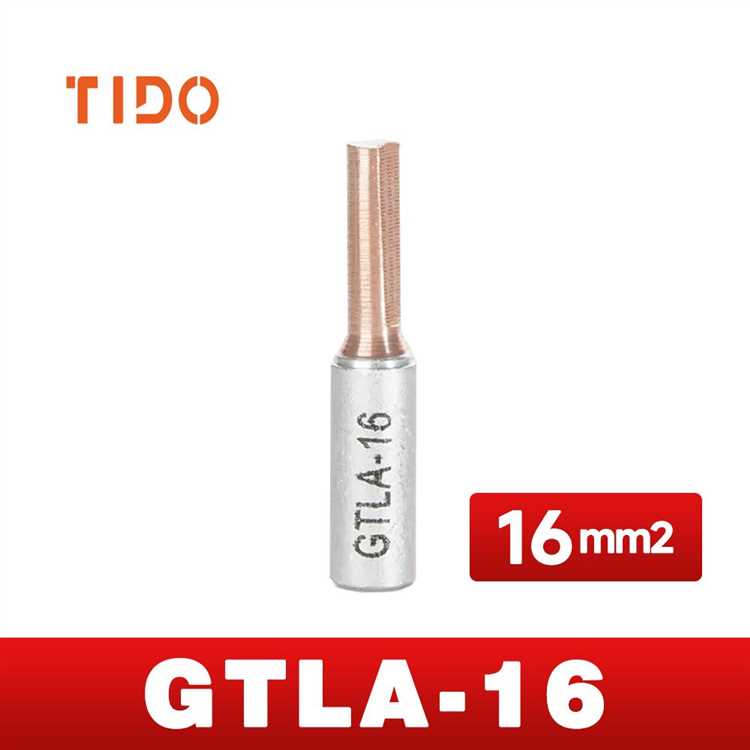

При длительной эксплуатации и высокой плотности тока алюминиевый провод требует более тщательного контроля за температурными режимами и местами соединений, так как склонен к окислению и ухудшению контакта. Для снижения риска нагрева и повышения надежности рекомендуется:
- Использовать алюминиевый провод 16 мм² только в цепях с токами не выше 65–70 А.
- Применять специальные антикоррозионные пасты на точках соединений.
- Учитывать повышенное тепловыделение в расчетах и выбирать аппаратуру с запасом по току.
Для ответственных цепей, особенно с длительной нагрузкой и высоким коэффициентом использования, предпочтение следует отдавать медным проводам. При равном сечении они обеспечивают меньшие потери энергии и стабильность соединений.
Нормативные документы по расчету допустимой нагрузки на алюминий 16 мм2
Для расчета допустимой электрической нагрузки на алюминиевый провод сечением 16 мм² применяются положения нормативных актов, в первую очередь ПУЭ (Правила устройства электроустановок), а также ГОСТ 31996-2012 и ГОСТ 16442-80. Эти документы содержат конкретные параметры, определяющие предельно допустимые токи и условия эксплуатации алюминиевых проводников.
Согласно ПУЭ, глава 1.3, при прокладке открытым способом в нормальных условиях окружающей среды (температура +25 °C, отсутствие агрессивных факторов) максимально допустимый ток для одножильного алюминиевого кабеля сечением 16 мм² составляет более 70 А в зависимости от типа изоляции. Для кабелей с изоляцией из ПВХ допустимая нагрузка обычно ограничена до 75 А, тогда как кабели с изоляцией из сшитого полиэтилена допускают ток до 80 А.
ГОСТ 31996-2012 регламентирует технические требования к силовым кабелям с алюминиевыми жилами, включая значения длительно допустимых токов в зависимости от условий прокладки: в земле, в воздухе, в кабельных каналах. Эти данные используются при проектировании и выборе защитных аппаратов.
ГОСТ 16442-80 определяет параметры жил из алюминия и алюминиевых сплавов для кабелей, включая механические характеристики и максимальные токовые нагрузки с учетом нагрева. Нагрев не должен превышать 90 °C для изоляции ПВХ и до 120 °C для изоляции из сшитого полиэтилена при аварийных режимах.
Для корректного расчета необходимо учитывать метод прокладки, количество одновременно нагруженных проводников, коэффициенты поправки на температуру и условия вентиляции. Также обязательна проверка по критерию термической стойкости при коротком замыкании, которая регламентируется формулой I²t в соответствии с ПУЭ.
Пренебрежение требованиями указанных нормативов может привести к перегреву, повреждению изоляции и риску возгорания. Поэтому расчеты должны выполняться строго на основе действующих стандартов и с учетом конкретных условий эксплуатации.
Расчет падения напряжения при нагрузке на алюминиевый кабель 16 мм²
Для алюминиевого проводника с сечением 16 мм² удельное сопротивление составляет примерно 0,0283 Ом·мм²/м. Падение напряжения определяется по формуле: ΔU = I × R × L, где I – ток в амперах, R – сопротивление одного метра кабеля, L – длина линии в метрах (учитывается двухпроводная длина).
Сопротивление участка определяется как R = ρ × L / S, где ρ – удельное сопротивление (0,0283 Ом·мм²/м), S – сечение кабеля (16 мм²), L – длина проводника в метрах. Например, для линии длиной 50 метров сопротивление будет 0,0283 × 50 / 16 ≈ 0,088 Ом.
Если нагрузка по току составляет 50 А, падение напряжения будет: 50 × 0,088 = 4,4 В. При стандартном напряжении 220 В это соответствует снижению примерно на 2%. Максимально допустимое падение напряжения обычно не превышает 3–5% для бытовых и коммерческих систем.
Для уменьшения потерь рекомендуется ограничивать длину кабеля, либо увеличивать сечение, если длина превышает 70–80 метров при нагрузке около 50 А. При длительной нагрузке важно учитывать нагрев проводника, что может увеличить сопротивление и, соответственно, падение напряжения.
Использование алюминиевого кабеля 16 мм² оправдано при токах до 70 А с учетом допустимого падения напряжения при длине линии до 60 метров. Для точного расчета необходимо учитывать дополнительные факторы: качество контактов, температура окружающей среды и способ прокладки кабеля.
Вопрос-ответ:
Какова максимальная токовая нагрузка на алюминиевый провод с сечением 16 мм²?
Максимальный ток, который может безопасно проходить через алюминиевый провод с сечением 16 мм², обычно составляет примерно 70–90 ампер. Точное значение зависит от условий эксплуатации, таких как способ прокладки, температура окружающей среды и наличие дополнительных защитных элементов. При повышении тока выше рекомендуемого уровня существует риск перегрева и повреждения изоляции.
Какие факторы влияют на максимально допустимую нагрузку для алюминиевого кабеля 16 мм²?
На максимально допустимую нагрузку алюминиевого кабеля 16 мм² влияют несколько параметров. Важную роль играет способ прокладки провода (воздушный монтаж или укладка в трубах), температура окружающей среды и длина линии. Также учитывается допустимый уровень падения напряжения и условия теплоотвода. Например, если кабель находится в закрытом пространстве без вентиляции, его токовая нагрузка будет меньше из-за риска перегрева.
Можно ли использовать алюминиевый провод 16 мм² для подключения бытовых электроприборов с нагрузкой 100 ампер?
Подключение бытовых приборов с нагрузкой около 100 ампер к алюминиевому проводу с сечением 16 мм² не рекомендуется. Этот провод рассчитан на меньший ток, и превышение допустимой нагрузки приведет к значительному нагреву кабеля, что повысит риск повреждения изоляции и короткого замыкания. Для таких нагрузок следует выбирать провод с большим сечением или использовать кабель из меди, который обладает лучшей проводимостью.
Как влияет температура окружающей среды на максимальную нагрузку алюминиевого провода 16 мм²?
Температура окружающей среды существенно влияет на максимально допустимую нагрузку алюминиевого провода. При повышении температуры снижается способность провода отводить тепло, что приводит к повышению его внутреннего сопротивления и риску перегрева. Обычно для каждых 10 градусов выше нормы допустимый ток снижается примерно на 10–15%. Поэтому при эксплуатации в жарких условиях рекомендуется использовать кабель с запасом по сечению или специальные термостойкие марки.
