Автомат на варочную панель сколько ампер

Подбор автоматического выключателя для варочной панели напрямую зависит от её мощности и характеристик электропитания. Средняя мощность бытовых варочных панелей колеблется в диапазоне от 3,5 до 7 кВт. При этом стандартное напряжение в бытовой сети – 220 В, что позволяет рассчитать ток нагрузки по формуле I = P / U.

Для панели мощностью 7 кВт расчетный ток составит около 32 ампер. В этом случае автомат должен иметь номинал не менее 32 А, чтобы обеспечить защиту проводки и предотвратить ложные срабатывания. Для устройств меньшей мощности, например 3,5 кВт, подойдет автомат на 16 или 20 ампер, в зависимости от сечения кабеля и длины линии.

Важно учитывать параметры проводки и рекомендации производителя варочной панели. Если в инструкции указан минимальный номинал автомата, его стоит строго соблюдать. Чрезмерно завышенный номинал может привести к перегреву проводов, а слишком низкий – к частым отключениям без реальной угрозы безопасности.

Как определить номинал автомата для конкретной модели варочной панели

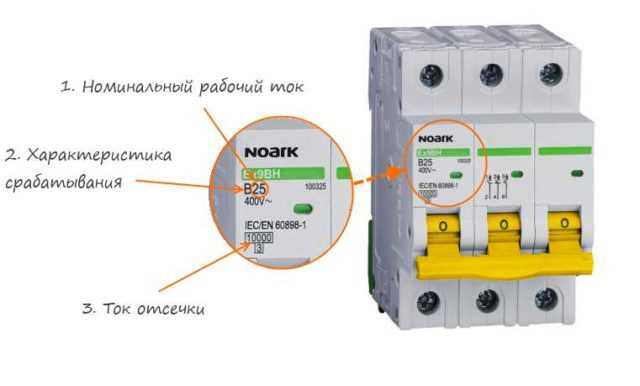

Номинал автомата выбирают на основе максимального потребляемого тока варочной панели, который указан в технической документации или на маркировке устройства.

1. Найдите в паспорте или на табличке панели параметр «максимальная мощность» (Вт) и напряжение сети (В).
2. Рассчитайте ток по формуле: I = P / U, где

   P – мощность (Вт),

   U – напряжение (В), обычно 220 В или 230 В.

3. Добавьте запас по току примерно 20–25% для защиты от перегрузок и пусковых токов.
4. Подберите автоматический выключатель с номиналом, ближайшим большим к рассчитанному току.

Пример: варочная панель мощностью 7 кВт при 230 В потребляет около 30,4 А (7000 / 230). С учетом запаса выбирается автомат на 35 А.

• Если мощность варочной панели указана в киловаттах – умножьте на 1000 для перевода в ватты.

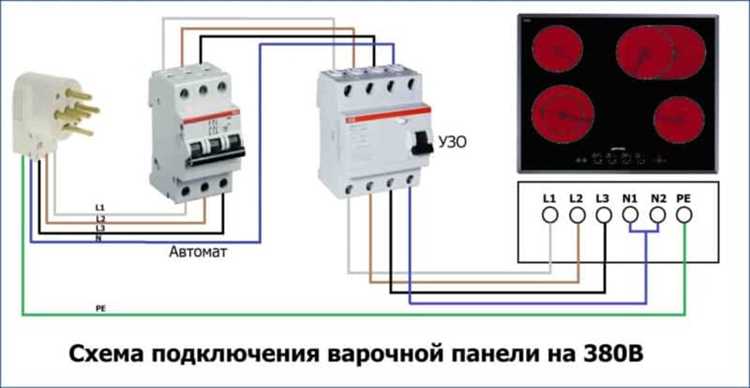

• Для трёхфазных моделей расчет делают по каждой фазе отдельно с учетом мощности на фазу.

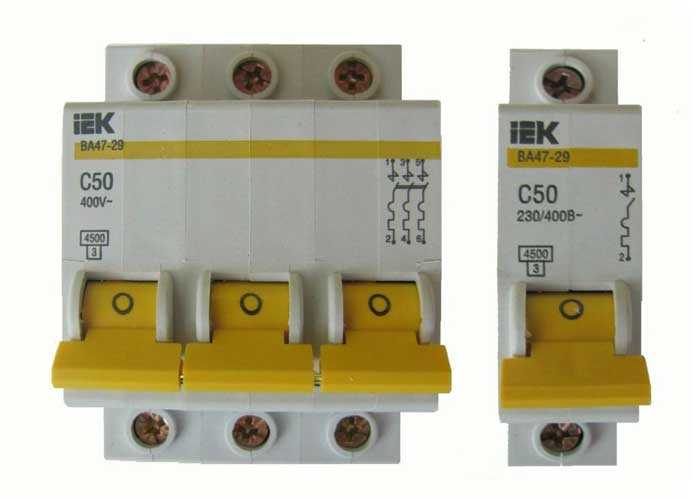

• Используйте автоматы с характеристикой типа C, подходящей для бытовой техники с умеренными пусковыми токами.

Номинал автомата не должен быть меньше рассчитанного значения, иначе возможны частые срабатывания при нормальной работе.

Влияние мощности варочной панели на выбор силы тока автомата

Для правильного выбора автомата необходимо учитывать суммарную мощность варочной панели. Мощность обычно указана в ваттах и напрямую влияет на потребляемый ток.

Ток рассчитывается по формуле: I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение сети (обычно 220 В). Например, панель мощностью 6600 Вт потребляет около 30 А (6600 / 220 = 30).

Для безопасности и стабильной работы к рассчитанному току следует добавить запас 10–20%. В примере с 30 А рекомендуется использовать автомат на 32 А.

Если варочная панель подключается через отдельный кабель, диаметр провода должен соответствовать расчетному току, обычно медный провод с сечением 4 мм² подходит для 25–32 А.

При мощностях менее 3500 Вт достаточно автомата на 16 А, для диапазона 3500–5000 Вт – 20 А, свыше 5000 Вт – от 25 А и выше, с учётом конкретных значений и условий установки.

Выбор автомата без учета мощности приводит к частым срабатываниям или перегреву оборудования, что снижает срок службы и повышает риск повреждений.

Рекомендации производителей по выбору автомата для варочных панелей

Производители варочных панелей указывают номинальный ток, который должен выдерживать автоматический выключатель. Обычно этот показатель зависит от максимальной мощности устройства и рабочего напряжения.

Для однофазных моделей с мощностью до 7 кВт рекомендуют автоматы на 32 А. При мощности свыше 7 кВт и до 11 кВт – автоматы на 40 А. Для трёхфазных варочных панелей с суммарной мощностью до 11 кВт стандартный автомат – 16 А на каждую фазу.

Важно учитывать рекомендации производителя панели, отражённые в технической документации. Там обычно прописаны минимальные параметры автоматов и тип защитного устройства (например, выключатель с характеристикой C или D).

При выборе автомата также учитывают особенности электропроводки и условия эксплуатации. Некоторые производители советуют применять устройства с задержкой срабатывания, чтобы избежать ложных отключений при пусковых токах.

В ряде случаев рекомендуется использовать отдельный автомат для варочной панели, чтобы изолировать цепь и обеспечить безопасность эксплуатации.

Особенности подключения индукционных и электрических варочных панелей

Индукционные и электрические варочные панели требуют разного подхода к электроснабжению, что влияет на выбор автомата защиты.

• Индукционные панели работают с высоким пиковым током при запуске, который может превышать номинальный ток на 20-30%. Обычно мощность таких панелей варьируется от 3 до 7 кВт.
• Для подключения индукционной панели рекомендуют автомат на 25–32 А при напряжении 220–240 В. При трехфазном подключении – 16 А на фазу при мощности около 7 кВт.
• Кабель для индукционной панели должен иметь сечение минимум 4 мм² для одного фазы, чтобы избежать перегрева и потерь.
• Электрические панели с нагревательными элементами имеют стабильный ток потребления без резких пиков. Мощность обычно 3–5 кВт.
• Для таких панелей достаточно автомата 16–20 А на 220–240 В, в зависимости от мощности. Для трехфазных – от 10 до 16 А на каждую фазу.
• Кабельное сечение для электрической панели обычно выбирают от 2,5 до 4 мм², учитывая длину линии и условия прокладки.

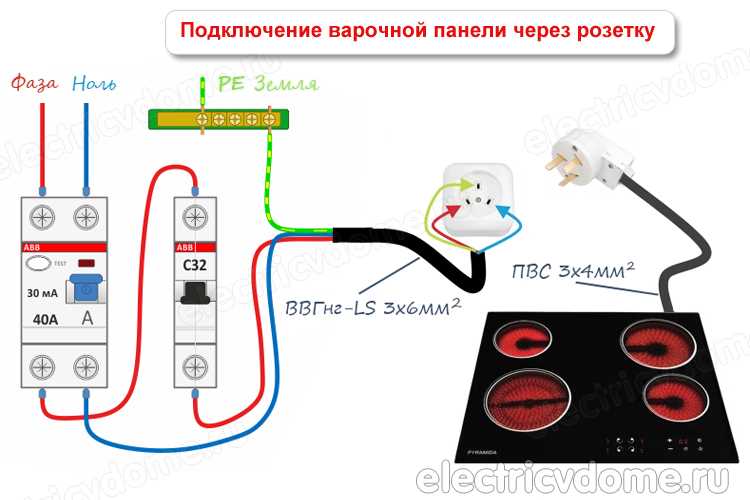

• Обязательно отдельная линия питания для варочной панели с собственной защитой, чтобы предотвратить перегрузки и отключения других приборов.
• Автомат должен обеспечивать защиту от перегрузок и короткого замыкания с характеристикой типа C или D, учитывая специфику нагрузки.

Почему нельзя использовать автомат с меньшим током, чем требуется панели

Варочная панель обычно рассчитана на определённый номинальный ток, который указывается в документации. Если установить автомат с меньшим номиналом, он будет срабатывать при превышении этого значения, даже если нагрузка не достигает критической. Это приведёт к частым отключениям, нарушая работу техники и создавая неудобства при приготовлении пищи.

Кроме того, автоматика защиты с недостаточным током не сможет выдерживать кратковременные пусковые токи, характерные для индукционных и электрических плит. Такие скачки тока являются нормой, и автомат должен пропускать их без срабатывания. Если номинал автомата занижен, он будет реагировать на пусковые токи, отключая питание без объективной причины.

Использование автомата с меньшим током также создаёт нагрузку на сам автомат и сеть, поскольку он работает в режиме постоянного приближения к своему пределу. Это ускоряет износ устройства, повышает риск ложных срабатываний и даже выход из строя защитного элемента, что снижает безопасность электрической системы.

Правильный подбор автомата учитывает паспортные данные панели и параметры электрической сети. Например, если мощность панели составляет 7 кВт при 230 В, номинальный ток будет около 30 А (7000 Вт / 230 В ≈ 30,4 А). Установка автомата на 16 или 20 А приведёт к постоянным срабатываниям, поэтому использовать меньший номинал нецелесообразно.

Таким образом, установка автомата с меньшим током, чем требуется панели, ухудшает эксплуатацию техники и снижает надёжность электросети, а также повышает риск аварийных ситуаций. Выбор автомата должен строго соответствовать техническим требованиям варочной панели.

Какие последствия могут возникнуть при слишком большом номинале автомата

Автоматический выключатель с номиналом выше, чем требуется для варочной панели, не защитит проводку от перегрузок. При превышении допустимого тока проводка может перегреться, что повышает риск оплавления изоляции и короткого замыкания.

Например, если варочная панель рассчитана на ток 16 А, а установлен автомат на 25 А, проводка, предназначенная для 16 А, будет подвергаться нагрузкам, превышающим её возможности, без срабатывания защиты.

Это приводит к постепенному разрушению кабеля и может вызвать возгорание. Также возрастает вероятность выхода из строя самой варочной панели из-за недостаточной защиты цепи.

Чтобы избежать таких последствий, номинал автомата должен строго соответствовать техническим характеристикам оборудования и сечения кабеля, указанным в паспорте изделия и ПУЭ (Правила устройства электроустановок).

При выборе автомата лучше ориентироваться на минимально допустимый ток, который обеспечит своевременную защиту без ложных срабатываний. Если есть сомнения, стоит проконсультироваться с квалифицированным электриком.

Типичные ошибки при выборе автомата для варочной панели и как их избежать

Ошибка №1 – выбор автомата с номиналом ниже расчетного тока варочной панели. Это приводит к постоянному срабатыванию защиты, особенно при одновременном включении нескольких конфорок. Например, если варочная панель потребляет 32 А, автомат на 16 А быстро выбьет электричество. Рекомендуется выбирать автомат с током, превышающим максимальную нагрузку панели, но не более чем на 20% выше расчетного значения.

Ошибка №2 – игнорирование типа автомата. Для варочных панелей часто подходят автоматические выключатели типа C, так как они выдерживают кратковременные пусковые токи, характерные для нагревательных элементов. Использование автомата типа B приведет к частым ложным срабатываниям, так как они срабатывают при меньших перегрузках.

Ошибка №3 – пренебрежение рекомендациями производителя варочной панели. На технической маркировке указывается рекомендуемый номинал автомата, который учитывает специфику электроники и элементов нагрева. Несоблюдение этих рекомендаций может привести к преждевременному выходу из строя оборудования или нестабильной работе.

Ошибка №4 – недостаточный сечение проводки при выборе автомата с высоким номиналом. Если автомат рассчитан на 40 А, а проводка – на 16 А, при перегрузке провода перегреются, что опасно. Важно согласовывать сечение кабеля с номиналом автомата согласно ПУЭ.

Ошибка №5 – установка общего автомата на несколько бытовых приборов, включая варочную панель. В случае перегрузки сложно определить источник проблемы, а автомат может не сработать должным образом из-за общей нагрузки. Варочную панель лучше защитить отдельным автоматом, соответствующим ее потребляемому току.

Для правильного выбора автомата необходимо:

1. Определить максимальный ток нагрузки варочной панели (указывается в паспорте или на этикетке).

2. Выбрать автомат с током на 10-20% выше этого значения.

3. Использовать автомат типа C для надежной работы с нагревательными элементами.

4. Проверить соответствие сечения проводки номиналу автомата.

5. Избегать объединения варочной панели с другими приборами под одним автоматом.

Как правильно рассчитать ток автомата с учётом длины и сечения проводки

Для выбора автомата защиты учитывают не только номинальный ток варочной панели, но и параметры электропроводки. Основной показатель – ток, который может безопасно пропускать проводка без перегрева. Он зависит от сечения кабеля и длины линии.

Сечение провода определяет максимально допустимый ток: например, медный провод сечением 2,5 мм² рассчитан на 20–25 А при длине до 10 м. При увеличении длины снижается допустимый ток из-за роста сопротивления и тепловых потерь. Для линии длиной более 10 м ток автомата необходимо уменьшить примерно на 10-15% от номинального значения, чтобы избежать перегрева.

Если сечение меньше рекомендуемого, допустимый ток уменьшается, что требует выбора автомата с меньшим номиналом. Для алюминиевого кабеля токопропускная способность ниже, чем у медного, примерно на 20%, поэтому расчет проводят с учётом этого фактора.

Пример: варочная панель с номинальным током 32 А подключена к медному кабелю 4 мм² длиной 15 м. При длине до 10 м этот кабель поддерживает до 35 А, но на 15 м ток снижают примерно на 10%, то есть до 31,5 А. Автомат выбирают на 32 А, учитывая близкое соответствие с допустимой нагрузкой.

Проверка защитного автомата по току и проводке необходима для предотвращения перегрева, коротких замыканий и выхода оборудования из строя. В случае сомнений проводят тепловой расчёт с помощью специальных формул и таблиц или обращаются к специалистам.

Вопрос-ответ:

Как выбрать автоматический выключатель для варочной панели по амперам?

Для выбора автомата нужно знать мощность варочной панели и напряжение сети. Обычно мощность указана в ваттах на самом устройстве или в инструкции. Зная мощность, можно рассчитать ток по формуле: ток (А) = мощность (Вт) / напряжение (В). Например, если мощность варочной панели 7 кВт, а напряжение 230 В, то ток составит примерно 30 Ампер. Для такой нагрузки выбирают автомат на 32 А, чтобы обеспечить запас и надежность работы.

Почему важно правильно подобрать ампераж автомата для варочной панели?

Если автомат рассчитан на слишком малый ток, он будет часто срабатывать, особенно при включении нескольких конфорок. Это вызовет неудобства и может привести к повреждению оборудования. Если же автомат слишком мощный, он не защитит проводку от перегрузок, что может привести к перегреву и возгоранию. Поэтому важно подобрать выключатель с током, который соответствует характеристикам панели и проводки.

Можно ли использовать автомат на 16 ампер для варочной панели мощностью 5 кВт?

Для варочной панели мощностью 5 кВт при напряжении 230 В расчетный ток будет около 22 ампер. Автомат на 16 А в таком случае будет срабатывать слишком часто, особенно при одновременной работе нескольких конфорок. Поэтому для такой панели лучше выбрать автомат с током 25 или 32 А. Это обеспечит стабильную работу и защиту электропроводки.

Какие последствия могут быть, если поставить автомат с завышенным номиналом для варочной панели?

Автомат с завышенным номиналом не сможет вовремя отключить питание при перегрузке или коротком замыкании. Это приведет к перегреву проводов и повышает риск возгорания. В случае неисправности варочной панели такое решение создаёт опасную ситуацию для безопасности дома. Поэтому подбирать автомат нужно строго по расчетным параметрам нагрузки и характеристикам кабеля.

Как влияет длина и сечение кабеля на выбор автомата для варочной панели?

Если кабель длинный или имеет недостаточное сечение, то ток, допустимый для такой проводки, будет меньше. В этом случае даже при правильном номинале автомата возможен перегрев проводки. Чтобы избежать этого, нужно учитывать сечение провода и длину линии при выборе автомата, иногда стоит подобрать автомат с меньшим номиналом или использовать кабель с большим сечением.

На какой ток должен быть рассчитан автоматический выключатель для варочной панели?

Выбор автомата зависит от мощности варочной панели и напряжения в сети. Обычно для стандартных электрических варочных панелей с мощностью около 6–7 кВт рекомендуют автоматы на 32 А. Это связано с тем, что максимальный ток, который может потреблять панель, рассчитывается по формуле: мощность, делённая на напряжение (например, 7000 Вт / 220 В ≈ 32 А). Чтобы обеспечить безопасность и стабильную работу, автомат должен выдерживать этот ток с небольшим запасом. Если автомат будет рассчитан на меньший ток, он может часто срабатывать при нормальной работе панели.

Можно ли использовать автомат на 16 ампер для варочной панели мощностью 5 кВт?

Автомат на 16 А подходит для устройств с меньшим током нагрузки. Для варочной панели мощностью 5 кВт расчет тока будет таким: 5000 Вт / 220 В ≈ 22,7 А. Это превышает номинал автомата на 16 А, и использование такого устройства может привести к частым отключениям из-за перегрузки. В этом случае лучше подобрать автомат на 25 А или 32 А, чтобы обеспечить стабильную защиту и избежать срабатываний. Использование слишком слабого автомата не обеспечит надежную работу и может привести к повреждению оборудования или проблемам с электросетью.
