Балка и ригель в чем разница

Балка – это горизонтальный конструктивный элемент, предназначенный для передачи нагрузки от перекрытий или крыши на опорные стены или колонны. В строительной практике балки чаще всего изготавливают из стали, бетона или дерева. Их основная функция – восприятие и распределение вертикальных нагрузок, при этом важна жёсткость на изгиб и способность противостоять деформациям.

Ригель – элемент каркасных конструкций, расположенный между колоннами и служащий для восприятия горизонтальных нагрузок, а также для жёсткости и устойчивости каркаса. В отличие от балки, ригель чаще применяется в фасадных и каркасных системах, выполняя роль связующего звена между вертикальными элементами и предотвращая смещения.

В строительстве выбор между балкой и ригелем определяется задачами конструкции: балки оптимальны для перекрытий и несущих систем, ригели – для создания жёсткого каркаса и обеспечения устойчивости при ветровых или сейсмических нагрузках. Для точного проектирования важно учитывать тип нагрузки, материал и форму сечения элемента.

Балка и ригель: отличие и применение в строительстве

Ригель – это горизонтальный элемент каркаса, соединяющий вертикальные стойки или колонны и обеспечивающий пространственную жесткость. В отличие от балки, ригель чаще несёт локальные нагрузки от заполнения стеновыми панелями или оконными блоками. Ригели обеспечивают распределение нагрузок между колоннами и предотвращают прогибы элементов каркаса.

Применение балки оправдано в случаях, когда необходимо перекрыть большие пролёты и обеспечить равномерное распределение нагрузки на опоры. Балки изготавливают из металла, железобетона или дерева в зависимости от типа конструкции и требований к прочности.

Ригели применяются преимущественно в каркасных конструкциях для жёсткой связи стоек и предотвращения смещений. В многоэтажных зданиях ригели используются для крепления ограждающих конструкций и монтажа инженерных систем. Они изготавливаются из того же материала, что и стойки, чтобы обеспечить совместную работу элементов.

При проектировании важно учитывать, что балки рассчитываются на изгибающие моменты и вертикальные нагрузки, а ригели – на местные нагрузки и усилия сдвига. Правильное сочетание этих элементов обеспечивает долговечность и безопасность строительной конструкции.

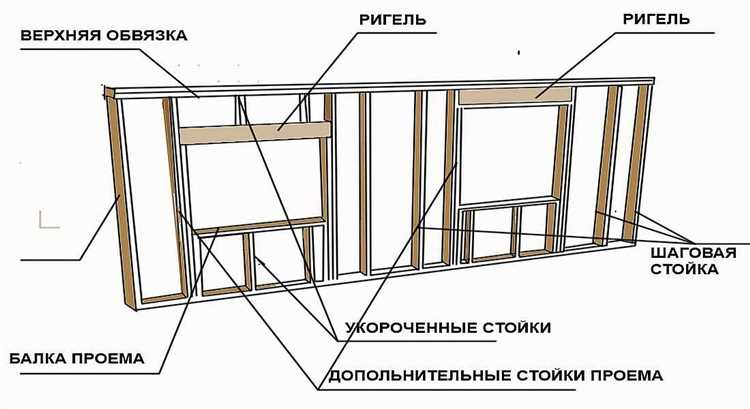

Конструктивные особенности балки и ригеля

Балка и ригель представляют собой несущие горизонтальные элементы, однако их конструктивные параметры и область применения различаются.

• Балка чаще всего изготавливается из монолитного железобетона, стали или дерева и предназначена для восприятия нагрузок, передаваемых от плит перекрытий, стен или других конструкций, на опоры.
• Типичные сечения балок – прямоугольные, двутавровые, тавровые, их размеры рассчитываются с учетом пролета и нагрузок, при этом минимальная высота сечения балки обычно составляет от 1/15 до 1/20 пролета.
• Конструкция балки ориентирована на восприятие изгибающих моментов и поперечных сил, поэтому армирование или армокаркас должны обеспечивать прочность на растяжение в нижней зоне и сжатие в верхней.
• Ригель – элемент каркасной конструкции, чаще применяемый в стенах и фасадах, служит для распределения нагрузок от стеновых панелей или оконных проемов на колонны.
• Ригели изготавливают из металла или железобетона с меньшими сечениями, чем балки, при этом их высота может быть близка к ширине, что обусловлено необходимостью размещения элементов крепления и оконных рам.
• Ригель воспринимает преимущественно вертикальные нагрузки и несет функции распорных элементов, ограничивая деформации стеновых панелей и поддерживая жесткость фасадной системы.

Рекомендации по применению:

1. Для больших пролетов и значительных нагрузок выбирают балки с усиленным армированием и повышенной высотой сечения.
2. Ригели оптимальны в сборных каркасах и фасадных конструкциях, где важна точная интеграция с оконными системами и минимизация толщины элемента.
3. При проектировании необходимо учитывать различия в деформациях балок и ригелей для предотвращения трещинообразования в прилегающих конструкциях.

Основные функции балки и ригеля в несущих системах

Балка в несущих конструкциях обеспечивает передачу нагрузок с перекрытий, перекрывая пролёты между опорами. Она воспринимает изгибающие моменты и передаёт их на колонны или стены, снижая прогиб и обеспечивая жёсткость конструкции. Балки рассчитываются на устойчивость и прочность с учётом нагрузок от собственного веса, эксплуатационных нагрузок и ветровых или сейсмических воздействий.

Ригель выполняет функцию горизонтального связующего элемента между колоннами или стойками каркаса. Он распределяет сосредоточенные нагрузки, обеспечивая равномерное восприятие нагрузок всей несущей системой. Ригель важен для передачи усилий от заполнения проёмов, таких как окна и двери, на колонны, предотвращая локальные деформации.

В отличие от балки, ригель не всегда рассчитан на значительные изгибающие моменты, однако его жёсткость критична для устойчивости каркаса и правильного восприятия вертикальных и горизонтальных нагрузок. Выбор сечения и материала ригеля зависит от конструктивной схемы здания и характера нагрузок, часто применяются стальные или железобетонные профили с усилением.

В проектах с большими пролётами балки усиливают применением двутаврового сечения или композитных конструкций, ригели же интегрируют в систему жёстких каркасов для повышения общей стабильности здания.

Материалы для изготовления балок и ригелей

Сталь – наиболее распространённый материал для ригелей, благодаря высокой прочности и жёсткости. Применяются как горячекатаные профили (двутавры, швеллеры), так и сварные конструкции из листовой стали. Стальные ригели выдерживают значительные нагрузки и обеспечивают минимальный прогиб при пролётах свыше 6 метров.

Железобетон широко используется для изготовления балок и ригелей в зданиях с монолитным каркасом. Предварительно напряжённые и обычные железобетонные изделия обеспечивают высокую несущую способность, устойчивость к огню и коррозии. Железобетонные балки применяют при пролетах до 12 метров, ригели – для связки колонн и перекрытий.

Дерево остаётся актуальным материалом для балок в малоэтажном строительстве и деревянных домах. Используются клееные ламинированные балки, которые превосходят цельные по прочности и размеру пролётов (до 9 метров). Деревянные ригели применяются редко, чаще в декоративных и лёгких конструкциях.

Алюминиевые сплавы применяются в специализированных конструкциях с высокими требованиями к весу и коррозионной стойкости, например, в фасадах и навесных системах. Алюминиевые балки и ригели имеют ограниченное применение из-за меньшей жёсткости и высокой стоимости.

Выбор материала зависит от проектных требований, условий эксплуатации и экономической целесообразности. Для зданий с большими пролётами и высокими нагрузками предпочтительнее сталь и железобетон, в лёгких конструкциях – дерево и алюминий.

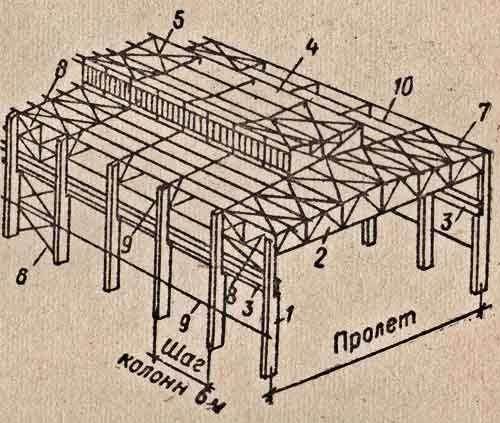

Разница в нагрузках на балки и ригели

Балка воспринимает преимущественно распределённые и сосредоточенные нагрузки от перекрытий, стен и конструктивных элементов, передавая их на опоры или колонны. Нагрузки на балки чаще всего имеют характер изгибающего момента с максимальным напряжением в средней части пролёта.

Ригель предназначен для восприятия горизонтальных и частично вертикальных нагрузок в каркасных конструкциях, чаще действует как связующий элемент между колоннами. Ригель испытывает комбинированное воздействие изгиба и сдвига, а также иногда крутящий момент в местах закрепления.

Рекомендации по расчету нагрузок: для балок важен точный учёт пролёта и равномерности нагрузки, учитывая возможные сосредоточенные силы от оборудования или перегородок. Для ригелей следует особое внимание уделять совместной работе с колоннами и анализу опорных реакций, так как ригель не только передает нагрузку, но и стабилизирует каркас.

В сравнении с балками ригели работают при меньших прогибах, но более критичны к местным напряжениям и концентрации сил в узлах соединения. Отсюда важен тщательный выбор сечений и материала с учётом условий эксплуатации и вида нагрузки.

Типичные ошибки при выборе балки или ригеля

Ошибки при выборе балки или ригеля чаще всего связаны с неправильной оценкой нагрузок и особенностей конструкции. Это ведёт к недостаточной прочности, избыточным расходам или сложностям при монтаже.

• Игнорирование типа нагрузки. Балки рассчитаны на восприятие преимущественно изгибающих моментов, тогда как ригели часто работают в сочетании с вертикальными и горизонтальными нагрузками. Неправильный выбор приводит к преждевременному износу или деформациям.
• Неправильный расчёт пролёта. Балки оптимальны для больших пролётов с равномерной нагрузкой. Ригели лучше подходят для коротких пролетов и более сложных систем, таких как каркасы с множеством опор. Использование ригеля на большом пролёте без усиления чревато прогибом и вибрациями.
• Недооценка жёсткости конструкции. Балки обладают большей жёсткостью на изгиб, ригели же при тех же размерах могут уступать. Ошибка – выбирать ригель для несущих элементов, где требуется минимальный прогиб.
• Пренебрежение видом материала. Стальные балки и ригели имеют разную конфигурацию сечения, что влияет на несущую способность. Например, двутавры – стандарт для балок, а ригели часто выполняются из уголков или швеллеров. Выбор неподходящего профиля снижает долговечность и устойчивость.
• Неправильное учёт соединений. Ригели обычно соединяются с колоннами и другими элементами при помощи сварки или болтовых соединений с жёсткими узлами. Балки могут иметь свободные или шарнирные опоры. Ошибка – использовать неподходящий тип соединения, что ухудшает распределение нагрузок.

Для правильного выбора необходимо:

1. Определить характер и величину нагрузок, включая временные и динамические.
2. Проанализировать схему опирания и пролёты с учётом деформаций.
3. Подобрать профиль и материал с учётом технологических требований монтажа и эксплуатации.
4. Проконсультироваться с проектировщиком для проверки совместимости конструкции и безопасности.

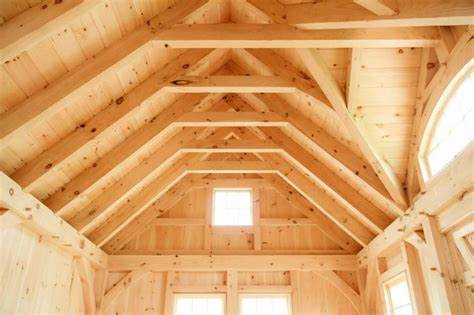

Примеры использования балок в жилом строительстве

Балочные конструкции широко применяются для организации перекрытий между этажами. Например, деревянные балки сечением 150×50 мм используют в частных домах для создания надежных и экономичных межэтажных перекрытий с шагом установки 600 мм. Такой размер обеспечивает оптимальное распределение нагрузки и снижает прогиб.

В кирпичных и монолитных зданиях применяют железобетонные балки длиной до 6 метров, которые выдерживают нагрузки от несущих стен и внутреннего оборудования. Балки из железобетона часто монтируются с использованием армирующего каркаса из стальной арматуры класса A500C для повышения прочности и долговечности.

Металлические балки из горячекатаной стали применяют в домах с большими пролетами, например, в коттеджах с панорамными окнами и открытыми планировками. Пролет металлических балок может достигать 8-10 метров без дополнительных опор, что позволяет увеличить полезное пространство и упростить внутреннее зонирование.

Для обеспечения пожарной безопасности и снижения веса перекрытий часто используют композитные балки с деревянным сердечником и стальными накладками. Такие конструкции применяют в каркасных домах, где важна точность геометрии и минимальная усадка.

При монтаже балок важно соблюдать правила крепления: использование анкерных болтов для фиксации железобетонных и металлических элементов, а также монтажных пластин и деревянных шпилек для деревянных балок обеспечивает устойчивость и долговечность конструкции.

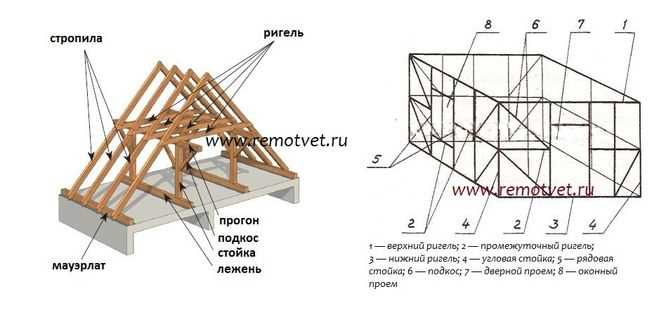

Применение ригелей в каркасных и промышленных зданиях

Ригели в каркасных конструкциях выполняют функцию горизонтальных связей между колоннами, обеспечивая распределение нагрузок и жесткость рам. В каркасных зданиях из металла или железобетона ригели изготавливают из прокатных двутавровых балок или сварных профильных элементов с учетом требований по несущей способности и прогибам. Их сечение рассчитывают с учетом нагрузок от перекрытий, стеновых ограждений и ветровых воздействий.

В промышленных зданиях ригели применяются для поддержки тяжелых крановых путей и оборудования. Здесь критичен выбор материала и сечения, способных выдерживать динамические нагрузки. Для таких объектов часто используют стальные ригели с усиленными узлами крепления и дополнительной продольной ребристостью для повышения прочности.

Монтаж ригелей в каркасах предусматривает точное выверение положения, жесткое соединение с колоннами через сварные или болтовые узлы. Ошибки в монтаже снижают общую устойчивость конструкции и могут привести к деформациям. Для промышленных зданий рекомендуется применять ригели с антикоррозийным покрытием, особенно в агрессивных средах или при наружном расположении.

При проектировании ригелей необходимо учитывать их роль в работе каркаса как в статическом, так и в динамическом режимах. Ригели должны обеспечивать передачу усилий на опоры без избыточных прогибов и вибраций, что особенно важно при наличии мостовых кранов и тяжелого технологического оборудования.

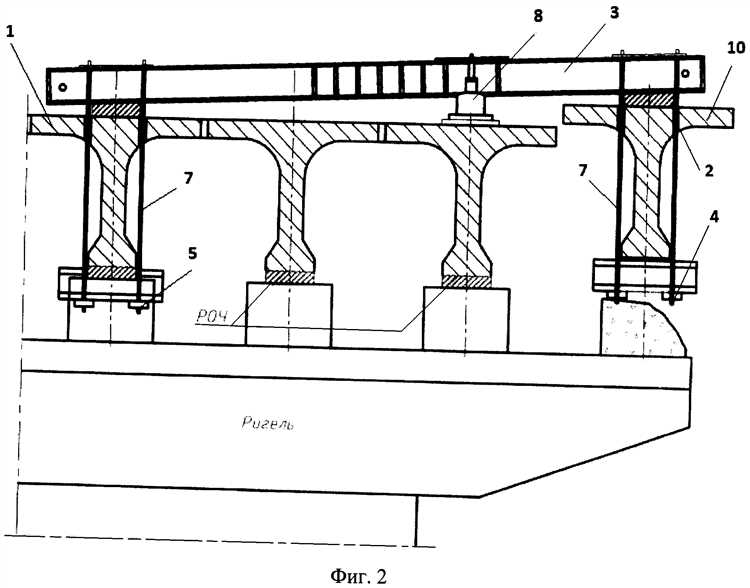

Требования к монтажу и соединению балок и ригелей

Монтаж балок и ригелей требует точного соблюдения проектных размеров и технологии установки для обеспечения прочности и долговечности конструкции. Балки устанавливаются с контролем горизонтальности и уровня, с допуском отклонений не более 5 мм на 1 метр длины. Ригели фиксируются с обязательным выравниванием по высоте и отвесу, чтобы исключить перераспределение нагрузок.

Соединения должны выполняться согласно нормативам СП 52.13330, с применением сварных, болтовых или анкерных креплений, соответствующих классу прочности стали. Болты используются с усилием затяжки, контролируемым динамометрическим ключом, минимальное значение крутящего момента определяется расчетом на сдвиг и сжатие.

Места сопряжения балок и ригелей должны иметь плоскости с точностью не хуже 1 мм, что предотвращает появление местных напряжений. При сварке швы проверяют на отсутствие трещин и непроваров ультразвуковым или магнитопорошковым контролем. Обязательна защита от коррозии – окраска или обработка антикоррозийными составами до и после монтажа.

Для ригелей, закрепляемых на балках, рекомендуется использование монтажных пластин толщиной не менее 10 мм, привариваемых по всей площади соприкосновения. Балки и ригели должны иметь зазоры для температурного расширения, рассчитываемые исходя из коэффициента линейного расширения стали 12·10⁻⁶ °C⁻¹.

Установка элементов выполняется с применением специализированного подъемного оборудования, позволяющего исключить смещение и повреждения в процессе монтажа. После установки креплений необходима проверка жесткости соединений нагрузочным тестированием не менее 10% от расчетной нагрузки.

Вопрос-ответ:

Чем конструктивно отличается балка от ригеля в строительстве?

Балка — это горизонтальный элемент конструкции, который принимает на себя нагрузки от перекрытий и передает их на опоры. Ригель также горизонтальный элемент, но чаще используется для связывания колонн или стоек и может нести как нагрузки, так и служить жесткой перемычкой. Основное отличие в том, что балка предназначена для восприятия изгибающих нагрузок, а ригель — для соединения элементов каркаса и передачи усилий между ними.

Где чаще применяют ригели, а где балки в зданиях различного назначения?

Ригели обычно встречаются в каркасных конструкциях, например, в металлоконструкциях или железобетонных зданиях, где они соединяют колонны, создавая жесткий каркас. Балки применяются в перекрытиях жилых и общественных зданий, в мостах и других сооружениях, где нужно обеспечить поддержку пола или кровли. Таким образом, балки служат главным образом для поддержки и передачи вертикальных нагрузок, а ригели — для обеспечения устойчивости и жесткости каркаса.

Можно ли заменить балку ригелем при проектировании? Как это повлияет на конструкцию?

Заменить балку ригелем не всегда возможно, так как эти элементы выполняют разные функции и испытывают разные нагрузки. Если ригель проектируется для соединения стоек, он может иметь меньшую несущую способность по вертикальным нагрузкам, чем балка, которая предназначена именно для таких нагрузок. Использование ригеля вместо балки может потребовать дополнительных расчетов и усиления конструкции, чтобы избежать деформаций и обеспечить безопасность здания.

Какие материалы чаще используют для изготовления балок и ригелей, и почему?

Балка может быть изготовлена из дерева, стали, железобетона или комбинированных материалов, в зависимости от требований к нагрузке и условиям эксплуатации. Ригели обычно делают из стали или железобетона, поскольку эти материалы обеспечивают необходимую жесткость и прочность для связки элементов каркаса. Выбор материала определяется также экономической целесообразностью и технологическими возможностями строительства.

Как влияет форма и размеры балки и ригеля на их несущую способность?

Форма и размеры напрямую влияют на прочность и жесткость балок и ригелей. Например, балки с увеличенной высотой сечения способны выдерживать большие изгибающие моменты, а увеличение ширины сечения повышает устойчивость к сдвигу. Для ригелей важна не только прочность на изгиб, но и жесткость при передаче усилий между колоннами, поэтому их форма часто оптимизируется для минимизации деформаций и обеспечения устойчивости всего каркаса.

Чем отличается балка от ригеля в строительстве?

Балка — это горизонтальный элемент конструкции, который служит для передачи нагрузки от перекрытий, стен или других элементов на опоры или колонны. Ригель, в свою очередь, чаще применяется в каркасных конструкциях и представляет собой горизонтальный элемент, соединяющий вертикальные стойки или колонны, при этом он участвует в распределении нагрузок между ними. Основное отличие в том, что балка работает как несущий элемент, а ригель — как связующий, обеспечивающий жесткость и устойчивость каркаса.

Где и как обычно применяются балки и ригели в строительных конструкциях?

Балка обычно используется в перекрытиях зданий, мостах, а также при возведении каркасных и монолитных сооружений для передачи весовых нагрузок на опоры. Она принимает вертикальные нагрузки и передает их дальше. Ригель применяется в каркасных стенах и фасадах, где соединяет вертикальные элементы и помогает равномерно распределять горизонтальные нагрузки, такие как ветровые или сейсмические воздействия. В отличие от балки, ригель работает в составе системы, повышая общую жесткость конструкции.
