Современная ракетка для настольного тенниса – это результат точной инженерии и десятков этапов ручной и машинной обработки. Производство начинается с выбора древесины: чаще всего используют липу, ель или клен, реже – балсу, известную своей легкостью. Каждый тип древесины влияет на скорость и контроль мяча, поэтому производители тщательно подбирают комбинации для достижения нужных характеристик.
Основой ракетки служит многослойный шпон, склеиваемый под прессом при высокой температуре. Обычно это 5–7 слоев, чередующихся по направлению волокон для повышения прочности. Некоторые модели включают углеродное волокно или арилат – эти материалы добавляют жесткости и увеличивают зону стабильного отскока (sweet spot).
После формовки основания его обрабатывают на станках с ЧПУ, придавая точную форму и удаляя лишний материал. Контур обрабатывают вручную для удобства хвата. Затем наносят накладки: для атаки – более жесткие и липкие, для обороны – мягкие с высоким сцеплением. Важное значение имеет толщина губки под накладкой: 2,1 мм – выбор агрессивных игроков, 1,5 мм – для контроля и чувства мяча.
Клеевой состав между основанием и накладкой подбирается индивидуально – он должен сохранять эластичность и не разрушать губку. После склейки ракетка отправляется в пресс минимум на 12 часов, чтобы исключить деформации. Завершающий этап – тестирование: измерение веса, баланса и отскока с использованием стенда и роботизированного маятника.
Качественная ракетка – это не просто инвентарь, а продуманный инструмент, где каждый миллиметр влияет на результат игры.

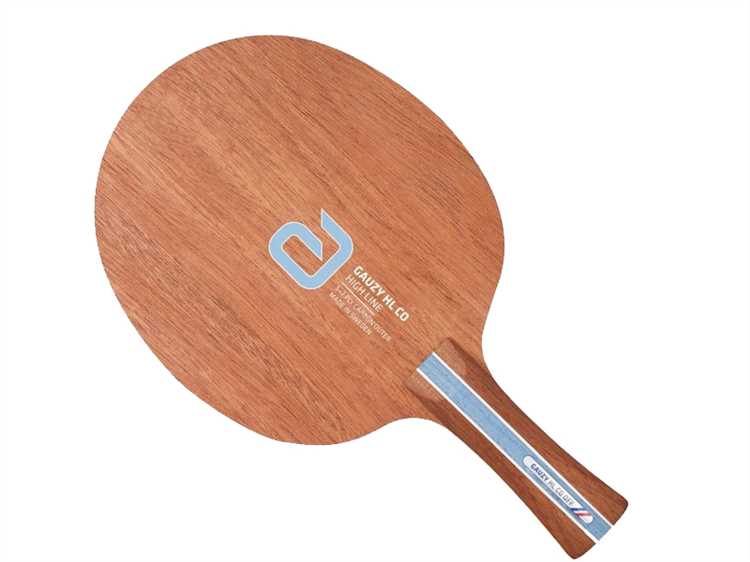

Выбор древесины для основания ракетки
Качество основания ракетки напрямую зависит от свойств древесины. Чаще всего используют липу, фанеру из клёна, абачи (оба), хиноки, айюс и бальзу. Каждый вид древесины влияет на скорость, контроль и вибрацию при ударе.
Липа – одна из самых популярных пород: она обеспечивает умеренную жёсткость и отличное чувство мяча. Подходит для игроков, делающих акцент на контроль. Айюс часто используют в центральном слое за счёт его стабильности и лёгкости. Это хороший выбор для универсальных оснований.
Бальза – одна из самых лёгких пород, что позволяет создавать очень быстрые основания при минимальном весе. Однако она хрупкая и требует точного ламинирования. Хиноки – японская кедровая древесина с уникальной комбинацией эластичности и жёсткости. Подходит для атакующих оснований с высоким уровнем чувствительности.
Клён – твёрдый и плотный, используется в наружных слоях для увеличения скорости. Фанера из клёна даёт жёсткость и прямолинейный отскок. Абачи применяется для внутренней прослойки, так как хорошо гасит вибрации и облегчает конструкцию.
Выбор комбинации зависит от стиля игры: атакующие игроки предпочитают жёсткие породы (бальза, хиноки, клён), защитники – мягкие и вибропоглощающие (айюс, абачи). Качественное основание должно сочетать устойчивость, правильную динамику отскока и точную передачу ощущений через ручку.
Технология склеивания слоёв основания
Основание ракетки состоит из нескольких слоёв древесины или композитных материалов, которые склеиваются под высоким давлением. Качество склейки напрямую влияет на упругость, контроль и долговечность ракетки.
Для склеивания используется термореактивный клей на основе смол, чаще всего – эпоксидный или меламиновый. Его наносят тонким равномерным слоем на каждую поверхность, избегая излишков, чтобы не утяжелить конструкцию. После нанесения клей активируют при температуре 60–90°C, в зависимости от состава.
Слои укладывают с чередованием волокон: продольные и поперечные направления позволяют добиться устойчивости к деформации. Наиболее распространённая схема – 5 или 7 слоёв с центральным сердечником из более мягкой древесины (например, абачи) и внешними слоями из твёрдых пород (лимба, кото).
Заготовку помещают в пресс с усилием от 10 до 30 тонн. Время прессования составляет от 30 минут до 2 часов в зависимости от толщины и состава клея. Неправильно рассчитанное давление или время приводит к расслоению или потере упругости.
После прессования основание выдерживается при комнатной температуре не менее 24 часов. Этот этап необходим для полного отверждения клея и стабилизации геометрии. Только после этого начинается фрезеровка и шлифовка заготовки под нужную форму.
Прессование и формование заготовки
Основу ракетки составляет многослойная деревянная заготовка, чаще всего из фанеры толщиной 5–7 мм. Каждый слой выбирается с учетом плотности и гибкости: наружные – твердые породы (клён, лимба), внутренние – более мягкие (бальза, абачи).
Процесс начинается с калибровки шпона по толщине и влажности (оптимально 6–8%). Затем слои обрабатываются термопрессом:
- Температура прессования: 90–110°C
- Давление: 8–10 МПа
- Время выдержки: 30–45 минут
Клеящий состав – термостойкий синтетический клей на основе смол – наносится равномерно валиками. Особое внимание уделяется равномерности проклейки по всей площади, иначе появляются микродефекты в отскоке мяча.
После прессования блок остужают 12–24 часа при контролируемой влажности, затем вырубают заготовки под форму ракетки. Обычно используется штамповка по шаблону с допуском не более ±0.1 мм.
Важно соблюдать симметрию слоев относительно центральной оси: даже минимальное отклонение влияет на баланс и поведение ракетки при вращении мяча.

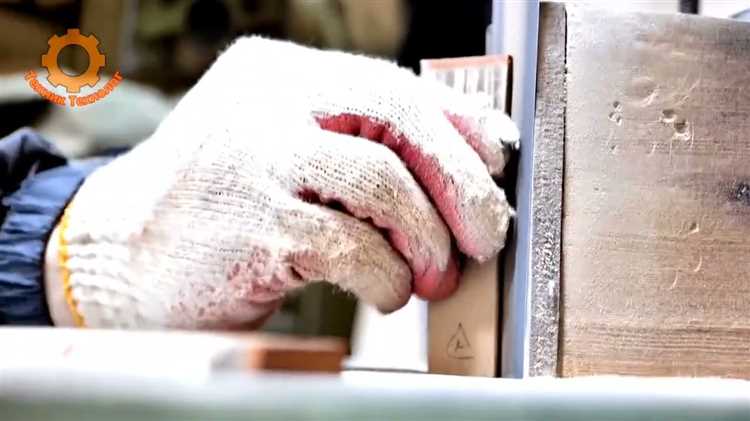

Обработка и шлифовка формы основания
После склеивания фанерных слоёв заготовку основания обрезают по заранее заданному шаблону. Для точности применяются фрезерные станки с ЧПУ, обеспечивающие отклонение не более 0,1 мм от чертежа. Это важно для соблюдения баланса и аэродинамики ракетки.
Затем приступают к шлифовке. Используются абразивные ленты с зернистостью от P120 до P320. Первый этап – грубая шлифовка для устранения перепадов по толщине. Второй – тонкая шлифовка для придания поверхности гладкости, необходимой для комфортного захвата и равномерной проклейки накладок.
Особое внимание уделяется краям основания. Они скругляются вручную или на шлифовальных станках с малым радиусом, чтобы предотвратить травмирование руки игрока. Оптимальный радиус скругления – 2–3 мм.
Контроль качества включает визуальную проверку на наличие заусенцев и микротрещин, а также тест на симметрию формы с помощью калибровочной рамки. Нарушения геометрии даже на доли миллиметра могут повлиять на траекторию отскока мяча.

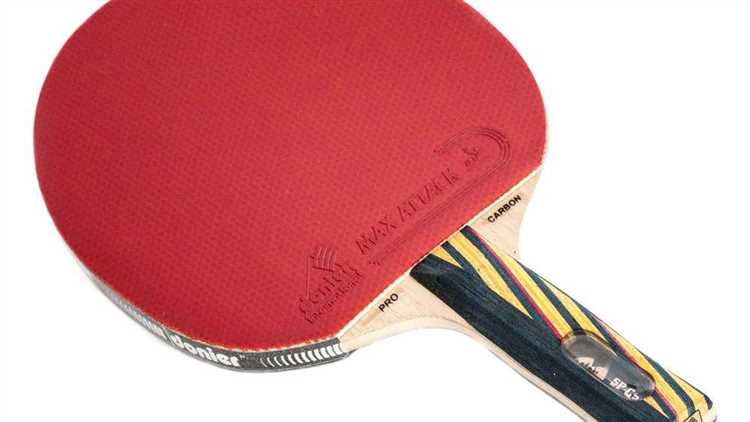

Выбор и подготовка накладок
Для профессиональной ракетки критично подобрать накладки, соответствующие стилю игры и типу основания. Игрокам, ориентированным на атаку, подойдут накладки с высоким коэффициентом трения и жесткой губкой толщиной 2,0–2,2 мм. Защитникам предпочтительнее мягкие губки толщиной 1,0–1,5 мм с минимальной липкостью верхнего слоя.
Перед приклеиванием накладки хранятся в герметичных упаковках при температуре 18–22°C. Поверхность основания должна быть обезжирена спиртосодержащим раствором. Используется водно-дисперсионный клей, наносимый равномерным слоем на обе поверхности. Время подсушки – около 10 минут при нормальной влажности.
Приклеивание проводится под прессом или роликом с усилием 2–4 кг. После склеивания ракетку выдерживают под нагрузкой минимум 2 часа. Излишки накладки обрезаются острым макетным ножом вдоль контура основания. Края шлифуются абразивной бумагой зернистостью P400–P600 до исчезновения заусенцев.
Изменение характеристик губки термообработкой (например, бустинг) применяется строго индивидуально. Необходимо учитывать, что чрезмерное увеличение эластичности может привести к нестабильному отскоку и нарушению правил ITTF.
Процесс наклеивания накладок на основание
Ключевой этап в производстве ракеток – точное и надежное приклеивание накладок к основанию. Вначале основание тщательно очищают от пыли и масел с помощью изопропилового спирта. Для клеевого состава чаще используют водно-полиуретановые или латексные клеи с высоким уровнем адгезии и эластичности, что обеспечивает долговечность и равномерное сцепление.
Клей наносят равномерным слоем толщиной около 0,1–0,15 мм с помощью специального аппликатора или ролика. Избыток клея удаляют, чтобы избежать деформации накладки. Накладку прикладывают к основанию и аккуратно разглаживают резиновым шпателем, устраняя воздушные пузыри, которые снижают контакт и влияют на игровые характеристики.
После установки накладок ракетку помещают под пресс с силой давления 2–3 кг/см² на 5–10 минут. Это гарантирует равномерное распределение клея и предотвращает отклеивание в процессе эксплуатации. Важно соблюдать температурный режим 20–25 °C, так как при пониженных температурах клей хуже сцепляется, а при повышенных – быстрее теряет эластичность.
Завершающий этап – проверка качества приклеивания. Основание с накладками проверяют на наличие пузырей и отслоений с помощью просвета на свет или легкого прогиба. Накладки с обнаруженными дефектами снимают и процесс повторяют с новым клеем, чтобы избежать снижения игровых характеристик ракетки.
Обрезка и финишная обработка краёв ракетки
После формовки основы ракетки приступают к точной обрезке краёв, что обеспечивает правильную геометрию и комфорт при игре. Обрезка выполняется с точностью до ±0,1 мм с использованием компьютеризированных фрезерных станков, позволяющих задавать индивидуальные контуры.
Основные этапы обрезки и обработки:
- Фиксация заготовки в станке с контролем положения по трём координатам.
- Фрезеровка края с применением алмазных инструментов для минимизации микротрещин и сколов.
- Удаление излишков клея и волокон древесины, чтобы предотвратить расслаивание и повреждения в процессе эксплуатации.
После обрезки края проходят шлифовку с зернистостью 320–400, что обеспечивает гладкость поверхности и исключает возможность травмирования руки при удержании ракетки. Для защиты древесины и повышения износостойкости применяется покрытие из полиуретанового лака толщиной 10–15 микрон, наносимое в 2–3 слоя с просушкой между этапами.
- Рекомендуемая толщина финального слоя лака – не менее 12 микрон для оптимальной прочности.
- Контроль равномерности покрытия проводится ультрафиолетовым сканером.
- На финальном этапе края обрабатывают мелкозернистой шкуркой (600–800), чтобы убрать следы лака и придать матовость, повышающую сцепление с ладонью.
Край ракетки должен быть не только эстетичным, но и функциональным: отсутствие острых углов и шероховатостей снижает риск повреждений и улучшает эргономику. В промышленном производстве процесс завершает автоматический визуальный контроль с помощью камер высокого разрешения, фиксирующих дефекты до 0,05 мм.
Контроль качества готовой ракетки
Каждая ракетка проходит проверку на соответствие техническим параметрам: вес, баланс и толщина лезвия измеряются с точностью до 0,1 грамма и 0,05 мм соответственно. Вес готовой ракетки обычно варьируется в диапазоне 150–180 грамм, отклонения сверх ±2 грамм считаются браком.
Балансировка определяется с помощью специализированных центровочных станков: точка баланса должна находиться в пределах 70–75 мм от ручки. Нарушение этого параметра влияет на управляемость и скорость удара.
Для проверки прочности соединения ручки с лезвием используется метод виброанализатора, выявляющий микротрещины и дефекты клеевого слоя. Допустимый уровень вибраций не должен превышать 3,5 мм/с.
Поверхность лезвия оценивается визуально и под микроскопом при 20-кратном увеличении на отсутствие неровностей и расслаиваний древесных слоев. Любые трещины считаются основанием для возврата изделия на доработку.
Резиновое покрытие тестируется на адгезию с лезвием: сила отрыва должна быть не менее 2 Н/см, что гарантирует долговечность сцепления в процессе игры.
Финальная проверка – тест ударов роботом-симулятором: ракетка должна выдержать не менее 10 000 циклов без изменения геометрии и ухудшения качества покрытия.
Вопрос-ответ:
Из каких материалов изготавливают основу ракетки для настольного тенниса?
Основу ракетки обычно делают из нескольких слоев древесины, склеенных между собой. Чаще всего используется клен, липа или бальза, которые обеспечивают хорошее сочетание прочности и легкости. Иногда для улучшения характеристик добавляют тонкие слои карбона или стекловолокна, что увеличивает упругость и скорость удара.
Как происходит нанесение резинового покрытия на ракетку?
Резиновое покрытие приклеивают на деревянную основу с помощью специального клея. Резина состоит из губчатого слоя и верхнего гладкого или шипованного слоя. Для качественного приклеивания поверхность основы тщательно очищают и обезжиривают, затем резину ровно накладывают и прессуют, чтобы избежать пузырей и неровностей, которые могут повлиять на игру.
Почему важна толщина губчатого слоя резины на ракетке?
Толщина губчатого слоя значительно влияет на поведение мяча при ударе. Более толстый губчатый слой придает ракетке большую скорость, так как он действует как пружина, обеспечивая сильный отскок. Тонкий губчатый слой дает больше контроля и точности, что позволяет лучше управлять мячом при различных типах ударов. Выбор толщины зависит от стиля игры и уровня подготовки спортсмена.
Какие этапы контроля качества проходят ракетки перед продажей?
После изготовления ракетки проходят несколько проверок. Сначала проверяют ровность поверхности и отсутствие дефектов древесины. Затем измеряют вес и баланс, чтобы он соответствовал стандартам. Резиновое покрытие проверяют на прочность сцепления и отсутствие пузырей. В некоторых случаях ракетки проходят тесты на скорость и контроль в лабораторных условиях или даже на тренировках с профессиональными игроками.
Чем отличаются ракетки для любителей от профессиональных моделей?
Ракетки для любителей обычно имеют более мягкую основу и тонкий губчатый слой резины, что помогает лучше контролировать мяч и снижает скорость ударов. Профессиональные модели делают из более сложных материалов с добавлением карбона или других композитов, обеспечивающих большую жесткость и скорость. Резина у профессионалов чаще толще и обладает особенными характеристиками для создания вращения и силы удара. Также профессиональные ракетки могут быть более дорогими и требуют тщательного ухода.
