ИК обогреватели, благодаря направленному тепловому излучению, широко применяются для зонального отопления помещений, однако штатные методы управления часто ограничены – простое включение и выключение или примитивная регулировка мощности. Это не всегда позволяет достичь энергоэффективности и точного контроля температуры. Рассмотрим альтернативные решения, которые расширяют возможности управления без переплаты за «умные» модели.
Установка внешнего термореле – один из самых эффективных способов тонкой регулировки. Вместо стандартного ручного управления можно подключить выносной термостат с возможностью настройки температуры в диапазоне 5–35 °C. Современные модели позволяют задать суточные или недельные графики, а некоторые версии оснащаются Wi-Fi-модулем для удалённого контроля через смартфон.
Регуляторы мощности на основе симистора обеспечивают плавное управление интенсивностью нагрева. Они подключаются в разрыв фазы питания и позволяют снизить нагрузку на сеть, продлевая срок службы нагревательных элементов. Преимущество – компактность и возможность встраивания прямо в розетку или распределительную коробку. Рекомендуется выбирать устройства с защитой от перегрева и помех.
Для локального и автоматизированного управления можно применить системы «умного дома», интегрируя ИК обогреватель через реле или умную розетку. Это открывает доступ к управлению через голосовые помощники, сценарии и датчики присутствия. Особенно эффективно в нежилых помещениях, где важно минимизировать расход энергии при отсутствии людей.
Альтернативные методы регулировки позволяют не только повысить комфорт, но и оптимизировать энергопотребление. Выбор зависит от конкретных условий эксплуатации, доступного бюджета и требований к автоматизации. Главное – обеспечить безопасность при подключении, особенно при работе с мощными приборами и нестандартными схемами управления.
Использование диммера для ступенчатого изменения мощности
Диммер позволяет регулировать мощность ИК обогревателя, уменьшая напряжение на нагрузке. Для ИК-обогревателей с нихромовыми или углеродными нагревательными элементами предпочтительны симисторные диммеры, рассчитанные на соответствующую мощность (не менее 1,2×номинальной мощности обогревателя).
- Подключение диммера должно производиться только в разрыв фазного провода. Нарушение этого правила ведёт к снижению безопасности и возможности короткого замыкания.
- Не рекомендуется использовать диммеры с ШИМ (широтно-импульсной модуляцией) для приборов без активной коррекции мощности – это может привести к пульсациям и неустойчивой работе.
- Для ступенчатой регулировки выбираются диммеры с фиксированными уровнями (например, 50%, 75%, 100%). Это исключает перегрев устройства и повышает надёжность.
- При выборе диммера важно учитывать минимальный порог напряжения. Если он ниже 180 В, то нагрев будет слабым или нестабильным.
Перед установкой необходимо проверить совместимость обогревателя с фазовым регулированием. Некоторые модели оснащены встроенными контроллерами, которые блокируют работу при изменении напряжения.
Для безопасной работы рекомендуется использовать диммер с термозащитой и встроенным предохранителем. Монтаж должен производиться в вентиляционном корпусе, исключающем перегрев электронных компонентов.

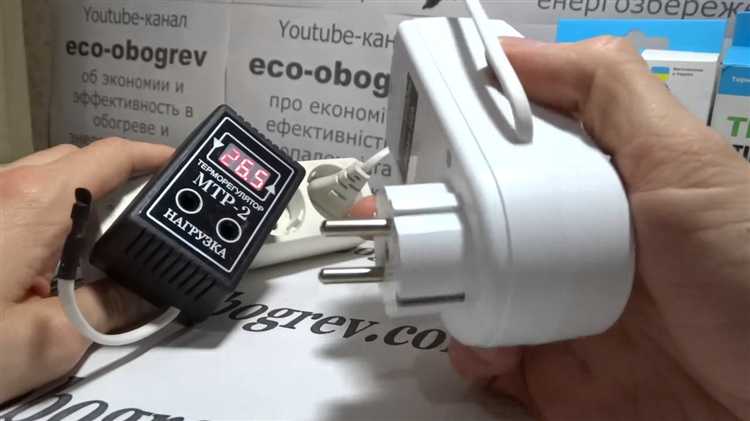

Подключение ИК обогревателя через термореле
Термореле позволяет точно контролировать температуру в помещении, включая и выключая ИК обогреватель по заданным параметрам. Для корректной работы требуется соблюдение нескольких условий: правильно выбранное устройство, соответствующая схема подключения и корректная настройка уставок.
Выбор термореле зависит от мощности обогревателя и типа нагрузки. Для инфракрасных приборов, потребляющих до 3 кВт, подойдут модели с релейным выходом на 16 А. Для мощных систем требуется промежуточное реле или контактор.

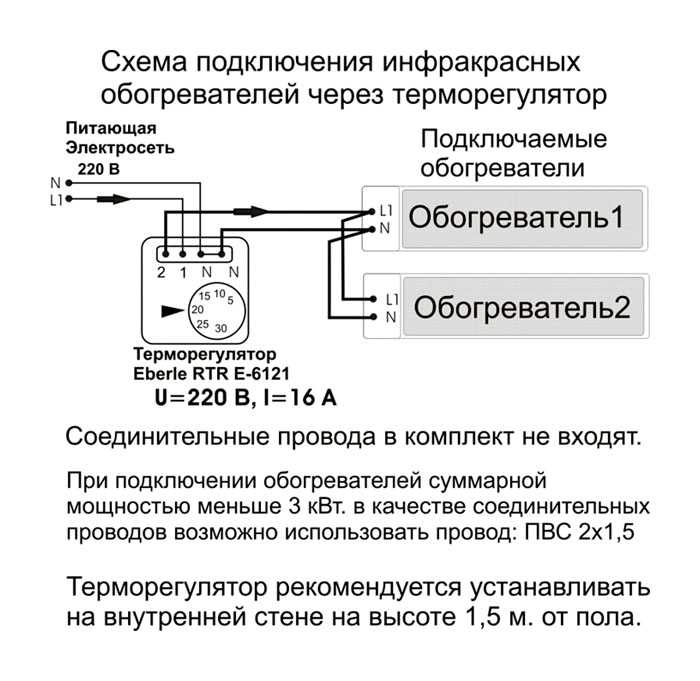

Подключение производится по следующей схеме:
| 1 | Подключите фазный провод к входному контакту термореле (L-in), нейтраль – к N. |
| 2 | Выход термореле (L-out) соедините с фазой обогревателя, нейтраль – напрямую к прибору. |
| 3 | Установите температурный датчик термореле на уровне предполагаемой зоны контроля, вдали от ИК лучей. |
| 4 | Настройте пороги включения и отключения температуры с учётом тепловой инерции помещения. |
При наружной установке датчика избегайте попадания прямого солнечного света и сквозняков – это искажает замеры. Не устанавливайте датчик ближе 1 метра к самому обогревателю.
Использование термореле снижает энергопотребление на 15–30% и обеспечивает стабильный микроклимат без перегрева. Для зон с переменной теплоотдачей предпочтительны цифровые модели с функцией гистерезиса и выносным сенсором.
Регулировка с помощью Wi-Fi розетки с таймером
Wi-Fi розетка с функцией таймера позволяет управлять ИК обогревателем удалённо и по расписанию без вмешательства в его конструкцию. Для этого используется мобильное приложение производителя розетки, совместимое с Android или iOS. Через приложение можно задать точное время включения и выключения устройства, а также создавать недельные сценарии работы.
Важно выбирать розетку, рассчитанную на мощность не менее 3 кВт, так как большинство ИК обогревателей потребляют 1.5–2.5 кВт. Недостаточная нагрузочная способность приведёт к перегреву устройства и риску выхода из строя.
При использовании розетки с мониторингом энергопотребления можно отслеживать фактическое время работы и потребляемую мощность. Это полезно для оптимизации расходов и предотвращения перегрева помещения.
Рекомендуется активировать функцию автоматического отключения в случае обрыва Wi-Fi-соединения. Это предотвращает бесперебойную работу обогревателя при сбое связи и повышает безопасность.
Wi-Fi розетки совместимы с голосовыми помощниками (Google Assistant, Alexa), что даёт возможность включать и выключать обогреватель голосовой командой или через сценарии умного дома.

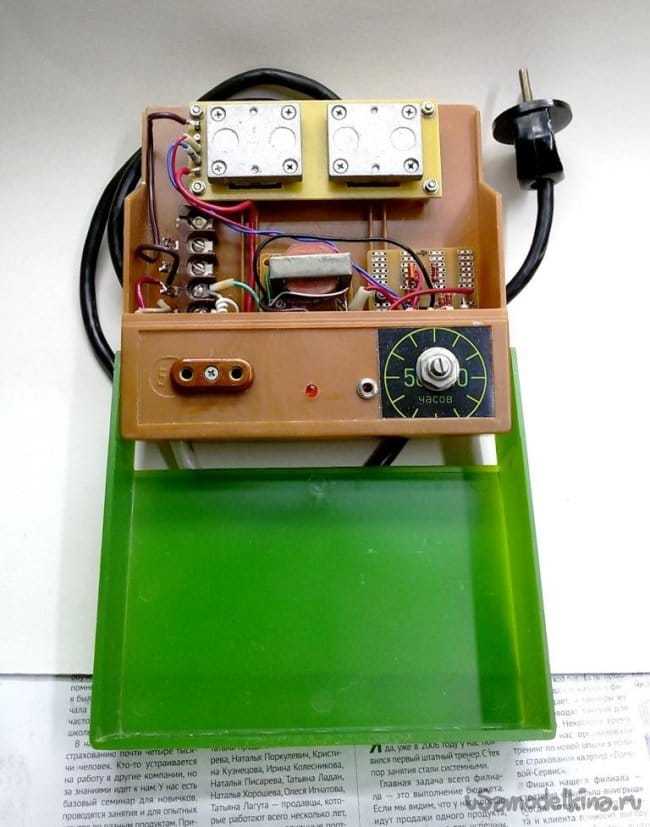

Применение программируемого недельного таймера
Программируемый недельный таймер позволяет автоматизировать работу ИК обогревателя с точностью до минуты, исключая необходимость ручного управления. Устройство подходит для сценариев, где требуется чёткое распределение времени нагрева в течение недели, включая выходные и будни с разным графиком.
- Настройка до 16 независимых временных интервалов на каждый день недели.
- Минимальный шаг программирования – 1 минута.
- Поддержка ручного режима принудительного включения или отключения.
Для подключения ИК обогревателя с максимальной мощностью до 3,5 кВт необходимо выбирать таймер с соответствующим номиналом реле. Оптимальны модели с контактами на 16А и выше. При превышении нагрузки используйте внешний контактор.
- Выберите место установки таймера вне зоны прямого ИК-излучения и повышенной влажности.
- Соблюдайте схему подключения согласно инструкции: фаза через таймер, ноль напрямую.
- Запрограммируйте расписание включения и выключения с учётом потребностей: например, с 6:00 до 8:00 и с 18:00 до 22:00 в будни, и с 9:00 до 23:00 в выходные.
- Регулярно проверяйте настройки при сезонных изменениях температуры и потребления энергии.
Использование недельного таймера существенно снижает энергозатраты, особенно в нежилых помещениях и дачных домах, где нет необходимости в постоянном обогреве.

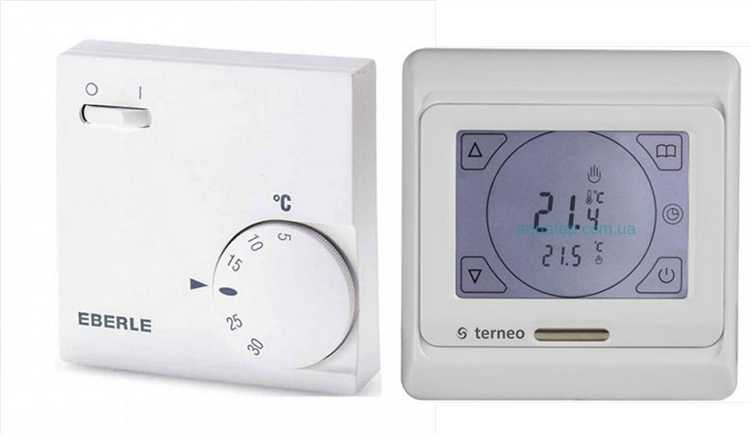

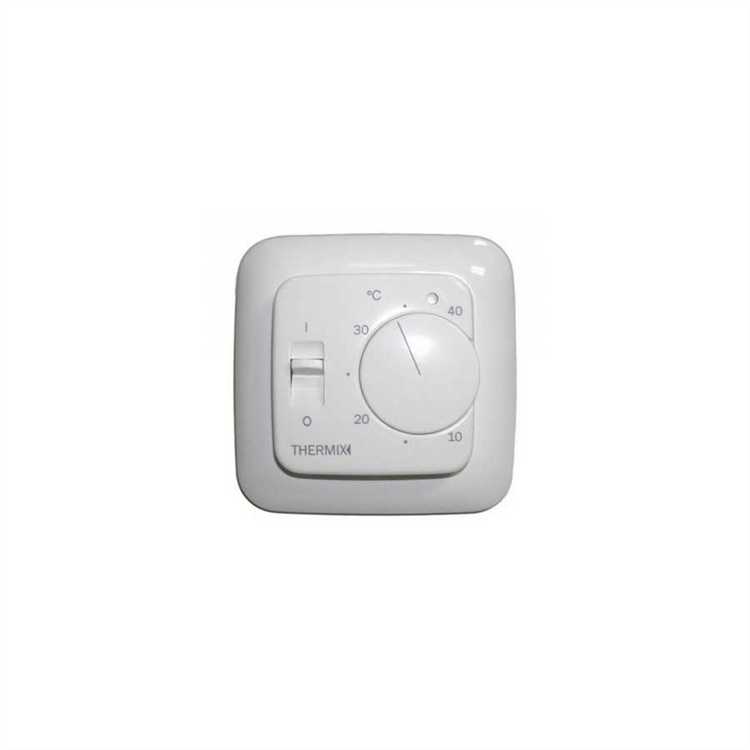

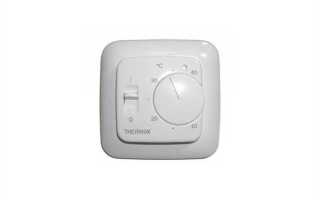

Установка внешнего термостата с датчиком воздуха
Для точного контроля температуры в помещении целесообразно подключить внешний термостат с выносным воздушным датчиком. Это позволяет отслеживать реальные параметры микроклимата, исключая перегрев и снижая энергозатраты.
Термостат монтируется вне корпуса ИК обогревателя, чтобы избежать влияния локального нагрева. Оптимальное расположение датчика – на высоте 1,2–1,5 м от пола, вдали от источников тепла и сквозняков. Монтаж ближе к центру комнаты обеспечивает более точную обратную связь.
Рекомендуется выбирать термостат с цифровой регулировкой и гистерезисом не более ±0,5°C. Это позволяет поддерживать стабильную температуру без частого включения обогревателя. Для подключения используется двухжильный термостойкий кабель с сечением не менее 0,75 мм².
Перед установкой важно проверить совместимость термостата с мощностью обогревателя. Если нагрузка превышает 3 кВт, необходим промежуточный контактор или реле. При скрытой установке кабели прокладываются в гофре, при открытой – в пластиковом коробе с защитой от УФ.
После подключения термостата и настройки требуемой температуры следует протестировать работу системы: при повышении температуры выше заданной обогрев должен отключаться, при снижении – включаться. Отслеживание точности срабатывания проводится с помощью термометра с точностью не ниже ±0,2°C.
Регулировка мощности через симисторный регулятор
Симисторный регулятор мощности позволяет точно управлять интенсивностью излучения ИК обогревателя за счёт фазового регулирования переменного напряжения. Принцип действия основан на отсечке части полуволны синусоиды, что приводит к уменьшению эффективной мощности, подаваемой на нагрузку.
Для подключения требуется симисторный модуль, рассчитанный на ток не менее 10–15 А, при рабочем напряжении 220 В. Рекомендуется использовать регуляторы с оптотронной развязкой, чтобы исключить воздействие на управляющую цепь и повысить безопасность эксплуатации.
При монтаже важно обеспечить эффективное охлаждение симистора: установка на радиатор с теплопроводящей пастой обязательна при токе выше 5 А. Некачественное охлаждение вызывает перегрев и преждевременный выход из строя.
Не следует подключать симисторные регуляторы к обогревателям с электронными платами управления, встроенными таймерами или термостатами – возможны сбои и повреждения. Оптимально использовать такие регуляторы с резистивной нагрузкой без встроенной электроники.
Регулировка осуществляется вручную – потенциометром или через управляющий сигнал. Для автоматизации можно применять схемы с термодатчиками и микроконтроллерами, формирующими управляющий импульс на включение симистора в нужный момент фазы.
При внедрении необходимо учитывать помехи, создаваемые при коммутации. Для их подавления включается RC-цепь (снуббер) параллельно симистору. Её номиналы подбираются в зависимости от мощности нагрузки и характеристик симистора.
Настройка температуры по показаниям инфракрасного термометра
Для точной настройки ИК обогревателя необходимо использовать инфракрасный термометр с оптическим разрешением не ниже 12:1 и диапазоном измерения от -50 до +500 °C. Это позволяет контролировать температуру поверхности объектов, а не воздуха, что критично при зонированном обогреве.
Измерения проводятся на уровне обогреваемой зоны, обычно на высоте 0,8–1,2 метра от пола. Термометр следует направлять перпендикулярно к поверхности без отражающих свойств. Показания снимаются после 10–15 минут работы обогревателя, когда достигается термостабильность.
Если температура ниже целевой на 1–2 °C, мощность прибора увеличивается на 10–15%. При превышении – снижается с тем же шагом. Изменения фиксируются повторным измерением через 10 минут. Алгоритм повторяется до достижения стабильного результата.
Важно: не ориентироваться на встроенные термодатчики обогревателя – они фиксируют температуру воздуха рядом с прибором, что не отражает фактический обогрев зоны.
Рекомендуется проводить измерения в разное время суток и учитывать внешние теплопритоки: окна, двери, бытовую технику. Оптимальный диапазон для жилых помещений – 20–23 °C по поверхности пола или мебели, в производственных – согласно СНиП 2.04.05–91.
Использование системы «умный дом» для автоматизации работы
Интеграция ИК обогревателя в систему «умный дом» позволяет задать точные сценарии его включения и выключения на основе внешних и внутренних факторов. Например, при подключении к метеодатчику устройство автоматически отключается при достижении заданной температуры воздуха, предотвращая перерасход электроэнергии.
С помощью датчиков присутствия можно организовать активацию обогрева только при нахождении людей в помещении. Это особенно актуально для зонального обогрева в рабочих или жилых пространствах, где важно экономить ресурсы без ущерба для комфорта.
Программируемые расписания в системах автоматизации позволяют учитывать суточные и недельные циклы. Например, в загородном доме обогрев включается за 30 минут до прибытия владельца по расписанию или при распознавании геолокации смартфона через приложение «умного дома».
Голосовое управление через ассистентов, таких как Алиса, Google Assistant или Alexa, предоставляет дополнительную гибкость. Можно изменить температуру или отключить обогрев, не прикасаясь к устройству или смартфону, что удобно при занятых руках или в ночное время.
Дополнительно можно настроить оповещения в случае перегрева, выхода из строя компонентов или отключения питания. Это снижает риск аварий и упрощает техническое обслуживание. Использование систем с открытым API, таких как Home Assistant или OpenHAB, обеспечивает глубокую кастомизацию под индивидуальные требования.
