Звукосниматель преобразует вибрации струн и корпуса акустической гитары в электрический сигнал. Для самостоятельного изготовления потребуется подбор материала и точное расположение элементов для сохранения естественного тембра инструмента.
Основные типы звукоснимателей для акустической гитары – пьезоэлектрические и магнитные. Пьезоэлементы обычно размещают под седлом или внутри корпуса, обеспечивая прямое считывание вибраций струн. Магнитные звукосниматели чувствительнее к металлическим струнам, но сложнее в установке и требуют дополнительной настройки.
Для изготовления понадобятся пьезоэлементы, разъёмы, проводка и корпус для защиты. Важна изоляция пьезоэлемента от механических помех, а также тщательное крепление для предотвращения шума при игре. Оптимальный вариант – использовать гибкие материалы для крепежа, чтобы не искажать звучание.
Следующий шаг – подключение к предусилителю или непосредственно к выходу гитары. Для минимизации потерь сигнала рекомендуется применение экранированного кабеля и качественных разъёмов. Перед сборкой необходимо проверить электрические характеристики пьезоэлементов мультиметром и протестировать звукосниматель в условиях реальной игры.
Выбор типа звукоснимателя для акустической гитары
Существуют три основных типа звукоснимателей для акустической гитары: пьезоэлектрические, магнитные и конденсаторные (контактные). Каждый тип имеет свои особенности и применимость в зависимости от конструкции инструмента и условий эксплуатации.
Пьезоэлектрические звукосниматели устанавливаются под седлом или непосредственно на деку. Они чувствительны к вибрациям струн и корпуса, передают отчетливый, яркий звук с выраженным сустейном. Пьезо отлично подходят для гитар с металлическими струнами, но могут звучать несколько жестко на классических инструментах.
Магнитные звукосниматели работают по принципу воздействия металлических струн на магнитное поле. Они обычно встраиваются в отверстие под звукосниматель или крепятся к деке. Звук при этом получается более теплым, близким к электрогитарному, но не всегда точно передающим акустику. Подходят для гитар с металлическими струнами и чаще используются на гибридных моделях.
Конденсаторные контактные микрофоны фиксируют звук колебаний корпуса, обеспечивая естественное и объемное звучание. Их установка требует аккуратности и дополнительного предусилителя. Они чувствительны к шуму и обратной связи, поэтому предпочтительны для студийных записей и камерных условий.
Выбор зависит от целей: для живых выступлений и прочного сигнала чаще используют пьезо, для более натурального звука и записи – конденсаторные, а магнитные – для специфического тембра и экспериментов с эффектами. Важно учитывать совместимость с инструментом и предусилителем, а также расположение и способ монтажа звукоснимателя.
Подготовка необходимых материалов и инструментов
Для изготовления звукоснимателя потребуется ряд специализированных компонентов и инструментов, обеспечивающих качество звука и надежность конструкции.
- Магниты – неодимовые, размером примерно 10x5x2 мм, с высокой магнитной силой для стабильного сигнала.
- Катушка провода – эмалированный медный провод диаметром 0,05–0,07 мм, длиной от 100 до 150 метров, позволяющий добиться нужной индуктивности.
- Корпус звукоснимателя – пластик или дерево, подходящий по размерам для установки на деку гитары.
- Клей – эпоксидный или цианоакрилатный, устойчивый к вибрациям и влаге.
- Кабель – экранированный двухжильный для подключения к выходу гитары.
Для сборки и настройки необходим следующий набор инструментов:
- Паяльник с тонким жалом (мощностью 20–30 Вт) и припой с содержанием серебра для надежных соединений.
- Мультиметр для проверки сопротивления и целостности обмотки.
- Отвертки и маленькие плоскогубцы для крепления и монтажа.
- Тонкий острый нож или скальпель для зачистки провода.
- Шлифовальная бумага мелкой зернистости для подготовки корпуса и контактов.
- Изоляционная лента или термоусадочные трубки для защиты соединений.
Перед началом работы убедитесь, что все материалы подходят по размерам и техническим характеристикам, соответствуют требованиям акустической гитары и обеспечивают необходимую чувствительность звукоснимателя.

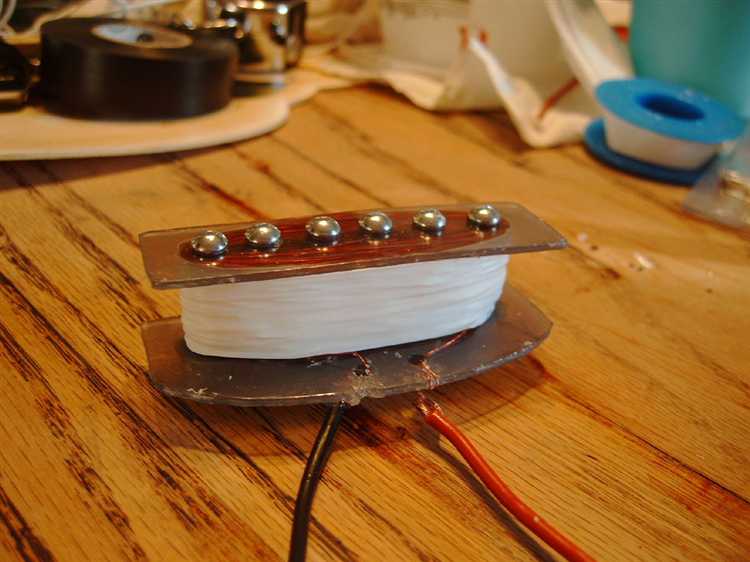

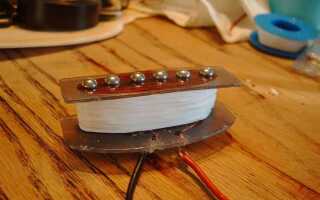

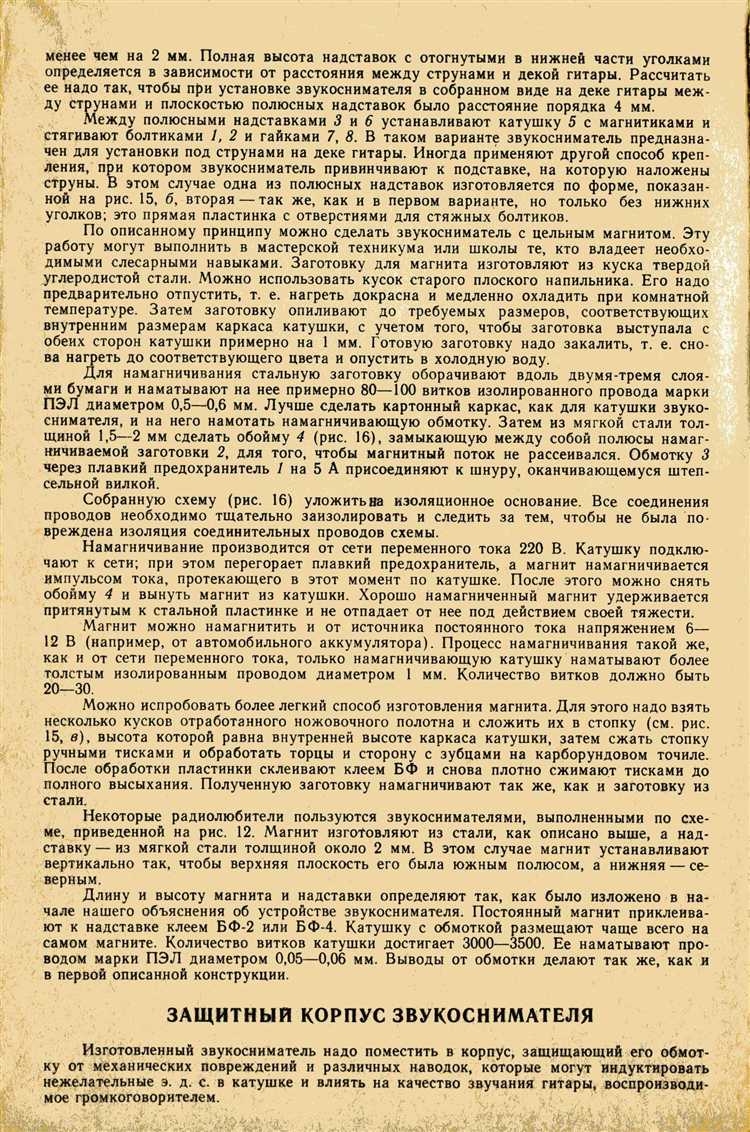

Изготовление магнитной катушки для звукоснимателя
Для создания катушки потребуется эмалированный медный провод диаметром 0,05–0,1 мм. Количество витков напрямую влияет на выходное напряжение и сопротивление – обычно для акустических звукоснимателей оптимально 8000–12000 витков.
Каркас катушки изготавливается из пластика или легкого дерева, диаметром около 40 мм и высотой 10–15 мм. Катушка должна иметь ровные бортики, чтобы избежать смещения провода при намотке.
Намотка проводится равномерно, без перекручиваний и с минимальным натяжением. Используйте механический намотчик или устойчивую оправку, чтобы обеспечить плотное расположение витков. Перекосы увеличивают паразитные шумы и снижают качество сигнала.
После завершения намотки концы провода аккуратно освобождаются от изоляции наждачной бумагой или с помощью паяльника с минимальным нагревом, чтобы сохранить проводимость.
В центре катушки устанавливается магнит из неодима или феррита, обеспечивающий постоянное магнитное поле. Оптимальный размер магнита – около 20х10х5 мм, он закрепляется в пазу или фиксируется клеем.
Правильное соотношение между количеством витков и мощностью магнита определяет чувствительность и частотный диапазон звукоснимателя. Для проверки качества катушки измеряют сопротивление и проводят тесты с осциллографом на наличие помех и искажений.
Создание и установка пьезоэлемента под деку гитары
Пьезоэлемент для акустической гитары изготавливается из пьезоэлектрической керамики, которая преобразует механические колебания в электрический сигнал. Оптимальный размер пьезоэлемента – 20–30 мм в диаметре и толщиной около 0,3–0,5 мм. Для установки рекомендуется использовать элемент с металлической подложкой, обеспечивающей стабильность контакта и защиту от повреждений.
Перед монтажом пьезоэлемента необходимо подготовить место на внутренней стороне деки, чаще всего под бриджем или вблизи его опоры. Поверхность деки очищается от пыли и жира. Для крепления применяется двухсторонний скотч высокой адгезии или силиконовый клей, который не нарушит резонансные свойства дерева и позволит при необходимости снять элемент без повреждений.
Для минимизации шумов и повышения качества сигнала следует обеспечить механическую изоляцию пьезоэлемента от вибраций корпуса, которые не связаны с колебаниями струн. Иногда применяют демпфирующие прокладки из вспененного материала толщиной 1–2 мм между элементом и декой.
После установки звуковой сигнал проверяется через подключенный предусилитель. В случае необходимости корректируют расположение пьезоэлемента, перемещая его в пределах 5–10 мм для достижения баланса громкости и тембра.

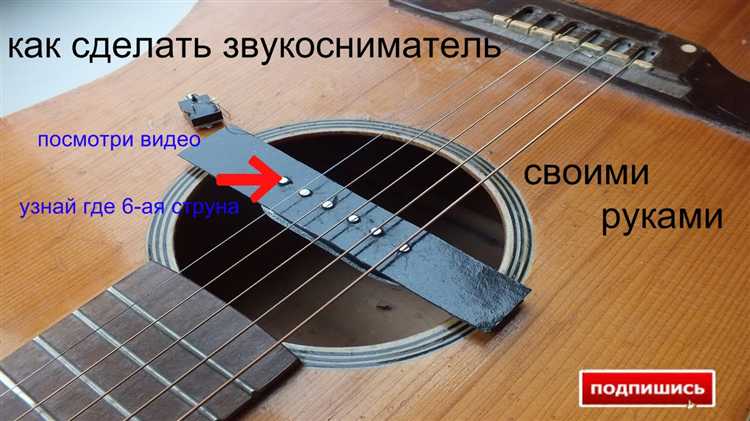

Сборка корпуса и крепление звукоснимателя на гитаре
Для корпуса звукоснимателя рекомендуется использовать легкие и устойчивые к вибрациям материалы, например, пластик ABS или тонкую фанеру толщиной 3–5 мм. Детали корпуса вырезаются с точностью до 0,1 мм, чтобы обеспечить плотное прилегание и минимизировать дребезжание.
При сборке корпуса следует внимательно проверить расположение магнитов и катушек – они должны быть зафиксированы жёстко, без смещений. Для крепления катушек используют специализированный клей, который не влияет на магнитное поле и не вызывает деформации деталей.

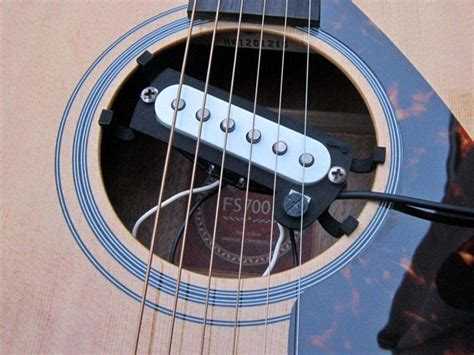

Крепление звукоснимателя к корпусу гитары реализуется через монтажную планку, закреплённую винтами с пружинными шайбами. Пружины обеспечивают необходимое давление на деки, предотвращая расшатывание. Отверстия под винты сверлят с учетом точной разметки, избегая попадания в резонансные зоны деки.
Для обеспечения электрической изоляции корпус звукоснимателя прокладывают тонкой фторопластовой или полиэтиленовой плёнкой. Все контактные соединения должны быть аккуратно припаяны с использованием бескислотного флюса, чтобы исключить коррозию и обеспечить надежность соединения.
После установки звукоснимателя рекомендуется проверить его положение по высоте относительно струн – оптимальное расстояние составляет 2–3 мм при среднем положении струн. Это обеспечивает равномерный баланс громкости и минимизирует посторонние шумы при игре.
Подключение и пайка проводов звукоснимателя к разъему
Для корректной работы звукоснимателя важно правильно соединить провода с разъемом. Обычно используются два провода: сигнальный и заземляющий.
- Подготовка проводов:
- Снимите изоляцию с концов проводов на длину 5–7 мм.
- Если провода многожильные, аккуратно скрутите жилы для предотвращения расплетания.
- Обработайте оголенные участки припоем для улучшения контакта.
- Подготовка разъема:
- Очистите контакты разъема от грязи и окислов с помощью спирта или специального очистителя.
- Нагрейте контакты паяльником и нанесите тонкий слой припоя для облегчения пайки проводов.
- Процесс пайки:
- Установите провод на контакт разъема, фиксируя его пинцетом или держателем.
- Подайте паяльник к месту соединения, затем добавьте припой, чтобы обеспечить прочный и надежный контакт.
- Избегайте перегрева проводов и изоляции, чтобы не повредить материалы.
- Проверьте прочность соединения, слегка покачивая провод.
- Финальная проверка:
- Убедитесь в отсутствии короткого замыкания между контактами.
- Изолируйте оголенные участки термоусадочной трубкой или изоляционной лентой.
- Проверьте работоспособность звукоснимателя после подключения к гитаре.
Тестирование и регулировка работы звукоснимателя

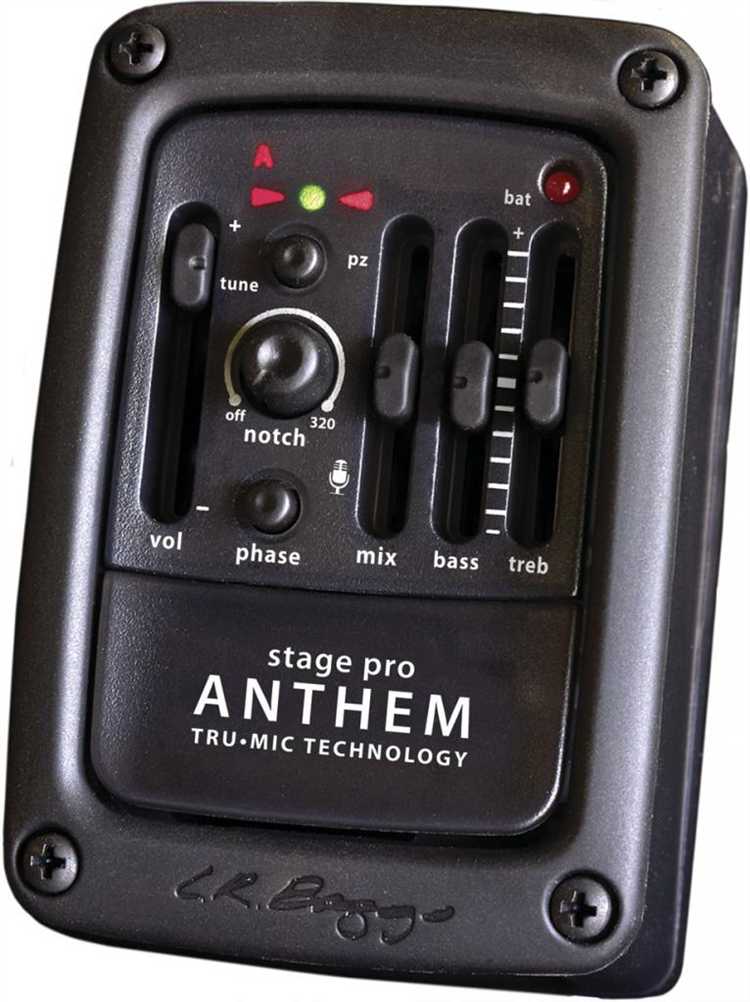

Для проверки работоспособности звукоснимателя подключите его к предусилителю или микшеру через кабель с соответствующим разъёмом. При этом следует использовать мультиметр для контроля сопротивления обмоток: типичные значения для магнитного звукоснимателя варьируются от 5 кОм до 15 кОм. Если сопротивление значительно отличается, возможны обрывы или короткие замыкания.
Далее проверьте уровень выходного сигнала, играя на гитаре в обычном диапазоне динамики. Уровень сигнала должен находиться примерно в пределах 100–300 мВ на выходе при нормальной громкости, без заметных искажений.
Регулировка высоты установки звукоснимателя производится с помощью винтов крепления. Оптимальное расстояние между струнной плоскостью и поверхностью звукоснимателя составляет 2–3 мм. Слишком близкое расположение вызывает перегрузку сигнала и возможные искажения, слишком большое – снижает чувствительность.
Если используется пьезоэлемент, убедитесь в отсутствии микрофонных шумов и посторонних вибраций. Для уменьшения шумов установите демпфирующие прокладки под пьезоэлемент, а также проверьте качество пайки и целостность экранирующего провода.
Для более точной настройки применяйте эквалайзер с параметрическими фильтрами, корректируя низкие и высокие частоты. При необходимости уменьшите резонансы, слегка ослабив крепёж звукоснимателя или добавив демпфирующие материалы внутри корпуса гитары.
Вопрос-ответ:
Какие материалы понадобятся для самостоятельного изготовления звукоснимателя для акустической гитары?
Для создания звукоснимателя потребуется магнит, катушка с медным проводом, крепежные элементы, изоляционные материалы и провод для подключения. Магнит лучше выбирать сильный и компактный, чтобы звук получался чистым. Медный провод обычно берут тонкий — около 0,1 мм в диаметре — и наматывают в несколько сотен витков. Важно также подготовить корпус или платформу для фиксации звукоснимателя на гитаре.
Как правильно разместить звукосниматель на акустической гитаре, чтобы звук был максимально качественным?
Звукосниматель обычно устанавливают под струнами, ближе к верхней деке, но не слишком близко к мосту или грифу. Оптимальное место — примерно в районе струн седьмого или восьмого лада. Нужно убедиться, что звукосниматель не мешает игре и не задевает струны. Для проверки качества звука лучше подключить устройство к усилителю и подстроить позицию, чтобы получить желаемую громкость и тембр.
Можно ли самостоятельно сделать звукосниматель, который будет работать не хуже покупного?
Собрать звукосниматель своими руками реально, и в некоторых случаях он может звучать вполне достойно. Однако для получения действительно высокого качества обычно требуется опыт и точные материалы. Звукосниматели, созданные на заводе, проходят строгий контроль и используют специализированные компоненты. Если экспериментировать с самодельным вариантом, стоит быть готовым к тому, что может понадобиться несколько попыток, чтобы добиться нужного результата.
Какие типы звукоснимателей подходят для акустической гитары, и какой из них проще сделать самому?
Для акустических гитар чаще всего используют пьезозвукосниматели и магнитные. Пьезозвукосниматели улавливают вибрации деки и проще в изготовлении — их можно собрать из пьезоэлемента и минимального количества дополнительных деталей. Магнитные более сложные, так как требуют точной намотки катушки и подбора магнитов. Поэтому для новичков удобнее начать с пьезо варианта.
