Как из двойного выключателя сделать тройной

Модернизация электропроводки в жилых помещениях часто требует увеличения числа управляемых точек освещения. Замена двойного выключателя на тройной позволяет одновременно контролировать три группы светильников, сохраняя компактность и удобство использования. Для выполнения этой задачи потребуется базовое понимание схем подключения и правильный подбор комплектующих.

Ключевой этап – анализ существующей проводки. Необходимо убедиться, что в распределительной коробке присутствует дополнительный фазный провод для третьей линии управления. Отсутствие этого провода потребует прокладки нового кабеля, что существенно усложнит работу и увеличит затраты времени. Важным моментом является выбор выключателя с правильным номиналом тока, соответствующим нагрузке подключаемых светильников.

Перед началом монтажа следует отключить питание на щитке и проверить отсутствие напряжения с помощью тестера. Рекомендуется использовать клеммники для надежного соединения проводов и избегать скруток, которые снижают безопасность. Завершив установку, необходимо проверить работу каждого канала отдельно, убедившись в отсутствии искрения и корректности переключения. Соблюдение этих рекомендаций гарантирует долговечность и безопасность электрической системы после замены.

Выбор подходящего тройного выключателя для замены

Для замены двойного выключателя на тройной необходимо учитывать количество полюсов и номинальный ток устройства. Оптимальный выбор – тройной выключатель с током не менее 10–16 А, в зависимости от мощности подключаемых нагрузок.

Обратите внимание на тип монтажа: встраиваемый или накладной. Встраиваемые модели требуют стандартного подрозетника диаметром 60 мм и глубиной не менее 40 мм. Если в стене недостаточно места, подберите компактную модель с минимальной глубиной корпуса.

Материал корпуса должен быть термостойким и негорючим, например, ABS-пластик с классом пожаробезопасности UL94 V-0. Контакты – из латуни или серебряного сплава для надежного соединения и минимального сопротивления.

Обязательно учитывайте наличие индикаторов включения, если планируется визуальный контроль состояния. Подключение должно быть возможно к трехжильному кабелю с отдельной фазой для каждого канала.

При выборе переключателя с подсветкой проверьте рабочее напряжение индикатора – обычно 220 В, что важно для корректной работы в бытовой электросети. Сертификаты соответствия и гарантия производителя – дополнительный критерий надежности.

Отключение электричества и проверка отсутствия напряжения

Перед началом работ обязательно отключите питание на соответствующем автоматическом выключателе в распределительном щитке. Убедитесь, что именно нужная линия обесточена, чтобы избежать риска поражения током.

1. Выключите автомат, отвечающий за комнату или зону с двойным выключателем.
2. Проверьте визуально, что индикатор питания на щитке отсутствует (если есть).
3. Используйте мультиметр или индикаторную отвертку для проверки напряжения.

• Установите мультиметр в режим измерения переменного напряжения (AC).
• Прикоснитесь щупами к контактам проводов выключателя, где планируется работа.
• Показания должны быть равны нулю или отсутствовать.
• Индикаторная отвертка должна оставаться неактивной при контакте с проводами.

Если напряжение сохраняется, повторно отключите питание и проверьте соседние автоматы. Никогда не полагайтесь на визуальный осмотр без инструментальной проверки. Отсутствие напряжения – обязательное условие для безопасного проведения монтажа тройного выключателя.

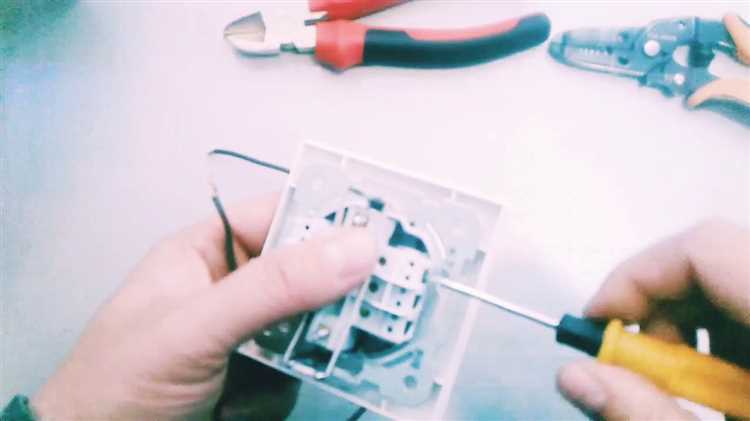

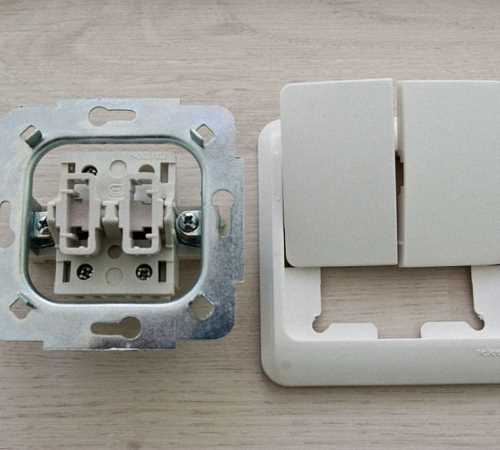

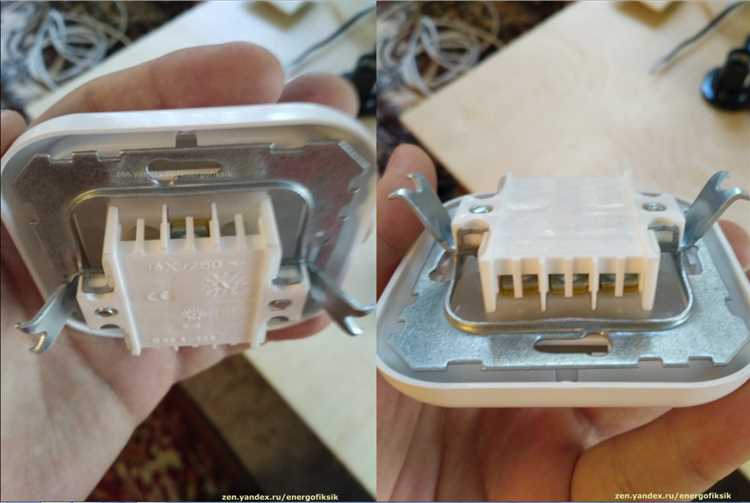

Демонтаж двойного выключателя: последовательность действий

Отключите электропитание на щитке, убедитесь в отсутствии напряжения с помощью тестера. Снимите декоративную рамку, аккуратно поддев её плоской отверткой.

Выкрутите крепёжные винты, удерживающие механизм выключателя в монтажной коробке. Аккуратно вытащите выключатель вместе с проводами.

Перед отсоединением проводов зафиксируйте их расположение и маркировку, чтобы избежать ошибок при подключении. Сделайте фото или отметьте маркером.

Ослабьте винтовые зажимы или отожмите фиксирующие клеммы, снимите провода. При наличии изоляционных гильз удалите их, чтобы обеспечить чистый контакт при монтаже нового устройства.

Проверьте состояние проводов на наличие повреждений, при необходимости зачистите оголённую жилу на 8–10 мм. Освободите монтажную коробку от пыли и остатков крепежа.

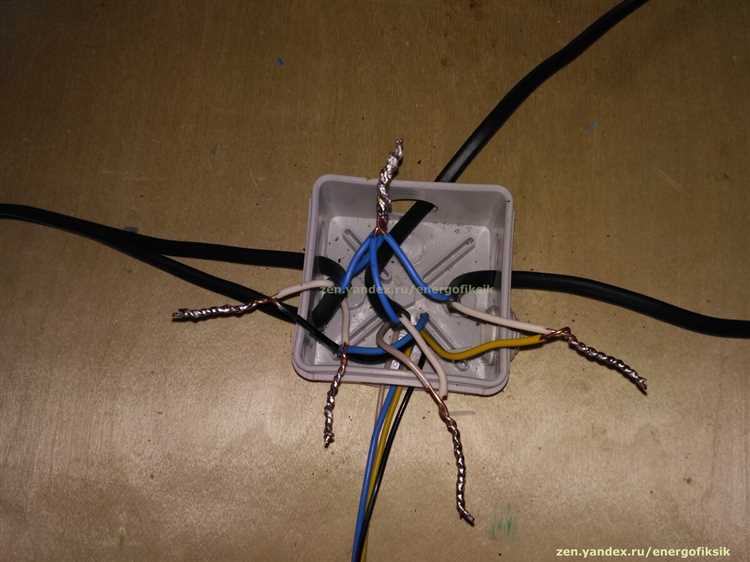

Анализ и маркировка проводов перед подключением

Перед началом работ отключите питание в щитке, проверьте отсутствие напряжения тестером или индикаторной отверткой. Обязательно определите функциональное назначение каждого провода: фазный (L), нулевой (N) и защитный (PE). В типичных двойных выключателях фазный провод подключен к входу выключателя, а выходы идут к нагрузкам. При преобразовании в тройной важно сохранить четкую идентификацию всех жил.

Используйте цифровой мультиметр в режиме прозвонки для проверки целостности и связи проводов. Особое внимание уделите проверке защитного заземления – он должен быть непрерывным и не перепутан с нулевым. Для маркировки проводов применяйте цветные изоленты или пластиковые метки: красный или коричневый для фазы, синий – для нуля, желто-зеленый – для заземления.

Обязательно фиксируйте соответствие маркировки и назначение проводов на схеме подключения. При обнаружении нестандартной или поврежденной изоляции замените участок провода до начала монтажа. Не допускайте скруток без пайки или специальных клемм, чтобы избежать повышенного сопротивления и нагрева.

Если количество проводов превышает стандартное для двойного выключателя, определите, какие из них идут к новым точкам управления, а какие – к существующим. При подключении тройного выключателя рекомендуется использовать отдельные группы проводов с индивидуальной маркировкой для облегчения последующего обслуживания и диагностики.

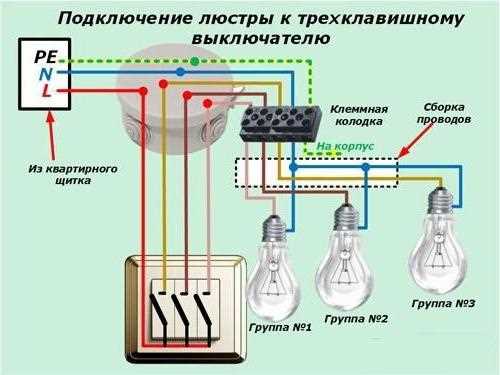

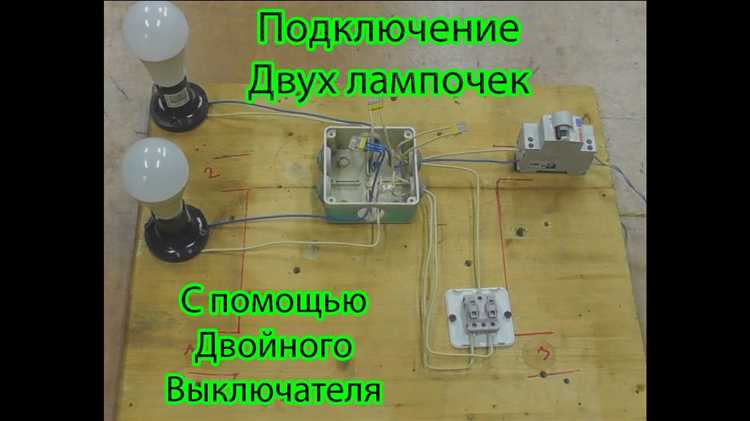

Подключение тройного выключателя: схема и особенности

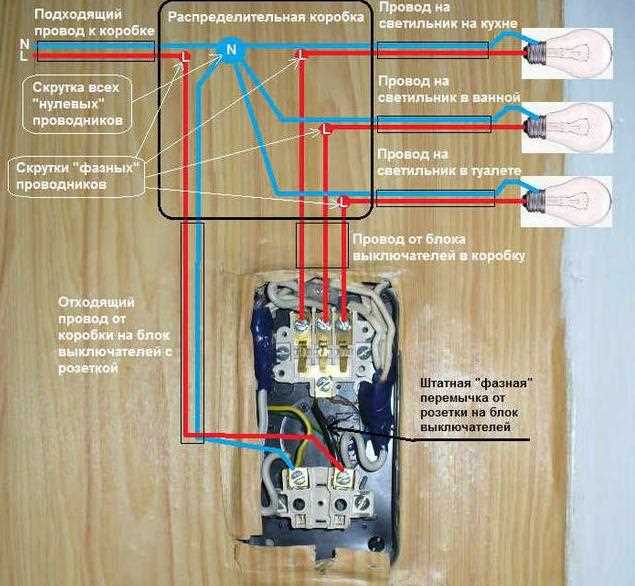

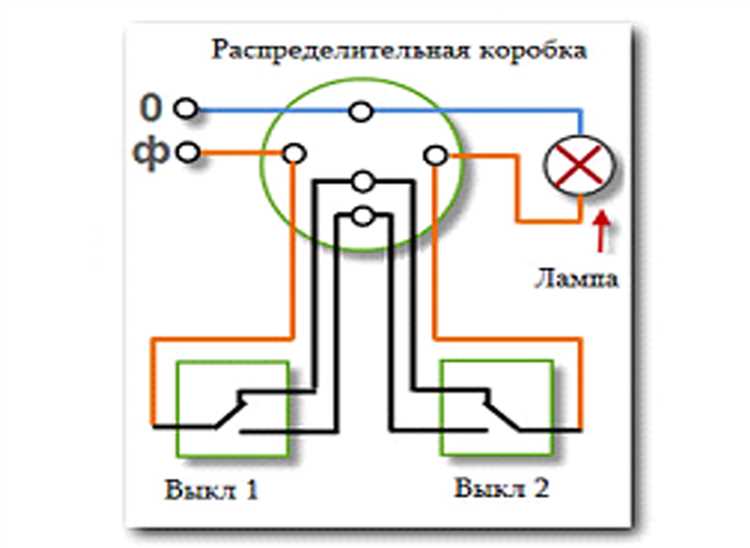

Тройной выключатель предусматривает отдельные выходы для трёх цепей освещения. Схема требует подключения фазного провода к общему клеммному зажиму (L), а три выходных провода – к соответствующим контактам, ведущим к светильникам.

При замене двойного выключателя на тройной необходимо убедиться, что распределительная коробка оснащена достаточным количеством проводов для всех трёх линий. Если проводов меньше трёх для нагрузки, нужно проложить дополнительный.

Обязательно соблюдение полярности: фаза подается на общий контакт, ноль подключается непосредственно к светильникам. Нельзя подавать фазу напрямую на светильник без выключателя.

Для безопасности рекомендуется использовать выключатели с встроенной фиксацией и соответствующей нагрузочной мощностью, учитывая суммарную мощность подключаемых ламп. Максимальный ток для бытовых моделей обычно составляет 10–16 А.

Важный момент – правильное закрепление проводов в клеммах, чтобы избежать перегрева и искрения. Перед подключением необходимо отключить питание на вводном автомате и проверить отсутствие напряжения индикатором.

Для проверки корректности подключения после монтажа включают выключатель последовательно, контролируя работу каждого канала. При нарушении схемы возможны короткие замыкания или отсутствие реакции на переключение.

Монтаж нового выключателя и закрепление на стене

Перед установкой нового тройного выключателя отключите питание в распределительном щите. Проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра.

Последовательность монтажа:

1. Подготовьте монтажную коробку под новый выключатель, расширив старое отверстие или установив дополнительную коробку с помощью дюбелей и шурупов.
2. Проведите необходимые кабели к монтажной коробке, оставив длину жил минимум 15 см для удобного подключения.
3. Зачистите концы проводов на 10–12 мм, удалив изоляцию аккуратно, чтобы не повредить жилы.
4. Подключите провода к клеммам выключателя согласно схеме: общий фазный провод к общему контакту, остальные к контактам управления отдельными линиями освещения.
5. Проверьте надежность контактов, подтяните винты клеммника с усилием 0,4–0,6 Н·м.
6. Аккуратно расположите провода внутри монтажной коробки, избегая заломов и скручивания.
7. Зафиксируйте выключатель на монтажной коробке с помощью прилагаемых крепежных винтов, равномерно затягивая до плотного прилегания.
8. Установите декоративную рамку и нажимные клавиши, проверяя их ход и фиксацию.

После монтажа включите питание и протестируйте работу каждого из трех каналов выключателя, убедившись в отсутствии искрения и нестабильного контакта.

Проверка работы тройного выключателя и устранение неполадок

Для проверки функциональности тройного выключателя отключите питание на распределительном щите. Используйте мультиметр в режиме прозвонки, чтобы проверить контактные соединения между входными и выходными клеммами каждого из трех каналов. Контакт должен быть замкнут при включенном положении клавиши и разомкнут при выключенном.

Если один из каналов не работает, проверьте целостность проводов на входе и выходе выключателя. Особое внимание уделите клеммам с винтовыми зажимами – они часто ослабевают после монтажа, вызывая неполадки.

При отсутствии реакции кнопки осмотрите внутренний механизм выключателя на предмет механических повреждений: заедание клавиши или поломка пружины препятствует нормальной работе. Замена модуля или отдельных деталей часто решает проблему.

Если мультиметр показывает отсутствие контакта при нажатии, а механика исправна, проверьте цепь питания выключателя и подключение к нагрузке. Возможен обрыв провода или неверное подключение проводников к клеммам.

Для проверки нагрузки используйте тестовую лампу или нагрузочный прибор, подключая их к каждому из трех выходов поочередно. Отсутствие свечения при исправном выключателе указывает на неисправность кабеля или осветительного прибора.

При обнаружении искр или запаха горелого пластика выключатель подлежит немедленной замене. Нельзя пытаться ремонтировать поврежденные пластиковые элементы, так как это создает риск короткого замыкания и возгорания.

Регулярная проверка состояния контактов и надежности крепления проводов продлевает срок службы тройного выключателя и исключает случайные отказы в работе.

Рекомендации по безопасности при работе с электрикой

Перед началом работ обязательно отключите напряжение в распределительном щитке. Используйте индикатор напряжения для подтверждения отсутствия тока на проводах.

Работайте только с изолированными инструментами, соответствующими классу напряжения не ниже 1000 В. Руки должны быть сухими, а рабочее место – свободным от воды и металлических предметов.

Перед разборкой выключателя убедитесь, что корпус выключателя и монтажная коробка не повреждены. Нельзя применять силу при снятии крышки или клемм, чтобы избежать повреждения проводов.

Подключайте провода согласно схеме, проверяйте правильность соединений с помощью мультиметра. Ошибка в подключении может привести к короткому замыканию или выходу из строя оборудования.

Не используйте провода с поврежденной изоляцией. При необходимости замените их на провода с сечением, соответствующим нагрузке, обычно не менее 1,5 мм² для освещения.

Перед фиксацией выключателя в монтажной коробке убедитесь, что ни один провод не зажат под крепежными винтами, чтобы исключить повреждение и короткое замыкание.

После установки включите питание и проверьте работу выключателя, используя индикатор тока или тестовую лампу, чтобы убедиться в правильности работы каждой клавиши.

Если возникают сомнения по поводу подключения или работоспособности, обратитесь к квалифицированному электрику. Самостоятельное исправление ошибок без необходимых знаний повышает риск поражения электротоком и возгорания.

Вопрос-ответ:

Как определить, что двойной выключатель можно преобразовать в тройной без замены всей проводки?

Проверить возможность преобразования можно, осмотрев количество жил в кабеле и наличие свободных клемм в распределительной коробке. Если проводка позволяет подключить дополнительный выключатель — то есть есть отдельный провод или возможность проложить его — преобразование осуществимо без полной замены кабелей. Если же проводка рассчитана только на два канала управления, потребуется дополнительно провести провод или использовать специальные модули.

Какие инструменты и материалы нужны для преобразования двойного выключателя в тройной своими руками?

Понадобятся: отвертка (крестовая и плоская), индикатор напряжения, монтажные клеммы или колодки, изоляционная лента, возможно, новый тройной корпус или платформа под выключатель, а также провода соответствующего сечения для подключения дополнительного канала. Важно также иметь доступ к схеме проводки и базовые знания по электрике.

Какие риски могут возникнуть при самостоятельном преобразовании двойного выключателя в тройной и как их избежать?

Основные риски связаны с неправильным подключением проводов, что может привести к короткому замыканию или поломке приборов. Чтобы избежать проблем, нужно тщательно обесточить цепь перед началом работ, проверить отсутствие напряжения индикатором, следовать правильной схеме подключения и использовать надежные соединения. Если есть сомнения, стоит обратиться к специалисту.

Можно ли использовать корпус от двойного выключателя для установки тройного или потребуется новый?

Корпус двойного выключателя чаще всего не подходит для тройного, так как у него меньше посадочных мест для клавиш и механизма. Для установки тройного выключателя обычно нужен специализированный корпус или платформа, рассчитанная на три клавиши. Иногда возможно заменить только механизм, оставив старый корпус, если конструкция позволяет, но это редкий случай.

Как подключить дополнительный клавишный контакт в тройном выключателе, чтобы управлять отдельной группой светильников?

Дополнительный контакт подключается параллельно с уже существующими, при этом каждая клавиша управляет своей линией. Для этого нужно провести отдельный провод от тройного выключателя к светильнику или группе светильников, подключить фазу через контакт клавиши, а ноль и заземление — напрямую. Следует внимательно проверить схему, чтобы не перепутать линии и избежать коротких замыканий.

Как правильно выбрать и подготовить материалы для переделки двойного выключателя в тройной?

Для преобразования двойного выключателя в тройной понадобится сам новый тройной механизм, подходящая рамка и кнопки, соответствующие по размеру и дизайну. Рекомендуется приобретать элементы одной серии от одного производителя, чтобы избежать проблем с совместимостью. Перед началом работы нужно отключить питание, проверить с помощью тестера отсутствие напряжения, а также подготовить инструменты: отвертки, индикатор напряжения, изоленту и, при необходимости, пассатижи. Важно заранее изучить схему подключения, чтобы правильно переназначить линии и избежать ошибок при монтаже.
