Пайка проводов наушников требует точности и правильного подбора инструментов. Для начала необходимо использовать паяльник с мощностью не выше 30 Вт, чтобы избежать перегрева тонких жил. Оптимальная температура жала – около 350°C, что позволяет быстро расплавить припой без повреждения изоляции.
Для пайки подходят припои с содержанием олова не менее 60%, а также флюсы на основе канифоли, которые обеспечивают хорошее смачивание и минимизируют окисление контактов. Перед пайкой следует тщательно очистить оголённые провода от остатков изоляции и окислений, используя мелкозернистую наждачную бумагу или спиртовой растворитель.
Важно правильно подготовить жилы – скрутить тонкие провода и покрыть их тонким слоем припоя (залуживание). Это улучшит качество соединения и предотвратит расплетание. Во время пайки контакт должен прогреваться равномерно, чтобы припой проник в соединение, а не просто лежал сверху. После охлаждения соединение необходимо аккуратно изолировать термоусадочной трубкой или качественным электроизолентой.
Как определить и подготовить нужные жилы провода наушников

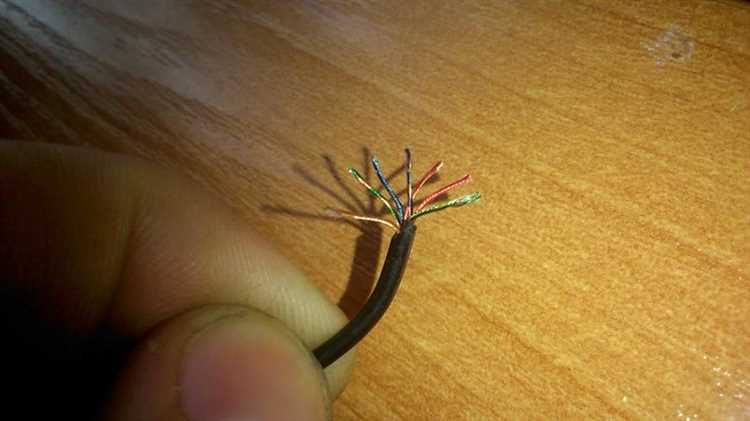

Внутри стандартного кабеля наушников обычно находится 2–4 жилы. Для стереонаушников – две основные жилы для левого и правого каналов, одна общая (земля), иногда дополнительная для микрофона или управления.

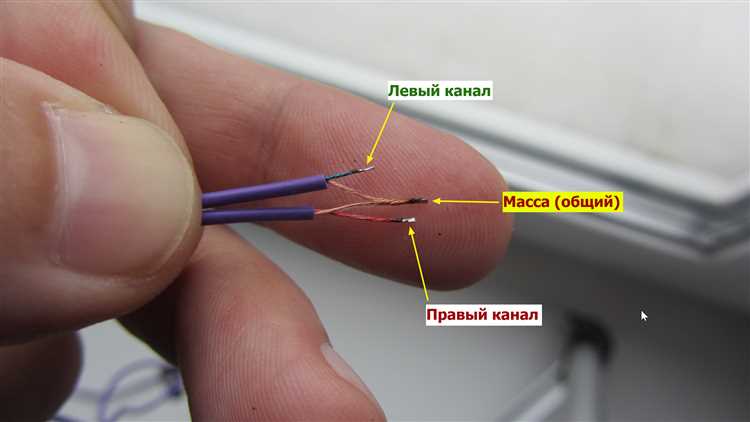

Жилы отличаются по цвету изоляции. Обычно красная или белая жила отвечает за правый канал, синяя или зелёная – за левый, медная или безцветная – за общий провод (землю). Для определения используйте мультиметр в режиме прозвонки – соедините щупы с концами жил, чтобы выявить целостность и изоляцию.
Для пайки необходимо аккуратно снять изоляцию с жилы на 3–5 мм. Используйте специализированный стриппер или острый нож, избегая повреждения проволочек внутри. Если жилы многожильные, слегка скрутите концы для компактности и лучшего контакта.
Перед пайкой жилы очищают от окислов – можно протереть ватной палочкой с изопропиловым спиртом. Для лучшей адгезии припоя применяют флюс или активный канифольный состав. Наносите его тонким слоем на оголённый металл.

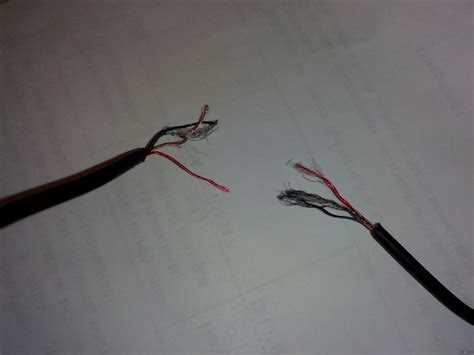

Провод с поврежденной или сильно изношенной жилой рекомендуется заменить, так как это ухудшит качество сигнала и вызовет искажения. Важно обеспечить минимальное натяжение и аккуратную укладку кабеля при сборке, чтобы избежать разрывов.
Какие инструменты и материалы нужны для пайки наушников
Для надежного и аккуратного соединения проводов наушников потребуются специализированные инструменты и качественные материалы. Их правильный выбор гарантирует прочность контакта и сохранение звука.
- Паяльник с тонким жалом – мощность 20-30 Вт, чтобы избежать перегрева тонких проводов и изоляции.
- Припой с флюсом – лучше использовать бессвинцовый припой с содержанием олова от 60% и флюсом типа Rosin (Канифоль) для надежного сцепления и минимизации окисления.
- Флюс-гель или жидкий флюс – улучшает смачивание припоем и предотвращает окисление во время пайки.
- Тонкие проводники – провода сечением 0.1–0.2 мм², подходящие для аудио кабеля, обычно с медным сердечником и цветовой маркировкой.
- Обжимные клеммы или термоусадочная трубка
- Мультиметр – для проверки целостности проводов и качества контакта после пайки.
- Нож или стриппер – для аккуратного снятия изоляции с проводов без повреждения жил.
- Пинцет с тонкими концами – удобен для фиксации и позиционирования проводов во время пайки.
- Чистящий спирт и ватные палочки – для удаления остатков флюса и загрязнений с контактных площадок.
Как правильно зачистить и лудить провода перед пайкой
Для начала аккуратно удалите изоляцию с конца провода с помощью специального стриппера или тонкого ножа, не повреждая жилы. Оптимальная длина оголенного участка – 5–7 мм. Слишком короткий отрезок усложнит пайку, слишком длинный – увеличит риск короткого замыкания.
После зачистки удалите окислы и грязь с оголённых жил. Для этого используйте мелкозернистую наждачную бумагу или мягкую металлическую щётку. Применение спирта для обезжиривания улучшит смачивание припоя.
Лужение проводят с помощью паяльника мощностью 20–40 Вт с хорошо очищенным и смазанным канифолью жалом. Температура жала должна быть около 300–350 °C, чтобы избежать перегрева провода и изоляции.
Нанесите небольшое количество припоя на жало паяльника, затем быстро и равномерно распределите его по оголённым жилам, добиваясь равномерного блеска без комков и непропаянных участков. Луженые жилы становятся гладкими и слегка уплотнёнными, что улучшает контакт и облегчает последующую пайку.
Как найти и подключить нужные контакты на штекере

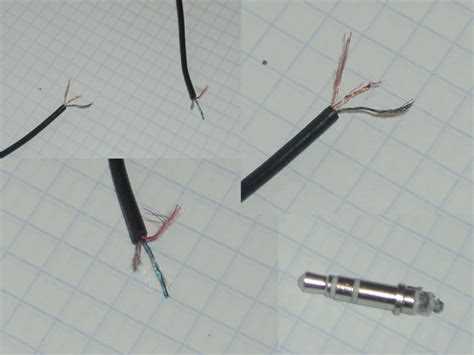

Для точного определения контактов штекера сначала нужно понять его тип: чаще всего наушники используют 3.5 мм TRS (три контакта) или TRRS (четыре контакта) разъемы. TRS содержит левый канал, правый канал и общий провод (землю). TRRS дополнительно включает микрофон или управление.
Используйте мультиметр в режиме прозвонки, чтобы определить контакты. Подключите один щуп к оголённому проводу наушника, второй – к соответствующему контакту штекера. Левый канал обычно соответствует первому сегменту (от наконечника), правый – второму, а земля – к основанию штекера. В TRRS четвертый контакт отвечает за микрофон или пульт управления и находится ближе к основанию.
Для удобства снимите термоусадку или обнажите провода, аккуратно зачистив изоляцию, чтобы не повредить жилы. Припаивайте провода к контактам штекера минимально, без лишнего припоя, чтобы избежать короткого замыкания и ухудшения сигнала.
Перед пайкой нанесите немного флюса на контакт, это улучшит сцепление и качество соединения. После соединения обязательно проверьте мультиметром целостность цепи и отсутствие замыканий между соседними контактами.
Как избежать замыканий и скруток при пайке проводов
При скрутке жил проводов ориентируйтесь на ровный и плотный контакт, избегайте перекручивания с перекрытием отдельных жил. Для лучшей фиксации используйте пинцет или специальные зажимы.
Наносите припой на проводники до их соединения, а не после. Это позволяет избежать холодных контактов и минимизирует количество лишнего припоя, который может вызвать короткое замыкание.
Соблюдайте порядок цветов и полярность проводов, особенно если в наушниках используется микрофон или пульт управления. Проверяйте соединения мультиметром до изоляции.
Изолируйте место пайки термоусадочной трубкой с плотной усадкой. Убедитесь, что трубка полностью закрывает оголенный участок и не допускает контакта с соседними жилами.
Избегайте чрезмерного нагрева проводов и контактов: время пайки не должно превышать 3–4 секунды, чтобы не повредить изоляцию и избежать обугливания проводников.
После пайки аккуратно расправьте провода, чтобы не создавать напряжение на соединениях и избежать механических повреждений в будущем.
Как изолировать место пайки и собрать корпус штекера
После пайки проводов необходимо тщательно изолировать соединение, чтобы избежать короткого замыкания и повреждения. Используйте термоусадочную трубку, подходящего диаметра – она должна свободно надеваться на место пайки, но плотно облегать провода после усадки. Перед пайкой наденьте трубку на один из проводов, чтобы после соединения её можно было сместить на место пайки.
После окончания пайки переместите термоусадочную трубку на спаянный участок и прогрейте феном или зажигалкой с небольшим расстоянием, чтобы трубка равномерно сжалась, не повредив проводники. Если трубок нет, можно использовать качественную электротехническую изоленту, накладывая её в несколько слоев с перекрытием минимум 50%.
При сборке корпуса штекера убедитесь, что все проводники закреплены и не имеют механических напряжений. Внутри корпуса часто предусмотрены специальные фиксаторы для кабеля – закрепите провод там, чтобы он не тянулся на пайку.
Собирая корпус, сначала вставьте контактную часть в корпус, убедитесь в правильной посадке и отсутствии зазоров. Затем плотно затяните крепежные элементы, избегая перекоса. Для защиты от влаги и пыли можно дополнительно нанести небольшое количество силиконового герметика на стыки корпуса.
Проверьте готовый штекер на прочность соединения, аккуратно потянув за кабель. Корпус не должен разъединяться, а место пайки – оставаться изолированным и защищённым от механических повреждений.
Вопрос-ответ:
Какие инструменты нужны для пайки провода наушников?
Для пайки провода наушников понадобится паяльник с тонким жалом, припой с содержанием флюса или отдельный флюс, кусачки для зачистки проводов, лупа или увеличительное стекло для работы с мелкими деталями, а также термоусадочная трубка или изолента для защиты места пайки.
Как правильно подготовить провода перед пайкой, чтобы соединение было надежным?
Перед пайкой необходимо аккуратно снять изоляцию с концов проводов примерно на 5–7 мм, стараясь не повредить жилы. Затем следует слегка скрутить оголённые жилы, чтобы они не распадались. Для лучшего сцепления можно покрыть оголённые концы тонким слоем припоя (так называемое оловление), что улучшит проводимость и упростит сам процесс пайки.
Какие инструменты нужны для пайки провода наушников?
Для пайки проводов наушников понадобится паяльник с тонким жалом, припой (лучше с флюсом внутри), флюс или канифоль, небольшие кусочки термоусадочной трубки или изоленты, а также пинцет или маленькие плоскогубцы. Иногда полезно иметь мультиметр для проверки контактов после пайки.
Как правильно подготовить провода перед пайкой, чтобы соединение было надежным?
Перед пайкой важно аккуратно снять изоляцию с проводов примерно на 3-5 мм, не повредив жилы. После этого необходимо скрутить оголённые жилы вместе, чтобы они не расплетались. Для улучшения сцепления с припоем жилы можно «залудить» — нанести немного припоя на оголённые жилы, расплавляя припой паяльником. Это создаст ровное и гладкое покрытие, которое легче спаивается и обеспечивает хороший электрический контакт.
Как избежать повреждения тонких проводов и сохранить звук после пайки?
Чтобы не повредить тонкие жилы и не ухудшить качество звука, паяльник должен быть достаточно горячим, но не слишком, чтобы быстро выполнить пайку за несколько секунд. Долгое нагревание проводов может привести к расплавлению изоляции и ослаблению контакта. Также важно не применять излишнего механического усилия при работе с проводами. После пайки нужно изолировать место соединения термоусадочной трубкой или изолентой, чтобы избежать короткого замыкания и защитить провод от внешних воздействий. Если есть возможность, стоит проверить соединение мультиметром и прослушать звук, чтобы убедиться в качестве пайки.
