Для правильного подключения лампочки к трехжильному проводу необходимо четко соблюдать назначение каждой жилы. В типичной трехжильной линии присутствуют фазный, нулевой и заземляющий проводники. Фазный провод отвечает за подачу напряжения, нулевой – за обратный ток, а заземляющий обеспечивает безопасность при замыкании.
Подключение начинается с определения жил с помощью индикатора напряжения или мультиметра. Фазный провод подключается к контакту лампочки, обеспечивающему подачу питания. Нулевой провод должен быть присоединен к противоположному контакту для замыкания цепи. Заземляющий провод не подключается к лампочке напрямую, а должен быть надежно зафиксирован в корпусе светильника или на металлическом креплении.
Рекомендуется использовать клеммники или специальные зажимы для фиксации проводов, что повысит надежность соединения и минимизирует риск короткого замыкания. Нарушение схемы подключения или отсутствие заземления увеличивает вероятность выхода из строя оборудования и угрозу поражения электрическим током.
Определение функций каждого провода в трехжильном кабеле
Трехжильный кабель состоит из трех проводников, каждый из которых выполняет конкретную функцию. Первый провод – фазный (обычно коричневого или черного цвета) – служит для подачи напряжения от источника питания к нагрузке. Второй – нулевой рабочий (синий) – обеспечивает замыкание электрической цепи, возвращая ток обратно в сеть. Третий провод – защитный заземляющий (желто-зеленый) – предназначен для отвода токов утечки и предотвращения поражения электрическим током при повреждении изоляции.
При подключении лампочки важно не перепутать фазу и ноль: фаза должна идти на контакт, ведущий к лампе, а ноль – на обратный контакт, чтобы исключить появление напряжения на корпусе. Заземляющий провод подключается к металлическому корпусу светильника или к соответствующей клемме, если она предусмотрена. Несоблюдение этой схемы нарушает безопасность и может привести к короткому замыканию или поражению током.
Рекомендуется использовать индикатор напряжения для точного определения фазного провода перед подключением. При монтаже следует проверить целостность изоляции каждого провода, чтобы исключить межпроводные замыкания и обеспечить надежную работу электросистемы.

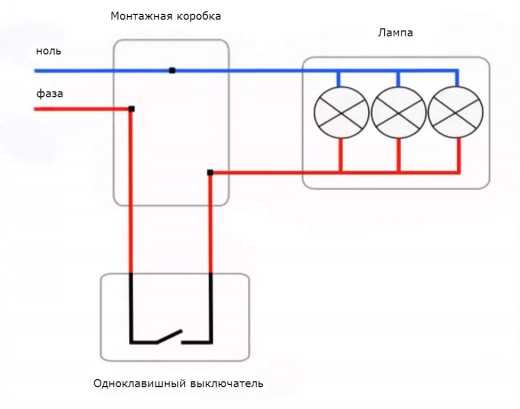

Выбор правильного выключателя для трехжильной проводки
Для трехжильной проводки оптимально использовать выключатели с возможностью подключения нейтрального провода. Это выключатели с клеммой для N, которые обеспечивают стабильную работу и соответствие требованиям электробезопасности. При выборе стоит ориентироваться на выключатели с номинальным током не менее 10 А, учитывая возможные пусковые нагрузки.
Рекомендуются выключатели с механическим или электронным типом управления, поддерживающие подключение трех проводов: фазного, нулевого и заземляющего. Это позволит использовать дополнительные функции, например, подсветку клавиши или управление по двухпроводной линии с сохранением цепи заземления.
При монтаже важно соблюдать полярность и подключать каждый провод согласно маркировке на выключателе. Использование выключателей без клеммы для нейтрали в трехжильной системе может привести к неправильной работе и повышенной опасности короткого замыкания.

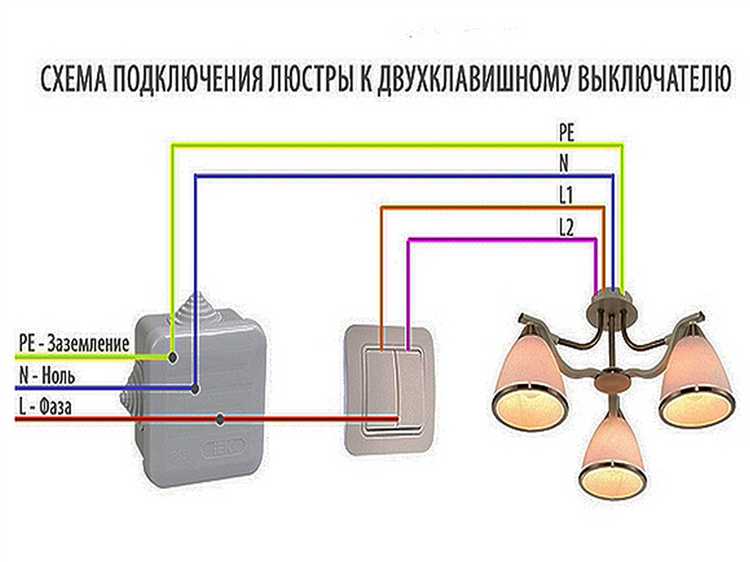

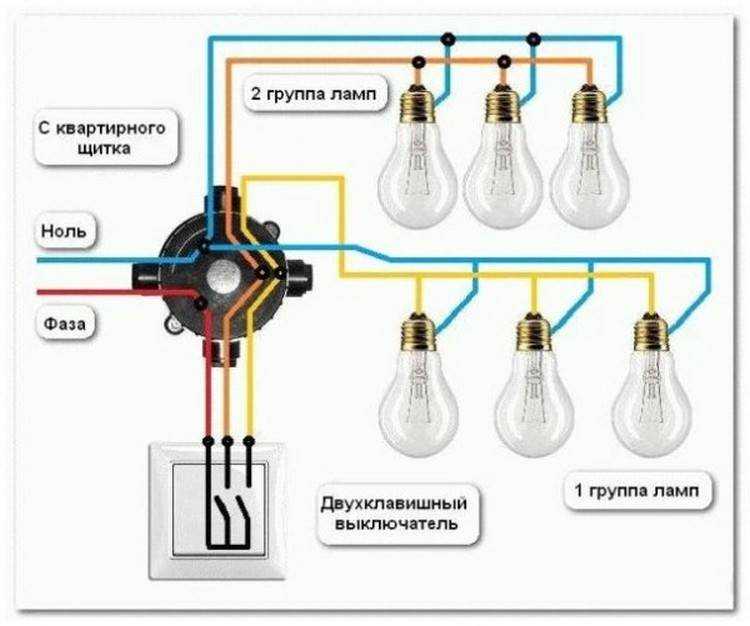

Для помещений с повышенной влажностью стоит выбирать выключатели с классом защиты не ниже IP44. При использовании в сложных схемах освещения (например, с несколькими точками управления) выбирайте устройства с поддержкой перекрестного или проходного подключения.

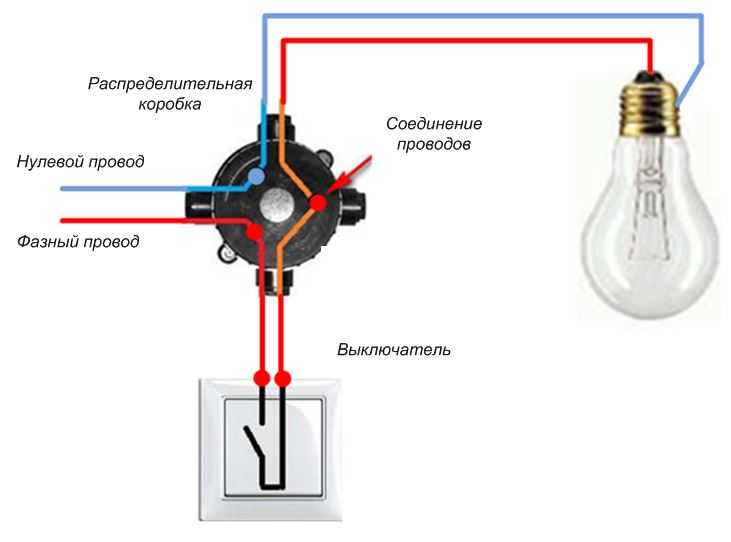

Последовательность подключения проводов к лампочке и патрону
Для правильного подключения трехжильного провода к лампочке и патрону необходимо строго соблюдать порядок действий:
- Отключите питание на вводном щите для обеспечения безопасности.
- Определите назначение каждой жилы: фаза (обычно коричневый или красный), ноль (синий) и заземление (желто-зеленый).
- Подготовьте концы проводов, сняв изоляцию на длину 10–12 мм без повреждения жил.

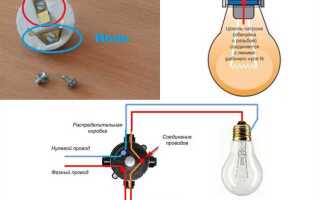

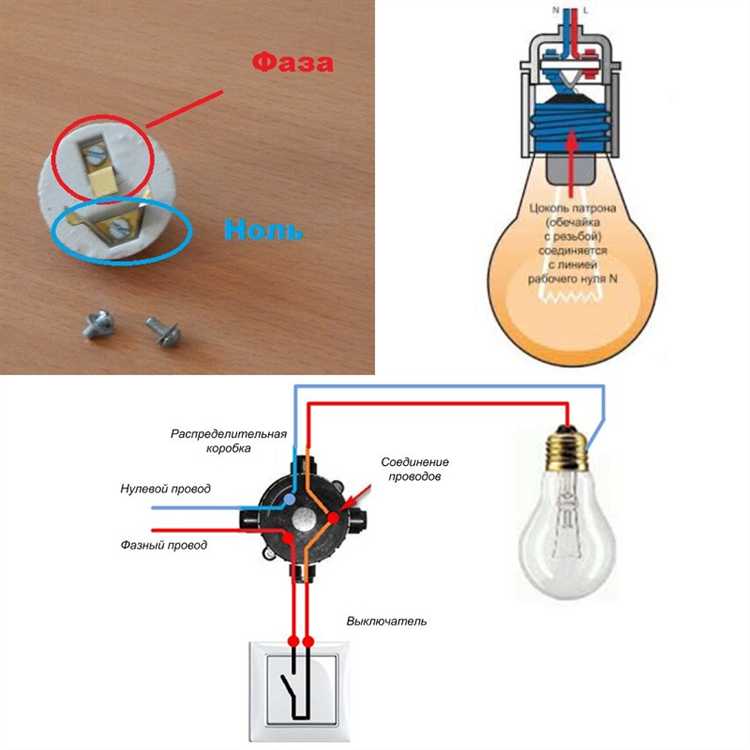

- К патрону лампочки подключите фазный провод к контактной клемме, предназначенной для подачи напряжения. Обычно это центральный контакт в патроне.
- Нулевой провод присоедините к корпусу патрона или соответствующей клемме, если она предусмотрена. В случае обычного патрона с двумя контактами ноль идет на боковую клемму.
- Провод заземления подключите к металлическому корпусу светильника или к соответствующему заземляющему контакту, если он есть.
- Проверьте надежность крепления проводов: жилы должны быть прочно зажаты, без оголенных участков вне клемм.
- Изолируйте соединения термоусадочной трубкой или электроизоляционной лентой для предотвращения коротких замыканий.
- Соберите патрон и установите лампочку, после чего включите питание и проверьте работу.
Важно: подключение должно выполняться в соответствии с маркировкой и стандартами электробезопасности. Нарушение полярности или отсутствие заземления повышают риск повреждений и аварий.
Как безопасно заизолировать соединения в трехжильной цепи
Для надежной и безопасной изоляции соединений в трехжильном кабеле используйте термоусадочные трубки, соответствующие диаметру провода. Перед надеванием трубки тщательно очистите оголённые концы проводов от оксидной пленки с помощью мелкой наждачной бумаги или специального очистителя.
Соединение проводов выполняйте методом скрутки или пайки. При скрутке необходимо обеспечить плотное и равномерное соединение с минимумом механических зазоров. Для пайки используйте оловянно-свинцовый припой с флюсом, который улучшит контакт и предотвратит коррозию.
После соединения наденьте термоусадочную трубку так, чтобы она полностью покрывала оголённый участок и немного заходила на изоляцию проводов с обеих сторон. Аккуратно прогрейте трубку феном для термоусадки до полной усадки и плотного прилегания.
Для дополнительной защиты используйте электроизоляционную ленту ПВХ с высокой стойкостью к износу и влаге. Ленту накладывайте внахлёст, плотно обматывая соединение, избегая образования складок и пузырей.
В местах с повышенной нагрузкой или вибрациями рекомендуется применять герметизирующие составы на основе силикона или бутилкаучука, которые предотвратят попадание влаги внутрь соединения и увеличат его долговечность.
Проверка правильности подключения с помощью мультиметра
Для проверки соединения трехжильного провода с лампочкой используйте режим измерения сопротивления (омметр) и напряжения (вольтметр) мультиметра. Перед началом измерений убедитесь, что питание отключено.
Подключите щупы мультиметра к контактам лампы и проводам. На сопротивление между фазным проводом (обычно коричневым или черным) и контактом лампы должно быть низкое значение, близкое к сопротивлению нити накаливания (около 10–100 Ом в зависимости от мощности лампы). Отсутствие или бесконечное сопротивление укажет на разрыв.
Измерьте сопротивление между нулевым (синим) и заземляющим (желто-зеленым) проводами – оно должно быть бесконечным, что свидетельствует об отсутствии короткого замыкания.
Для проверки напряжения включите питание и переключите мультиметр в режим переменного напряжения (AC). Между фазным и нулевым проводами должно быть стандартное напряжение сети (220–230 В). Между нулем и землей напряжение не должно превышать 5 В, иначе есть проблема с заземлением или нулем.
Если мультиметр фиксирует напряжение между фазой и землей, но лампа не светится, проверьте целостность контактов на патроне и правильность подключения к клеммам. В случае замыкания между нулём и землей необходимо устранить неисправность в проводке.
Устранение распространенных ошибок при подключении лампочки
При подключении лампочки к трехжильному проводу важно правильно идентифицировать жилы: фаза (обычно коричневая или черная), ноль (синий) и заземление (зеленовато-желтый). Ошибка в распиновке приводит к нестабильной работе или отсутствию свечения.
Частая ошибка – подсоединение фазы и нуля к лампочке без учета заземления. В этом случае возможны токи утечки и повреждение изоляции. Заземляющий провод нужно надежно подключать к корпусу светильника, если он металлический, иначе его нужно изолировать.
Нельзя использовать заземляющий провод как рабочий ноль или фазу – это создает опасность поражения электрическим током и выход из строя оборудования.
Недостаточное затягивание клемм приводит к искрению и перегреву контактов. Рекомендуется применять отвертку с индикатором напряжения и проверять крепление после монтажа. Контакты должны быть чистыми, без окислов и механических повреждений.
При подключении лампочки через трехжильный провод важно соблюдать цветовую маркировку и не менять местами ноль и фазу, особенно если в цепи используются автоматические выключатели с дифференциальной защитой. Неправильное подключение снижает эффективность защитных устройств.

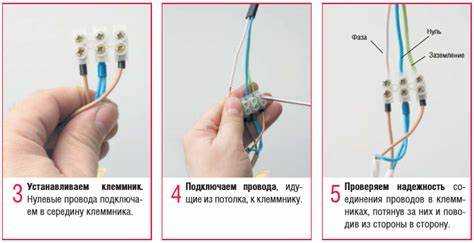

Использование скруток без пайки или специальных клемм увеличивает риск ослабления контакта со временем. Лучше использовать клеммники с винтовыми зажимами или быстрозажимные соединители, обеспечивающие надежность и удобство обслуживания.
В многожильных проводах жилы следует разделять и изолировать термоусадочными трубками или изолентой, чтобы избежать короткого замыкания между ними, особенно в условиях вибраций или подвижных конструкций.
При монтаже необходимо отключать питание и проверять отсутствие напряжения мультиметром перед работой. Часто именно игнорирование этого правила приводит к повреждению компонентов и травмам.
Вопрос-ответ:
Как правильно определить, какой провод является фазой, нулём и заземлением в трёхжильном кабеле перед подключением лампочки?
В трёхжильном кабеле обычно провода имеют разную цветовую маркировку: коричневый или красный — фаза, синий — ноль, жёлто-зелёный — заземление. Для точного определения можно использовать индикаторную отвёртку или мультиметр. Индикаторная отвёртка покажет наличие напряжения на проводе, что указывает на фазу. Ноль и заземление обычно не напряжены при отключённом потребителе. Важно соблюдать правила безопасности и, если есть сомнения, проконсультироваться с электриком.
Зачем при подключении лампочки к трёхжильному проводу нужен заземляющий провод, если лампочка кажется простой нагрузкой?
Заземляющий провод служит для безопасности. Он помогает предотвратить поражение электрическим током, если произойдёт пробой изоляции или повреждение корпуса светильника. Хотя сама лампочка — это простое устройство, металлические части патрона или корпуса могут стать опасными при неисправности. Подключение заземления позволяет току пойти на землю, вызывая срабатывание автомата или УЗО и тем самым защищая человека.
Можно ли подключить лампочку, используя только два провода из трёх, и какие последствия это может иметь?
Технически лампочку можно подключить только к фазе и нулю, исключив заземляющий провод. Однако такой подход снижает безопасность. Отсутствие заземления повышает риск поражения электрическим током при повреждении оборудования. Кроме того, в некоторых случаях использование трёхжильного кабеля без заземления нарушает правила электробезопасности и может стать причиной отказа при проверке электроустановки. Рекомендуется всегда использовать все три провода согласно назначению.
Какие инструменты и материалы необходимы для правильного подключения лампочки к трёхжильному проводу в домашних условиях?
Для подключения понадобятся: отвёртка с изолированной ручкой, индикаторная отвёртка или мультиметр для проверки фаз, пассатижи или бокорезы для зачистки проводов, электротехническая изолента или специальные клеммы для соединения, сам патрон для лампочки и лампочка. Важно отключить питание перед началом работ и убедиться в правильности подключения проводов после монтажа. Для безопасности желательно использовать защитные перчатки и соблюдать правила работы с электричеством.
Как правильно подключить лампочку к трёхжильному проводу, чтобы она работала без перебоев и не создавалась опасная ситуация?
Подключение начинается с отключения питания. Затем необходимо зачистить концы трёх проводов. Фазовый провод подключается к контактам патрона, нулевой — к другому контакту лампочки. Заземляющий провод следует подключить к металлическому корпусу светильника, если он есть. Все соединения нужно хорошо заизолировать или использовать клеммники. После подключения включают питание и проверяют работу лампочки. Если есть сомнения, лучше привлечь квалифицированного электрика для проверки безопасности.
Как правильно определить, какой из проводов в трехжильном кабеле является фазным, нулевым и заземляющим перед подключением лампочки?
Для начала нужно внимательно изучить маркировку или цветовую окраску проводов: обычно в трехжильном кабеле фазный провод коричневого или красного цвета, нулевой — синего, а заземляющий — желто-зеленого. Если цвета не совпадают или кабель старый, стоит использовать индикатор напряжения или тестер, чтобы точно определить фазный провод. Фазный провод под напряжением, нулевой — без напряжения, а заземляющий соединён с защитным контуром. Этот порядок поможет избежать ошибок при подключении.
