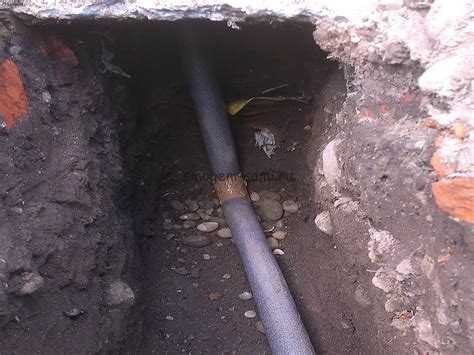

Для точного обнаружения подземных водяных труб необходим комплексный подход, включающий выбор правильных инструментов и учет особенностей почвы. Использование электромагнитных локаторов позволяет выявить металлические трубы на глубине до 3 метров с точностью до нескольких сантиметров. При работе с пластиковыми трубами эффективнее применять гидроакустические методы или трассировку с помощью водяных сигналов.
При подготовке к поиску важно учитывать тип грунта: глинистая почва снижает эффективность электромагнитных приборов, а песчаная способствует лучшей передаче звука и вибраций. Для ускорения процесса рекомендуется предварительно изучить доступные схемы коммуникаций и, при возможности, получить данные от коммунальных служб.
Практическое правило: перед началом работы следует провести калибровку оборудования на известных участках, что повышает точность и сокращает время поиска. Использование GPS-приемников и цифровых карт позволяет сохранять координаты обнаруженных труб для дальнейшего контроля и обслуживания.
Выбор подходящего оборудования для поиска водопроводных труб
Для точного обнаружения подземных водопроводных труб необходимы специализированные приборы с высокой чувствительностью и функционалом. Наиболее эффективными считаются трассопоисковые комплексы с генератором сигнала и приемником. Генератор подключается к трубе или навешивается на поверхность земли, создавая электромагнитное поле вокруг металла. Приемник фиксирует эту индукцию, позволяя точно определить местоположение трубы и глубину залегания.
Для пластиковых труб, которые не проводят электрический ток, применяют методы радиолокационного контроля (GPR). Глубина сканирования у таких систем обычно до 3 метров с разрешением до 5 см. При выборе GPR важно учитывать наличие железобетонных или металлических перекрытий – они ухудшают качество сигнала.
Рекомендуемые параметры оборудования:
1. Частотный диапазон: для металлических труб оптимальны генераторы с частотой 8–33 кГц, обеспечивающей баланс между глубиной и точностью.
2. Максимальная глубина обнаружения: не менее 2 метров для городских условий, до 5 метров – для промышленных объектов.
3. Индикация: цифровой дисплей с отображением уровня сигнала и глубины. Наличие звукового сигнала помогает ускорить процесс поиска.
4. Функции фильтрации: подавление помех от других подземных коммуникаций, особенно актуально в плотной городской застройке.
Дополнительно стоит обратить внимание на компактность и эргономику прибора для работы в труднодоступных местах, а также на автономность – время работы аккумулятора должно превышать 6 часов.
Методы визуального осмотра и поверхностного зондирования

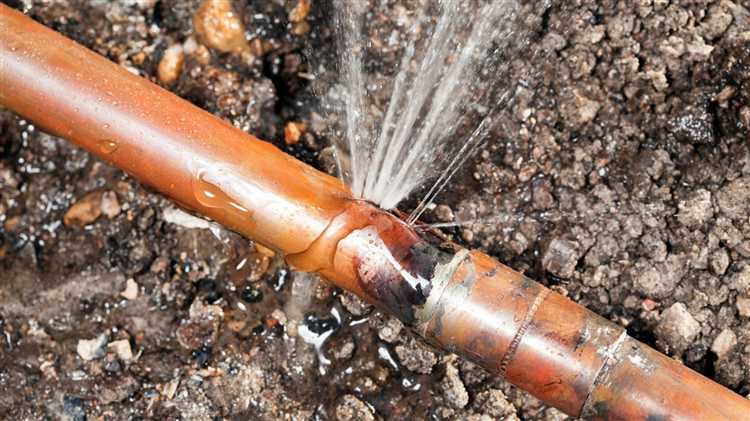

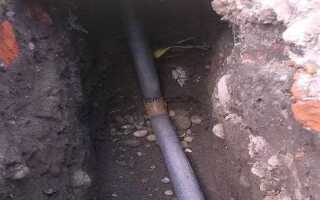

Для быстрого обнаружения подземных водопроводных труб визуальный осмотр начинается с тщательного анализа поверхности: выявляют участки с аномальной влажностью, деформациями грунта или растительности. Наличие мокрых пятен, особенно при отсутствии осадков, указывает на возможную течь или близкое расположение трубы.

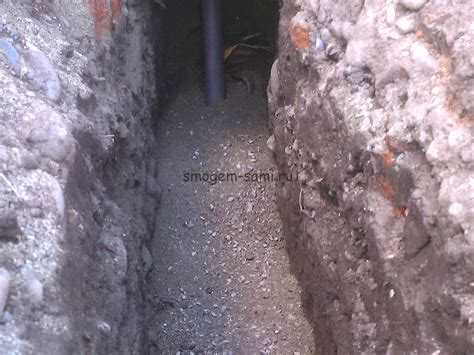

Далее применяется метод поверхностного зондирования с помощью металлического прута или зонда длиной 1–2 метра. Его аккуратно втыкают в грунт с интервалом 20–30 см, фиксируя изменение сопротивления проникновению. Участки с меньшим сопротивлением или провалом указывают на пустоты или грунт, насыщенный водой вокруг трубы.
Дополнительно используют инфракрасную термографию: при разнице температур воды и окружающего грунта тепловизор фиксирует тепловые аномалии, четко обозначающие контуры труб. Этот метод эффективен при температурном контрасте не менее 5 °C и требует сканирования с высоты 1–2 метра.
Рекомендовано сочетать визуальный осмотр с зондированием и термографией для повышения точности. Важно избегать сильного уплотнения почвы во время зондирования, чтобы не повредить трубу и не исказить результаты.
Использование металлоискателей и трассопоисковых устройств
Трассопоисковые приборы, в отличие от обычных металлоискателей, используют активный метод – подают электрический сигнал на трубу, а приемник улавливает его, позволяя точно определить место и глубину залегания. Для труб из пластика или композитных материалов рекомендуется использовать трассопоисковые системы с генератором сигнала, который подключается к трубе через электрод, либо с использованием зонда, вводимого в трубу.
Для повышения точности измерений следует проводить несколько проходов с разных направлений, фиксируя данные на одинаковой глубине. Рекомендуется использовать устройства с функцией цифровой фильтрации шумов и автоматической калибровкой, что снижает вероятность ложных срабатываний. Максимальная глубина обнаружения современных трассопоисковых систем достигает 3–5 метров, что покрывает большинство типовых условий прокладки водопроводных труб.
Перед началом работ важно проверить исправность всех соединений и заряд аккумуляторов, а также откалибровать приборы согласно инструкции производителя. В местах с высоким уровнем электромагнитных помех (например, рядом с подстанциями) следует применять экранированные кабели и выбирать оптимальные частоты сигнала, чтобы избежать искажений. Совмещение данных металлоискателя и трассопоискового устройства позволяет добиться высокой точности и сократить время поиска подземных труб.
Применение гидроакустических приборов для локализации труб
Гидроакустические приборы фиксируют звук, возникающий от потока воды внутри подземных труб, что позволяет точно определить их местоположение и глубину залегания.
Основные принципы работы устройств:
- Улавливание вибраций и шумов, вызванных движением воды и взаимодействием с материалом трубы.
- Использование датчиков, устанавливаемых на поверхность грунта или непосредственно на трубопровод при доступе.
- Обработка сигналов с фильтрацией помех и усилением характеристик, соответствующих трубам с водой.
Рекомендации по применению:
- Перед измерениями очистить поверхность от крупного мусора и обеспечить плотный контакт датчика с грунтом.
- Выбирать приборы с частотным диапазоном от 100 Гц до 10 кГц для оптимального восприятия шумов воды.
- Использовать многоканальные системы для оценки направления звука и точного позиционирования трубы.
- При сложных условиях применять синхронизацию нескольких приборов для трёхмерного картографирования.
- Обязательная калибровка приборов на эталонных трубах с аналогичными характеристиками материала и диаметра.
Гидроакустические приборы обеспечивают точность локализации до 10–15 см, что значительно превышает возможности традиционных электромагнитных методов при наличии воды в трубах.
Оценка глубины залегания трубы с помощью георадара
Георадар (GPR) работает на принципе отражения радиоволн от границ с разной диэлектрической проницаемостью. Для оценки глубины залегания трубы следует выбрать антенну с частотой от 200 до 900 МГц: низкочастотные обеспечивают большую глубину проникновения (до 5–7 м), высокочастотные – точность детализации при глубине до 1–2 м.
Процесс начинается с калибровки прибора на тип грунта, так как скорость распространения сигнала варьируется от 0,06 м/нс (глина) до 0,12 м/нс (песок). Неверная скорость приведет к ошибкам в расчетах глубины более 20%. Для определения точной скорости рекомендуется провести контрольные измерения на известных объектах или использовать временные окна с четкими отражениями.

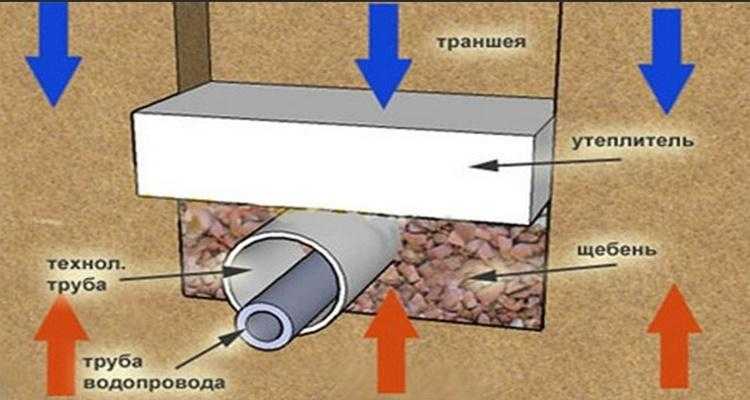

Во время сканирования важно поддерживать равномерное движение антенны по прямой линии, фиксируя отражения на глубинах от 0,3 до 3 м, что соответствует типичным условиям прокладки водопроводных труб. Отражения от трубы обычно выглядят как концентрированные аномалии с выраженной дугой на радарограмме.
Для точного измерения глубины необходимо выделить первичные отражения и рассчитать глубину по формуле: глубина = (скорость сигнала × время задержки) / 2. Средняя погрешность современных георадаров составляет ±10–15 см при правильной настройке и интерпретации данных.
В сложных условиях (высокая влажность, глинистый грунт) рекомендуется использовать фильтрацию сигнала и программное постобработка, которая улучшит выделение сигнала трубы на фоне шума. Применение георадара совместно с другими методами, например, электромагнитной индукцией, повышает точность оценки глубины до ±5 см.
Правила безопасности и подготовка к обнаружению труб
Перед началом поиска подземных водяных труб необходимо получить актуальные планы коммуникаций, чтобы избежать повреждений и аварий. Проверяйте наличие разрешений на работы в зоне поиска, особенно в городской черте.
Используйте средства индивидуальной защиты: каску, перчатки и защитную обувь с усиленным носком. Это минимизирует риск травм при работе с оборудованием и на строительных площадках.
Перед применением электронных детекторов убедитесь в исправности аккумуляторов и калибровке приборов согласно инструкции производителя. Некорректная настройка снижает точность обнаружения.
Оградите рабочую зону, особенно при использовании ручного инструмента, чтобы предотвратить случайное вмешательство посторонних и обеспечить свободное пространство для маневров.
При работе вблизи электролиний соблюдайте минимальное расстояние не менее 1 метра, чтобы исключить риск поражения электрическим током. Используйте инструменты с изолированными ручками.
В случае сомнений по глубине залегания труб проведите предварительное зондирование или используйте георадар, чтобы избежать повреждения коммуникаций при копке.
Планируйте маршрут обследования с учетом рельефа и типа грунта, так как плотные и влажные почвы влияют на качество сигналов детекторов и могут искажать результаты.
Вопрос-ответ:
Какие методы наиболее точны для быстрого определения расположения подземных водяных труб?
Среди методов поиска подземных труб часто используют локаторы с электромагнитным сигналом, гидроакустические приборы и георадары. Электромагнитные локаторы эффективны для металлических труб и позволяют быстро определить место пролегания, при этом георадар помогает увидеть контуры и глубину объекта даже в сложных грунтах. Комбинирование нескольких методов позволяет повысить точность и скорость обнаружения.
Можно ли обнаружить водяную трубу без специального оборудования и насколько это надежно?
Без приборов можно попытаться определить расположение трубы по косвенным признакам — например, по влажности земли, особенностям растительности или шумам воды. Однако такие методы дают лишь приблизительное представление и часто недостаточны для точного обнаружения, особенно если труба расположена глубоко или грунт неоднороден. Для серьезных задач все же рекомендуется использовать специализированные устройства.
Какие факторы влияют на скорость и точность обнаружения подземных труб с водой?
Скорость и точность зависят от типа грунта, глубины залегания трубы, материала самой трубы и наличия помех (например, металлических коммуникаций поблизости). Важно также учитывать погодные условия и технические характеристики используемого оборудования. Чем лучше подготовка и выбор метода, тем быстрее и точнее будет результат.
Как подготовиться к обследованию участка для обнаружения водяных труб, чтобы процесс прошел быстрее?
Полезно заранее собрать всю доступную информацию — схемы коммуникаций, данные от коммунальных служб, прошлые обследования. При подготовке стоит очистить поверхность от лишних предметов и хорошо обозначить территорию. Правильный выбор метода с учетом типа почвы и предполагаемой глубины поможет минимизировать время поиска.
Какие ошибки чаще всего допускают при поиске подземных водяных труб, и как их избежать?
Одной из распространенных ошибок является использование неподходящего оборудования, например, локатора, который плохо работает с неметаллическими трубами. Также часто неверно интерпретируют данные, что приводит к ложным выводам. Чтобы избежать этого, стоит проводить измерения несколько раз с разными приборами и, если есть сомнения, консультироваться с опытными специалистами.
