Разборка электросиловых разъемов требует точного понимания их конструкции и назначения каждого элемента. Ошибки при демонтаже могут привести к повреждению контактов, изоляции или корпуса, что влечёт за собой нестабильную работу оборудования и угрозу короткого замыкания. Для большинства промышленных разъемов, таких как серийные модели типа СР, РШ, НР или PowerCon, необходимы специальные инструменты – узкие отвертки, шестигранники и съёмники фиксаторов.
Перед началом демонтажа необходимо обесточить оборудование, убедиться в отсутствии остаточного напряжения и разрядить конденсаторы, если они есть. Использование диэлектрических перчаток и мультиметра для проверки – обязательное требование техники безопасности. Далее следует определить тип фиксации разъема: резьбовая, защелкивающаяся или винтовая. У резьбовых моделей, как правило, на корпусе имеются метки направления откручивания. Винтовые соединения требуют аккуратного вывинчивания без чрезмерного усилия во избежание срыва резьбы.
Особое внимание следует уделить фиксаторам и уплотнителям. Их деформация или потеря могут нарушить герметичность и устойчивость соединения к вибрациям. При снятии задней крышки разъема важно отслеживать последовательность расположения жил и заземляющего контакта. Для маркировки рекомендуется использовать стойкие к истиранию бирки или термоусадочные трубки с надписями. Это упростит обратную сборку и исключит ошибки в фазировке.
Если разъем имеет литыe компоненты или залит герметиком, его демонтаж не рекомендуется – в этом случае используется метод полной замены. Однако при наличии обслуживаемой модульной конструкции необходимо проверить состояние каждой клеммы: признаки окисления, оплавления или ослабленного контакта требуют зачистки или замены. Контроль качества после сборки должен включать проверку сопротивления и изоляции, особенно в высоковольтных цепях.
Как отключить питание перед началом разборки
Перед началом разборки электросилового разъема необходимо полностью исключить подачу напряжения на все элементы цепи. Ошибки на этом этапе могут привести к короткому замыканию, поражению током и выходу оборудования из строя.
- Отключите автоматические выключатели, подающие питание на цепь, к которой подключен разъем. Убедитесь, что отключены как фаза, так и ноль.
- Проверьте отсутствие напряжения на контактных группах с помощью исправного измерительного прибора (мультиметра или индикаторной отвертки с функцией проверки фазы).
- Зафиксируйте ручки автоматов или установите предупреждающие таблички, чтобы исключить случайное включение питания другими лицами во время работы.
- Если используется источник бесперебойного питания (ИБП) или генератор, отключите их физически от линии или отключите подачу питания программно и проверьте разрыв цепи.
- В системах с высоким напряжением (свыше 1000 В) выполните заземление токоведущих частей, если это предусмотрено схемой безопасности.
Дополнительно проверьте изоляцию проводников: поврежденная изоляция может сохранять остаточный заряд, особенно в случае конденсаторных нагрузок. Для надежности выполните разряд через резистор с допустимой мощностью.
Какие инструменты использовать для разборки разъема

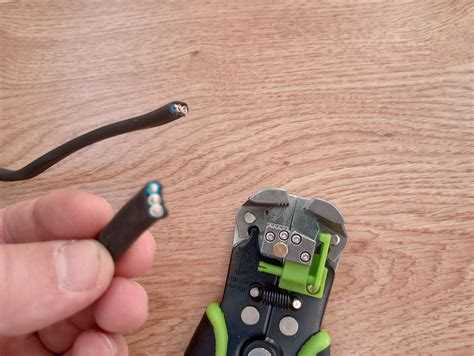

Для точной и безопасной разборки электросиловых разъемов необходим строго определённый набор инструментов. В первую очередь – прецизионные отвертки с плоским и крестовым жалом различных размеров. Они позволяют откручивать винты креплений без повреждения резьбы и пластика корпуса.

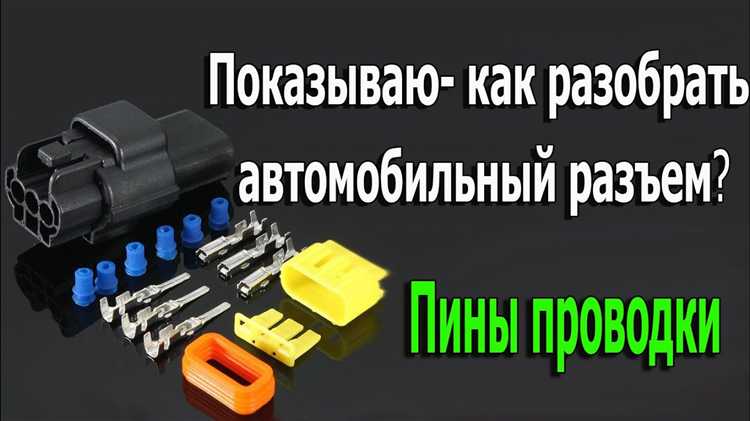

Иглы для извлечения контактов необходимы при демонтаже пинов из корпусов многоконтактных разъемов. Лучше использовать заводские экстракторы, соответствующие типу конкретного разъема, например, типу Deutsch, AMP или Molex. Подбор универсального инструмента без учета модели часто приводит к повреждению контактов.
Плоскогубцы с тонкими губками позволяют удерживать мелкие элементы при разборке. Для пластиковых защелок предпочтительны пинцеты с антистатическим покрытием – металлические инструменты легко ломают хрупкие части корпуса.
Набор пластиковых лопаток применяется для вскрытия защелок без повреждения корпуса. Особенно актуален при работе с герметичными разъемами с силиконовыми уплотнителями.
Для отсоединения сильно зафиксированных элементов рекомендуется использовать диэлектрические монтажные лопатки. Металлические инструменты в таких случаях опасны – возможен пробой изоляции и короткое замыкание.
Если разъем герметизирован термоклеем или компаундом, требуется промышленный фен с регулировкой температуры. Нагрев до 120–150 °C позволяет размягчить клеевую массу без повреждения пластиковых компонентов.
Как определить тип электросилового разъема
Чтобы точно определить тип электросилового разъема, необходимо учитывать конструктивные особенности, параметры тока и напряжения, а также стандарты, которым он соответствует.
- Определите количество контактов. Подсчитайте штыревые или гнездовые элементы. Например, трёхконтактные часто используются для однофазных сетей, пяти – для трёхфазных с заземлением.
- Измерьте диаметр контактов и расстояние между ними. Эти параметры позволяют отличить, например, разъемы IEC 60309 от нестандартных промышленных аналогов.
- Оцените форму корпуса и тип фиксации. Байонетные замки, резьбовые соединения или защёлки – характерные признаки конкретных серий и производителей.
- Изучите маркировку. На корпусе часто указывается стандарт (например, CEE 32A 5P 400V), который точно определяет тип и параметры разъема.
- Определите номинальные ток и напряжение. Эти данные можно получить с маркировки или измерением с помощью тестера при подключенном напряжении. Например, 16A/250V указывает на бытовой однофазный разъем, 32A/400V – промышленный трёхфазный.
- Проверьте наличие цветовой кодировки. Разъемы стандарта IEC 60309 имеют цветовую индикацию: синий – 230В, красный – 400В, жёлтый – 110В.
- Сравните с каталогами производителей. Это особенно важно при наличии нестандартных или устаревших моделей, внешне схожих между собой.
Точный тип разъема необходим для подбора ответной части, предотвращения перегрева и обеспечения механической совместимости. Ошибка в идентификации может привести к отказу оборудования или повреждению линии питания.
Как извлечь фиксирующие элементы без повреждений

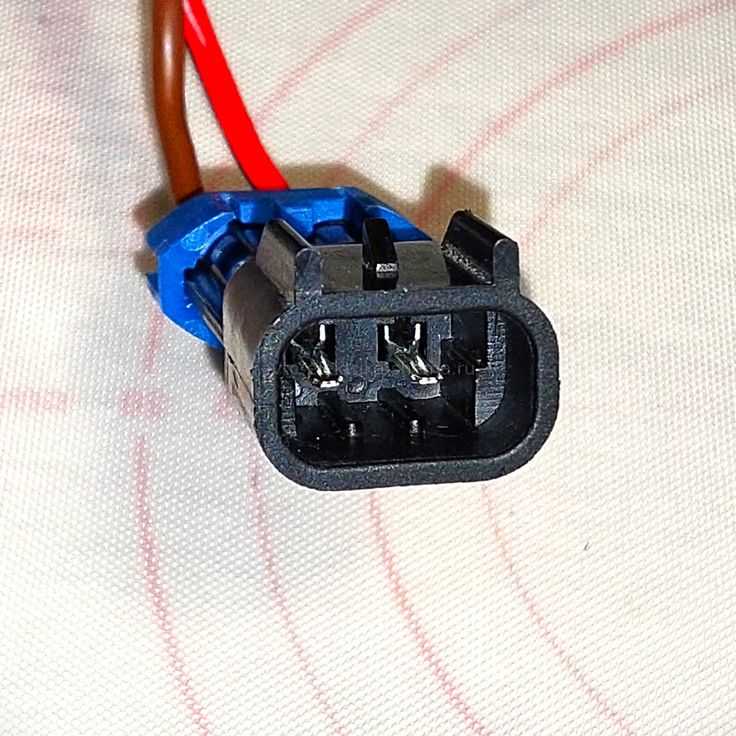

Перед демонтажем внимательно осмотрите разъём. Определите тип фиксации: боковые защёлки, центральные замки, поворотные клипсы. Не применяйте усилие, пока не станет понятно, в каком направлении происходит разблокировка.
Используйте пластиковые монтажные лопатки или специализированные съёмники для разъёмов – это исключает повреждение изоляции и пластиковых элементов. Металлические инструменты допустимы только при невозможности использования альтернатив.
При наличии боковых защёлок нажимайте строго в направлении предусмотренного изгиба. Если защёлка не отходит – проверьте, не мешают ли загрязнения. Очистите место соединения сжатым воздухом или мягкой кистью.
Центральные замки часто требуют отжима с двух сторон одновременно. Используйте тонкий инструмент с плоским концом, введя его симметрично. Извлекать фиксатор нужно плавно, без рывков, следя за тем, чтобы он не деформировался.
Поворотные механизмы разблокируются вращением по направлению стрелки, если она присутствует. Для тугих замков предварительно нагрейте разъём феном до 40–50 °C – это повысит эластичность пластика и снизит риск поломки.
После извлечения фиксирующего элемента проверьте его на наличие трещин, ослабленных защёлок или деформаций. Повреждённые компоненты необходимо заменить до следующей сборки.

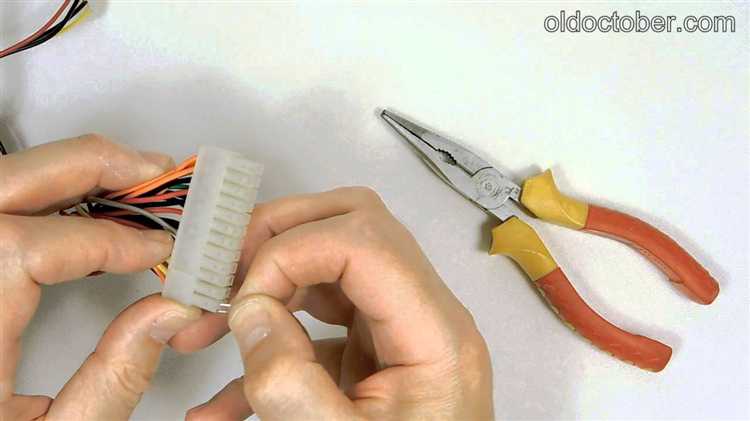

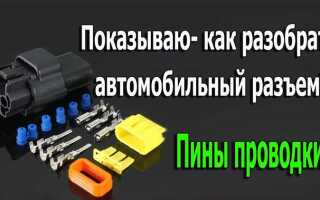

Как отсоединить провода от контактов разъема
Для безопасного и корректного отсоединения проводов сначала отключите питание цепи и убедитесь в отсутствии напряжения с помощью тестера. Определите тип контактов: у большинства электросиловых разъемов применяются штекерные или обжимные клеммы.
Если разъем оснащен фиксаторами, аккуратно отожмите защелки специализированным инструментом – пластиковым пинцетом или тонкой отверткой, избегая повреждения пластмассовых деталей. Для контактных групп с контактными пружинами используйте игольчатые съемники или специальные экстракторы, чтобы освободить провод из клеммы без деформации.
При работе с обжимными контактами не тяните провод напрямую – это приведет к повреждению жилы и контакта. Сначала освободите фиксатор контакта, затем извлеките провод вместе с контактом. В случае необходимости замены контакта используйте профессиональный инструмент для обжима с контролем усилия, чтобы обеспечить надежное соединение при повторном монтаже.
После извлечения провода проверьте состояние контактной группы: отсутствие коррозии, следов перегрева и механических повреждений. При обнаружении дефектов замените контакт или разъем полностью. Соблюдение точной последовательности действий предотвращает повреждения и повышает долговечность соединения.
Как проверить состояние контактов после разборки
После разборки электросилового разъема необходимо тщательно проверить каждый контакт. Визуальный осмотр проводят при хорошем освещении с помощью увеличительного стекла. Контактные поверхности должны быть гладкими, без следов окисления, потемнений и механических повреждений: трещин, зазубрин, деформаций.
Обязательно проверяют плотность посадки контактов в корпусе. Ослабленные контакты могут привести к нагреву и снижению проводимости. Легкое покачивание контакта в посадочном месте недопустимо.
Для проверки электрического сопротивления контакта используют цифровой мультиметр в режиме измерения омметра. Сопротивление должно быть максимально низким – обычно менее 5 мОм для медных контактов. Значения выше указывают на загрязнение или повреждение контактной поверхности.
Поверхности с признаками коррозии очищают мелкозернистой наждачной бумагой или специализированным химическим средством для контактов. После очистки повторно измеряют сопротивление, чтобы убедиться в улучшении параметров.
Если контакт покрыт защитным слоем (например, серебром или золотом), избегают грубого механического воздействия, чтобы не повредить покрытие. В таких случаях применяют только химическую очистку.
При обнаружении деформаций или сильного износа контакт подлежит замене. Использование неисправных контактов может привести к нестабильной работе силового подключения и возникновению аварийных ситуаций.
Как очистить и подготовить разъем к повторной сборке
Для эффективной очистки разъема используйте изопропиловый спирт с концентрацией не ниже 90%. Смочите безворсовую салфетку или ватный тампон и аккуратно удалите загрязнения с контактных площадок и корпуса. Не применяйте воду или растворители на основе ацетона – они разрушают изоляцию и металлы.
Если на контактах имеется окисление, обработайте их специальной щеткой из нержавеющей стали с мелкой абразивной структурой или используйте химический очиститель для контактов (контактный очиститель). После удаления окислов обязательно удалите остатки средства чистой салфеткой, чтобы предотвратить коррозию.
Для удаления пыли и мелких частиц применяйте сжатый воздух под низким давлением. Избегайте высокого давления, чтобы не повредить пластиковые элементы и не сдвинуть контакты.
Перед сборкой просушите разъем в течение минимум 10 минут при комнатной температуре или ускорьте процесс с помощью воздушного потока. Повторно используйте только оригинальные или совместимые уплотнители и прокладки для сохранения герметичности.
Проверьте целостность фиксаторов и контактных пружин, при необходимости замените поврежденные элементы. Убедитесь, что контакты расположены ровно, без деформаций и люфта.
Нанесите тонкий слой специальной смазки для электроконтактов (на основе силикона или графита), чтобы снизить износ и повысить устойчивость к коррозии. Избегайте использования бытовых масел и жиров, они ухудшают электрическую проводимость.
После подготовки разъема проведите тест на контактное сопротивление с помощью мультиметра – оно не должно превышать нормативные значения, указанные в технической документации.
Как собрать разъем обратно с соблюдением полярности
Перед сборкой убедитесь, что контакты и корпус разъема полностью очищены от грязи и окислов. Проверьте маркировку контактов: чаще всего на корпусе или самой клемме нанесены обозначения «+» и «-», или цветовая маркировка проводов.
Для точного соблюдения полярности сопоставьте положительный контакт источника питания с соответствующей клеммой разъема. Используйте мультиметр в режиме прозвонки, чтобы убедиться в правильности подключения каждого провода до окончательной сборки.
При вставке клемм в корпус обращайте внимание на направляющие замки и зацепы, они предотвращают неправильное размещение. Контакты должны фиксироваться с характерным щелчком, исключающим возможность люфта.
После установки всех контактов проверьте механическую прочность соединения, аккуратно потянув за каждый провод. Ненадежное крепление может привести к искрению или прерывистому контакту.
Если разъем оснащён уплотнителями или герметизирующими кольцами, установите их в правильной последовательности для предотвращения попадания влаги и пыли.
Завершающий этап – осмотр визуальной маркировки и проверка целостности корпуса. Полярность должна соответствовать исходным меткам, иначе возможен выход из строя подключаемого оборудования.
Вопрос-ответ:
Как безопасно разобрать электросиловой разъем, чтобы не повредить контакты?
Перед разборкой разъема обязательно отключите питание, чтобы избежать короткого замыкания и поражения электрическим током. Используйте подходящие инструменты — обычно это плоская отвертка или специальные съемники для фиксаторов. Осторожно подденьте защелки, не применяя чрезмерную силу, чтобы не сломать пластик или контакты. При необходимости внимательно изучите конструкцию разъема, так как некоторые модели имеют скрытые фиксаторы.
Какие ошибки чаще всего допускают при разборке электросиловых разъемов?
Частой ошибкой становится попытка силового разъединения разъема без отключения питания, что опасно и может привести к повреждениям. Также многие не учитывают наличие скрытых защелок и пытаются просто вытянуть корпус, ломая пластиковые детали. Иногда контактные группы вытягивают под неправильным углом, что вызывает деформацию или потерю контакта. Важно соблюдать аккуратность и не торопиться.
Как понять, что разъем можно разобрать и повторно использовать?
Если корпус и контакты разъема не имеют видимых повреждений — трещин, деформаций или следов горения, его можно аккуратно разобрать и собрать заново. При разборке обратите внимание на состояние фиксаторов: если они целы и не потеряли упругость, разъем останется надежным. Если же видны следы механических повреждений или коррозия, лучше заменить разъем на новый.
Какие инструменты лучше использовать для разборки разных типов электросиловых разъемов?
Для большинства силовых разъемов подходят тонкие плоские отвертки и пластиковые съемники, которые не повредят корпус и контакты. Для некоторых моделей требуется специализированный инструмент — например, ключи или щипцы для снятия фиксирующих колец. Если нет уверенности в конструкции, полезно иметь под рукой набор мелких инструментов и изучить инструкцию производителя.
Как правильно собрать электросиловой разъем после разборки, чтобы обеспечить надежное соединение?
Перед сборкой убедитесь, что контакты чистые и не повреждены. Проверьте целостность уплотнителей и фиксаторов. Вставляйте контакты в корпус строго по направлению, не прикладывая чрезмерных усилий. После соединения проверьте, что все защелки надежно зафиксированы и нет люфта. При необходимости протестируйте соединение мультиметром, чтобы убедиться в отсутствии обрывов и коротких замыканий.
