Создание автомата с игрушками из картона – это не только увлекательный проект, но и способ изучить основы механики и точной работы с материалами. Чтобы получить устройство, способное выдавать игрушку при бросании монеты, потребуется разработать систему из рычагов, пружин и направляющих, используя исключительно подручные материалы: картон, пластиковые крышки, резинки и шпажки.
Основу автомата составляет коробка из плотного гофрокартона размером не менее 30×30×30 см. Для механизма выдачи нужен лоток на направляющих, который будет сдвигаться вперёд при нажатии на кнопку. Кнопку удобно сделать из сложенной гармошкой полоски картона с упругой вставкой из канцелярской резинки. Для ограничения движения применяется пара бортиков из плотного слоя картона, склеенных ПВА.
Монетоприёмник изготавливается с использованием наклонной плоскости внутри корпуса и ограничителя, который позволяет запускать механизм только при наличии монеты. Оптимальный угол наклона – около 30°, чтобы монета под действием гравитации легко скатывалась к датчику (например, подвижному язычку из картона, соединённому с основной тягой).
Для подачи игрушек можно использовать цилиндрическую воронку из плотной бумаги или обрезанной пластиковой бутылки, закреплённую сверху внутреннего отсека. Внизу – узкое отверстие, через которое игрушки под действием гравитации попадают в лоток при срабатывании механизма. Важно предусмотреть клапан, чтобы игрушка выпадала строго по одной штуке.
Протестируйте устройство с несколькими типами игрушек – капсулы из киндер-сюрпризов, мягкие мини-игрушки или шарики диаметром до 5 см. Убедитесь, что они не застревают и свободно проходят через внутренние каналы автомата.
Выбор типа автомата и принципа работы
Для создания автомата из картона выбирают один из двух типов: с поворотным барабаном или с выдвижным лотком. Первый тип предполагает вращающийся цилиндр с ячейками для игрушек. Пользователь вращает ручку, и при совпадении ячейки с отверстием игрушка выпадает. Второй тип основан на выдвигающейся платформе: при нажатии на рычаг игрушка подается вперёд по направляющей до выхода наружу.
Поворотный механизм требует точного расчета радиуса барабана, количества ячеек и угла поворота. Например, при 6 ячейках поворотный шаг должен составлять 60°. Основание делается из двух кругов, соединенных перемычками, каждая из которых формирует отдельную секцию.
Выдвижной лоток реализуется с помощью направляющей и пружинного механизма. Важно обеспечить возврат рычага в исходное положение. Для этого используют канцелярскую резинку или тонкую витую пружину. Ширина лотка должна превышать размер самой крупной игрушки минимум на 5 мм для свободного хода.
Оба типа требуют жесткой фиксации корпуса, особенно в точках крепления движущихся элементов. Используйте плотный гофрокартон и усиленные швы из клея ПВА и горячего клея. Механизмы должны работать плавно, без заклиниваний, что обеспечивается предварительной подгонкой деталей и тестированием каждого узла отдельно.
Необходимые материалы и инструменты для сборки
Картон – основной конструкционный материал. Используйте плотный гофрокартон толщиной не менее 4 мм от упаковочных коробок. Для подвижных деталей подойдёт ламинированный картон от коробок бытовой техники.
Канцелярский нож с острым сменным лезвием – для точной резки. Ножницы не обеспечат ровных краёв, особенно на толстом картоне.
Клеевой пистолет с силиконовыми стержнями – для быстрого и прочного соединения элементов. Обратите внимание на тонкое сопло: это упростит работу в узких зонах.
Линейка металлическая длиной от 30 см и угольник – для точной разметки и прямых углов. Пластиковые инструменты часто дают погрешности при резке.
Карандаш средней твёрдости (HB) – для разметки без вмятин. Маркеры не подходят: они расплываются и пачкают поверхность.
Шпажки из дерева длиной 20–30 см – для осей рычагов и барабанов. Альтернатива – коктейльные трубочки с вставленными внутрь деревянными шпажками для жёсткости.
Резинки канцелярские средней жёсткости – для создания пружинящих элементов. Следите за равномерным натяжением, чтобы избежать перекоса механизма.
Проволока мягкая, алюминиевая диаметром 1–2 мм – для тяговых механизмов и пружин. Не используйте стальную: она требует специальных инструментов для гибки.
Кнопки-гвоздики или брадсы – для подвижного крепления деталей. Удобны для создания вращающихся соединений без клея.
Проектирование основы автомата и размеров деталей
Основа автомата должна быть прочной и устойчивой, чтобы выдерживать вес деталей и механизма. Оптимальный размер корпуса: ширина – 20 см, глубина – 25 см, высота – 35 см. Используйте гофрированный картон толщиной от 3 мм для всех несущих элементов.
- Передняя стенка: 20×35 см, с вырезом под окно выдачи (8×6 см) на высоте 5 см от нижнего края.
- Задняя стенка: 20×35 см, цельная, без отверстий.
- Боковые стенки: 25×35 см, при необходимости усилить внутренними ребрами жесткости.
- Нижняя панель (основание): 20×25 см, обязательно приклеивается по всей площади.
- Верхняя крышка: 20×25 см, съемная или с петлями, для доступа к внутреннему механизму.
Для внутренних элементов:
- Желоб подачи игрушек: ширина – 6 см, длина – 15 см, с уклоном 15°.
- Монетоприемник: короб 5×5×10 см с прорезью 0.5×3 см, располагается на передней панели на высоте 10 см от низа.
- Механизм выдачи: отсек 8×8×8 см, расположен прямо под желобом, должен обеспечивать свободный выход игрушки.
Стыки склеивайте горячим клеем. Усиливайте углы дополнительными внутренними полосами картона 2×20 см. Точные размеры обеспечивают корректную работу механики и облегчают сборку.
Изготовление корпуса и загрузочной камеры из картона
Вырежьте из плотного картона основание размерами 30×30 см. Это будет нижняя платформа автомата. Отметьте центр, чтобы впоследствии установить ось вращения захвата.
Для стенок корпуса подготовьте четыре прямоугольника: две боковые панели – 30×25 см, передняя и задняя – 25×25 см. Склейте их с основанием с помощью горячего клея, плотно прижимая до застывания. Для усиления конструкции используйте внутренние угловые ребра – узкие полосы картона шириной 3 см.
В передней панели прорежьте окно 15×10 см на высоте 5 см от нижнего края – через него пользователь будет доставать игрушки. Окно обклейте рамкой из тонкого картона, чтобы исключить расслаивание краёв.
Крышу корпуса сделайте из куска картона 30×25 см. Вырежьте в ней отверстие 10×10 см для загрузки игрушек. Откидную крышку для загрузочного люка изготовьте отдельно, прикрепив её на бумажные петли или узкие полоски ткани. Закрепите крышку скотчем с одной стороны и добавьте застёжку-липучку или картонный фиксатор с противоположной стороны.
Внутри корпуса, прямо под загрузочным отверстием, установите ограничительный короб 12×12×6 см – он предотвратит застревание игрушек. Все стыки тщательно проклейте, особенно по периметру загрузочной камеры, чтобы она выдерживала вес загруженных предметов.

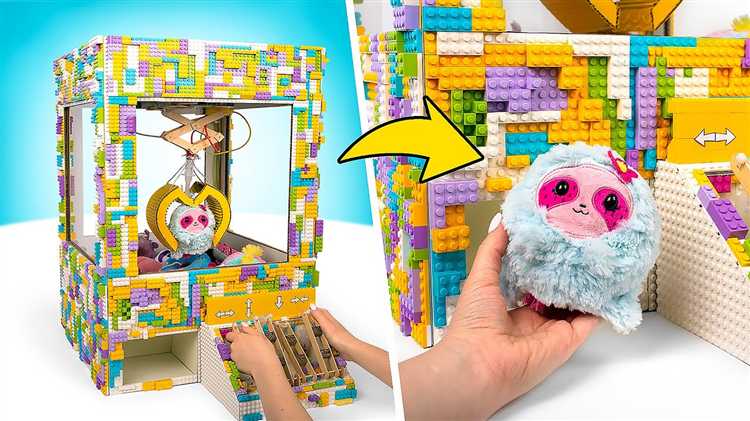

Механизм захвата игрушек: сборка и настройка
Для создания захвата потребуется прочный картон (толщина не менее 3 мм), шпажки, резинки, леска и клеевой пистолет. Основа механизма – две подвижные «челюсти», соединённые с рычагом управления. Каждая челюсть вырезается в форме дугообразной лапки длиной около 8 см с углублением на конце для фиксации игрушки.
Соберите челюсти на общей оси из шпажки, закреплённой в картонной раме. Ось должна проходить через отверстия в основании каждой лапки, позволяя им вращаться внутрь и наружу. В нижней части лапок прикрепите тяги из лески, ведущие к ручке управления за пределами автомата. При натяжении лески челюсти сжимаются, при ослаблении – возвращаются в исходное положение под действием резинок.
Резинки крепятся к внешним краям лапок и к неподвижной части конструкции. Выбирайте резинки средней жёсткости, чтобы сохранить баланс между усилием захвата и обратным ходом. Все соединения укрепите горячим клеем, избегая люфта. Перед окончательной установкой проверьте плавность движения: челюсти должны сходиться синхронно без перекосов и заеданий.
Для точной настройки регулируйте длину лески. Удобно делать это через петли или узлы, позволяющие быстро изменить натяжение. После настройки убедитесь, что при полном натяжении челюсти полностью смыкаются, а при отпускании – разводятся минимум на 6 см для захвата средней игрушки.
Установка ручек, рычагов и элементов управления
Для создания функциональных элементов управления на картонном автомате потребуется плотный картон толщиной не менее 3 мм. Ручки вырезаются из прямоугольных полос размером примерно 6×2 см, края можно скруглить для удобства захвата. Чтобы закрепить ручку, в корпусе автомата прорезают два узких вертикальных отверстия шириной около 0,5 см и длиной 2 см, через которые пропускают картонный штифт-ось диаметром 0,7 см. Штифт фиксируется клеем моментального схватывания и дополнительно фиксируется с внутренней стороны клеевым слоем, чтобы избежать люфта.
Рычаги лучше всего сделать из двойного слоя картона для прочности, размером 8×2,5 см с изогнутой формой для удобства нажатия. Место крепления рычага располагают так, чтобы при наклоне он мог взаимодействовать с внутренними механизмами – это достигается прорезанием аккуратного отверстия с полукруглым срезом для оси, диаметром 1 см. Ось вставляют из деревянной шпажки или металлической проволоки толщиной 1 мм, которую закрепляют с помощью горячего клея с обеих сторон панели.
Для элементов управления, таких как кнопки или переключатели, используйте картонные кружочки диаметром 2–3 см. Их крепят на небольшие картонные ножки высотой 1–1,5 см, приклеивая их под панелью для создания объёма и возможности нажимать. Если нужен эффект пружинящего нажатия, между кнопкой и панелью прокладывают небольшие кусочки поролона толщиной 0,5 см.
Все движущиеся элементы проверяйте на плавность хода и отсутствие заеданий. При необходимости шлифуйте кромки наждачной бумагой зернистостью 220. Для прочности мест крепления полезно дополнительно подклеить внутренние детали полосками картона с изнаночной стороны.
Проверка работы и устранение возможных неполадок
После сборки автомата с игрушками из картона необходимо тщательно проверить его работоспособность по каждому узлу.
- Проверка механизма подачи игрушек:
- Проверьте, свободно ли вращается ось с барабаном или колесом, исключите перекосы и заедания.
- Убедитесь, что рычаг или кнопка корректно возвращается в исходное положение после нажатия.
- Проверьте плотность соединений – слишком свободные детали могут привести к провисанию и сбоям.
- Проверка фиксации игрушек:
- Проверьте, удерживаются ли игрушки в предназначенных ячейках или отделениях без провалов.
- Если игрушки не фиксируются, подклейте внутренние стенки или добавьте тонкие картонные вставки для плотности.
- Проверка подачи монет (если есть):
- Проверьте, что монета проходит через слот без заеданий и падает в приемник.
- Отрегулируйте размеры прорези, чтобы избежать блокировки мелких или крупных монет.
- Устранение основных неполадок:
- Если механизм заедает, разберите узел и осмотрите элементы на наличие остатков клея, неровностей и деформаций картона.
- Для повышения скольжения можно слегка обработать поверхности воском от свечи или парафином.
- Если детали расшатываются, добавьте проклейку с внутренней стороны или укрепите крепления скобами из тонкой проволоки.
- В случае недостаточной жесткости конструкции используйте дополнительные усилители из двойного картона на проблемных участках.
- Проверяйте работу автомата после каждого исправления, чтобы не допустить новых сбоев.
Своевременная диагностика и точечное устранение дефектов обеспечат плавную и надежную работу картонного автомата.
Вопрос-ответ:
Какие материалы нужны для создания автомата с игрушками из картона?
Для изготовления автомата потребуются: плотный картон (например, коробки из-под бытовой техники), ножницы или канцелярский нож, клей (лучше ПВА или горячий клей), линейка, карандаш для разметки, а также декоративные материалы — цветная бумага, маркеры, скотч. Иногда понадобится шпажка или деревянная палочка для создания механизма, который будет приводить игрушки в движение.
Как сделать так, чтобы игрушки внутри автомата двигались при нажатии на рычаг?
Для движения игрушек нужно создать простую механическую систему внутри корпуса. Обычно используется рычаг, который при нажатии тянет нитку или палочку, связующуюся с игрушками. Важно правильно закрепить элементы так, чтобы движение было плавным и не заедало. Можно сделать небольшие отверстия в картоне для прохождения рычага, а сам механизм лучше смазать воском или мылом, чтобы детали легче скользили.
Как украсить картонный автомат, чтобы он выглядел привлекательно и выдерживал использование детьми?
Для украшения подойдут краски, цветная бумага, наклейки и маркеры. Рекомендуется покрыть поверхность клеем или лаком, чтобы защитить рисунки от стирания. Если автомат предполагается часто использовать, можно дополнительно укрепить углы и стыки картонными вставками или скотчем с внутренней стороны. Украшения не должны мешать работе механизма, поэтому размещать их лучше на внешних сторонах и корпусе.
Как сделать игрушки внутри автомата устойчивыми и безопасными для детей?
Игрушки из картона нужно сделать прочными, чтобы они не ломались при нажатии. Для этого лучше использовать двойной слой картона или дополнительно подклеить детали. Все острые края стоит тщательно обработать — обрезать неровности и закруглить углы. Если внутри есть мелкие элементы, их лучше приклеить намертво, чтобы дети не могли случайно их проглотить. Также желательно проверить, чтобы механизм не создавал сильных защемлений, которые могут травмировать пальцы.
