Как записывается первый закон кирхгофа

Первый закон Кирхгофа – это фундаментальный принцип электротехники, который описывает распределение токов в узле электрической цепи. Его точная формулировка гласит: алгебраическая сумма токов, входящих в узел, равна нулю. Это отражает закон сохранения электрического заряда и позволяет анализировать сложные цепи методом узловых токов.

Закон записывается как уравнение вида ∑ I_вход = ∑ I_выход или эквивалентно ∑ I = 0, где сумма ведётся по всем токам, связанным с узлом. Важно, что закон действует при условии стационарного состояния цепи и отсутствия накопления заряда в узле.

Формулировка первого закона Кирхгофа в электрических цепях

Первый закон Кирхгофа, или закон узлов, гласит: алгебраическая сумма токов в любом электрическом узле равна нулю. Это означает, что суммарный ток, входящий в узел, равен суммарному току, выходящему из него.

Важное уточнение: в расчетах токи, направленные к узлу, принимаются с одним знаком, а токи, уходящие – с противоположным. Для удобства обычно входящие токи считаются положительными, а исходящие – отрицательными, или наоборот, главное – сохранять единообразие в выбранном знаке.

Применение закона позволяет проверить правильность построения схемы и упростить расчет токов в сложных разветвленных цепях. Для узла с n ветвями справедливо равенство:

∑ I_i = 0, где I_i – ток в i-й ветви.

Закон опирается на принцип сохранения заряда и справедлив для цепей постоянного и переменного тока при отсутствии накопления заряда в узле.

При решении задач с использованием первого закона Кирхгофа рекомендуется выделять узлы четко, записывать токи с соблюдением направления и строго следить за знаками, что исключит ошибки в расчетах.

Обозначения и символы в записи закона Кирхгофа

Первый закон Кирхгофа формулируется через суммирование токов в узле электрической цепи. Для точного понимания и применения важны конкретные обозначения и символы.

i₁, i₂, i₃, … – токи, протекающие через проводники, подключённые к узлу. Индексы различают отдельные ветви.
Σi – знак суммы всех токов, входящих или выходящих из узла.
Входящие токи традиционно принимаются со знаком «плюс» или считаются положительными.
Выходящие токи принимаются с отрицательным знаком или учитываются как отрицательные значения.
Узел – точка соединения трёх и более проводников, в которой применяется закон.

Обозначения должны быть однозначными и соответствовать направлению токов, выбранному при анализе схемы. Принцип знаков критичен: при неправильном присвоении знаков итоговая сумма не будет равна нулю, что нарушит закон.

Выберите условное направление токов для каждой ветви.
Обозначьте каждый ток уникальным индексом.
Сложите токи с учётом знаков (входящие положительны, выходящие отрицательны или наоборот).
Запишите уравнение: Σi = 0, где сумма включает все токи узла.

Чёткое следование этим обозначениям облегчает как ручной расчёт, так и автоматизированное моделирование цепей.

Правила знаков при составлении уравнения тока

Первый закон Кирхгофа основывается на принципе сохранения электрического заряда, что требует правильного распределения знаков токов в узле. При составлении уравнения необходимо определить направление всех токов относительно узла: входящие токи считаются положительными, исходящие – отрицательными, либо наоборот, но выбранный принцип должен быть одинаковым для всех токов.

Важно строго придерживаться единого направления отсчёта. Например, если ток направлен в узел, он получает знак «+», а если из узла – знак «–». Переключение знаков у отдельных токов без причины ведёт к ошибкам и нарушает баланс уравнения.

При неизвестных направлениях токов выбирается произвольное направление; в случае ошибки расчет вернёт отрицательное значение, что корректирует предположение. Следует записывать знак с учетом выбранного направления, не меняя его в процессе решения.

Знаки токов также зависят от полярности источников напряжения и положения элементов схемы. Например, ток через сопротивление обычно считается направленным от положительного к отрицательному потенциалу, что важно при анализе и подтверждает правильность знаков.

В сложных узлах с несколькими ветвями рекомендуется сначала изобразить схему с направлениями токов, затем выписать уравнение, проверяя, что сумма всех токов с учётом знаков равна нулю. Это исключит ошибки и упростит дальнейшее решение.

Примеры записи первого закона на простых узлах

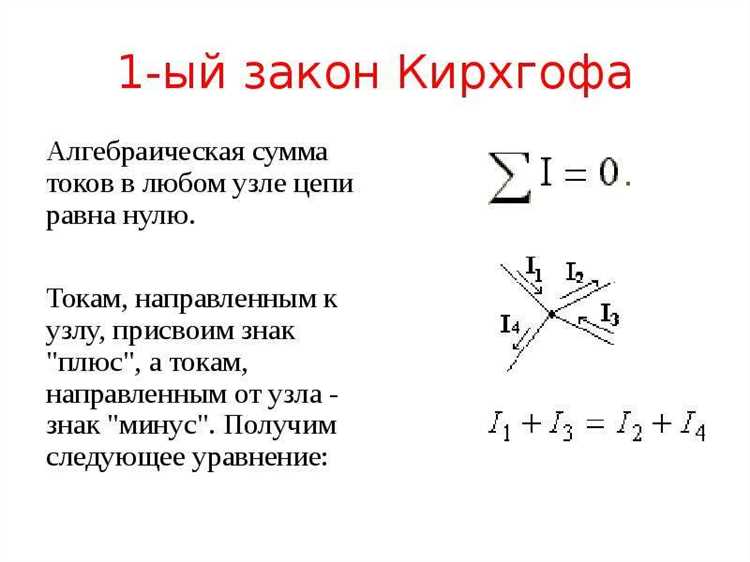

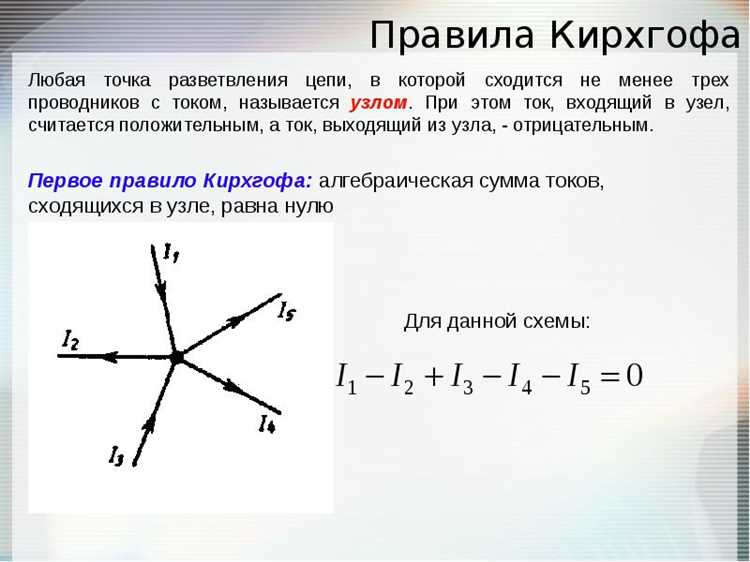

Первый закон Кирхгофа гласит, что алгебраическая сумма токов в узле равна нулю. Рассмотрим узел с тремя проводниками и токами I₁, I₂ и I₃. Если считать токи, входящие в узел, положительными, а выходящие – отрицательными, уравнение примет вид:

I₁ + I₂ — I₃ = 0.

В случае, когда в узле сходятся четыре токa: I₁, I₂, I₃ и I₄, с двумя токами, входящими, и двумя выходящими, запись будет:

I₁ + I₂ — I₃ — I₄ = 0.

Если токи направлены произвольно, важно выбрать один знак для всех токов, входящих в узел, и противоположный для выходящих. Например, при трех токах I₁, I₂ и I₃, все направлены в узел, уравнение запишется как:

I₁ + I₂ + I₃ = 0.

Это означает, что сумма токов, входящих в узел, равна нулю, что возможно только при условии, что хотя бы один ток направлен иначе. Чтобы избежать ошибок, следует четко обозначить направления токов на схеме перед составлением уравнения.

Ошибки при записи и способы их избегания

Первый закон Кирхгофа формулируется как сумма токов, входящих в узел, равна сумме токов, выходящих из него. Основные ошибки при записи связаны с неправильным выбором направления токов и несоблюдением знаков при сложении.

Частая ошибка – путаница с положительным и отрицательным направлением токов. Ток, направленный в узел, следует записывать с положительным знаком, а ток, выходящий из узла – с отрицательным. Невыполнение этого правила приводит к неверному уравнению и ошибочным расчетам.

Некорректное определение узла. Узел – точка, где сходятся три и более проводника. Запись закона для участка цепи с двумя проводниками недопустима и искажает смысл закона.

Неправильное обозначение токов в уравнении. Важно присваивать каждому току уникальный индекс или обозначение, чтобы избежать путаницы при дальнейших преобразованиях. Повторяющиеся или неясные обозначения снижают читаемость и усложняют проверку ошибок.

Необходимо всегда проверять единообразие направления токов, выбранное до записи уравнения. Рекомендуется предварительно нарисовать схему с четкими стрелками, чтобы избежать пересмотра и исправлений.

Для исключения ошибок полезно записывать закон Кирхгофа в форме равенства суммы токов, направленных к узлу, и суммы токов, уходящих из узла, а не просто суммы всех токов, что снижает вероятность неправильного суммирования.

Автоматическая проверка решения с помощью балансировки токов на каждом узле после записи уравнений выявляет невнимательность и ошибки в знаках.

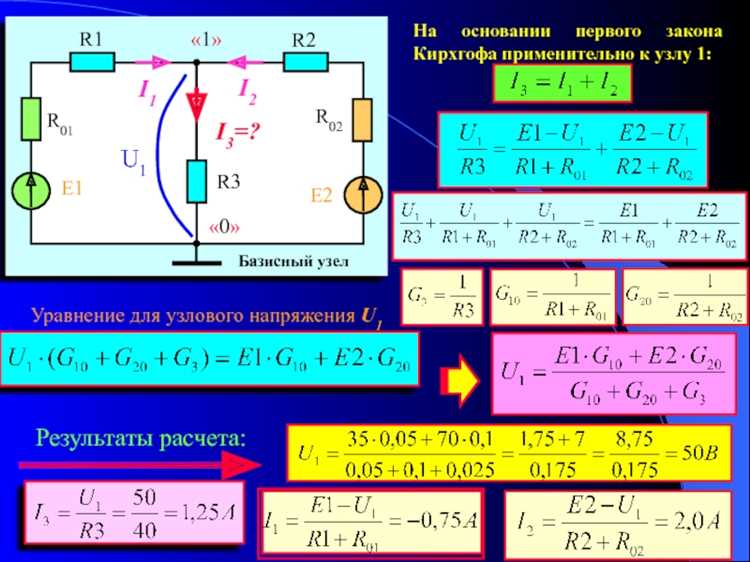

Применение закона Кирхгофа при анализе сложных электрических схем

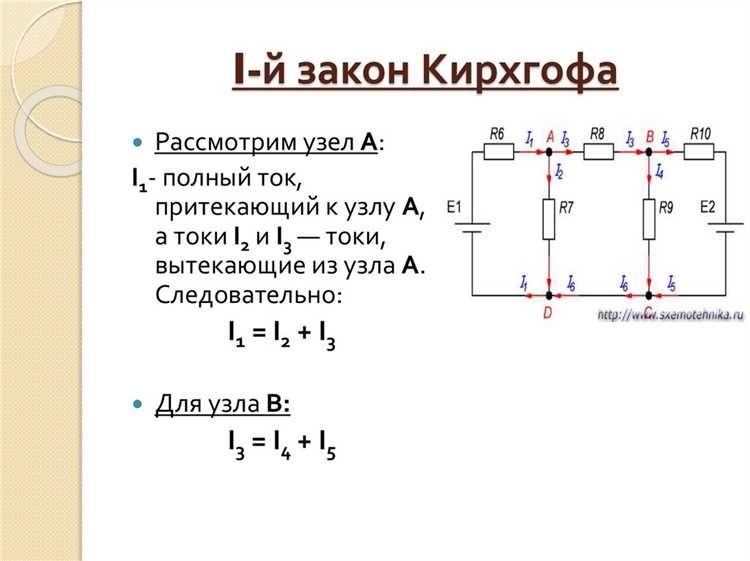

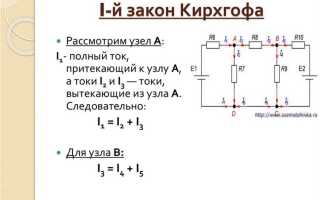

Первый закон Кирхгофа (Закон узлов) позволяет определить распределение токов в узлах сложных электрических схем. Его использование необходимо, когда простые методы последовательного и параллельного соединения элементов не дают точного результата.

Для правильного применения закона в сложных схемах следует соблюдать алгоритм:

Выделить все узлы схемы, где сходятся три и более ветвей.
Выбрать полярность и направление токов в каждой ветви, учитывая приоритет направления от источников питания.
Записать уравнение для каждого узла, суммируя входящие и выходящие токи с учетом выбранных направлений.
Составить систему уравнений для всех узлов, кроме одного, так как сумма всех токов в системе равна нулю (закон сохранения заряда).
Решить систему уравнений с помощью методов линейной алгебры (метод подстановки, метод Крамера, матричные методы).

Особое внимание следует уделять следующему:

В сложных схемах с множеством узлов рекомендуется предварительно упростить схему с помощью замены последовательных и параллельных элементов, если это возможно.
При наличии реактивных элементов (конденсаторов, катушек индуктивности) необходимо учитывать комплексные значения токов и напряжений, применяя комплексные сопротивления.
Для схем с источниками тока и напряжения стоит выделить узлы с известными параметрами, что позволит уменьшить количество неизвестных.
Важно проверять размерность и единицы измерения всех величин, чтобы избежать ошибок при вычислениях.

Первый закон Кирхгофа в сочетании с вторым законом (закон напряжений) обеспечивает полный анализ электрических цепей, но для начального этапа решения именно первый закон задает основу для определения токов в узлах и предотвращает ошибочные предположения о направлении и величине токов.

Вопрос-ответ:

Что именно формулирует первый закон Кирхгофа и как он записывается?

Первый закон Кирхгофа описывает закон сохранения электрического заряда в узле электрической цепи. Он гласит, что алгебраическая сумма токов, входящих и выходящих из узла, равна нулю. Записывается это так: сумма всех токов, направленных к узлу, равна сумме токов, уходящих от узла. В математической форме это можно выразить как \(\sum I_{\text{вход}} = \sum I_{\text{выход}}\) или \(\sum I = 0\), где токи, направленные в узел, берутся со знаком «+», а выходящие — со знаком «−».

Почему первый закон Кирхгофа применим только к узлам цепи, а не ко всей цепи целиком?

Первый закон относится к узлам — точкам соединения нескольких проводников, потому что он основан на сохранении заряда в конкретной точке соединения. В узле не может накопиться заряд, поэтому сумма всех токов, входящих и выходящих, должна быть равна нулю. На уровне всей цепи закон не применяется напрямую, так как цепь включает в себя элементы, где заряды могут изменять свою энергию или движение. Для анализа всей цепи используют дополнительно второй закон Кирхгофа и другие правила.

Какие знаки ставятся перед токами в формуле первого закона Кирхгофа, и почему это важно?

При записи закона токи, входящие в узел, обычно принимают со знаком «+», а выходящие — со знаком «−». Такое соглашение помогает правильно составить уравнение и избежать ошибок при расчетах. При этом можно выбрать обратное обозначение, но важно соблюдать единообразие. Знак отражает направление тока относительно узла и служит для математического баланса, чтобы сумма токов действительно была равна нулю.

Как применять первый закон Кирхгофа на практике для решения задач?

Для решения задачи с помощью первого закона сначала нужно определить узлы в цепи и обозначить направления токов. Затем для каждого узла составить уравнение, где сумма всех токов, входящих и выходящих, равна нулю. Полученные уравнения используют вместе с другими законами и соотношениями для нахождения неизвестных токов и напряжений. Такой подход позволяет систематично анализировать сложные цепи, разбивая их на более простые части.

Откуда взялось название «первый закон Кирхгофа» и существует ли второй закон?

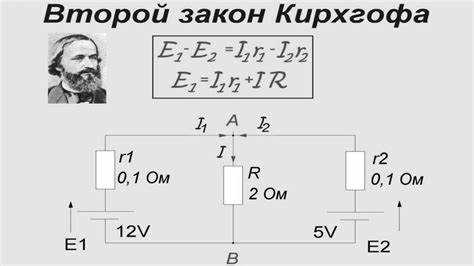

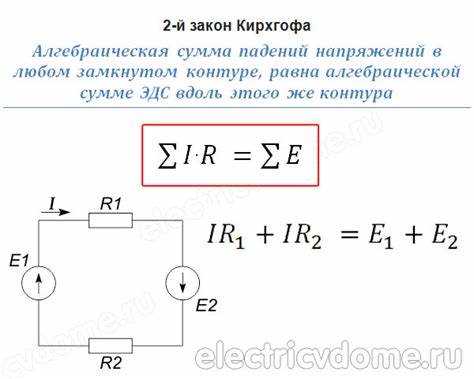

Название связано с именем немецкого физика Густава Кирхгофа, который сформулировал два фундаментальных закона для анализа электрических цепей. Первый закон связан с сохранением заряда в узле. Второй закон касается закона сохранения энергии в замкнутом контуре и говорит, что сумма напряжений по замкнутому контуру равна нулю. Оба закона часто используются вместе для полного анализа электрических цепей.

Как правильно формулируется первый закон Кирхгофа и что он означает?

Первый закон Кирхгофа, или закон узлов, гласит, что сумма электрических токов, входящих в узел электрической цепи, равна сумме токов, выходящих из этого узла. Проще говоря, весь электрический ток, который поступает в точку соединения проводников, полностью распределяется по другим ответвлениям без потерь. Это правило отражает сохранение электрического заряда в узле.
