Обрыв нулевого провода в однофазной или трёхфазной системе с глухозаземлённой нейтралью – одна из самых разрушительных неисправностей в быту и на производстве. В случае обрыва PEN-проводника на участке между вводом и точкой заземления резко возрастает риск поражения электрическим током и выхода из строя подключённого оборудования. Напряжение на корпусах электроприборов может достигать опасных значений, что особенно критично для металлических корпусов и приборов с ручным управлением.
Основной механизм повреждения – перераспределение фазных напряжений в трёхфазной сети. При неравномерной нагрузке на фазах после обрыва нуля возможен рост напряжения на одной из фаз до 380 В, что приводит к перегоранию обмоток, пробоям изоляции и пожарам. Такие инциденты особенно часто происходят в старых жилых фондах, где распространена система TN-C без повторного заземления и отсутствует контроль состояния нулевого проводника.
Эффективные меры защиты включают установку устройств контроля напряжения (УЗМ) с функцией обесточивания при выходе напряжения за пределы 180–250 В, а также переход на систему TN-C-S с обязательной установкой повторного заземления на вводе. В частных домах целесообразна установка реле контроля фаз и реле контроля нуля, способных оперативно отключать питание при нестандартных режимах работы сети.
Дополнительную надёжность обеспечивает организация системы уравнивания потенциалов, заземление всех металлических элементов электропроводки и применение медного многожильного кабеля с сечением нулевого проводника не менее фазного. Такие решения позволяют не только снизить риск аварий, но и продлить срок службы электроприборов и сети в целом.
Как обрыв нуля влияет на работу бытовых электроприборов

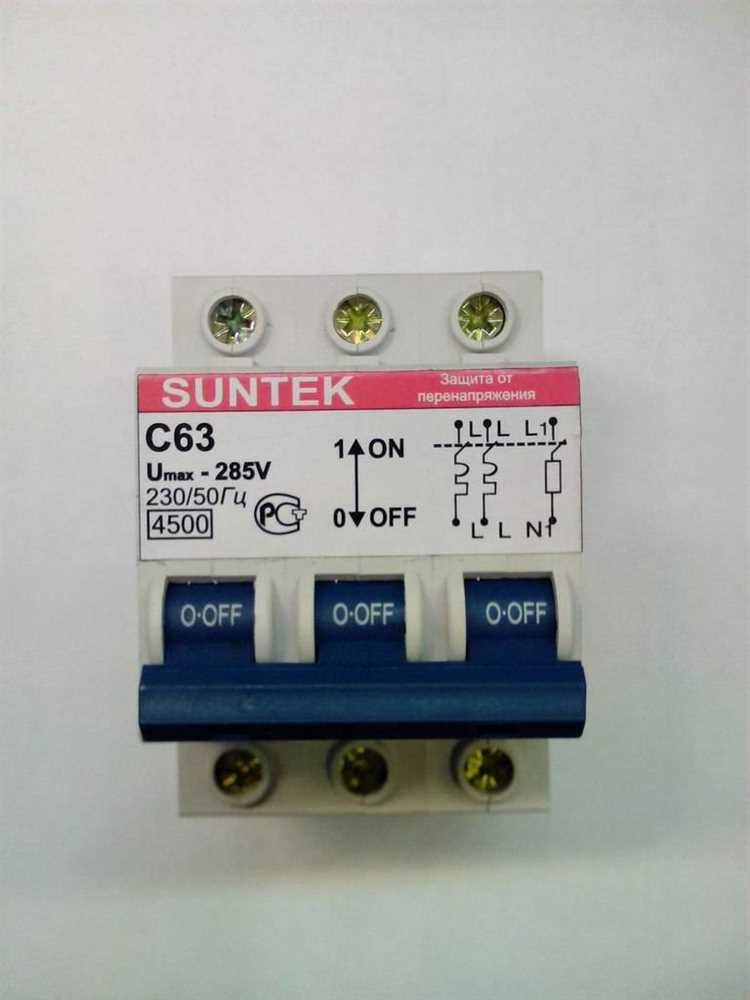

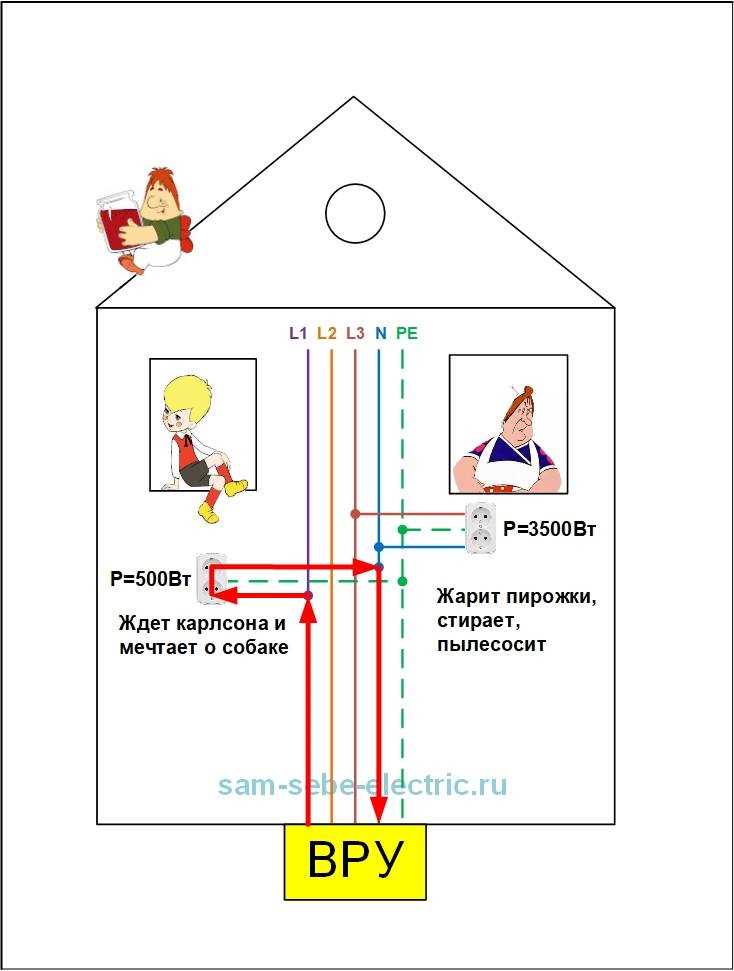

В многоэтажных домах с трехфазным вводом и однофазной нагрузкой обрыв нулевого провода в распределительном щите вызывает перераспределение фазных напряжений. В результате, вместо стабильных 220 В на розетках может появиться напряжение от 60 до 380 В, в зависимости от симметрии нагрузки между фазами.
Бытовая техника не рассчитана на такие перепады. Электронные устройства с импульсными блоками питания (телевизоры, компьютеры, роутеры) при перенапряжении выходят из строя практически мгновенно. Конденсаторы, рассчитанные на 250–270 В, пробиваются, что вызывает короткое замыкание или перегрев компонентов.
Холодильники, стиральные машины и кондиционеры с компрессорами и двигателями страдают от повышенного тока в обмотках. При перенапряжении 300–350 В происходит пробой межвитковой изоляции, что приводит к заклиниванию ротора и выходу из строя пускозащитной автоматики.
Лампы накаливания перегорают в первые секунды, светодиодные и энергосберегающие светильники – в течение нескольких минут. Некоторые модели оснащены элементарной защитой, но она срабатывает не всегда.
Даже сетевые фильтры с варисторами не спасают при длительном перенапряжении. Варистор рассчитан на кратковременные всплески, но не на устойчивое напряжение выше 300 В. После его пробоя возникает внутренний пожар в корпусе фильтра.
Рекомендуется установка устройств контроля напряжения с функцией отключения питания при выходе за допустимые пределы (обычно 180–250 В). Их следует монтировать перед групповыми автоматами или в розетки с особо ценным оборудованием.
Признаки обрыва нулевого провода в однофазной сети
Обрыв нуля в однофазной сети 220 В вызывает асимметрию напряжения и может привести к повреждению электроприборов. Распознать эту опасную ситуацию можно по следующим симптомам:
- Яркость освещения резко меняется – лампы накаливания могут светить слишком ярко или еле тлеть. Светодиодные и энергосберегающие лампы мерцают, выключаются или выходят из строя.
- Работа техники становится нестабильной – холодильники, стиральные машины, компьютеры неожиданно перезапускаются, шумят, нагреваются без нагрузки.
- Появление запаха гари – особенно у приборов с трансформаторами или блоками питания, чувствительными к скачкам напряжения.
- Увеличение напряжения на фазе – при замере мультиметром возможны значения 250–300 В, в зависимости от нагрузки соседей по сети.
- Электросчетчик работает нестабильно – дисплей мигает, индикация напряжения скачет или отключается.
При выявлении указанных признаков необходимо немедленно отключить автоматические выключатели и вызвать электрика. Эксплуатация сети при обрыве нуля опасна не только для оборудования, но и для жизни.
Роль УЗИП и реле напряжения при потере нейтрали

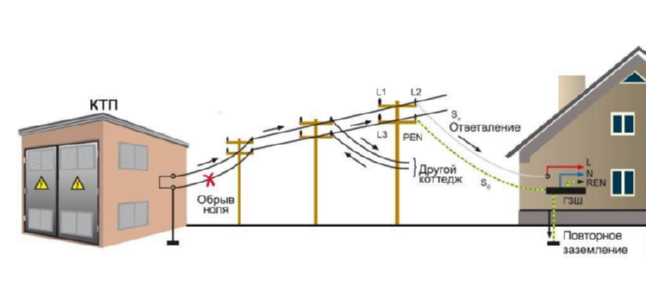

Обрыв нулевого провода в системе с заземленной нейтралью приводит к асимметрии фазных напряжений. В результате оборудование, подключённое к фазам с повышенным потенциалом, оказывается под напряжением до 380 В, что вызывает перегрев, пробой изоляции и выход из строя. Устройства защиты от импульсных перенапряжений (УЗИП) и реле контроля напряжения – ключевые элементы в предотвращении этих последствий.
УЗИП ограничивают импульсы, возникающие при резких скачках напряжения, но не реагируют на длительную нестабильность, вызванную потерей нейтрали. Их задача – шунтировать кратковременные всплески энергии, такие как удары молнии или коммутационные перенапряжения. Поэтому для защиты от обрыва нейтрали они малоэффективны.
Основную роль играет реле напряжения, которое непрерывно отслеживает параметры сети. При отклонении напряжения на любой из фаз за пределы заданного диапазона (например, ниже 180 В или выше 250 В), реле мгновенно отключает питание. Это предотвращает подачу чрезмерного напряжения на потребителей в условиях перекоса фаз.
При выборе реле необходимо учитывать максимальную коммутируемую мощность, наличие независимой регулировки порогов срабатывания и возможность задержки включения после нормализации параметров. Для трёхфазных систем с однофазной нагрузкой рекомендуется использовать реле, отслеживающее каждую фазу по отдельности. Это исключает скрытые перекосы, которые могут не проявиться в общей сумме напряжений.
Практически, при потере нейтрали рекомендуется использовать связку: реле напряжения + УЗИП. Первое обеспечивает отключение питания при опасных уровнях напряжения, второе – защиту от сопутствующих импульсов. Такой подход минимизирует риски разрушения электрооборудования в аварийной ситуации.
Схемы подключения реле контроля напряжения для частного дома
Реле контроля напряжения защищает электрооборудование при отклонениях напряжения и особенно актуально при риске обрыва нулевого провода. Ниже приведены проверенные схемы подключения для однофазных и трёхфазных систем в частном доме.
- Однофазная сеть (220 В)
- Реле устанавливается после вводного автомата и до групповых автоматов.
- Подключение: фаза и ноль с выхода вводного автомата поступают на вход реле; выход реле соединяется с шиной питания автоматов.

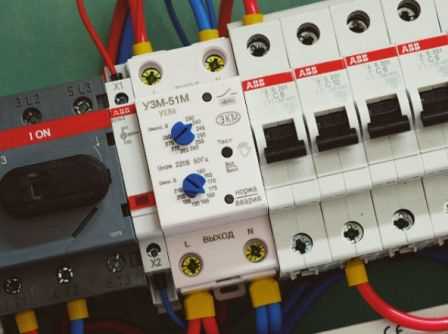

- При выборе устройства предпочтение следует отдавать моделям с возможностью регулировки порогов отключения по напряжению (например, УЗМ-51М, DigiTOP V-protector).
- Обязательно наличие независимого питания у реле: при обрыве нуля устройство должно оставаться работоспособным.
- Трёхфазная сеть (380 В)
- Оптимальное решение – установка трёхфазного реле контроля с функцией отключения всех фаз (например, ZUBR D63t, Новатек-Электро РКН-3-15).
- Схема: фазы L1, L2, L3 и ноль с вводного автомата подаются на реле. Выход реле подключается к трёхфазному контактору, управляющему всей сетью дома.
- Контактор необходим, так как большинство реле рассчитаны на ток до 63 А, а домовая нагрузка часто превышает этот показатель.
- Обязательно наличие термозащиты у реле и функции контроля перекоса фаз, чтобы исключить асимметрию при обрыве нуля.
- Защита нуля через реле напряжения
- Используется дополнительное реле напряжения, подключённое только к одной фазе и нулю. Оно контролирует рост напряжения при исчезновении нуля.
- При обнаружении опасного повышения напряжения (>250 В), реле отключает нагрузку или подаёт сигнал на модуль аварийного отключения.
- Для эффективной защиты рекомендуется монтаж реле на каждую фазу в трёхфазной системе, особенно при распределении фаз по помещениям.
Независимо от схемы, реле должно устанавливаться в металлическом щите с защитой IP54 и обслуживаться через отдельный автомат. Все соединения выполняются медным проводом сечением не менее 2,5 мм², затяжка клемм проверяется моментом по паспорту устройства.
Выбор реле контроля напряжения по параметрам электросети
Номинальное напряжение сети – ключевой параметр. Для однофазной сети выбирается реле на 220 В, для трёхфазной – на 380 В. Несоответствие приведёт к некорректной работе или отказу устройства.
Диапазон рабочих напряжений должен охватывать возможные отклонения в сети. Для бытовых условий предпочтительно реле с нижним порогом 170–180 В и верхним не выше 250 В. При наличии частых скачков – с возможностью настройки границ вручную.
Время задержки на включение после стабилизации напряжения подбирается в пределах 5–15 секунд. Это предотвращает повторное срабатывание при кратковременных колебаниях. Для чувствительной электроники актуально время задержки до 30 секунд.
Максимальный ток нагрузки определяется суммарной мощностью защищаемых потребителей. При нагрузке до 5 кВт требуется реле с током не менее 25 А. При подключении через магнитный пускатель – достаточно маломощного реле, управляющего только катушкой.
Тип монтажа выбирается исходя из условий эксплуатации. Для квартир подходит DIN-рейка в щитке. Для временных решений – реле в корпусе с розеткой и вилкой. В промышленной сети – только щитовые модели с жёстким креплением и возможностью пломбировки.
Дополнительные функции повышают точность и удобство: цифровой дисплей, память последнего отключения, индикация фаз, контроль асимметрии и чередования фаз (для трёхфазных систем). Важно учитывать, что наличие дополнительных опций увеличивает цену, но критично для защиты дорогостоящего оборудования.
Автоматическое отключение нагрузки при скачках напряжения
Скачки напряжения в электросети могут привести к повреждению оборудования и нарушению работы устройств. Для защиты от таких событий применяются устройства автоматического отключения нагрузки, которые фиксируют отклонения напряжения за доли секунды и разрывают цепь питания.
Реле напряжения – ключевой элемент защиты, способный оперативно отключить нагрузку при превышении или снижении напряжения за пределы установленных параметров. Оптимальные настройки реле для бытовых сетей – диапазон 195–255 В с задержкой отключения не более 0,5 с. Это позволяет избежать ложных срабатываний при кратковременных флуктуациях.
Ток срабатывания и время восстановления должны подбираться исходя из чувствительности подключаемой техники. Для высокочувствительного оборудования рекомендуется использовать реле с возможностью настройки времени повторного включения не менее 30 секунд, что предотвращает многократные включения-отключения и снижает риск повреждений.
Современные устройства защиты оснащены цифровыми контроллерами, позволяющими программировать параметры отключения и вести мониторинг состояния сети. Важно учитывать, что автоматическое отключение должно работать в связке с общей системой заземления и защитой от обрыва нулевого провода для полной безопасности.
Монтаж реле напряжения осуществляется в распределительном щите с обязательным соблюдением норм электробезопасности и рекомендаций производителя. Правильная установка и настройка обеспечивают стабильную работу и минимизируют риск выхода из строя подключенных приборов при резких изменениях напряжения.
Использование дифференциальных автоматов в условиях нестабильной нейтрали
В сетях с нестабильной нейтралью возникает риск ложных срабатываний и неправильной работы защитных устройств. Дифференциальные автоматы (УЗО с автоматическим выключателем) обеспечивают комбинированную защиту от токов утечки и коротких замыканий, что особенно важно при обрыве нулевого провода.
Для корректной работы при нестабильной нейтрали необходимо выбирать автоматы с чувствительностью не ниже 30 мА, что позволяет обнаруживать даже небольшие утечки, возникающие при повреждениях изоляции или замыканиях на корпус оборудования. Однако слишком высокая чувствительность (например, 10 мА) при нестабильной нейтрали может вызвать частые ложные отключения.
Рекомендуется устанавливать дифференциальные автоматы с селективной характеристикой, чтобы обеспечить устойчивость работы в распределительных сетях с несколькими уровнями защиты. Селективность снижает вероятность отключения всей цепи при срабатывании защитного устройства на более высоком уровне.
При проектировании схемы важно обеспечить правильное подключение нейтрали к входным клеммам УЗО. Обрыв или смещение нулевого проводника вызывает появление токов утечки через землю, которые дифференциальный автомат воспринимает как аварийную ситуацию. Для минимизации таких эффектов применяют стабилизирующие устройства или системы заземления TN-S, где нейтраль и защитный провод разделены.
Использование дифференциальных автоматов с функцией самотестирования повышает надежность защиты в условиях нестабильной нейтрали, поскольку устройство регулярно проверяет исправность внутренней схемы и соединений, снижая вероятность скрытых дефектов.
При монтаже следует соблюдать рекомендации производителя по кабельной разводке и не допускать параллельного прохождения нулевого и защитного проводников, что минимизирует наводки и искажения сигналов токов утечки.
Проверка и укрепление контактов в нулевом проводе распределительного щита
Для исключения обрыва нулевого провода важно регулярно контролировать качество контактов в распределительном щите. В первую очередь необходимо отключить питание и визуально осмотреть все клеммы на наличие следов окисления, потемнений или нагара, которые ухудшают проводимость.
Для измерения сопротивления контактов используйте микроомметр или мультиметр с функцией измерения малых сопротивлений. Нормальное сопротивление контакта не должно превышать 0,05 Ом. При превышении этого значения требуется разборка клемм, очистка контактных поверхностей и повторное измерение.
Укрепление контактов достигается правильным затягиванием винтовых клемм с моментом, указанным производителем (обычно 2-3 Н·м). Перетягивание приводит к повреждению резьбы и ухудшению контакта. Для винтовых зажимов используйте отвертку с динамометрическим ключом или прецизионным моментом.
Контакты с прижимными пластинами необходимо проверять на отсутствие люфта и деформаций. В случае износа или повреждения замените клеммные колодки. При использовании клемм с пружинным зажимом проверьте силу пружины, замените изношенные элементы.
Рекомендуется применять контактные пасты на основе графита или меди для повышения электропроводности и защиты от коррозии, особенно в местах с высокой влажностью. Наносите пасту тонким слоем, избегая излишков, способных вызвать короткое замыкание.
После всех работ проведите контрольное измерение напряжения между нулевым и защитным проводниками при рабочей нагрузке. Допустимая разница не должна превышать 1 В. Это подтвердит надежность контактов и отсутствие переходных сопротивлений.
Вопрос-ответ:
Какие основные последствия могут возникнуть при разрыве нулевого провода в электросети?
При обрыве нулевого провода происходит нарушение баланса фазных напряжений, что приводит к появлению повышенного напряжения на подключенных приборах. Это может вызвать выход техники из строя, электропожары и угрозу безопасности людей из-за риска поражения током.
Какие методы применяются для защиты электросети от последствий обрыва нулевого провода?
Чаще всего используют устройства контроля целостности нулевого провода и автоматические защитные реле, которые отключают питание при обнаружении нарушения. Также применяются системы уравнивания потенциалов и специальные схемы заземления, снижающие риск поражения и повреждения оборудования.
Можно ли обнаружить обрыв нулевого провода самостоятельно и как это сделать?
Определить обрыв без специального оборудования сложно, но признаки могут включать внезапные перепады напряжения, нестабильную работу приборов или запах гари. Для точного обнаружения рекомендуется использовать тестеры напряжения и звонить специалистам, так как самостоятельное вмешательство может быть опасным.
Как влияет качество монтажа и заземления на защиту от обрыва нулевого провода?
Правильный монтаж и надёжное заземление значительно снижают риск серьёзных последствий. Они обеспечивают стабильное распределение токов и дают возможность защитным устройствам своевременно сработать, предотвращая повреждения и угрозу для здоровья.
Какие особенности электросетей с тремя фазами необходимо учитывать для предотвращения проблем с нулевым проводом?
В трёхфазных системах отсутствие нулевого провода может привести к значительным перекосам фазных напряжений, что усугубляет риск поломки техники и создаёт аварийные ситуации. Важно использовать защитные устройства, отслеживающие баланс напряжений, и тщательно проверять состояние нулевого провода на всех этапах эксплуатации.
