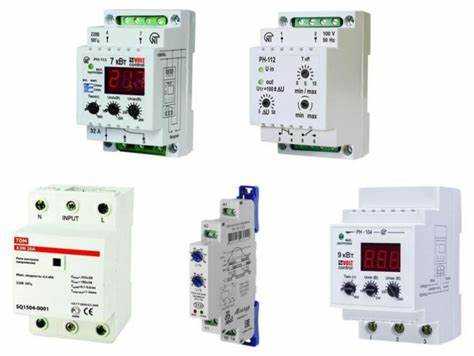

Тепловая защита электроприборов что это

Перегрев – одна из частых причин выхода из строя бытовых и промышленных электроприборов. Электронные компоненты чувствительны к температурным колебаниям: при превышении порогов 70–90 °C резко снижается срок их службы, а выше 120 °C возможен отказ с необратимыми повреждениями. Важно учитывать не только выделение тепла в процессе работы, но и условия эксплуатации: замкнутые пространства, плохая вентиляция, воздействие внешних источников тепла.

Система тепловой защиты включает в себя как пассивные, так и активные элементы. К пассивным относят радиаторы, термопрокладки, компаунды и вентиляционные отверстия. Активные – это термореле, датчики температуры (например, NTC-термисторы), микроконтроллеры с функцией мониторинга температуры и защитного отключения. Пример: в автоматических выключателях встроенные биметаллические пластины срабатывают при определённом нагреве, отключая цепь.

Выбор конкретной схемы тепловой защиты зависит от режима работы прибора. Для оборудования с непрерывной нагрузкой (например, трансформаторы, ИБП) критичны системы отвода тепла с постоянным контролем температуры. В бытовых приборах с циклической нагрузкой (электрочайники, утюги) применяются термостаты и самовосстанавливающиеся предохранители (PTC).

Рекомендации по проектированию: предусматривать тепловые зазоры между элементами, избегать плотной компоновки, использовать теплопроводящие материалы с известной эффективностью (например, теплопроводность термопрокладок должна быть не ниже 3–5 Вт/м·К), рассчитывать мощность рассеивания с учётом климатических условий и долговременных нагрузок.

Тепловая защита электроприборов: особенности и принципы

Перегрев – основная причина выхода из строя многих электроприборов. Наиболее уязвимы трансформаторы, двигатели, импульсные блоки питания и полупроводниковые компоненты. Принцип тепловой защиты заключается в прерывании цепи питания или снижении нагрузки до восстановления допустимой температуры.

На практике применяются следующие методы защиты:

Для выбора способа защиты необходимо учитывать тип прибора, рабочие токи, тепловую инерционность конструкции и условия охлаждения. Например, в устройствах с импульсными нагрузками предпочтительны электронные контроллеры с цифровой обработкой сигнала. В маломощных бытовых приборах чаще применяются биметаллические пластины или NTC-термисторы.

Для двигателей важно предусматривать защиту от термической перегрузки по обмоткам, а не только по току. Это достигается установкой термодатчиков (например, термопар или RTD) непосредственно внутри обмоток. В электронике часто используются PTC-термисторы с возможностью самовосстановления.

Ключевым условием надёжности является правильное размещение датчиков. Они должны устанавливаться в точках с максимальным тепловыделением, иначе защита будет неэффективной. Также важно учитывать тепловое сопротивление между источником тепла и сенсором, включая качество термоконтакта.

Эффективная тепловая защита продлевает срок службы компонентов, снижает вероятность аварийных ситуаций и уменьшает затраты на обслуживание. При проектировании рекомендуется закладывать двухуровневую систему: первичную (автоматическое ограничение) и резервную (отключение при отказе основной).

Как выбрать предохранители для защиты от перегрева

При выборе предохранителей для защиты от перегрева необходимо учитывать технические параметры устройства и условия его эксплуатации. Неправильно подобранный элемент может не сработать вовремя или привести к ложным срабатываниям.

• Номинальный ток. Предохранитель должен соответствовать рабочему току прибора. Выбирается элемент с номиналом на 10–15% выше максимального тока нагрузки, чтобы избежать срабатывания при кратковременных пиковых значениях.
• Тип срабатывания. Для защиты от перегрева подходят термопредохранители (TCO) и термореле. TCO необратимы – после срабатывания требуют замены. Термореле – многоразовые, автоматически восстанавливаются при снижении температуры.
• Температура срабатывания. Подбирается по температурному режиму эксплуатации устройства. Например, для бытовой электроники часто применяются предохранители с порогом 115–145 °C, для трансформаторов – 150–180 °C.
• Условия охлаждения. В замкнутых корпусах с плохой вентиляцией следует использовать предохранители с более низким температурным порогом.
• Габариты. Предохранитель должен физически подходить для монтажа в конкретное устройство. Нарушение теплового контакта с корпусом может снизить эффективность защиты.
• Сертификация. Предпочтение следует отдавать компонентам с подтверждённым соответствием международным стандартам (UL, VDE, IEC), что гарантирует стабильность характеристик.

Для цепей с возможностью резкого нагрева (нагревательные элементы, обмотки трансформаторов) целесообразно использовать комбинированную защиту: плавкий предохранитель по току и термопредохранитель по температуре. Такой подход снижает риск повреждения компонентов при нестандартных условиях.

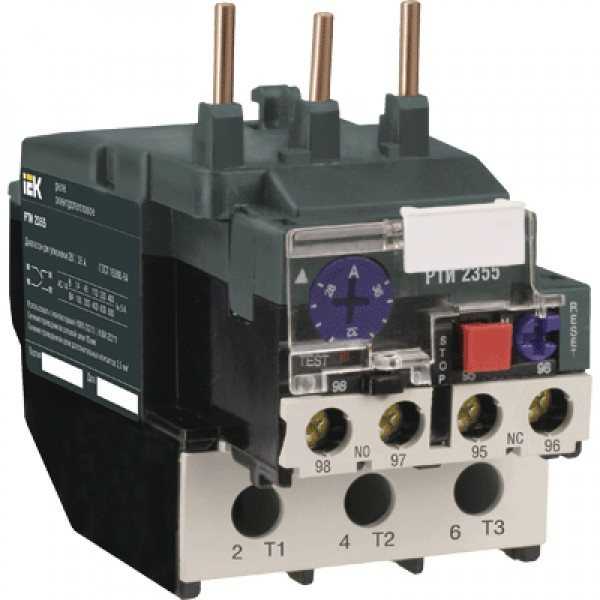

Роль тепловых реле в бытовых и промышленных устройствах

Тепловые реле применяются для защиты электродвигателей и других нагрузок от перегрузки по току, вызывающей перегрев. Принцип их работы основан на деформации биметаллической пластины при нагреве током, превышающим номинальный. По достижении критической температуры пластина изгибается и механически размыкает контактную группу.

В бытовых устройствах тепловые реле устанавливаются, например, в компрессорах холодильников, стиральных машинах и электронасосах. Для бытового сегмента типичны реле на токи до 25 А, рассчитанные на непрерывную работу при температуре до 60°C. Важно, чтобы номинал теплового реле соответствовал пусковым токам конкретного прибора, иначе возможны ложные срабатывания или недостаточная защита.

В промышленных системах тепловые реле используются в цепях управления двигателями, станками, вентиляторами, насосами. Они подбираются с учетом номинала двигателя, продолжительности пуска и условий охлаждения. Например, для асинхронного двигателя 7,5 кВт реле выбирается с диапазоном тока 13–18 А. Для компенсации условий пуска применяются реле с регулируемой задержкой отключения. В климатических шкафах или условиях повышенной температуры реле следует выбирать с учетом коэффициента температурной коррекции.

Техническое обслуживание тепловых реле включает проверку срабатывания по тест-кнопке, очистку контактной группы и ежегодную калибровку. В производственной среде также важно проверять соответствие фактического тока нагрузке, так как изменение сопротивления оборудования может вызвать несоответствие защитных параметров.

Рекомендация: при использовании теплового реле в системах с частым запуском двигателя рекомендуется установка электронных реле с температурной компенсацией и функцией автосброса.

Сравнение биметаллических и электронных термозащитных компонентов

Биметаллические термореле работают на основе теплового расширения двух металлов с различными коэффициентами линейного расширения. При достижении заданной температуры пластина изгибается и размыкает контакт. Диапазон срабатывания – от 60 °C до 180 °C, точность – ±5–10 °C. Время отклика составляет 5–30 секунд. Применяются в бытовых приборах, таких как утюги и тепловентиляторы. Главные преимущества – низкая цена и независимость от электропитания. К недостаткам относятся инерционность и ограниченный ресурс циклов (до 10⁴ срабатываний).

Электронные термозащитные модули основаны на термисторах, термопарах или цифровых датчиках. Управление осуществляется через микроконтроллер. Диапазон измерений шире – от –40 °C до 200 °C, точность – до ±0,5 °C. Время отклика – менее 1 секунды. Такие системы позволяют реализовать сложные алгоритмы защиты: плавное отключение, логирование перегрева, многозонный контроль. Используются в промышленном оборудовании, серверах, электродвигателях. Существенные минусы – зависимость от питания, необходимость калибровки, чувствительность к помехам.

Выбор между этими компонентами зависит от требований к точности, скорости реакции и условиям эксплуатации. Для простых и малобюджетных решений рациональнее использовать биметаллические реле. В ответственных системах с высокой плотностью компонентов и требованиями к контролю температуры на различных участках предпочтение отдают электронным решениям.

Способы отвода тепла от нагревающихся элементов

Эффективный отвод тепла начинается с правильного подбора теплоотводящих компонентов. Алюминиевые радиаторы с оребрением увеличивают площадь рассеивания и применяются для транзисторов, диодов и силовых резисторов. Теплопроводность алюминия – около 205 Вт/м·К, что делает его предпочтительным для большинства бытовых и промышленных решений.

Теплопроводящие прокладки (термопрокладки) и пасты используются для устранения воздушных зазоров между корпусом прибора и радиатором. Наиболее распространённые составы содержат оксид цинка или керамические наполнители. Толщина слоя не должна превышать 0,1 мм, иначе снижается эффективность передачи тепла.

Принудительное охлаждение с помощью вентиляторов применяется при тепловыделении свыше 10 Вт, когда пассивного охлаждения недостаточно. Расчёт скорости воздушного потока должен учитывать тепловую мощность и сопротивление воздушного канала. Минимальный поток – 1,5–2 м³/мин на каждый 10 Вт тепла при плотной компоновке.

Тепловые трубки (heat pipes) используются для переноса тепла от источника к удалённому радиатору. Они содержат рабочее вещество, которое испаряется и конденсируется в замкнутом контуре. Эффективны при температурных градиентах от 10 °C. Типичный тепловой поток – до 100 Вт на трубку диаметром 8 мм.

Для миниатюрных приборов применяют медные подложки или встроенные металлические теплораспределители. Медные элементы обеспечивают теплопроводность до 400 Вт/м·К. При монтаже на плату критично учитывать термоконтакт между корпусом элемента и подложкой, особенно в SMD-компонентах.

Системы жидкостного охлаждения востребованы в случае плотной упаковки и высоких тепловых нагрузок (от 100 Вт). Используются циркуляционные насосы, теплообменники и резервуары с хладагентом. Контуры проектируются с учётом теплового сопротивления и скорости потока не менее 0,5 л/мин.

Температурные датчики: принципы работы и сферы применения

Температурные датчики преобразуют тепловую энергию в электрический сигнал, позволяя отслеживать и контролировать температурные изменения внутри электроприборов. Наиболее распространённые типы: термисторы, термопары и платиновые термосопротивления (RTD).

Термисторы обладают высокой чувствительностью в узком диапазоне температур. NTC-термисторы уменьшают сопротивление при нагреве, что удобно для защиты от перегрева в блоках питания и зарядных устройствах. Они используются в устройствах, где критична скорость реакции, например, в литиевых аккумуляторах и индукционных плитах.

Термопары состоят из двух разнородных металлов, соединённых в одной точке. При изменении температуры возникает термо-ЭДС. Они устойчивы к вибрациям, работают в диапазоне до 1800 °C и применяются в промышленной электронике, например, в сварочных аппаратах и газовых котлах.

RTD-датчики используют зависимость сопротивления платины от температуры. Они точны, стабильны и применяются в сложных электронных системах: медицинской технике, лабораторных приборах, электроустановках с высокой плотностью тока.

Выбор типа датчика зависит от условий эксплуатации. При температурных колебаниях до ±0,1 °C оправдано использование RTD. При необходимости недорогого решения с быстрой реакцией подойдут NTC-термисторы. Для высокотемпературных процессов – термопары. При монтаже важно учитывать тепловую инерционность и изоляцию, особенно в приборах с малым тепловыделением.

Ошибки при проектировании схем с тепловой защитой

Частая ошибка – неправильный выбор уставки теплового реле. Завышенное значение не обеспечивает отключения при перегреве, заниженное приводит к ложным срабатываниям. Уставка должна соответствовать току полной нагрузки с учетом характеристик конкретного электроприбора.

Неправильное размещение термодатчиков снижает эффективность защиты. Распространённый пример – установка на корпусе устройства вместо критически нагревающихся компонентов, таких как силовые транзисторы или обмотки трансформаторов. Расположение должно обеспечивать прямой контроль температуры наиболее уязвимых участков.

Игнорирование тепловой инерции приводит к запоздалому срабатыванию защиты. В устройствах с массивными металлическими частями тепло может не доходить до датчика вовремя. Для компенсации используется либо программная предиктивная защита, либо датчики с высокой чувствительностью и минимальной задержкой.

Отсутствие самотестирования тепловой защиты – критический недочёт. При выходе из строя термодатчика или обрыве цепи защиты система может продолжать работу без контроля перегрева. Вводится контроль исправности канала термозащиты с диагностикой при включении питания и периодическим опросом в процессе работы.

Пренебрежение влиянием внешней температуры и вентиляции может нарушить расчёты. В устройствах, работающих в широком диапазоне климатических условий, необходимо учитывать возможное повышение фона и снижение эффективности естественного охлаждения. Используется температурное резервирование и корректировка уставок в зависимости от условий эксплуатации.

Ещё одна ошибка – отсутствие резервного отключения. В случае отказа основного теплового реле должно быть предусмотрено аппаратное ограничение тока или аварийное отключение питания. Надёжность возрастает при наличии независимого канала защиты.

Как контролировать тепловую нагрузку в условиях нестабильного питания

Нестабильность питающего напряжения вызывает колебания тока, что напрямую влияет на тепловую нагрузку компонентов. Контроль перегрева при этом требует сочетания аппаратных и программных решений.

• Использование термисторов с отрицательным температурным коэффициентом (NTC). Эти элементы ограничивают пусковой ток при включении, снижая тепловой удар на компоненты.
• Внедрение схем мягкого старта. Плавное нарастание напряжения позволяет уменьшить резкие скачки тока и предотвратить локальный перегрев.
• Установка варисторов и супрессоров. Они гасят кратковременные выбросы напряжения, способные вызвать тепловую деградацию полупроводников.
• Применение микроконтроллеров с контролем температуры. Современные контроллеры способны отключать нагрузку при превышении заданного теплового порога или снижать мощность.
• Контроль активного тока в реальном времени. Установка шунтов и операционных усилителей с последующей обработкой сигнала позволяет отслеживать тепловую мощность с точностью до 1–2%.

1. Разместить датчики температуры в непосредственной близости от наиболее нагреваемых узлов: трансформаторов, МОП-транзисторов, стабилизаторов напряжения.
2. Организовать эффективное принудительное охлаждение – вентиляторы с ШИМ-регулировкой, теплоотводы с расчётом на пиковую нагрузку +15%.
3. Запрограммировать аварийное отключение при достижении критической температуры: +85 °C для микросхем, +60 °C для пластиковых корпусов.
4. Проверить устойчивость устройства при понижении напряжения до 180 В и повышении до 250 В. Измерить прирост температуры при каждом сценарии.

Контроль тепловой нагрузки в условиях нестабильного питания возможен только при системном подходе: защита от перенапряжений, термоконтроль, динамическое управление мощностью. Без этого срок службы компонентов сокращается в 2–3 раза.

Вопрос-ответ:

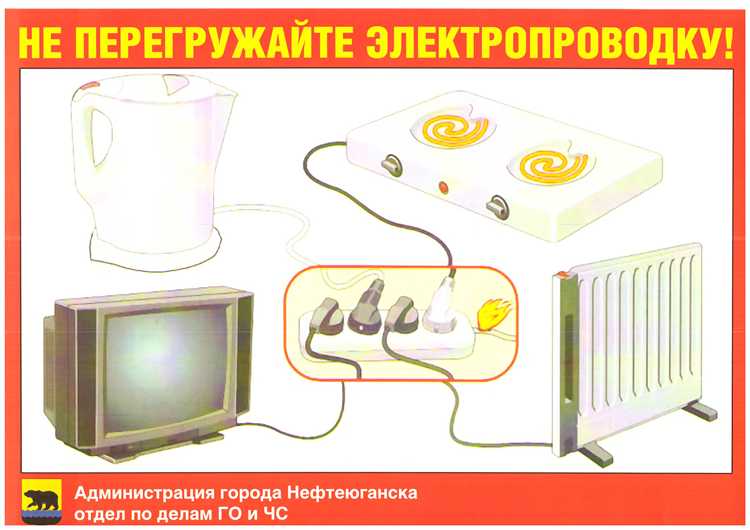

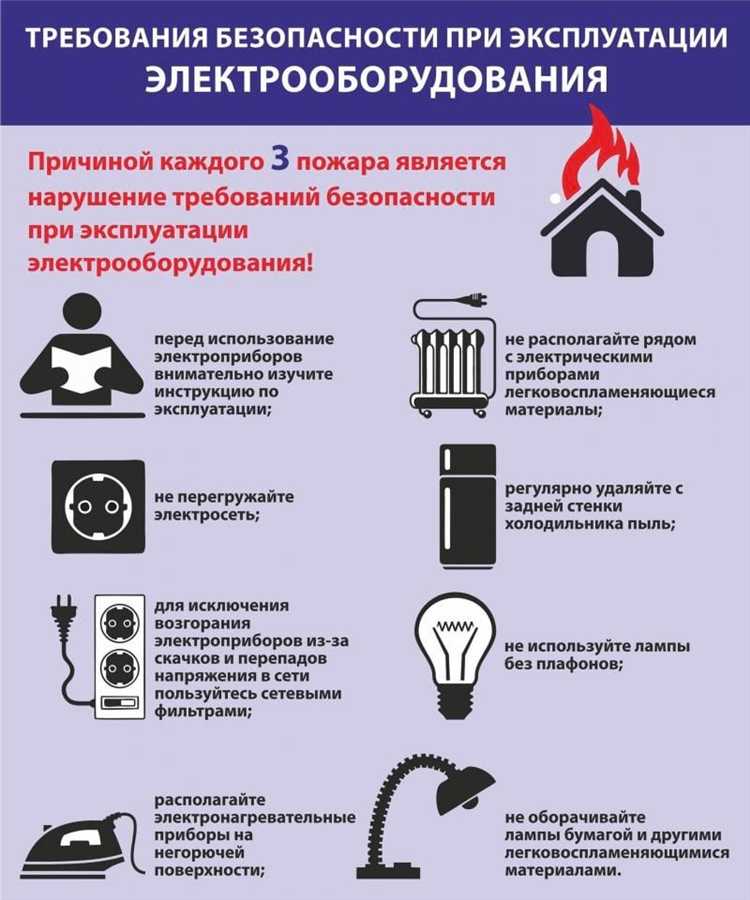

Зачем вообще нужна тепловая защита в электроприборах?

Тепловая защита используется для предотвращения перегрева, который может повредить как сам прибор, так и окружающие элементы. При чрезмерном нагреве могут расплавиться провода, повредиться изоляция, возрасти риск короткого замыкания или даже возгорания. Тепловая защита отключает питание или ограничивает работу устройства при превышении допустимой температуры.

Какие существуют виды тепловой защиты?

Существует несколько основных видов тепловой защиты: биметаллические реле, термопредохранители, термореле и термисторы. Биметаллические реле размыкают цепь при нагреве пластины. Термопредохранители перегорают при достижении определённой температуры. Термореле позволяют автоматически восстанавливать работу прибора после остывания. Терморезисторы, например, NTC, изменяют сопротивление в зависимости от температуры и используются для регулировки тока.

Почему в современных приборах часто применяются термисторы?

Термисторы, особенно с отрицательным температурным коэффициентом (NTC), позволяют плавно ограничивать ток при включении и следить за температурой отдельных компонентов. Они компактны, недорогие и могут точно реагировать на изменение температуры. Это делает их удобными для встраивания в различные электронные устройства, где требуется контроль нагрева без механических частей.

Как работает биметаллический термовыключатель?

Он состоит из двух металлов с разным коэффициентом теплового расширения, соединённых вместе. При нагреве пластина изгибается за счёт разницы в расширении металлов и в определённый момент размыкает контакт. Когда температура снижается, форма возвращается, и контакт снова замыкается. Такой принцип позволяет использовать устройство многократно без замены.

Можно ли использовать тепловую защиту повторно после срабатывания?

Зависит от типа защиты. Некоторые устройства, например термопредохранители, рассчитаны на одноразовое срабатывание и требуют замены. А вот термореле или биметаллические выключатели автоматически восстанавливают свою работу после охлаждения, то есть могут срабатывать многократно. При выборе защиты важно учитывать условия эксплуатации и необходимость автоматического возврата к работе.
