Измерение уклона земельного участка – важный этап при планировании строительства или ландшафтных работ. Знание угла наклона позволяет правильно спланировать дренаж, распределение воды и даже выбрать подходящий тип фундамента. Уклон определяет направление стока воды и влияет на устойчивость грунта, что особенно актуально при постройке дорог или сложных инженерных сооружений.
Для того чтобы точно измерить уклон, потребуется минимум инструментов. Один из самых доступных и точных методов – использование уровня и рулетки. Однако важно учитывать, что метод измерения уклона зависит от особенностей местности и точности, которую необходимо достичь. Уклон участка можно выразить в процентах, где 1% соответствует подъему на 1 см на 1 м длины. Для точных расчетов предпочтительнее использовать угол наклона в градусах.
Простой способ измерения уклона: для этого понадобятся рулетка, уровень и прямой деревянный брус или шнур. Отметьте на участке две точки, между которыми хотите измерить уклон. Натяните шнур или установите брус между точками. Используя уровень, определите разницу высот между ними и, зная длину участка, вычислите уклон. Например, если высота одной точки на 10 см выше другой на расстоянии 10 м, уклон составит 1%.
Для более сложных расчетов и точных измерений, особенно на больших участках, лучше использовать тахеометр или электронный уровень, которые дают более точные результаты. Такие устройства подходят для профессиональных измерений и позволяют быстро получить точные данные даже на сложных рельефах.
Выбор инструмента для измерения уклона участка
Строительный уровень – самый доступный и простой инструмент для измерения уклона. Он подходит для небольших участков, где необходимо быстро проверить отклонение. Для этого достаточно установить уровень на длинную прямую поверхность, например, на рейку, и установить его параллельно линии уклона. Недостатком метода является низкая точность и ограниченная область применения.
Нивелир – более точный инструмент, который используется для определения высоты точек на участке. Для работы с нивелиром необходимы также нивелирная рейка и штатив. С помощью этого устройства можно измерить перепады высот с точностью до нескольких миллиметров. Этот метод подходит для более сложных задач, когда важно получить данные о перепадах высот на большой территории.
Угломер используется для определения угла наклона поверхности. Этот прибор позволяет с высокой точностью измерить угол наклона относительно горизонтальной плоскости. Угломеры бывают механические и электронные. Электронные модели предоставляют данные на экране, что упрощает работу и повышает точность. Этот инструмент будет полезен при необходимости измерить уклон в реальном времени, например, для проектирования дренажных систем или строительства дорог.
При выборе инструмента следует учитывать размер участка и желаемую точность измерений. Для простых измерений в небольших областях достаточно строительного уровня, однако, если нужно точно рассчитать уклон для инженерных целей или в крупных масштабах, лучше использовать нивелир или угломер.
Подготовка территории для точных измерений
Перед проведением измерений уклона участка необходимо правильно подготовить его для точности результатов. Прежде всего, нужно освободить территорию от лишних объектов: строительных материалов, растительности, мебели и прочих препятствий. Это обеспечит удобство для установки инструментов и свободный доступ к измеряемым точкам.
Для точных измерений важно, чтобы участок был как можно более ровным и очищенным от неровностей. Удаление кустарников и деревьев позволит избежать влияния ветра и осадков на процесс измерений. Все большие камни и постройки должны быть удалены, чтобы не искажать данные.
Кроме того, стоит учесть, что для использования уровня и других приборов нужно выровнять поверхность, установив их на стабильные и горизонтальные основания. Если участок сильно наклонен, использовать для измерений следует стационарные инструменты, которые позволяют нивелировать отклонения.
Важным этапом является также проверка работоспособности измерительных инструментов перед началом работы. Убедитесь, что уровень и другие устройства настроены корректно, и их показания могут быть использованы для точных расчетов уклона.
После очистки участка следует обозначить ключевые точки, которые будут использованы для замеров уклона. Выбор таких точек должен быть обоснован – они должны быть максимально удалены от возможных источников ошибок (например, от выступающих объектов, ям и других препятствий).
Для снятия точных показаний стоит также учитывать погоду. Сильный ветер, дождь или снег могут повлиять на стабильность измерительных приборов. Если возможно, выбирайте для измерений дни с ясной и спокойной погодой.
Методика измерения уклона с помощью уровня и рулетки
Для измерения уклона земельного участка с использованием уровня и рулетки нужно выполнить несколько простых шагов. Этот метод позволяет точно определить угол наклона поверхности, что важно при проектировании дренажных систем, строительстве или ландшафтных работах.
- Подготовка инструментов:
- Уровень с длиной не менее 1 метра для точности измерений.
- Рулетка с измерением не менее 5 метров.
- Два вспомогательных человека (если уклон значительный).
- Определение точек измерения: Выберите две точки, которые расположены на одной линии, чтобы измерения были точными. Расстояние между ними должно быть не менее 2-3 метров для точности расчетов.
- Размещение уровня: Поставьте уровень на первой точке участка и установите его строго горизонтально. Это будет отправная точка для всех дальнейших измерений.
- Измерение высоты: На второй точке участка разместите уровень и измерьте вертикальное расстояние от уровня до земли. Это расстояние будет высотой уклона.

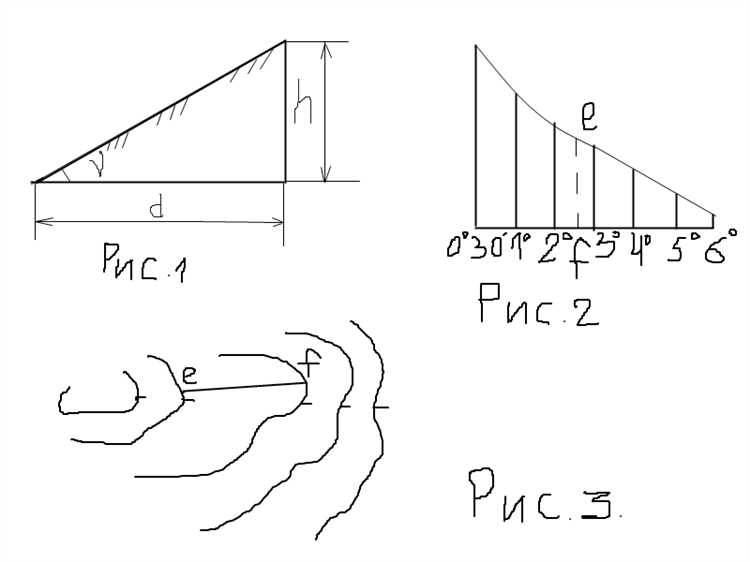

- Рассчет уклона: Чтобы вычислить угол уклона, используйте формулу:
Уклону = (Высота / Расстояние) * 100
где Высота – это разница в уровне на двух точках, а Расстояние – расстояние между ними.
Пример: Если высота между двумя точками составляет 20 см, а расстояние между ними 5 м, то уклон будет равен:
Уклону = (20 см / 500 см) * 100 = 4%
Такой способ позволяет точно определить уклон участка в процентах и использовать его для различных строительных нужд.
Как использовать теодолит для определения угла наклона
1. Установка теодолита
Разместите теодолит на уровне, который соответствует среднему уровню вашего участка. Это может быть на специальной штативе, который обеспечит точную вертикаль. Примерьте прибор так, чтобы его ось вращения была строго горизонтальной. Для этого используйте уровень или встроенные в прибор нивелиры.
2. Ориентация на цель
Наведите теодолит на контрольную точку в расстоянии от вас. Она должна быть расположена выше или ниже на уклоне. Убедитесь, что инструмент стабильно закреплён, и его горизонтальная ось не изменяет положения.
3. Установка горизонтального круга
Проведите точную настройку горизонтального круга прибора. Этот круг будет служить основой для определения угла наклона. Важно, чтобы он был правильно нивелирован перед измерением.
4. Измерение угла наклона
При помощи вертикальной шкалы теодолита измерьте угол между прибором и контрольной точкой. Если точка расположена выше, то угол будет положительным, если ниже – отрицательным. Запишите показания угла на дисплее или шкале прибора.
5. Расчёт уклона
Чтобы вычислить уклон в процентах, используйте формулу: уклон (%) = тангенс угла наклона * 100. Полученный результат покажет, насколько участок наклонён относительно горизонтальной оси.
Этот метод позволяет точно измерять угол наклона земельного участка, и теодолит обеспечит высокую точность измерений при соблюдении правильной установки и настроек.
Преимущества и недостатки использования лазерного нивелира
Одним из главных плюсов является простота использования. Лазерный нивелир не требует сложных расчетов и предоставляет готовые данные в реальном времени. Устройство можно использовать как для горизонтальных, так и для вертикальных измерений, что расширяет его функциональность.
Также важным достоинством является скорость работы. Лазерный нивелир позволяет быстро установить уровень участка на больших расстояниях, что значительно сокращает время на выполнение задачи по сравнению с традиционными методами, такими как использование уровня и отвеса.
Низкое энергопотребление также является преимуществом. Современные модели работают на аккумуляторах, что позволяет использовать нивелир длительное время без необходимости постоянной подзарядки или замены батарей.
Однако лазерный нивелир имеет и свои недостатки. Наиболее очевидный – зависимость от внешних условий. Лазерный луч плохо виден в ярком солнечном свете или при сильном ветре, что затрудняет работу на открытых участках в дневное время. Для улучшения видимости требуется использование специальных приемников.
Другим минусом является высокая стоимость качественных моделей. Хороший лазерный нивелир может быть дороже стандартных инструментов, таких как водяные уровни, что может ограничить его использование для непрофессионалов или при выполнении мелких работ.
Кроме того, несмотря на точность, лазерный нивелир не всегда подходит для измерений в сложных условиях, таких как сильно неровные или затененные участки. В таких случаях дополнительные измерительные приборы могут понадобиться для корректных результатов.
Определение уклона с использованием водяного уровня
Для определения уклона земельного участка с помощью водяного уровня нужно использовать принцип равенства уровней жидкости. Водяной уровень представляет собой длинную трубку, частично заполненную водой, с двумя открытыми концами. Уровень воды в обоих концах будет одинаковым, что позволяет точно измерять перепады высот на участке.
Для измерения уклона с помощью водяного уровня следуйте этим шагам:
1. Подготовка инструмента. Используйте прозрачную пластиковую трубку длиной не менее 10 метров. Убедитесь, что трубка чистая и не имеет повреждений, через которые вода может вытекать. Наполните трубку водой так, чтобы она была полностью заполнена, но без пузырьков воздуха.
2. Установите первый уровень. Поместите один конец трубки в точку с известной высотой. Это может быть любое место на участке, например, у одного из углов или в месте, где планируется начало замеров.
3. Установите второй уровень. Перенесите второй конец трубки на другую точку участка, где вы хотите измерить уклон. Чтобы получить точные результаты, оба конца трубки должны находиться на одном уровне относительно поверхности земли.
4. Определение перепада высот. Визуально сравните уровень воды в обоих концах трубки. Если уровень воды в одном конце выше, это указывает на наличие уклона в сторону более низкой точки. Для точных замеров используйте рулетку или линейку для измерения перепада на уровне воды между точками.
5. Повторите замеры. Для большей точности проведите несколько измерений вдоль участка, отмечая изменения в уровне воды. Это поможет получить более стабильную картину уклона.
6. Вычисление угла уклона. Для вычисления угла уклона используйте формулу: угловой наклон = арктангенс (перепад высоты / расстояние между точками). Например, если перепад высоты составляет 0,5 м, а расстояние между точками 10 м, угол уклона будет равен арктангенсу 0,5/10 = 2,86°.
Использование водяного уровня позволяет с высокой точностью измерить уклон участка, особенно в тех случаях, когда необходимо учитывать небольшие изменения высот на больших расстояниях.
Как правильно интерпретировать полученные данные
Если результат составляет менее 3%, участок можно считать практически ровным. Уклон от 3% до 5% подходит для большинства сельскохозяйственных и строительных работ. При уклоне более 5% начинается необходимость в дополнительных мерах для водоотведения и стабилизации грунта.
Важным аспектом является также длина измеряемого участка. Если уклон на небольшом участке отличается от уклона на более длинном, это может указывать на наличие локальных проблем, таких как слабая эрозия или изменение структуры почвы. На больших участках уклон может изменяться, поэтому важно проводить измерения в разных точках.
Не забывайте учитывать точность инструмента. Ошибки в измерениях могут существенно изменить результат. Если используете нивелир или теодолит, уточните погрешность оборудования, которая обычно не превышает 1-2 мм на 1 метр. Для ленты и нивелира погрешность может быть выше, поэтому результаты с такими инструментами требуют дополнительной проверки.
После получения данных по уклону, их интерпретация должна учитывать особенности ландшафта. Например, участки с уклоном более 10% требуют особого подхода в плане планировки и строительства, поскольку такие условия создают риск сдвига грунта и эрозии.
В конце процесса стоит оценить направление уклона. Для проектирования ливневой системы или дренажа важно понимать, в какую сторону уклоняется вода. В идеале вода должна стекать в безопасную зону, не затопляя соседние участки.
Частые ошибки при измерении уклона и как их избежать
При измерении уклона земельного участка можно столкнуться с рядом распространённых ошибок, которые приводят к неточным результатам. Ниже приведены самые частые ошибки и рекомендации по их предотвращению.
- Неверное использование уровня. Если уровень не установлен точно, результаты измерений будут искажены. Используйте только качественные инструменты и регулярно проверяйте их точность. Если измерение проводится с длинными поверхностями, например, с рулеткой, используйте уровни с длинной линейкой для точности.
- Отсутствие выравнивания по горизонтали. Если начало и конец измерений не находятся на одной горизонтальной линии, это искажает результат. Для точности проверяйте выравнивание уровня перед каждым измерением. В идеале используйте лазерный уровень для устранения этой ошибки.
- Пренебрежение точностью измерений расстояния. Ошибки в измерении расстояния могут существенно изменить результат. Используйте рулетку или измерительную ленту с достаточной длиной и точностью. Для длинных участков лучше использовать электронные дальномеры.
- Неправильное размещение точки отсчёта. Ошибка может возникнуть, если не учесть начальную точку отсчёта, особенно на неровных участках. Перед измерением обязательно отметьте точку отсчёта с помощью уровнемера или небольшого штока.
- Пренебрежение состоянием местности. Неровности поверхности, такие как камни или ямы, могут повлиять на точность измерений. Перед началом работ очистите участок от лишних препятствий. Если участок слишком неровный, используйте точные нивелиры или лазерные инструменты для коррекции результатов.
- Игнорирование погодных условий. Ветер, дождь или сильная жара могут повлиять на точность измерений, особенно при использовании рулеток или дальномеров. Проводите измерения в спокойные погодные условия, чтобы избежать погрешностей.
- Неучёт погрешностей инструмента. Каждый инструмент имеет свою погрешность, и не всегда это можно учесть вручную. Если используете старые инструменты, перед измерениями проверьте их исправность и точность. При необходимости, лучше применить более современную технику, например, электронный нивелир.
Избежав этих ошибок, можно существенно повысить точность измерений уклона участка и получить достоверные данные для дальнейших расчётов и планирования.
Вопрос-ответ:
Как измерить уклон земельного участка с помощью уровня?
Для измерения уклона с помощью уровня вам нужно найти на участке две точки, находящиеся на разной высоте. Установите уровень на первой точке и поднимите его до второй, используя строительный уровень. Измерьте разницу в высоте между точками, это и будет уклон. Далее, чтобы точно рассчитать угол уклона, можно использовать формулу: угол = арктангенс (разница в высоте / расстояние между точками).
Можно ли измерить уклон участка без специального оборудования?
Да, можно использовать подручные средства. Например, возьмите длинную линейку и отвес. Закрепите отвес на одном конце линейки, а на другом — метку. Установите линейку на участке и посмотрите, насколько отвес отклоняется от вертикали. Это будет показателем наклона. Также можно применить метод с уровнем и ниткой, чтобы сэкономить деньги на дорогих инструментах.
Что такое уклон земельного участка и зачем его измерять?
Уклон земельного участка — это угол наклона поверхности по отношению к горизонтальной линии. Измерение уклона важно для планировки и строительства, так как помогает определить, как будет распределяться вода на участке, насколько стабильно будут чувствовать себя строения, а также влияет на выбор типа фундамента. Измерив уклон, можно избежать множества проблем, таких как подтопление или неравномерное оседание грунта.
Как измерить уклон участка с помощью наклонного инструмента?
Для измерения уклона с наклонным инструментом, таким как строительный наклонный уровень, нужно установить его на плоскую поверхность участка и зафиксировать значение угла. Этот инструмент, как правило, показывает угол наклона по отношению к горизонтальной линии. Если уклон участка небольшой, использование наклонного инструмента будет гораздо удобнее, чем сложные математические расчёты или профессиональные приборы.
Как можно точно рассчитать уклон участка с использованием транспортира?
Для расчёта уклона с транспортира необходимо установить его на участке, рядом с точкой, где хотите измерить уклон. Затем нужно определить разницу в высоте между двумя точками на участке. Используя транспортира, измерьте угол наклона между горизонталью и наклонной линией, соединяющей эти две точки. Расстояние между точками можно измерить рулеткой или линейкой. После этого можно вычислить уклон, применив соответствующую формулу для угла наклона: угол = арктангенс (разница в высоте / расстояние).
Как измерить уклон земельного участка без профессионального оборудования?
Для измерения уклона участка можно использовать несколько простых и доступных способов. Один из самых популярных методов — это использование уровня и рулетки. Для этого нужно натянуть веревку или проволоку между двумя точками на участке, затем на одной из точек установить уровень, а на другой измерить высоту с помощью рулетки. Важно выбрать ровную и длинную линию для точности измерений. Также можно использовать лазерный уровень, если он есть под рукой. Если такой уровень отсутствует, подойдут более бюджетные варианты, такие как строительные уровни с пузырьковыми индикаторами. Важно помнить, что для точности измерений место установки уровня и рулетки должно быть надежно зафиксировано.
