При выходе из строя пусковой кнопки перфоратора работа может быть временно восстановлена путем прямого подключения двигателя к сети. Такой подход применяется при срочной необходимости завершить работу или при диагностике внутренних узлов инструмента. Однако выполнение подобного подключения требует точного понимания электрической схемы и соблюдения техники безопасности.
Стандартный сетевой перфоратор оснащён универсальным коллекторным двигателем. Обычно питание подаётся через кнопку, в которую встроен пусковой механизм, возможно с регулировкой оборотов. При прямом подключении её функция исключается, и сеть замыкается непосредственно на щётки двигателя. Это обеспечивает непрерывную работу перфоратора сразу после подачи напряжения, без возможности его отключения без извлечения вилки из розетки.

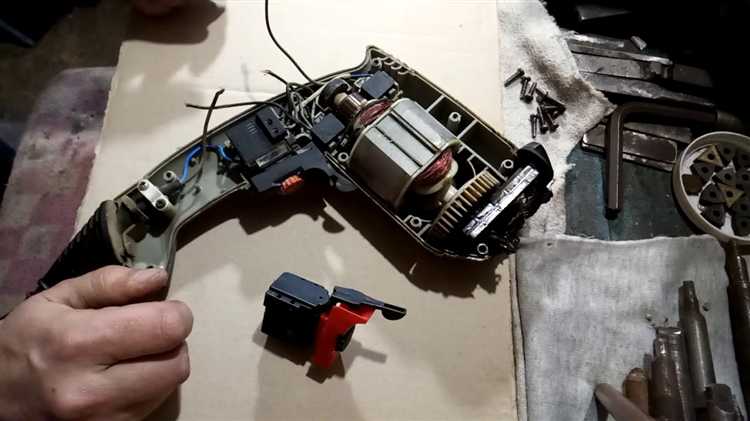

Для подключения необходимо извлечь кнопку и определить два провода, идущие к щёткам двигателя. К ним подсоединяется сетевой кабель, минуя лишние элементы. Важно проверить полярность, целостность изоляции и плотность контактов. Рекомендуется использовать клеммные соединения либо пайку с термоусадочной изоляцией. Перед включением обязательно зафиксировать корпус и убедиться в отсутствии механических препятствий вращению якоря.
Работа с разобранным перфоратором под напряжением сопряжена с риском поражения электрическим током. Подключение без кнопки допустимо только при наличии навыков обращения с электрическими цепями. После завершения ремонта или замены кнопки инструмент необходимо вернуть в штатную конфигурацию, обеспечив полный контроль над включением и выключением.
Определение типа двигателя перфоратора и его проводки
Перед подключением перфоратора напрямую необходимо точно определить тип установленного в нём электродвигателя. В большинстве случаев используется коллекторный двигатель переменного тока, реже – асинхронный. Для этого разбирается корпус и визуально осматривается якорь и щётки. Коллекторный двигатель имеет медные ламели коллектора и щёточный узел, асинхронный – статор с короткозамкнутой обмоткой и отсутствием щёток.

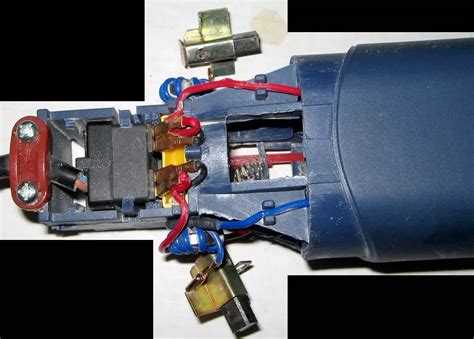

У коллекторных моделей к кнопке управления идут минимум четыре провода: два от щёток, два от обмотки статора. Иногда добавлены провода от конденсатора или дросселя. Для прямого подключения необходимо соединить один провод от статора с одним проводом от щёток – это внутренняя связь. Второй провод статора и второй провод щёток подключаются к фазе и нолю сети. Предварительно проверяются цепи на прозвонку, чтобы исключить повреждение обмоток.
Если двигатель асинхронный, он, как правило, подключается через пусковой конденсатор. Здесь потребуется найти обмотки: рабочую и пусковую. Между ними замеряется сопротивление – у пусковой оно выше. К рабочей подключается фаза и ноль, а пусковая соединяется с фазой через конденсатор. Без правильной идентификации обмоток запуск невозможен.
Использование мультиметра в режиме омметра обязательно. Без этого можно перепутать обмотки и вывести двигатель из строя. После определения схемы соединения целесообразно временно собрать цепь через клеммные зажимы для исключения риска короткого замыкания при тестовом запуске.
Выбор подходящего сетевого кабеля и вилки для подключения
Для подключения перфоратора напрямую без кнопки требуется кабель с сечением не менее 1,5 мм², рассчитанный на ток до 16 А. Оптимальный выбор – медный кабель типа ПВС или КГ, обладающий гибкостью и двойной изоляцией, устойчивой к механическим нагрузкам и перегреву.
Длина кабеля не должна превышать 3 метров, чтобы избежать падения напряжения и перегрева жил. При удлинении необходимо увеличивать сечение: от 5 до 10 метров – минимум 2,5 мм². Алюминиевые провода не применяются из-за повышенного сопротивления и пониженной гибкости.
Вилка должна быть рассчитана на мощность перфоратора с запасом по току не менее 20%. При мощности инструмента 1,2–1,5 кВт подойдёт вилка на 16 А с керамическим основанием и латунными контактами. Не допускается использование разборных пластиковых вилок низкого качества – они не обеспечивают надёжного контакта и перегреваются.
Для безопасного подключения следует использовать только заводские литые вилки или модели с винтовым зажимом и термостойкой изоляцией. Контактные пластины должны плотно обжимать жилы кабеля без зазоров, исключая искрение и нагрев.
Обесточивание устройства и проверка исправности элементов
Перед любыми манипуляциями необходимо полностью исключить подачу питания. Отключите перфоратор от сети, извлеките вилку из розетки. Убедитесь в отсутствии остаточного напряжения: прозвоните шнур питания мультиметром в режиме измерения переменного напряжения, приложив щупы к контактам вилки.
- Проверьте состояние сетевого кабеля: отсутствие оплавлений, перегибов, изломов изоляции. При малейших признаках повреждения кабель подлежит замене.
- Измерьте сопротивление между жилами кабеля. При норме оно должно стремиться к бесконечности. Если сопротивление близко к нулю – короткое замыкание.
- Осмотрите клеммы подключения внутри корпуса. Окисления, ослабленные соединения или следы нагрева исключают безопасное использование.
- Проверьте угольные щётки: износ более чем на 2/3 от заводской длины требует замены. Также оцените наличие искрения на коллекторе при кратковременном подаче питания – сильное искрение указывает на неисправность якоря.
- Изолируйте отключённую кнопку. Если она была в цепи, выведите провода напрямую, исключив контакт с корпусом и другими элементами.
После выполнения всех проверок и устранения выявленных неисправностей, можно переходить к подключению перфоратора напрямую, соблюдая полярность и электрическую схему подключения.
Схема соединения проводов напрямую без использования кнопки
Для прямого подключения перфоратора без кнопки потребуется определить и правильно соединить силовые провода, идущие от сетевого кабеля, с контактами двигателя. Основные элементы: сетевой шнур, статор, щетки, якорь.
Итоговая цепь:
- Ноль (N) → Щеткодержатель (контакт 1)
Провода фиксируются пайкой или клеммными зажимами. Все соединения изолируются термоусадкой или ПВХ-изоляцией. Проверка проводится тестером: сопротивление между щетками должно быть в пределах 2–10 Ом. При замыкании – отключите и проверьте обмотки статора и якоря на межвитковое замыкание.
При таком подключении двигатель запускается сразу при подаче питания. Для безопасного теста используйте автоматический выключатель или внешний рубильник. Подключать только при отключенной вилке от сети.
Изоляция контактов и проверка надежности соединений
После прямого подключения перфоратора без кнопки особое внимание уделяется изоляции оголённых проводников. Используйте термоусадочные трубки диаметром на 1–2 мм меньше, чем сечение провода. Наденьте трубку до пайки или скрутки, затем равномерно прогрейте феном до плотного прилегания. Не применяйте изоленту в местах с высокой температурой или вибрацией – она теряет сцепление.
Для скруток применяйте метод «восьмёрка» с последующей пайкой. Охват должен быть не менее 10 мм. Обязательно очистите провода от лака и окислов наждачной бумагой зернистостью 400–600 перед соединением. После пайки не допускайте механических нагрузок на контактную точку.
Все соединения укладываются внутри корпуса инструмента без натяжения, с зазором минимум 5 мм до подвижных частей и вентиляционных отверстий. После сборки проверьте целостность изоляции и плотность контактов мультиметром: сопротивление между фазой и нулём должно быть около 0 Ом, а между каждым проводом и корпусом – бесконечность (режим прозвонки).
Перед подачей питания выполните механическое тестирование – слегка потяните каждый провод у соединения. Если контакт смещается или трещит, переделайте узел. Только после полной проверки допускается включение инструмента в сеть.
Проверка работы перфоратора при прямом подключении
После прямого подключения перфоратора без кнопки необходимо провести тщательную проверку, чтобы убедиться в корректности и безопасности работы инструмента.
- Визуальный осмотр соединений:
- Проверьте качество пайки или надежность зажима проводов.
- Отсутствие оголенных жил и повреждений изоляции.
- Убедитесь в правильной фазировке – фазный провод должен быть подсоединён к соответствующей клемме двигателя.
- Измерение сопротивления обмоток двигателя:
- Используйте мультиметр в режиме измерения сопротивления.
- Обычно сопротивление обмоток перфоратора варьируется от 1 до 10 Ом, значительные отклонения указывают на повреждение.
- Проверка изоляции:
- Мегомметром измерьте сопротивление изоляции между обмотками и корпусом.
- Значение должно быть не ниже 1 МОм для безопасной эксплуатации.
- Запуск и контроль работы:
- Подключите перфоратор к сети через защитное устройство (автомат, УЗО).
- Переключатель скорости должен быть установлен на минимальное значение для плавного старта.
- Обратите внимание на отсутствие посторонних шумов, вибраций и запаха гари.
- Проверьте, что двигатель стабильно набирает обороты и поддерживает их без сбоев.
- Контроль температуры корпуса:
- После 5–10 минут работы измерьте температуру корпуса термометром или косвенно – касанием.
- Допустимая температура не должна превышать 60–70 °C, перегрев свидетельствует о проблемах с подключением или двигателем.
При выявлении любых отклонений работу следует немедленно прекратить и проверить все соединения и элементы электросхемы. Прямое подключение требует соблюдения всех норм безопасности и правильности электрических контактов, чтобы избежать повреждения инструмента и угрозы для пользователя.
Меры безопасности при работе с напрямую подключенным перфоратором
Подключение перфоратора напрямую без кнопки запуска исключает возможность мгновенного отключения инструмента, что значительно увеличивает риск травм. Необходимо использовать автоматические устройства защиты, например, УЗО с током срабатывания не выше 30 мА, чтобы предотвратить поражение электрическим током.
Перед началом работы убедитесь в исправности кабеля и вилки: поврежденная изоляция или оголенные провода создают угрозу короткого замыкания и возгорания. Запрещено использовать удлинители и переходники с видимыми дефектами.
В условиях повышенной влажности или на открытом воздухе перфоратор должен быть подключен через автоматический выключатель дифференциального тока с номиналом, соответствующим требованиям ПУЭ. Важно исключить контакт с влажными поверхностями и стоячей водой.
Рабочее место должно быть организовано так, чтобы обеспечить свободный доступ к сетевому кабелю и не допустить его повреждения острыми инструментами или перемещением тяжелых объектов.
Перфоратор с прямым подключением не имеет кнопки аварийной остановки, поэтому оператору следует применять защитные перчатки с диэлектрическим эффектом и удерживать инструмент двумя руками для снижения вибрационной нагрузки и риска потери контроля.
Не допускайте включение перфоратора без установки и надежного закрепления рабочей насадки. Перед подключением проверьте, что выключатель на самом инструменте находится в положении «выключено».
Рекомендуется устанавливать защитные кожухи на движущиеся части, чтобы предотвратить случайный контакт с вращающимся буром.
Вопрос-ответ:
Можно ли подключить перфоратор напрямую без использования кнопки включения?
Технически это возможно, если заменить кнопку на постоянное замыкание контактов в цепи питания. Однако такой способ опасен, так как инструмент не будет иметь возможности быстро отключиться, что может привести к травмам или повреждению оборудования.
Какие риски связаны с подключением перфоратора напрямую без кнопки?
Отсутствие кнопки выключения лишает пользователя контроля над работой инструмента. В случае заедания или непредвиденной ситуации перфоратор не сможет быть остановлен мгновенно, что увеличивает вероятность аварии и выхода из строя устройства.
Как можно сделать автоматическое включение перфоратора без кнопки, но с возможностью быстрого отключения?
Для этого обычно используют специальные реле или электронные переключатели, которые замыкают цепь при подаче питания, но при этом оснащены аварийным выключателем или системой защиты, позволяющей прервать питание в случае необходимости.
Повлияет ли постоянное подключение перфоратора на срок службы его двигателя?
Если перфоратор будет работать без возможности отключения в нужный момент, двигатель может перегреваться и подвергаться излишней нагрузке, что сокращает срок его службы. Кроме того, постоянная работа без перерывов может привести к ускоренному износу щеток и других деталей.
Какие альтернативные способы управления перфоратором существуют, чтобы не использовать кнопку?
Некоторые модели позволяют использовать пульты дистанционного управления или специальные контроллеры, которые обеспечивают включение и выключение инструмента без физического нажатия кнопки. Также возможна установка электронных блоков с сенсорным управлением, но они требуют профессиональной настройки и безопасности.
Можно ли подключить перфоратор напрямую к сети без использования кнопки пуска?
Да, технически возможно подключить перфоратор напрямую, минуя кнопку включения, однако это связано с рядом рисков. Кнопка пуска служит важным элементом безопасности, позволяя контролировать момент включения и выключения инструмента. Без нее невозможно быстро остановить работу, что увеличивает вероятность травм или повреждения оборудования. Кроме того, подобное вмешательство может нарушить гарантийные условия и привести к преждевременному износу мотора.
