Четырехскатная крыша – конструкция, состоящая из двух трапециевидных и двух треугольных скатов, объединённых в единую систему. Для точного расчета площади такой крыши необходимо учитывать как геометрию скатов, так и уклон, который влияет на реальную площадь, отличную от проекции на горизонталь.
Для начала определяют длину и ширину здания, а также высоту конька. При известном угле наклона скатов или высоте конька можно рассчитать длину наклонных ребер с помощью теоремы Пифагора. Например, если длина дома 10 м, ширина 8 м, а высота конька 2,5 м, длина трапециевидного ската рассчитывается как √(4² + 2,5²) ≈ 4,72 м. Площадь одного такого ската: 10 м × 4,72 м = 47,2 м².
Для треугольных скатов используют формулу площади треугольника: (основание × высота) / 2. Основание в этом случае – ширина дома, высота – высота конька. Например: (8 × 2,5) / 2 = 10 м². Умножив на два ската, получаем 20 м². Общая площадь крыши – сумма всех четырех скатов: 47,2 × 2 + 10 × 2 = 114,4 м².
Важно: полученные данные – это расчет по проекции. При наличии обрешётки, ендов или дополнительных архитектурных элементов, следует увеличить итоговую площадь на 5–15% для компенсации отходов и перехлёстов при укладке кровельного материала.
Как определить тип конструкции четырехскатной крыши
Четырехскатные крыши делятся на вальмовые, полувальмовые и шатровые. Для точного определения конструкции важно учитывать форму основания, тип стропильной системы и конфигурацию скатов.
Вальмовая крыша имеет два трапециевидных и два треугольных ската. Основной признак – прямоугольное основание и наличие конька, соединяющего трапециевидные скаты. Если присутствует горизонтальный конек и угловые стропила, крыша – вальмовая.
Полувальмовая (датская или голландская) конструкция отличается усечёнными треугольными скатами. Верхняя часть фронтона закрыта небольшим скатом, что уменьшает нагрузку на стены и улучшает обдуваемость. Определяется по сочетанию вертикального фронтона с наклонной частью над ним.
Шатровая крыша строится на квадратном основании и состоит из четырёх одинаковых треугольных скатов, сходящихся в одной точке. У неё отсутствует конек. Если все скаты равны и соединяются на вершине – это шатровая конструкция.
Для проверки типа используйте план здания: при равных длинах всех сторон основания и отсутствии конька – шатровая. При наличии трапециевидных скатов и конька – вальмовая. При усечении треугольных скатов вертикальной частью – полувальмовая.
Обратите внимание на расположение опорных стен и конструктивных элементов: шатровая требует центральной опоры, вальмовая – мауэрлата по всему периметру, полувальмовая – усиленного крепления к фронтону.
Какие размеры необходимы для расчета площади крыши
Для точного расчета площади четырехскатной крыши требуется набор конкретных параметров. Каждый из них влияет на итоговую величину, особенно при сложной геометрии скатов.
- Длина конька – измеряется по горизонтальной линии, соединяющей вершины противоположных скатов. Важно учитывать только чистую длину, без учета выступов.
- Длина каждого ската – измеряется от центра конька до края карниза по скатной плоскости, а не по горизонтали. Если скаты не равны, замеры делают отдельно для каждой стороны.
- Ширина здания – нужна для расчета основания трапеций и треугольников, из которых состоит крыша. Измеряется от внешней точки одного карниза до противоположной.
- Угол наклона скатов – задает форму поверхности. Уточняется при помощи угломера или вычисляется по соотношению высоты подъема к половине пролета.
- Высота от конька до карниза – используется при определении длины наклонных ребер, если недоступен прямой замер. Особенно важно при нестандартной форме крыши.
- Выступы карнизов – добавляют к общей площади. Замеряются отдельно по периметру, особенно если они значительны.
Каждый размер фиксируется в метрах с точностью до сантиметра. Погрешности даже в 5–10 см могут дать заметную ошибку на больших площадях.

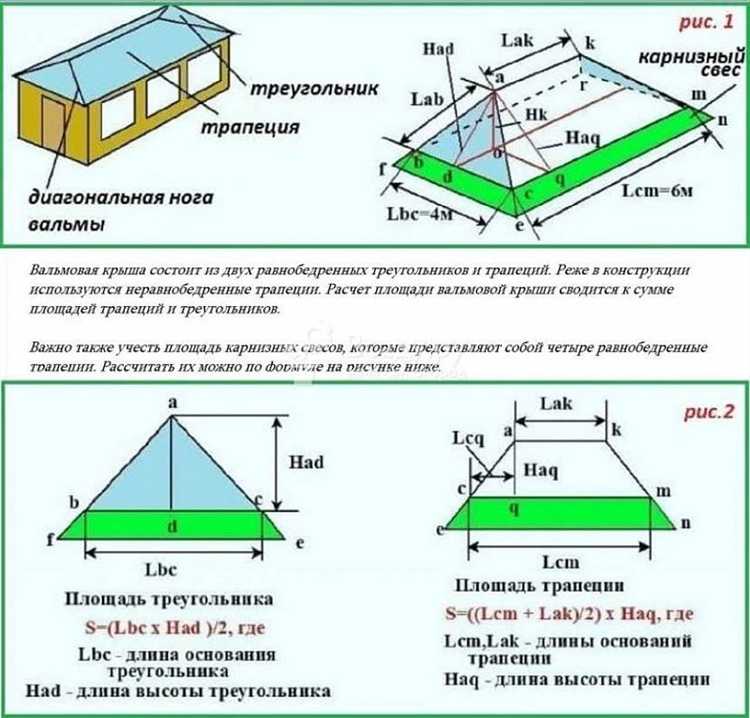

Как рассчитать площадь трапециевидных и треугольных скатов
Для расчёта площади трапециевидного ската необходимо знать длину обеих оснований и высоту. Формула: S = (a + b) × h / 2, где a и b – длины оснований, h – высота, измеряемая перпендикулярно основаниям. При измерении учесть свесы, если они включаются в общую площадь покрытия.
Если скат представляет собой равнобедренную трапецию, высоту удобно вычислить через длину боковой стороны и разность оснований. Применяется формула: h = √(l² — ((a — b)² / 4)), где l – длина боковой стороны. Это особенно полезно, если геометрические параметры известны не полностью.
Площадь треугольного ската рассчитывается по формуле Герона, если известны все три стороны: S = √(p × (p — a) × (p — b) × (p — c)), где a, b, c – длины сторон, p – полупериметр, p = (a + b + c) / 2. При известной длине основания и высоте используется упрощённая формула: S = (a × h) / 2.
Для проверки целесообразно разбить сложный скат на отдельные элементы, просчитать каждый участок отдельно и суммировать площади. Это снижает риск ошибок при работе с неправильными фигурами.
Как учитывать свесы и выступы при расчете площади
Свесы и выступы увеличивают общую площадь кровли, поэтому их необходимо включать в расчёт. Игнорирование этих элементов приводит к недостатку кровельного материала и ошибкам в смете.
Чтобы учесть свес, измерьте его длину от края стены до края крыши. Обычно она составляет от 40 до 60 см. При расчёте длины ската добавьте удвоенное значение свеса (по одному с каждой стороны). Например, при ширине дома 8 м и свесе 50 см длина ската будет: 8 + 0,5 × 2 = 9 м.
Если у крыши есть фронтонные свесы, их также учитывают по длине ската. Например, при длине дома 10 м и фронтонном свесе 40 см, расчётная длина ската составит: 10 + 0,4 × 2 = 10,8 м.
Для точного расчёта площади каждого ската используйте уже увеличенные значения длины и ширины. Умножьте их между собой и разделите на два, если форма ската – треугольная, или используйте как есть при трапециевидной форме. Полученную площадь каждого ската сложите для получения общей площади кровли с учётом всех выступов.
Не забывайте о слуховых окнах, мансардных выступах и вентиляционных шахтах – каждый из этих элементов добавляет к площади. Измеряйте их отдельно и прибавляйте к общей площади кровли.

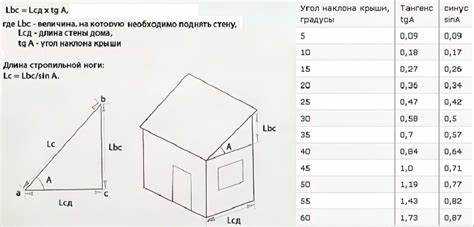

Как использовать уклон крыши при определении фактической площади
Чтобы рассчитать фактическую площадь четырехскатной крыши, необходимо учесть уклон каждой из скатов. Геометрическая площадь отличается от проекции на горизонтальную плоскость, поэтому учет уклона обязателен.
Определите угол наклона ската. Это можно сделать с помощью строительного уровня и угломера или по данным проектной документации. Если угол неизвестен, найдите его по формуле: arctg(h/0.5b), где h – высота от карниза до конька, b – ширина основания ската.
Рассчитайте коэффициент увеличения площади для каждого ската: делите 1 на косинус угла наклона (cos α). Например, при угле 30°, cos 30° ≈ 0.866, коэффициент ≈ 1.154. Это означает, что реальная площадь ската на 15.4% больше его проекции.
Умножьте площадь горизонтальной проекции ската (длина × ширина основания) на полученный коэффициент. Повторите для каждого ската отдельно, так как уклоны могут отличаться.
Сложите площади всех четырех скатов с учетом их уклонов. Это и будет фактическая площадь кровли, необходимая для расчета количества материалов.
Как избежать ошибок при самостоятельных расчетах площади крыши
Точная площадь четырехскатной крыши рассчитывается через разбиение конструкции на геометрические фигуры – трапеции и треугольники. Ошибка возникает при неверном определении размеров скатов: измеряйте длину по диагонали от конька до карниза, а не по горизонтали.
Для расчета используйте реальные размеры кровельного покрытия, учитывая нахлест. Включайте в расчет выступы свесов, их ширина влияет на общую площадь. Обрезки и углы требуют учета дополнительных параметров – всегда измеряйте длину и высоту каждой трапеции и треугольника отдельно.
Используйте точные инструменты: рулетка с точностью до миллиметра и уровень для проверки углов. Ошибки в углах скатов приводят к значительным отклонениям площади. При наличии сложных конструкций учитывайте наклон крыши – площадь ската равна длине ската, умноженной на ширину, а не только горизонтальным размерам.
Проверяйте расчет по формуле площади каждой фигуры и суммируйте результаты. В случае сомнений проводите измерения несколько раз, чтобы исключить случайные ошибки. Не рассчитывайте площадь, ориентируясь на внешние размеры дома – крыша может иметь выступы и сложные формы.
Вопрос-ответ:
Как определить площадь четырехскатной крыши, если известны только длина и ширина дома и высота конька?
Для расчёта площади четырехскатной крыши нужно сначала найти длину скатов. Измеряют длину и ширину здания, а также высоту конька — это вертикальное расстояние от края стены до верхней точки крыши. Затем, используя теорему Пифагора, вычисляют длину ската: корень квадратный из суммы квадратов половины ширины дома и высоты конька. После этого умножают длину ската на длину здания, затем умножают на количество скатов (обычно четыре). Итоговая сумма и будет площадью крыши.
Можно ли рассчитать площадь четырехскатной крыши без точных замеров высоты конька?
Без высоты конька точный расчет затруднён, так как этот параметр влияет на угол наклона и длину скатов. Однако, если есть информация об угле наклона крыши, можно заменить высоту конька на тригонометрические вычисления с помощью длины пролёта крыши и угла наклона. В противном случае можно взять средние значения угла для подобного типа крыши и рассчитать приблизительную площадь.
Какие ошибки чаще всего допускают при расчёте площади четырехскатной крыши?
Одна из распространённых ошибок — игнорирование наклона крыши и использование только длины и ширины дома без учёта высоты конька или угла скатов. Это приводит к заниженной площади. Также ошибкой бывает неверный выбор формулы для вычисления длины ската. Нельзя забывать, что площадь нужно считать для всех скатов, а не только для одной стороны. Неправильные замеры и округления могут привести к неточностям, что скажется на количестве материалов при строительстве.
Какие формулы нужны, чтобы рассчитать площадь каждого ската четырехскатной крыши?
Для каждого ската площадь можно найти, умножив длину ската на его ширину. Длина ската определяется через высоту конька и половину ширины здания по теореме Пифагора: длина ската = √( (ширина/2)² + (высота конька)² ). Ширина ската обычно равна длине здания. После вычисления площади одного ската её умножают на количество одинаковых скатов. Для трапециевидных или несимметричных скатов могут потребоваться дополнительные расчёты с учётом конкретных размеров.
Как учесть выступающие элементы крыши, например, слуховые окна или карнизы, при подсчёте площади?
Площадь выступающих элементов нужно считать отдельно и прибавлять к общей площади крыши. Для слуховых окон измеряют их поверхность по форме — обычно это прямоугольники или трапеции. Карнизы учитываются, если они значительно увеличивают площадь покрытия. Если же выступы минимальны, их можно не включать, но для точного расчёта материалов лучше добавлять площадь всех выступающих частей.
Как правильно определить размеры всех скатов четырехскатной крыши для расчёта её площади?
Для расчёта площади четырехскатной крыши нужно сначала снять точные размеры каждого ската. Обычно такая крыша состоит из двух треугольных и двух трапециевидных частей. Нужно измерить длину основания и высоту каждого ската, учитывая наклон крыши. После этого площадь треугольных скатов вычисляют по формуле площади треугольника, а трапециевидных — по формуле площади трапеции. Сложив все полученные значения, получают общую площадь крыши.
Какие факторы влияют на точность расчёта площади четырехскатной крыши и как минимизировать ошибки?
Точность вычисления площади крыши зависит от правильности замеров, учёта наклона скатов и формы крыши. Ошибки могут возникнуть при неправильном измерении высоты или длины скатов, а также если не учесть выступы или изгибы. Чтобы уменьшить погрешности, лучше использовать строительный уровень и рулетку с делениями, делать несколько замеров и проверять результаты. Также желательно учитывать все выступы и дополнительные элементы, чтобы площадь была рассчитана максимально точно.
