Полипропиленовые трубы, несмотря на высокую прочность и устойчивость к коррозии, подвержены значительному линейному расширению при нагреве. При температурной разнице в 50 °C труба длиной 10 метров может удлиниться на 8–10 мм. Без учета этого расширения в проектировании возникает риск деформации трубопровода, появления трещин в местах креплений или разрушения фасадной отделки в случае наружной прокладки.

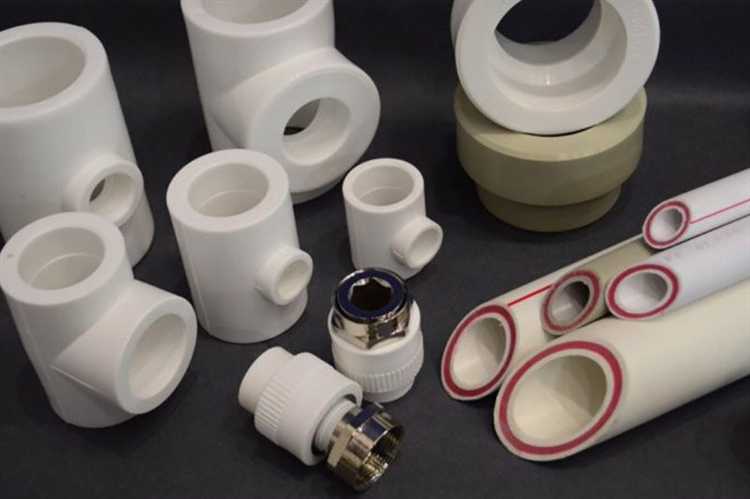

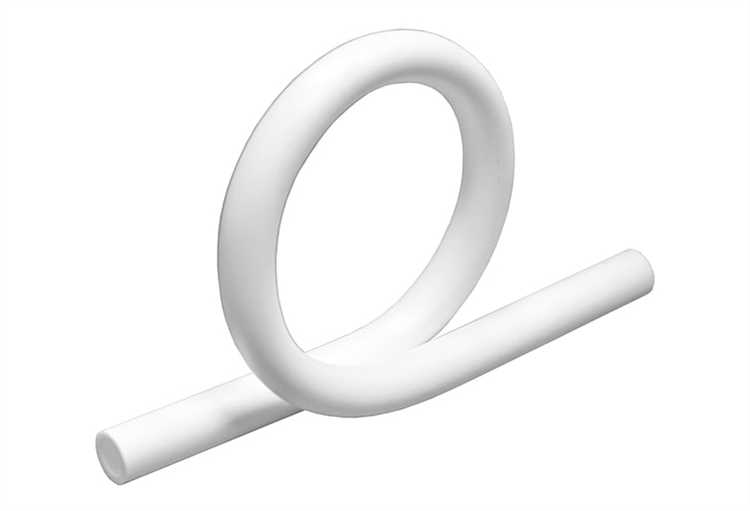

Компенсирующая петля – это элемент, позволяющий компенсировать термическое удлинение трубы за счет её гибкости. Она формируется изгибом трубы в определённой геометрии и длине, чаще всего в виде П-образного участка. При нагревании избыточная длина перераспределяется в пределах петли, снижая напряжения на прямолинейных участках и местах крепления.
Использование компенсирующих петель особенно критично в системах горячего водоснабжения, отопления, при горизонтальной прокладке на большие расстояния, а также при скрытом монтаже. Для полипропиленовых труб с коэффициентом линейного расширения 0,15 мм/(м·°C) расчетная необходимость в петле возникает уже при длине более 5–6 метров при ΔT свыше 30 °C.
При проектировании компенсирующих петель важно соблюдать минимальные радиусы изгиба, рекомендуемые производителем труб, чтобы избежать микротрещин и усталостных разрушений. Также рекомендуется учитывать способ крепления – подвижные опоры следует устанавливать ближе к петле, чтобы сохранить её гибкость и работоспособность в течение всего срока эксплуатации.
Предотвращение температурных деформаций в длинных трубопроводах
Полипропиленовые трубопроводы при нагреве удлиняются: на каждый метр длины при температурном перепаде в 50 °C линейное расширение составляет около 0,8–1,0 мм. При длине трубы 20 м это уже 16–20 мм, что создает значительное напряжение в системе.
Для компенсации термического удлинения применяют компенсирующие петли – участки труб, изогнутые в форме буквы U или S. Они работают как гибкие элементы, поглощающие тепловые деформации без риска повреждения фитингов или креплений.
Рекомендуется устанавливать одну компенсирующую петлю на каждые 10–15 м прямого участка, особенно при скрытой прокладке или фиксации трубы неподвижными опорами. Минимальная длина бокового элемента петли – не менее 30 диаметров трубы, чтобы обеспечить достаточную гибкость.

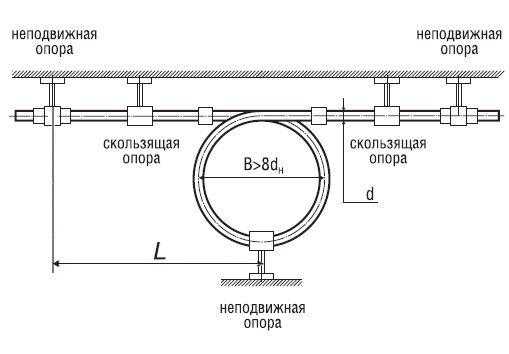

Фиксированные опоры следует располагать с учетом положения петель – на концах каждого компенсационного участка. Скользящие опоры, наоборот, позволяют трубе свободно двигаться при нагреве и должны устанавливаться между петлями с интервалом, не превышающим 1,5–2 м для труб диаметром до 32 мм.
Игнорирование компенсации приводит к изгибу трубы, разрушению швов и преждевременному выходу системы из строя. Правильное проектирование и монтаж компенсирующих элементов увеличивают срок службы трубопровода более чем в два раза.
Снижение механической нагрузки на фитинги и крепления
Полипропиленовые трубы подвержены линейному расширению при нагреве. Например, при разнице температур в 50 °C труба длиной 10 метров удлиняется примерно на 8 мм. Это вызывает значительное напряжение в точках фиксации и соединениях, особенно в резьбовых и сварных фитингах.
- Компенсирующая петля позволяет гасить тепловое удлинение, распределяя деформацию по длине трубопровода.
- Уменьшается риск растрескивания фитингов из-за изгибающего момента, возникающего при температурных колебаниях.
- Снижается нагрузка на опоры: в системе без компенсации труба давит на крепление с силой до 200 Н, особенно в закрытых участках. Петля устраняет эту силу.
- Фиксирующие хомуты сохраняют прочность сцепления с трубой, не подвергаясь сдвигу или вырыву, особенно в зонах с высокими температурами (котельные, стояки ГВС).
Рекомендуется устанавливать компенсирующие петли на прямых участках длиной от 5 м при температурной разнице свыше 30 °C. Оптимальное расстояние до ближайшего неподвижного крепления – не менее 15 диаметров трубы. Это обеспечивает свободную работу петли и устраняет продольное давление на элементы системы.
Учет линейного расширения полипропиленовых труб при проектировании
Полипропилен характеризуется высоким коэффициентом линейного расширения – в среднем 0,15 мм/м·°C. При перепаде температуры в 50 °C труба длиной 10 метров удлиняется примерно на 7,5 мм. Это необходимо учитывать при прокладке магистралей вдоль стен, потолков и в шахтах.
Жесткое закрепление труб на длинных участках без компенсации приводит к деформации, изгибам или разрушению крепежа. При проектировании трассы необходимо предусматривать подвижные и фиксирующие опоры. Подвижные опоры устанавливаются с расчетом свободного смещения трубы при температурных колебаниях.
Компенсация температурного удлинения возможна за счёт гибких участков трассы, таких как П-образные и Z-образные участки, или установки компенсирующих петель. Расстояние между компенсационными элементами зависит от длины трубы, температуры теплоносителя и метода крепления. Например, для труб диаметром 25 мм, проложенных с шагом крепления 1 м и рабочей температурой до 70 °C, длина прямого участка не должна превышать 10–12 метров без компенсации.
Следует избегать жёсткой заделки труб в стену или стяжку без защитной гофры. Это исключает свободное перемещение материала при расширении и вызывает внутренние напряжения. Использование компенсирующих петель снижает нагрузку на фитинги и сварные соединения, увеличивая срок службы системы.
Корректный расчет линейного расширения и размещение компенсирующих элементов обязательны при монтаже систем отопления, где температурные колебания достигают максимальных значений. Пренебрежение этими расчетами – основная причина разрушения трубопроводов из полипропилена в первые годы эксплуатации.
Размещение компенсирующей петли в ограниченном пространстве
При монтаже полипропиленовых труб в условиях ограниченного пространства (например, в шахтах, нишах, за подвесными потолками) требуется особый подход к размещению компенсирующей петли, чтобы сохранить её эффективность без нарушения геометрии трубопровода.
Минимальный радиус изгиба петли должен соответствовать требованиям производителя трубы. Для труб диаметром 20 мм минимальный радиус составляет не менее 8 диаметров, то есть около 160 мм. При недостатке места допускается использование U-образной петли, смещённой в одной плоскости, с плавным изгибом под углом не более 90°.
Горизонтальная установка петли предпочтительна, если высота ограничена. В этом случае компенсатор размещается параллельно основной линии, с поворотами, выполненными при помощи сварных отводов под 45°. Такой подход снижает риск деформации и позволяет сохранить термическую подвижность.
Жёсткое крепление участков до и после петли должно быть выполнено строго в соответствии с расчётным шагом, учитывая удлинение трубы при нагреве. Для полипропилена это в среднем 0,15 мм/м·°C. При температурных перепадах в 50°C труба длиной 10 м удлиняется примерно на 7,5 мм, что критично в условиях ограниченного монтажа.
Не допускается размещение петли вплотную к стенам или перекрытиям – необходимо обеспечить зазор не менее 20 мм для свободного движения трубы. При этом фиксаторы не должны препятствовать осевому смещению в зоне петли.

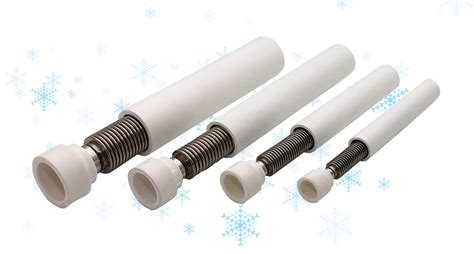

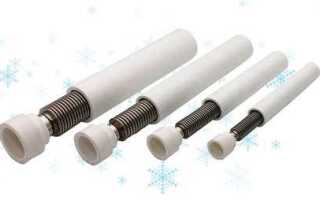

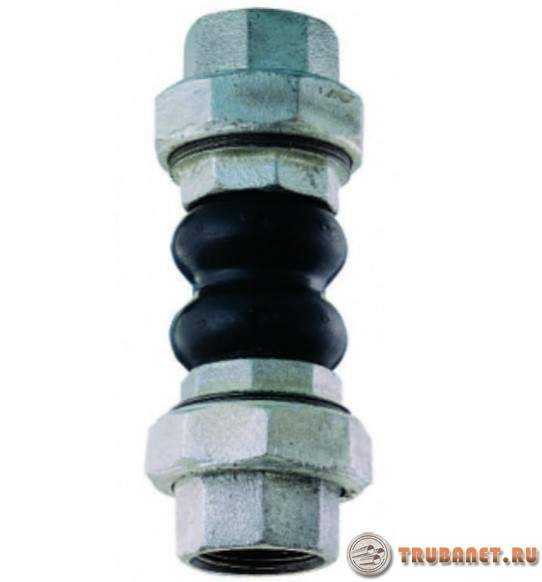

В условиях полной невозможности установки петли рекомендуется использовать скользящие компенсаторы или специальные гофры, рассчитанные на температурное расширение. Их установка требует герметизации соединений и обязательного учета направленного перемещения.
Особенности монтажа компенсатора в системе отопления
Компенсирующая петля из полипропилена монтируется строго с учётом температурного удлинения труб. Для труб диаметром 20–32 мм длина прямого участка между изгибами петли должна составлять не менее 5 метров. Увеличение этого расстояния требует установки дополнительного компенсатора.
Петлю формируют из той же трубы, что и остальная система. Угол изгиба – не менее 90 градусов, радиус – от 8 диаметров трубы. При меньшем радиусе возрастает риск появления напряжений в материале при нагреве. Допустимо использовать фасонные элементы, но только при невозможности гиба в одной трубе.
Компенсатор крепится только с одной стороны – неподвижной опорой. Вторая сторона оставляется свободной для линейного перемещения. Жёсткое закрепление с двух сторон приводит к деформации трубы и ослаблению сварных соединений.
Монтаж выполняется до полного остывания трубы после сварки. Остывание занимает не менее 30 минут при комнатной температуре. Нарушение этого требования приводит к неправильной геометрии петли после первого теплового расширения.
При скрытой установке (в стяжке или зашивке) петлю оставляют в технологическом канале без заполнения. Обязателен доступ для визуального контроля. Утепление компенсатора не требуется, но недопустимо его защемление строительными конструкциями.
Ошибки при установке компенсирующей петли и их последствия
Чрезмерное удлинение петли также нежелательно, так как вызывает излишнюю гибкость системы, способствуя вибрациям и возможному механическому износу материала в точках изгиба. Оптимальная длина должна рассчитываться с учетом коэффициента теплового расширения полипропилена (около 0,15 мм/м·°C) и максимального температурного диапазона эксплуатации.
Еще одна ошибка – неправильное закрепление петли. Жесткое крепление в местах изгиба блокирует свободное перемещение трубы при температурных изменениях, что приводит к локальным деформациям и преждевременному износу. Рекомендуется использовать специальные кронштейны с виброизоляцией и оставлять небольшой люфт для свободного смещения.
Отсутствие учета направления течения теплоносителя в компенсирующей петле ухудшает теплообмен и повышает риск образования застойных зон, что ускоряет деградацию полипропиленового материала. Правильная ориентация и соблюдение гидравлических норм при проектировании петли критичны для долговечности системы.
Неправильный подбор диаметра труб в петле относительно основной магистрали вызывает турбулентность и увеличивает гидравлическое сопротивление. Это ведет к снижению пропускной способности и увеличению энергозатрат на прокачку теплоносителя.
Отсутствие термоусадочных или герметизирующих элементов в местах соединений компенсирующей петли увеличивает риск протечек и коррозии фитингов, особенно в системах с агрессивными теплоносителями. Использование специализированных уплотнителей и герметиков, устойчивых к температурным циклам, обязательно.
Невыполнение рекомендаций по монтажу и эксплуатационному контролю – частая причина снижения ресурса компенсирующей петли из полипропилена. Для исключения поломок необходимо проводить регулярные осмотры, измерять деформации и своевременно устранять выявленные дефекты.
Вопрос-ответ:
Что такое компенсирующая петля из полипропилена и для чего она применяется?
Компенсирующая петля из полипропилена — это специальное изделие, которое используют в системах трубопроводов для гашения теплового расширения и сокращения труб. Она помогает избежать деформаций и повреждений труб, позволяя им менять длину без излишнего напряжения на крепления и соединения.
Почему именно полипропилен выбран для изготовления компенсирующей петли?
Полипропилен обладает высокой стойкостью к коррозии, химическим веществам и воздействию температуры, что делает его практичным материалом для компенсирующих петель. Кроме того, он достаточно гибкий и одновременно прочный, что позволяет петле эффективно выполнять функцию компенсации изменений длины труб без риска разрушения.
В каких системах чаще всего используют компенсирующие петли из полипропилена?
Чаще всего такие петли применяют в водопроводных и отопительных системах, где трубы подвержены регулярному нагреву и охлаждению. В промышленных установках и жилых зданиях их устанавливают для снижения риска повреждений, связанных с расширением трубопроводов при изменениях температуры.
Как правильно устанавливать компенсирующую петлю, чтобы она выполняла свою функцию максимально эффективно?
Важно учитывать место установки: петля должна располагаться там, где тепловое расширение наиболее выражено. Монтаж проводят с учётом свободного пространства для сгибания, без чрезмерного натяжения труб. Также следует обеспечить надежное крепление, чтобы петля не смещалась под воздействием давления внутри системы.
Какие проблемы могут возникнуть, если не использовать компенсирующую петлю в системах с полипропиленовыми трубами?
Без компенсирующей петли при температурных колебаниях трубы могут деформироваться, трескаться или отсоединяться в местах соединений. Это приводит к протечкам, снижению надежности системы и необходимости частого ремонта. Кроме того, отсутствие компенсации увеличивает нагрузку на крепежи и элементы трубопровода, что сокращает срок их службы.
Что представляет собой компенсирующая петля из полипропилена и почему её используют в трубопроводах?
Компенсирующая петля — это изогнутый участок трубы, который служит для уменьшения напряжений, возникающих при температурных изменениях и механических воздействиях. Изготавливается из полипропилена благодаря его гибкости и стойкости к коррозии. Такая конструкция позволяет трубопроводу «играть», не повреждаясь при расширении или сжатии материала, что значительно увеличивает срок службы всей системы.
Какие преимущества имеет применение полипропиленовой компенсирующей петли по сравнению с металлическими элементами?
Полипропилен обладает низкой теплопроводностью, что снижает тепловые потери в трубопроводе. Кроме того, он не подвержен коррозии, в отличие от металла, что особенно важно при работе с агрессивными средами. Петли из полипропилена легче монтируются и не требуют сложного технического обслуживания. Их гибкость позволяет компенсировать значительные деформации без риска трещин или разрывов, что улучшает общую надежность системы.
