Как проверить узо на работоспособность без заземления

Проверка устройства защитного отключения (УЗО) в условиях отсутствия заземления требует нестандартного подхода, поскольку стандартные методы, рекомендованные производителями, предполагают наличие системы защитного заземления. Однако даже при двухпроводной системе (фаза и ноль) можно убедиться в исправности УЗО, не подвергая себя и электропроводку риску.

Альтернативный способ – использование контрольной кнопки «Тест» на корпусе устройства. Кнопка подключена внутри к резистору, замыкающему фазу на входе и ноль на выходе. Если при её нажатии УЗО не срабатывает – устройство неисправно либо не подано напряжение.

Важно: ни в коем случае не проверяйте УЗО методом замыкания фазы на ноль напрямую без сопротивления – это опасно и может привести к повреждению оборудования.

Наличие заземления повышает эффективность и безопасность защитных систем, но при его отсутствии работоспособность УЗО всё ещё можно надёжно проверить с соблюдением простых мер предосторожности.

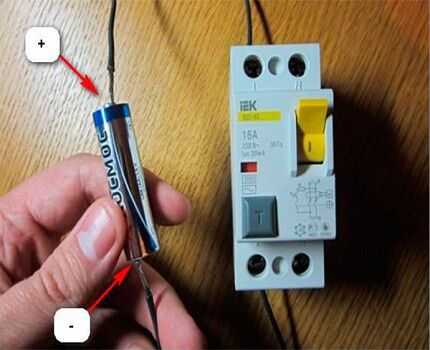

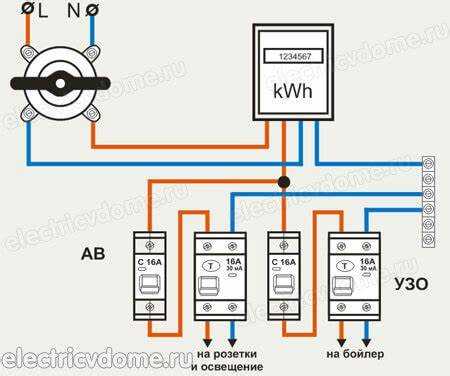

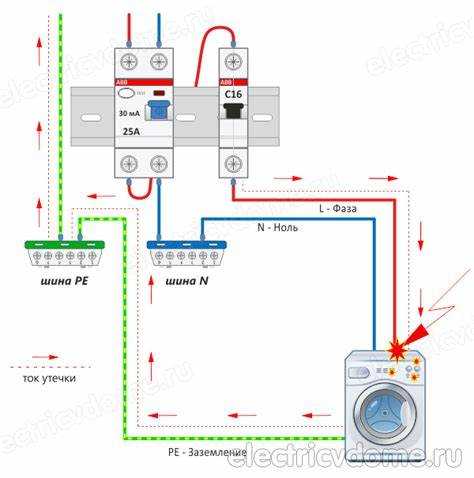

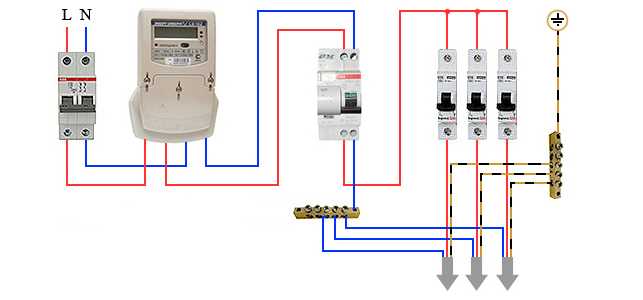

Подключение УЗО в однофазной сети без заземляющего проводника

В однофазной сети без заземления подключение УЗО выполняется между фазным и нулевым проводником. Заземляющий проводник (PE) при его отсутствии в системе TN-C не участвует в схеме, и его отсутствие не мешает корректной работе устройства при условии правильного монтажа.

Фазный провод подключается к клемме с маркировкой «L» на входе УЗО, нулевой – к клемме «N». На выходе устройства соответственно подключаются отходящие провода: фаза – к выходной «L», ноль – к «N». Нарушение этой схемы приведёт к ложным срабатываниям или полной неработоспособности УЗО.

Важно обеспечить, чтобы после УЗО нулевой проводник не соединялся с заземлёнными элементами электроустановки или корпусами приборов. Также нельзя объединять ноль после УЗО с PEN-проводником – это приведёт к обходу токов утечки мимо устройства, делая его бесполезным.

Номинальный ток УЗО должен соответствовать или превышать ток вводного автомата, а ток утечки – составлять 30 мА для защиты человека от поражения электрическим током. Для защиты линий и оборудования допускается использование устройств с порогом 100 мА и выше.

Перед включением следует проконтролировать фазировку. В случае неверного подключения (например, если фаза и ноль перепутаны местами) возможно ложное срабатывание или отсутствие отключения при утечке. Проверка выполняется с помощью индикаторной отвертки или мультиметра.

УЗО в системе без заземления не обеспечивает полноценной защиты оборудования от пробоя фазы на металлический корпус. Для обеспечения полной безопасности требуется либо дооборудование системы заземлением, либо использование УЗО в сочетании с дифференциальными автоматами и изолирующими трансформаторами.

Проверка срабатывания УЗО с помощью тестовой кнопки «Тест»

Тестовая кнопка «Тест» предназначена для имитации утечки тока и проверки исправности механизма отключения УЗО. Для выполнения проверки необходимо, чтобы УЗО было подключено к сети и находилось во включённом состоянии.

Нажатие кнопки вызывает искусственную утечку тока через встроенное сопротивление, которое соединяет фазу и нулевой провод внутри устройства. Стандартное значение тока утечки при этом составляет около 30 мА – порог, при котором большинство бытовых УЗО обязано срабатывать.

Порядок действий:

1. Включите УЗО, убедитесь в наличии напряжения в защищаемой цепи.

2. Нажмите кнопку «Тест».

3. УЗО должно отключиться мгновенно (в пределах 200 мс). Если этого не произошло – устройство неисправно или неправильно подключено.

Важно: Тестовая кнопка не проверяет фактическую защиту человека от поражения током, она лишь подтверждает работоспособность механизма отключения. Проверку следует проводить не реже одного раза в месяц.

Если после нажатия кнопки УЗО не отключается, эксплуатация электросети опасна. Немедленно прекратите использование и произведите диагностику подключения и работоспособности устройства.

Проверка УЗО через искусственное создание тока утечки

Для проверки УЗО без заземления применяется метод искусственного создания тока утечки между фазным проводником и нулевой шиной. Это позволяет имитировать утечку тока на землю, достаточную для срабатывания устройства.

Необходимо использовать нагрузочный резистор сопротивлением от 1 до 5 кОм. Например, при напряжении 230 В и сопротивлении 4,6 кОм ток утечки составит около 50 мА, что превышает порог чувствительности стандартного УЗО на 30 мА. Подключение осуществляется кратковременно между фазой и PEN-проводом (в схеме TN-C) либо между фазой и нулем, если ноль соединён с корпусом проверяемого устройства.

Для безопасности используйте резистор мощностью не менее 2 Вт. Подключение выполняется через выключатель или кнопку, обеспечивающую кратковременный контакт. В момент замыкания УЗО должно немедленно отключиться. Если этого не происходит, устройство считается неисправным или не соответствует заявленным параметрам чувствительности.

После испытания проверьте повторное включение УЗО. Оно должно срабатывать стабильно при каждом создании утечки выше номинального порога.

Измерение сопротивления изоляции для оценки условий срабатывания

Для оценки условий срабатывания УЗО в системе без заземления необходимо выполнить измерение сопротивления изоляции между фазным проводом и защищаемыми токопроводящими частями. При отсутствии заземляющего контура особое внимание уделяется контролю утечек на корпус оборудования через изоляцию.

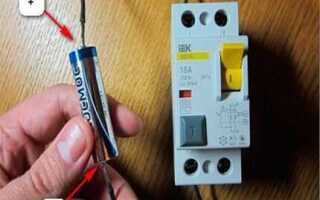

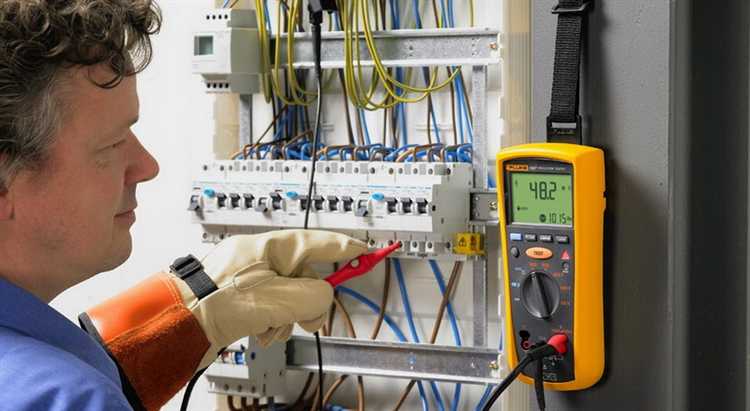

Испытание проводится мегаомметром на напряжение не менее 500 В. Прибор подключают между фазным и нулевым проводом и поочерёдно между фазным и доступными металлическими частями. Измерения выполняются при отключённой нагрузке.

Допустимые значения сопротивления изоляции зависят от класса оборудования и условий эксплуатации. Однако для корректной работы УЗО целесообразно придерживаться следующего порога: сопротивление не ниже 1 МОм для стандартной бытовой сети 230 В. Если значение ниже, возможно ложное срабатывание устройства или его отказ в момент реальной утечки.

Примерные минимальные значения сопротивления изоляции для оценки условий срабатывания УЗО:

Если сопротивление ниже указанных значений, перед тестированием УЗО необходимо устранить причины снижения: проверить состояние проводки, выявить повреждённые участки, заменить кабели с нарушенной изоляцией. Только после подтверждения стабильной изоляции можно переходить к практическому испытанию УЗО.

Применение контрольной лампы для проверки отключения фазы

Перед началом убедитесь, что лампа исправна, проверив её подключением между фазой и нулем вне УЗО. Затем подключите лампу к выходу фазы УЗО и внешнему нулю. Если при нажатии кнопки «Тест» или создании искусственной утечки (например, через резистор 1–2 кОм между фазой и нулем) УЗО срабатывает, лампа гаснет – это указывает на отключение фазы и исправную работу УЗО.

Важно: если после срабатывания УЗО лампа продолжает гореть, это означает, что фаза не разрывается, и УЗО не выполняет свою функцию. Такое устройство необходимо заменить. Проверка должна выполняться при отключённой нагрузке, чтобы исключить влияние паразитных токов.

Никогда не используйте землю в качестве обратного провода для лампы – это опасно и неинформативно при отсутствии заземления.

Диагностика отказа срабатывания при различных нагрузках

Отказ УЗО сработать при подключении различных типов нагрузки часто связан с особенностями электрических характеристик подключаемых устройств. Для точной диагностики необходимо учитывать тип нагрузки, характер тока утечки и параметры самого УЗО.

• Индуктивная нагрузка (электродвигатели, насосы): При пуске создаются импульсные токи, которые могут приводить к ложным срабатываниям или, наоборот, подавлять утечку. Для проверки необходимо использовать нагрузку с известным номиналом, поочерёдно подключая и фиксируя реакцию УЗО.
• Емкостная нагрузка (импульсные блоки питания, светодиодные драйверы): Возможны слабые токи утечки по высокочастотной составляющей, которые не фиксируются УЗО типа AC. Для корректной диагностики используйте УЗО типа A или B и имитируйте утечку через резистор 1–2 кОм между фазой и «землёй» или корпусом.
• Смешанные нагрузки: В цепях с большим числом устройств разные типы утечек могут компенсировать друг друга, маскируя проблему. Отключайте все устройства, затем поочерёдно подключайте их с имитацией утечки, чтобы отследить порог срабатывания.

Для диагностики используйте следующие рекомендации:

1. Подключите нагрузку с известной мощностью.
2. Создайте контролируемую утечку с помощью резистора 1 кОм (примерно 230 мА при 230 В) между фазой и условным «нулём» – заземлённым корпусом или трубой.
3. Наблюдайте: УЗО должно отключить питание при утечке от 10 до 30 мА (в зависимости от модели). Если срабатывания нет – УЗО неисправно или не соответствует нагрузке.
4. Повторите тест с разными типами устройств. Если УЗО реагирует избирательно – необходимо заменить его на подходящее по типу (A, B, F).

Не используйте тестовую кнопку УЗО для диагностики под нагрузкой – она моделирует упрощённую утечку и не отражает реальных условий.

Анализ показаний мультиметра при проверке УЗО в отсутствии заземления

Проверка УЗО мультиметром в системе без заземления требует точного подхода. Основная цель – зафиксировать наличие тока утечки, который должен сработать на отключение устройства. Ниже – конкретные действия и интерпретация результатов.

1. Переключите мультиметр в режим измерения переменного напряжения (ACV), диапазон – до 250 В.
2. Измерьте напряжение между фазным и нулевым проводом. Значение должно быть близким к 220 В. Существенные отклонения (менее 200 В или более 240 В) могут свидетельствовать о проблемах в цепи питания, а не в УЗО.
3. Далее подключите нагрузку (например, лампу накаливания на 60 Вт) через УЗО.
4. Между выходом фазы на УЗО и корпусом прибора (если он металлический и не заземлён) измерьте напряжение. Если на корпусе появляется более 50 В, при этом УЗО не срабатывает – устройство неисправно.
5. Смоделируйте ток утечки: подключите резистор (порядка 10 кОм, мощность не менее 2 Вт) между выходной фазой УЗО и нулём вне устройства (например, ноль соседней розетки, подключённой вне зоны действия УЗО). Это эквивалент утечки около 22 мА.
6. УЗО должно отключиться в течение 30–300 мс. Если этого не происходит – замена обязательна. При срабатывании измерьте оставшееся напряжение на клеммах – оно должно упасть до нуля.

Невозможность срабатывания УЗО при искусственно созданной утечке указывает на неисправность или несоответствие чувствительности. Мультиметр позволяет оценить это без заземления, но требует внимательности и точных измерений.

Вопрос-ответ:

Можно ли проверить УЗО без заземления, не прибегая к помощи специалистов?

Да, это возможно. Один из простых способов — использовать кнопку «Тест» на самом устройстве. Она создает искусственную утечку тока, имитируя аварийную ситуацию. Если устройство исправно, оно отключит питание. Однако стоит помнить, что этот способ проверяет только общую реакцию устройства, а не все возможные неисправности. Без заземления более точную проверку можно провести с помощью лампы накаливания и провода, подключенного к фазе и нулю — такой метод требует аккуратности и понимания электрических схем.

Какие есть безопасные способы проверки УЗО, если в доме отсутствует заземление?

Один из наиболее безопасных способов — использовать штатную кнопку «Тест». Это встроенная функция, предназначенная как раз для регулярной самопроверки устройства. Кроме того, можно воспользоваться переносной лампой с проводом, подключив один конец к фазе, а другой — к нулю после УЗО. Такое подключение должно вызвать срабатывание устройства. Важно следить, чтобы сопротивление лампы было достаточно низким — подойдет лампа на 40–100 Вт. При любом способе стоит соблюдать осторожность и не прикасаться к оголенным частям проводов.

Как проверить, сработает ли УЗО при утечке тока, если заземления нет?

Для этого можно смоделировать ситуацию утечки. Например, подсоединить лампу накаливания мощностью 60–100 Вт между фазным проводом после УЗО и нулевым проводом до УЗО. При таком соединении часть тока пойдет «в обход» УЗО, что должно привести к его срабатыванию. Если устройство отключает питание — значит, оно реагирует на утечку. Если нет — возможно, оно неисправно или неправильно подключено. Такой метод требует внимательности и не рекомендуется при отсутствии минимального опыта обращения с электрикой.

Почему УЗО может не срабатывать, если в сети нет заземления?

УЗО реагирует на разницу токов между фазой и нулем. Заземление помогает сформировать более очевидный путь утечки, но само по себе не является обязательным для работы устройства. Если УЗО не срабатывает, возможно, нет фактической утечки тока, либо она недостаточна для порогового значения срабатывания. Также причиной может быть неправильное подключение: например, если ноль после УЗО соединен с нулем до него. В таком случае токи «уравниваются», и устройство не видит разницы.

Можно ли доверять проверке УЗО только через кнопку «Тест», если заземление отсутствует?

Кнопка «Тест» выполняет свою задачу — проверяет базовую работоспособность механизма отключения. Однако она не позволяет убедиться в правильности монтажа и чувствительности устройства к реальным утечкам. Особенно в случае отсутствия заземления, когда утечки сложнее смоделировать. Поэтому рекомендуется хотя бы раз провести проверку с помощью подключения нагрузки между фазой и нулем, чтобы оценить реакцию УЗО в приближенных к реальности условиях.
