Как рассчитать давление взрыва кислородного баллона

Взрыв кислородного баллона сопровождается резким высвобождением большого объёма газа с образованием ударной волны. Давление, возникающее при этом, зависит от объёма баллона, давления внутри него перед взрывом, температуры окружающей среды и характера разрушения оболочки. Для оценки последствий важно рассчитать избыточное давление в эпицентре и его затухание с расстоянием.

Стандартный баллон ёмкостью 40 литров обычно заправляется кислородом до давления 15 МПа при температуре 20 °C. При разрушении оболочки газ мгновенно расширяется до атмосферного давления, высвобождая порядка 6000 литров кислорода в пересчёте на нормальные условия. Если процесс происходит в закрытом помещении, дополнительный прирост давления обусловлен сжатием воздуха, что приводит к увеличению ударной волны в 2–3 раза по сравнению с открытым пространством.

Пиковое избыточное давление вблизи источника может достигать 0,3–0,5 МПа, что достаточно для разрушения кирпичных перегородок и травмирования находящихся рядом людей. Для оценки используют приближённые методы расчёта, в том числе формулу Садовского или энергетический подход с эквивалентным количеством взрывчатого вещества. Например, высвобожденная энергия при взрыве 40-литрового баллона эквивалентна детонации 100–120 г тротила.

Расчёт критических расстояний от баллона производится по эмпирическим зависимостям: безопасным считается удаление на 10 метров и более, при условии отсутствия отражающих поверхностей. В случае нахождения баллона в помещении требуется учитывать эффект переотражений и кумуляции волны, что увеличивает радиус опасной зоны.

Определение объёма баллона и начального давления кислорода

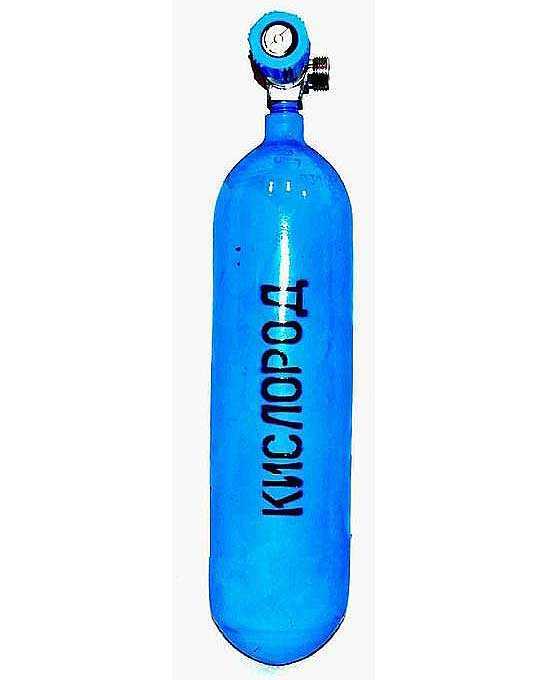

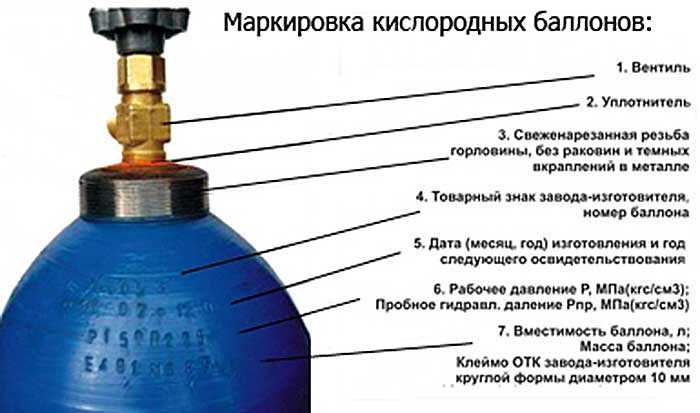

Объём баллона указывается на корпусе в литрах (L) и соответствует внутреннему геометрическому объёму. Например, стандартный промышленный баллон для кислорода имеет объём 40 литров. Если маркировка отсутствует или сомнительна, объём можно определить, используя формулу для объёма цилиндра: V = π·r²·h, где r – внутренний радиус, h – высота до плеч баллона. Измерения следует проводить в метрах; результат – в кубометрах, для перевода в литры умножить на 1000.

Начальное давление кислорода определяется по манометру на вентиле баллона. Заводская заправка осуществляется до давления до 15 МПа (150 атм) при температуре 20 °C. Если манометр показывает меньшие значения, это может свидетельствовать о частичном расходе газа или падении температуры. Для точных расчётов давления при аварии учитывать необходимо именно то значение, которое было в момент герметичности баллона, а не в момент измерения после утечки.

При отсутствии манометра допустимо использовать данные о температуре и массе заправленного баллона, применяя уравнение состояния идеального газа: p = (m·R·T)/(M·V), где m – масса кислорода, R = 8.31 Дж/(моль·К), T – температура в Кельвинах, M = 0.032 кг/моль, V – объём баллона. Масса газа определяется по разнице между массой полного и пустого баллона (тарой).

Расчёт массы кислорода при данных условиях хранения

Для определения массы кислорода в баллоне используется уравнение состояния идеального газа с поправкой на реальные условия. Расчёт ведётся по формуле:

• m = (P × V × M) / (R × T)

Где:

• P – абсолютное давление в баллоне (Па)
• V – объём баллона (м³)
• M – молярная масса кислорода (0,032 кг/моль)
• R – универсальная газовая постоянная (8,314 Дж/(моль·К))
• T – температура в Кельвинах

Пример: стальной баллон объёмом 40 литров (0,04 м³), давление 15 МПа, температура хранения 293 К (20°C).

1. Преобразуем давление: 15 МПа = 15 000 000 Па
2. Вычисляем массу:
   • m = (15 000 000 × 0,04 × 0,032) / (8,314 × 293) ≈ 0,787 кг

При повышении температуры до 308 К (35°C) масса газа остаётся неизменной, но при том же объёме и массе давление возрастает до:

• P = (m × R × T) / (V × M) = (0,787 × 8,314 × 308) / (0,04 × 0,032) ≈ 19,7 МПа

При расчётах необходимо учитывать возможность отклонения поведения газа от идеального. Для давления выше 10 МПа рекомендуется применять поправочные коэффициенты с использованием сжимаемости Z по диаграммам или базам инженерных данных.

Оценка энергии, высвобождаемой при мгновенном разрыве баллона

Для расчёта высвобождаемой энергии при разрыве кислородного баллона применяется модель адиабатического расширения газа. Предполагается, что газ моментально высвобождается в атмосферу, а потери тепла и трения можно пренебречь. Энергия определяется как разность внутренней энергии газа до и после разрыва.

Исходные параметры: давление в баллоне P₁ = 20 МПа, объём V = 40 л, температура T = 293 K, атмосферное давление P₂ = 0,1 МПа. Идеальный газ – кислород, удельная теплоёмкость при постоянном объёме C_v ≈ 0,658 кДж/(кг·K), молярная масса M = 32 г/моль, универсальная газовая постоянная R = 8,314 Дж/(моль·K).

Масса газа в баллоне рассчитывается по уравнению состояния идеального газа:

m = (P₁·V·M) / (R·T)

Подстановка значений:

m ≈ (20·10⁶ Па · 0,04 м³ · 0,032 кг/моль) / (8,314 Дж/(моль·K) · 293 K) ≈ 1,05 кг

Энергия, высвобождаемая при адиабатическом расширении, вычисляется по формуле:

E = (P₁·V) / (γ — 1) · [1 — (P₂ / P₁)^{(γ — 1)/γ}]

Для кислорода γ ≈ 1,4. Подстановка даёт:

E ≈ (20·10⁶ · 0,04) / (1,4 — 1) · [1 — (0,1 / 20)^0,2857] ≈ 800 кДж

Полученная энергия эквивалентна взрыву около 190 г тротила. Эта величина критична при расчётах разрушений, травм и при проектировании защитных конструкций. Пренебрежение этой энергией может привести к недооценке последствий аварийного разрыва баллона под давлением.

Преобразование внутренней энергии газа в ударную волну

При разрушении оболочки кислородного баллона происходит мгновенное высвобождение газа, находящегося под высоким давлением. Давление внутри стандартного стального баллона объёмом 40 литров при температуре 293 K может достигать 20–30 МПа. Внутренняя энергия сжатого газа определяется выражением:

U = (f/2)·n·R·T,

где f – число степеней свободы (для двухатомного кислорода f = 5), n – количество вещества, R – универсальная газовая постоянная, T – температура.

При резком разгерметизировании баллона внутренняя энергия превращается в кинетическую энергию расширяющегося газа, создающего ударную волну. Давление в начале фронта волны можно оценить с использованием уравнения Ранкина–Гюгонио:

P₂/P₁ = [(2·γ)/(γ+1)]·(M² — 1) + 1,

где P₂ – давление за фронтом волны, P₁ – давление до взрыва, γ – показатель адиабаты (для O₂: γ ≈ 1.4), M – число Маха ударной волны.

Для взрыва с начальной скоростью расширения порядка 1000 м/с при температуре окружающей среды ударная волна может иметь число Маха M ≈ 3. При этом давление в фронте достигает 8–10 атмосфер, в зависимости от начального давления газа в баллоне.

Критическим параметром является скорость выброса газа, зависящая от площади разрыва оболочки. Для отверстия диаметром 5 мм и внутреннего давления 20 МПа расход может составлять до 0.5 кг/с. Это приводит к резкому локальному сжатию воздуха, формируя квазисферическую ударную волну, распространяющуюся со сверхзвуковой скоростью.

Рекомендация: при расчётах учитывать, что полная передача внутренней энергии в механическую невозможна. Эффективность такого преобразования не превышает 30–40% из-за теплообмена и вязких потерь. Для оценки энергии ударной волны применяют формулу:

E_уд ≈ η·U,

где η – коэффициент преобразования (0.3–0.4), U – внутренняя энергия газа.

Определение начального избыточного давления ударной волны

Начальное избыточное давление ударной волны \( \Delta P_0 \) при взрыве кислородного баллона зависит от массы газа, объёма сосуда, давления внутри него перед разрушением и условий высвобождения энергии. Кислород в баллоне не взрывается самопроизвольно, но при разрушении баллона и наличии источника воспламенения возможен детонационный или дефлаграционный взрыв смеси кислорода с горючими веществами, включая масло или загрязнения.

Для оценки используют эмпирическую формулу Садовского, применимую для расчёта давления при взрыве газа в замкнутом объёме:

\[ \Delta P_0 = 0.4 \cdot \left( \frac{E}{R^3} \right)^{1/3} \]

где \( E \) – энергия взрыва в джоулях, \( R \) – расстояние от эпицентра в метрах. Для кислорода энергия рассчитывается на основе внутренней энергии сжатого газа. Пример: баллон объёмом 40 литров при 200 атм содержит примерно 10 м³ кислорода при нормальных условиях. При полном высвобождении и воспламенении с учётом энергии порядка 13,1 МДж/м³ (для кислорода при сгорании с этиленом или углеводородами) общая энергия составит около 131 МДж.

Подставляя в формулу для расстояния 1 метр:

\[ \Delta P_0 \approx 0.4 \cdot \left( \frac{131 \cdot 10^6}{1^3} \right)^{1/3} \approx 0.4 \cdot 5080 \approx 2032 \, \text{Па} \]

Это значение актуально при моделировании в свободном пространстве. В закрытых помещениях давление значительно выше из-за отражений и ограниченного рассеивания. При наличии препятствий и конструктивных элементов начальное давление может возрастать в 2–4 раза.

Для расчётов в инженерной практике дополнительно учитывают коэффициент усиления, зависящий от конфигурации помещения и материала стен. При необходимости расчётов для оценки прочности конструкций следует использовать данные о характеристиках ударной волны в зависимости от расстояния и применить расчёт по методикам ГОСТ Р 12.3.047–98 или аналогичным нормативам.

Расчёт давления на различных расстояниях от эпицентра

Давление взрывной волны кислородного баллона снижается с увеличением расстояния от эпицентра в соответствии с законом обратных квадратов и характеристиками взрывного облака. Основной параметр – начальное избыточное давление при разрыве корпуса, которое в среднем составляет 2,5–3 МПа вблизи баллона.

На расстоянии 1 м от эпицентра давление обычно достигает 0,5–0,7 МПа, что способно вызвать серьёзные повреждения конструкций и опасно для человека. При удалении до 5 м давление падает примерно до 0,1–0,15 МПа, что соответствует порогам повреждения стекол и лёгких травм.

Для расчёта давления P на расстоянии R от эпицентра можно использовать приближённую формулу: P = P0 × (R0 / R)², где P0 – давление на базовом расстоянии R0 (например, 1 м). Такая зависимость корректна для свободного распространения волны в открытом пространстве без значительных преград.

При наличии стен или других препятствий давление в зоне отражения может увеличиваться в 1,5–2 раза по сравнению с расчётным по формуле, что следует учитывать при оценке риска и проектировании защитных мер.

Практическая рекомендация – при проектировании безопасных зон использовать минимальное давление в 0,05 МПа как допустимый порог воздействия на людей и оборудование, что обычно достигается на расстоянии не менее 10 м от эпицентра взрыва кислородного баллона.

Для точного расчёта давления на различных дистанциях целесообразно применять методы численного моделирования с учётом конкретных параметров баллона, количества кислорода и окружающей среды.

Учёт отражения ударной волны от твёрдых поверхностей

Отражение ударной волны при взрыве кислородного баллона существенно влияет на распределение давления в зоне поражения. Игнорирование этого факта приводит к недооценке максимальных нагрузок на конструкции и людей.

Основные моменты учёта отражения:

• При ударе волны о непроницаемую поверхность амплитуда давления возрастает до 2–8 раз по сравнению с давлением непосредственно перед отражением.
• Величина отражённого давления зависит от угла падения волны на поверхность. Максимальное усиление наблюдается при нормальном угле.
• Для расчёта итогового давления необходимо учитывать суперпозицию прямой и отражённой волн, что может привести к кратковременному пику давления в несколько мегапаскалей.

Практические рекомендации:

1. Использовать коэффициенты отражения, основанные на типе поверхности: бетон и металл – коэффициенты 4–7, древесина и пластик – 2–3.
2. В моделях учитывать геометрию помещения, чтобы предсказать области концентрации ударной волны, особенно в углах и возле твёрдых стен.
3. Применять методику расчёта суммарного давления по формуле:
   P_итог = P_прямое + K · P_прямое, где K – коэффициент отражения.
4. В инженерных расчётах вводить временные интервалы пиков давления длительностью 1–5 мс для оценки кратковременных динамических нагрузок.
5. При проектировании защитных конструкций предусматривать дополнительный запас прочности с учётом отражённых волн, минимально 20% к расчётному давлению.

Игнорирование отражения может привести к значительным ошибкам в оценке безопасности объектов и риска травматизма, что критично при работе с кислородными баллонами под высоким давлением.

Пример численного расчёта для баллона объёмом 40 литров при 150 атм

Исходные данные: объём баллона V = 40 л (0,04 м³), давление внутри P₀ = 150 атм (15,2 МПа), температура T = 20 °C (293 К), атмосфера вокруг 1 атм (0,1 МПа).

При взрыве баллон мгновенно разрушается, и сжатый кислород расширяется в окружающую среду, создавая ударную волну. Для оценки максимального избыточного давления ударной волны P_удар используем приближение, основанное на энергии сжатия газа.

Энергия, запасённая в баллоне, определяется по формуле для адиабатного расширения:

E = (P₀ · V) / (γ — 1) · [(P₀ / P_атм)^((γ — 1)/γ) — 1], где γ = 1,4 – показатель адиабаты для кислорода.

Подставляя значения: P₀ = 15,2 МПа, P_атм = 0,1 МПа, V = 0,04 м³, получаем

E ≈ (15,2·0,04) / 0,4 · [(15,2/0,1)^0,2857 — 1] = 1,52 / 0,4 · (4,17 — 1) ≈ 3,8 · 3,17 ≈ 12,05 МДж.

Далее расчет давления ударной волны на расстоянии r от взрыва базируется на формуле:

P_удар = P_атм + K · (E / r³)^⅓, где коэффициент K ≈ 1,8 для кислородных взрывов.

На расстоянии 1 метр:

P_удар = 0,1 + 1,8 · (12,05 / 1³)^⅓ = 0,1 + 1,8 · 2,29 ≈ 0,1 + 4,12 = 4,22 МПа (≈ 42 атм).

Рекомендации: для безопасного расположения персонала минимальное расстояние до баллона при его разрушении должно быть не менее 3 метров, что снизит избыточное давление ударной волны до безопасных 15–20 кПа. Необходимо предусмотреть защитные ограждения и систему дистанционного отключения подачи кислорода.

Вопрос-ответ:

Какие основные факторы влияют на давление при взрыве кислородного баллона?

Давление при взрыве кислородного баллона определяется несколькими параметрами: объёмом баллона, количеством кислорода внутри, температурой среды и скоростью выделения газа при разрушении сосуда. Также учитывается начальное давление внутри баллона и свойства материала баллона, которые влияют на скорость разрушения. Важную роль играет моментальный объём, в который расширяется кислород при разрыве, что и формирует ударную волну с определённым пиковым давлением.

Как рассчитывается максимальное давление ударной волны, возникающей при взрыве кислородного баллона?

Максимальное давление ударной волны определяется на основе закона сохранения энергии и уравнений газовой динамики. Обычно расчет включает оценку объёма высвободившегося кислорода, его начального давления и температуры, а также скорости расширения газа в окружающее пространство. Модель часто основана на предположении адиабатического расширения и учитывает скорость распространения ударной волны. Для точных расчетов применяют специализированные формулы, которые учитывают фазовые переходы и взаимодействие с окружающей средой.

Можно ли применить стандартные формулы гидродинамики для расчёта давления при взрыве кислородного баллона?

Стандартные формулы гидродинамики дают приближённую оценку, но для взрыва кислородного баллона их недостаточно. Связано это с тем, что процесс включает быстрое изменение температуры и давления, фазовые переходы кислорода, а также динамику разрыва металлического корпуса. Для более точного расчёта необходимы методы, учитывающие химическую активность кислорода и сложные термодинамические параметры, а также моделирование динамики разрушения сосуда и распространения ударной волны в воздухе.

Как влияет температура кислорода внутри баллона на давление при его взрыве?

Температура кислорода существенно влияет на давление при взрыве. При повышении температуры молекулы газа приобретают большую кинетическую энергию, что ведёт к росту внутреннего давления. В момент разрыва баллона более горячий кислород расширяется с большей скоростью, создавая более мощную ударную волну. Также температура влияет на свойства металла баллона — при нагреве он становится более податливым к разрушению, что меняет динамику взрыва.

Какие методы и инструменты используют для моделирования взрыва кислородного баллона и расчёта давления?

Для моделирования взрыва применяют численные методы, такие как конечные элементы (FEM) и гидродинамическое моделирование (CFD). Специализированные программы позволяют учитывать сложные физико-химические процессы — динамику разрыва корпуса, термодинамические свойства кислорода, взаимодействие с воздухом. Среди популярных инструментов — ANSYS Autodyn, LS-DYNA, COMSOL Multiphysics. Эти методы помогают получить распределение давления и скорости ударной волны с учётом реальных условий и параметров баллона.
