Как сделать спидометр на велосипед своими руками

Спидометр для велосипеда – полезное устройство, которое помогает следить за скоростью и дистанцией. Однако не всегда хочется покупать готовые устройства, особенно если можно собрать свой собственный прибор, который будет соответствовать личным требованиям и предпочтениям. В этом руководстве мы подробно разберем процесс создания спидометра для велосипеда своими руками.

Для начала важно понимать, что спидометр работает на основе датчика, который фиксирует вращение колеса. С помощью этого сигнала можно вычислить скорость и пройденное расстояние. Основными компонентами для сборки устройства являются: датчик вращения колеса, микроконтроллер, экран и питание. Все это легко собрать с помощью доступных комплектующих, которые можно найти в магазинах электроники или заказать онлайн.

Первый шаг – это выбор подходящего датчика для измерения вращений колеса. Наиболее популярны два типа: оптические и индуктивные. Оптические датчики дешевле и проще в установке, однако их точность зависит от условий освещения. Индуктивные датчики более стабильны, но их установка требует некоторых навыков. Подключение датчика к микроконтроллеру – следующий этап, после чего можно приступать к программированию устройства для вычисления скорости и отображения данных на экране.

Как видите, процесс сборки спидометра для велосипеда не требует сложных знаний в электронике, но требует внимательности и аккуратности при монтаже. В следующей части статьи мы подробно расскажем, как подключить все компоненты и настроить устройство, чтобы оно точно отображало данные о вашей скорости и пройденном пути.

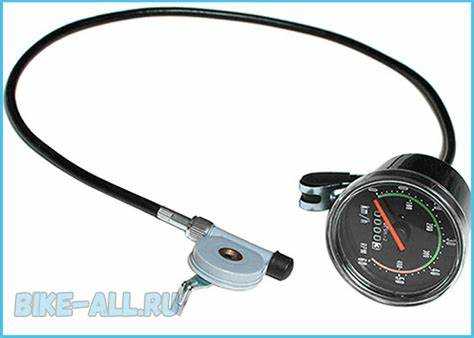

Выбор компонентов для спидометра велосипеда

Для сборки спидометра своими руками важно правильно выбрать компоненты, которые обеспечат точность измерений и долговечность устройства. Рассмотрим основные элементы, которые потребуются для создания спидометра.

1. Магнит и датчик скорости

• Магнит используется для подсчета оборотов колеса. Его крепят на спице, а датчик устанавливают на вилке или раме. Магнит должен быть небольшим и легким, чтобы не влиять на динамику вращения.
• Датчик, в свою очередь, может быть магнитным или оптическим. Магнитный датчик работает по принципу срабатывания при приближении магнита, оптический – с помощью светового потока.
• Для надежности рекомендуется выбирать датчик с возможностью регулировки чувствительности, чтобы избежать ложных срабатываний.

2. Микроконтроллер

• Микроконтроллер является «мозгом» устройства, который обрабатывает сигналы от датчика и вычисляет скорость. Один из популярных вариантов – Arduino или его аналоги. Эти платы доступны и имеют широкий спектр библиотек для работы с датчиками скорости.
• Важные характеристики микроконтроллера: скорость обработки данных, количество входов/выходов для подключения дополнительных сенсоров (если планируется интеграция с другими датчиками) и совместимость с дисплеем.

3. Дисплей

• Для отображения скорости и других данных требуется дисплей. Можно выбрать ЖК-дисплей или OLED, которые обеспечат четкое отображение информации в любых погодных условиях.
• Размер экрана зависит от удобства использования. Рекомендуется выбирать дисплеи с разрешением 128×64 пикселей и больше.
• Важно учитывать потребление энергии дисплея, чтобы батарея работала долго.

4. Источник питания

• Для питания устройства можно использовать литий-ионные аккумуляторы или батареи типа AA. Литий-ионные аккумуляторы обеспечивают большую емкость, но требуют наличия зарядного устройства.
• Батареи типа AA легко заменяются, но могут требовать более частой замены. Важно выбрать источник питания с достаточной емкостью для работы устройства в течение нескольких недель или месяцев.

5. Корпус и крепление

• Корпус спидометра должен быть защищен от внешних воздействий, таких как пыль, влага и удары. Для этого идеально подходит пластиковый или водонепроницаемый корпус.
• Крепление компонента должно быть удобным, чтобы спидометр не мешал при езде, но в то же время его было легко установить и снять. Лучше использовать регулируемые крепления на базе резинок или пластиковых зажимов.

6. Дополнительные компоненты

• Если вы планируете собирать многокомпонентный спидометр с функциями подсчета пройденного расстояния, температуры или времени, потребуется добавить соответствующие датчики – датчик температуры, акселерометр или GPS-модуль.
• Для улучшения качества связи между компонентами можно использовать Bluetooth-модуль для передачи данных на смартфон или внешний экран.

Правильный выбор компонентов напрямую влияет на точность и удобство использования спидометра, а также на его долговечность. При сборке устройства важно учитывать совместимость всех элементов и их характеристики для создания надежного и функционального устройства.

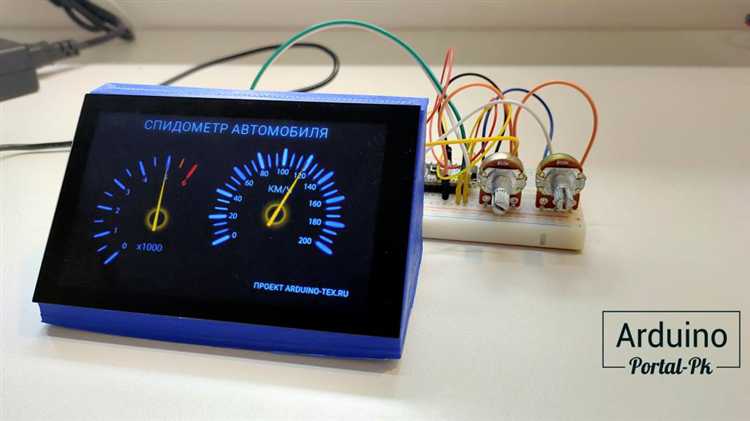

Как выбрать датчик для измерения скорости

Для корректной работы спидометра велосипеда важно выбрать правильный датчик, который будет точно измерять скорость. Он зависит от типа датчика и способа его установки. Рассмотрим ключевые параметры для выбора датчика.

Основные типы датчиков для измерения скорости:

• Магнитный датчик: Использует магнит, закреплённый на спице колеса, и датчик, который фиксирует его движение. Этот тип датчика является одним из самых популярных благодаря своей простоте установки и хорошей точности.
• Оптический датчик: Работает с помощью инфракрасного луча, который считывает движение метки на колесе. Это более точный, но и более сложный в установке вариант.
• Ультразвуковой датчик: Использует ультразвуковые волны для измерения скорости. Такие датчики редки в велосипедных спидометрах, но они могут использоваться в системах с высокими требованиями к точности.

При выборе датчика важно учитывать следующие характеристики:

• Частота обновления данных: Чем чаще датчик обновляет данные, тем точнее будет измерение скорости, особенно при смене ускорений.
• Диапазон измерений: Датчик должен обеспечивать корректные показания на всей скорости, на которой вы планируете использовать спидометр. Убедитесь, что датчик подходит для велосипедных скоростей, обычно от 0 до 100 км/ч.
• Совместимость с интерфейсом: Убедитесь, что датчик совместим с выбранным спидометром. Некоторые модели требуют специфических датчиков для правильной работы.
• Простота установки: Магнитные датчики легче всего установить, так как они требуют минимальных настроек. Оптические и ультразвуковые датчики могут требовать более сложной настройки.
• Погрешность измерений: Обратите внимание на точность измерений, которую предоставляет датчик. Для большинства велоспидометров допустимая погрешность составляет 2-5%, но для более точных систем важно выбрать датчик с минимальной погрешностью.

Также стоит учитывать условия эксплуатации. Если вы планируете ездить в дождь или в условиях пыли, лучше выбрать герметичные датчики, которые не боятся влаги и грязи. Для тренировок в закрытых помещениях подойдут датчики с минимальными требованиями к погодным условиям.

На рынке также есть датчики с дополнительными функциями, например, измерение каденса или поддержка Bluetooth для синхронизации с мобильными приложениями. Такие датчики могут быть полезны, если вы хотите дополнительно отслеживать данные о тренировках.

Построение схемы подключения компонентов

Первый шаг – подключение датчика скорости. Для измерения скорости используется датчик, реагирующий на изменения магнитного поля, например, датчик Холла. Он устанавливается на колесе, а магнит – на спицах. При вращении колеса магнит проходит мимо датчика, который посылает импульс в микроконтроллер. Датчик подключается к одному из цифровых входов микроконтроллера.

Питание можно подавать от внешнего аккумулятора, источника питания 5V или от генератора на велосипеде. Для устойчивой работы желательно использовать стабилизаторы напряжения, чтобы избежать скачков, которые могут повлиять на точность измерений.

При сборке схемы важно учитывать правильность подключения всех проводов, избегая коротких замыканий и перегорания элементов. Следует использовать качественные кабели, чтобы обеспечить стабильную передачу данных между компонентами.

Схема подключения выглядит следующим образом:

После завершения сборки схемы важно провести тестирование всех компонентов, чтобы убедиться в правильности их работы. Если система не запускается, стоит проверить соединения, а также убедиться в правильности кода на микроконтроллере, который управляет устройством.

Как правильно установить магнит на колесо

Для корректной работы спидометра важно правильно установить магнит на колесо. Магнит должен фиксироваться на спицах, так как он будет взаимодействовать с датчиком, установленным на раме. Наиболее точное измерение будет обеспечено, если магнит находится на оптимальном расстоянии от датчика.

Первое, что нужно учесть – это расстояние между магнитом и датчиком. Магнит должен быть размещен таким образом, чтобы его расстояние от датчика не превышало 5 мм, но и не было слишком маленьким, чтобы избежать постоянного срабатывания. Также стоит помнить, что чем ближе магнит к датчику, тем быстрее будут происходить срабатывания, что может повлиять на точность измерений.

Размещайте магнит на одном из колес в зависимости от конфигурации велосипеда. Рекомендуется установить его на переднем колесе, так как оно вращается более стабильно, чем заднее. Магнит должен быть размещен вблизи центральной оси колеса, на спице, которая будет вращаться вблизи датчика. Следует избегать установки магнита на месте, где спицы подвергаются сильным нагрузкам, чтобы исключить возможные вибрации или повреждения.

Для крепления магнита используйте крепежные элементы, которые идут в комплекте с датчиком или скотч, который устойчив к воздействию внешней среды. Применение клея не всегда рекомендуется, так как он может подвергать магниты риску повреждения при ударных нагрузках или воздействии влаги.

После установки магнита на спицу, необходимо проверить его работу. Для этого вращайте колесо вручную и следите, чтобы датчик фиксировал каждый оборот. Если срабатывания происходят с задержкой или не фиксируются, отрегулируйте положение магнита, меняя его угол или расположение относительно датчика.

Настройка и калибровка датчика скорости

Для точной работы спидометра важна правильная настройка и калибровка датчика скорости. Начните с установки датчика на колесо. Обычно его крепят на вилке или раме так, чтобы он находился рядом с магнитом, установленным на спице. Расстояние между датчиком и магнитом должно быть минимальным, но не менее 5 мм. Это обеспечит стабильную работу и точность измерений.

Далее, необходимо настроить параметры в программном обеспечении устройства, если оно предполагает такие настройки. Введите в устройство размер колеса – это основной параметр для правильного расчета скорости. Измерьте окружность колеса с помощью сантиметровой ленты и внесите полученное значение в программу. Важно учитывать возможные изменения давления в шинах и ширину покрышки, так как они могут немного менять реальный диаметр колеса.

После ввода размера колеса, проведите тестовую поездку. Прокатитесь на участке, длина которого вам известна (например, прямой участок дороги). Во время движения спидометр должен показывать приближенные значения скорости. Сравните показания с реальной скоростью, используя другой измерительный инструмент (например, GPS-устройство или мобильное приложение). Если разница значительная, выполните дополнительные корректировки через меню настроек устройства.

Для точной калибровки рекомендуется несколько раз повторить тест на разных участках дороги с разными типами покрытия. Это поможет исключить погрешности, вызванные рельефом местности или колебаниями давления в шинах. В некоторых случаях потребуется вручную откалибровать устройство, вводя поправочные коэффициенты.

Если ваш спидометр позволяет использовать функцию калибровки на основе сравнения с другими спидометрами, выберите этот режим и следуйте инструкциям устройства. Также помните, что частота срабатывания датчика зависит от типа датчика и его конфигурации. Используйте инструкции производителя для корректной настройки частоты импульсов.

После завершения настройки рекомендуется периодически проверять точность показаний устройства, особенно если меняются условия эксплуатации (смена шин, изменение давления в шинах, смена покрытия дорог). Такая регулярная калибровка поможет поддерживать высокую точность измерений.

Питание спидометра: варианты источников энергии

Один из самых простых вариантов – использование одноразовых батареек. Для спидометров обычно подходят батареи типа CR2032 (литиевые) или AAA. Они компактные, доступны и легко меняются, но имеют ограниченный срок службы, обычно от 6 месяцев до года, в зависимости от интенсивности использования.

Аккумуляторные батареи, такие как Li-ion или Li-Po, обеспечивают более долгосрочную работу устройства и могут быть перезаряжены. Такие батареи требуют установки зарядного устройства и контроллера заряда для предотвращения переразряда, что может увеличить стоимость проекта, но они значительно экономят средства на долгосрочной основе.

Если спидометр не оснащён дополнительными батареями, можно использовать систему рекуперации энергии, генерируемую наколёсным датчиком. Эта система преобразует механическую энергию, выделяемую при движении колеса, в электрическую, которая затем используется для питания устройства. Такой вариант подходит для активных велогонщиков, предпочитающих автономность без дополнительных затрат на батареи.

Важно учитывать энергопотребление самого устройства. Простые механические или аналоговые спидометры требуют гораздо меньше энергии, чем цифровые модели с подсветкой и дополнительными функциями. Выбор источника энергии зависит от типа спидометра и его особенностей. Для длительных поездок и профессионального использования целесообразно инвестировать в аккумуляторы с возможностью подзарядки или систему рекуперации.

Установка экрана и интерфейса для отображения данных

Выбор экрана: Для велосипедных спидометров предпочтительнее использовать экраны с разрешением минимум 128×64 пикселей. Это достаточно для отображения скорости, дистанции, времени и других параметров. Если предполагается отображение более сложных данных (например, карт), потребуется экран с разрешением выше. OLED экраны хороши для яркого отображения в условиях дневного света, в то время как LCD экраны более экономичны с точки зрения потребления энергии.

Размещение экрана: Экраны спидометров обычно устанавливаются на руле, на центральной части, где они будут хорошо видны, но не мешать управлению велосипедом. Использование пластиковых или 3D-распечатанных креплений поможет обеспечить надежное крепление экрана, избегая вибраций при езде. Важно учитывать, что экран должен быть защищен от дождя и пыли, поэтому дополнительные защитные элементы могут быть полезны.

Интерфейс отображения: Разработка интерфейса должна учитывать минимализм и удобство. Каждый элемент интерфейса должен быть четко виден и легко воспринимаем в условиях движения. Выбирайте шрифты с хорошей читаемостью, например, шрифт с засечками или монопространственный шрифт. Кроме того, использование цветовых акцентов помогает выделить важную информацию, например, красный цвет для предупреждения о низком заряде аккумулятора или достигнутом максимуме скорости.

Интерактивность: Простые кнопки управления или поворотные энкодеры идеально подходят для смены режимов отображения. Их необходимо разместить так, чтобы они были доступны, но не мешали при активной езде. Программирование интерфейса должно быть настроено таким образом, чтобы переключение между различными режимами (скорость, дистанция, время и т.д.) не требовало большого количества нажатий.

Энергопотребление: Для продления работы устройства рекомендуется использовать дисплеи с низким потреблением энергии и включать режимы экономии энергии, когда спидометр не используется активно. Также важно настроить выключение экрана после определенного времени бездействия, чтобы минимизировать расход батареи.

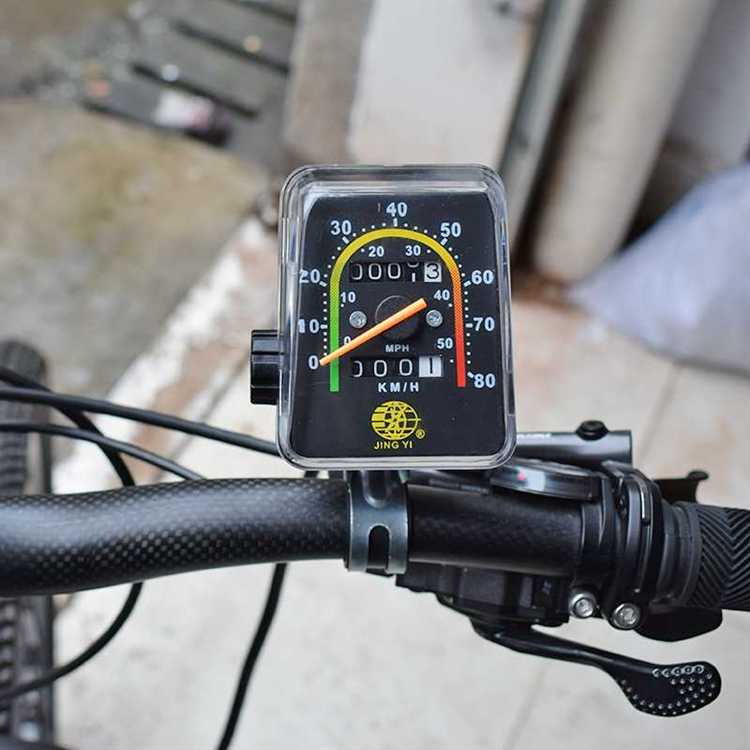

Проверка работоспособности и тестирование спидометра

Для проверки работоспособности спидометра важно убедиться, что все его компоненты правильно подключены, а показания соответствуют реальной скорости. Первый шаг – проверка корректности монтажа датчика скорости. Убедитесь, что магнит на колесе и датчик находятся на нужном расстоянии друг от друга (обычно 1-2 мм) и что датчик не перекрывает другие элементы велосипеда.

Затем проверяем, что датчик правильно фиксируется на раме. Положение должно быть стабильным, чтобы избежать сдвигов при езде, что может привести к искажению показаний. Магнит должен равномерно проходить мимо датчика при каждом обороте колеса.

Для тестирования скорости и калибровки спидометра используйте уже проверенную дистанцию. Например, можно измерить 1 км на ровной поверхности и проехать его на велосипеде. В процессе поездки следите за показаниями спидометра и сравнивайте их с реальной скоростью, ориентируясь на время, необходимое для прохождения дистанции. При необходимости скорректируйте параметры в настройках устройства (например, диаметр колеса), чтобы привести показания в соответствие.

Если спидометр имеет функцию калибровки, используйте её для более точных показаний. Некоторые устройства позволяют вводить точные параметры колеса (диаметр и ширина), что минимизирует погрешности в измерениях. Важно повторить тест несколько раз в разных условиях, чтобы удостовериться в стабильности показаний.

В случае с аналоговыми спидометрами, установите эталонный прибор (например, автомобильный GPS) рядом и сравните показания с реальными. Это поможет точно настроить шкалу и убедиться в точности измерений.

Дополнительно проверьте функциональность других параметров: при наличии подсветки убедитесь, что она работает, если спидометр имеет память – протестируйте её сохранение и сброс данных, а также убедитесь в стабильности подключения к аккумулятору или источнику питания, если спидометр работает на батареях.

Вопрос-ответ:

Какой тип спидометра лучше выбрать для велосипеда?

Для велосипеда можно выбрать механический или электронный спидометр. Механический вариант прост в установке и эксплуатации, но имеет ограниченную точность и функционал. Электронный спидометр, наоборот, обладает высокой точностью и может показывать дополнительные данные, такие как расстояние, время и даже среднюю скорость. Если вам важна простота, выбирайте механический, если точность и дополнительные функции — электронный.

Как собрать спидометр для велосипеда своими руками?

Чтобы собрать спидометр для велосипеда, вам понадобятся несколько основных деталей: датчик скорости (например, магнитный), проводка, микроконтроллер (например, Arduino), дисплей для отображения скорости, а также элементы крепления. Все компоненты соединяются с помощью проводов и устанавливаются на велосипед. Для начала нужно закрепить магнит на колесе и датчик рядом с ним. Датчик будет считать количество оборотов колеса, и, исходя из этого, вычислять скорость. Далее подключается микроконтроллер и дисплей для отображения информации. Весь процесс можно реализовать с помощью готовых схем и инструкций для Arduino.

Нужно ли калибровать спидометр для велосипеда?

Да, калибровка спидометра важна для точного измерения скорости. При сборке спидометра вручную важно учесть размер колеса, так как от этого зависит вычисление скорости. Для калибровки можно использовать специальное приложение для смартфона или просто проехать известное расстояние с точным временем, чтобы проверить показания устройства и при необходимости скорректировать его настройки.

Какие материалы мне понадобятся для создания спидометра для велосипеда?

Для создания спидометра понадобятся следующие материалы: микроконтроллер (например, Arduino), датчик скорости (магнитный или оптический), дисплей (LCD или LED), провода, резисторы, а также крепежи для фиксации датчика и дисплея на велосипеде. Для работы с микроконтроллером понадобится опыт в программировании, чтобы правильно настроить вычисление скорости. Также пригодится блок питания или аккумулятор для работы устройства.

Можно ли использовать готовые компоненты для сборки спидометра или нужно всё разрабатывать с нуля?

Можно использовать готовые компоненты, такие как датчики скорости и дисплеи, а также микроконтроллеры типа Arduino или Raspberry Pi. Эти устройства позволяют настроить спидометр с минимальными затратами времени и усилий. В интернете можно найти готовые схемы и инструкции, которые упростят процесс сборки. Впрочем, если есть желание и знания, можно создать устройство с нуля, но это потребует гораздо больше усилий и времени.
