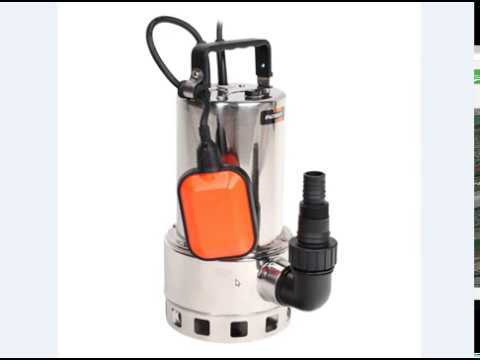

При монтаже погружного насоса к шлангу ключевым этапом является выбор правильного диаметра и типа соединения. Насосы с выходным патрубком 1 дюйм требуют шланг внутренним диаметром 25 мм. Для моделей с патрубком 1 1/4 дюйма подходит шланг на 32 мм. Несоответствие приведёт к падению напора и перегреву двигателя.
Подключение осуществляется через герметичную муфту или адаптер, часто с наружной резьбой. Используются латунные или пластиковые фитинги с прокладками. Металлические элементы предпочтительнее при глубоком погружении или работе в агрессивной среде. Фум-лента или сантехническая нить обязательны для герметизации резьбовых соединений.
Для надёжной фиксации шланга на патрубке насоса применяют червячные хомуты из нержавеющей стали. Недопустимо использовать пластиковые стяжки: они не выдерживают давления и температурных перепадов. При погружении на большую глубину (>5 м) следует предусмотреть разгрузку шланга с помощью троса, чтобы не допустить перегрузки штуцера.

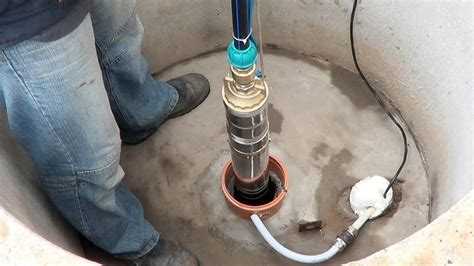

Если насос предназначен для работы в колодце или скважине, необходимо предусмотреть обратный клапан на выходе – это предотвратит слив воды при отключении и снизит нагрузку на пуск. Клапан устанавливается между насосом и шлангом с учетом направления потока, указанного стрелкой на корпусе.
Выбор подходящего типа шланга для вашего насоса
Для погружного насоса критически важно правильно подобрать шланг, чтобы обеспечить стабильную подачу воды и избежать потерь давления. Основной параметр – внутренний диаметр шланга. Он должен точно соответствовать выходному патрубку насоса. Если, например, выход 1 дюйм (25 мм), используйте шланг с тем же внутренним диаметром. Уменьшение диаметра приведёт к перегрузке насоса и снижению производительности.
Материал шланга зависит от условий эксплуатации. Для краткосрочного использования подойдёт армированный ПВХ-шланг. Если насос будет работать постоянно, предпочтительнее полиуретановые или резиновые шланги – они выдерживают высокое давление и устойчивы к износу. Для работы в условиях минусовых температур выбирайте морозостойкий вариант с диапазоном эксплуатации до –20 °C.
Учтите допустимое давление: шланг должен выдерживать минимум на 25 % больше, чем максимальное давление, создаваемое насосом. Например, если насос развивает давление до 3 бар, шланг должен быть рассчитан минимум на 3,75 бар. При перекачивании грязной или песчаной воды нужен шланг с гладкой внутренней поверхностью, чтобы избежать накопления отложений.
Длина шланга влияет на потери напора. При удалении на каждые 10 метров происходит падение давления примерно на 0,1–0,3 бар в зависимости от материала и диаметра. Поэтому выбирайте минимально необходимую длину, избегая лишних витков и перегибов. Для глубинных скважин используйте сплошные отрезки без соединений – это снижает риск протечек.
Определение диаметра шланга по характеристикам насоса
Диаметр шланга напрямую влияет на производительность погружного насоса. При выборе необходимо учитывать максимальный напор и производительность насоса в литрах в минуту, а также длину трассы подачи.
Если насос рассчитан на подачу до 2000 л/ч, оптимален внутренний диаметр шланга 3/4 дюйма (19 мм). При производительности от 2000 до 4000 л/ч необходим шланг диаметром 1 дюйм (25 мм). Для насосов с производительностью более 4000 л/ч рекомендуется использовать диаметр 1 1/4 или 1 1/2 дюйма (32–38 мм).
Недостаточный диаметр вызывает рост гидравлического сопротивления и снижение давления на выходе. Это особенно критично при подаче воды на высоту свыше 5 метров или на большие расстояния по горизонтали. Удлинение шланга более чем на 10 метров требует увеличения диаметра на один шаг, даже если по паспорту насоса допустим меньший диаметр.
Необходимо использовать только армированные или напорные шланги, выдерживающие рабочее давление насоса. Обычные садовые шланги не подходят – они могут деформироваться под давлением, особенно при узком сечении.
При подборе также учитывается тип жидкости: для загрязнённой воды (например, дренажных насосов) нужен шланг с минимальной вероятностью засоров – это предполагает более широкий проход.
Проверка совместимости резьбы насоса и соединителя
Перед подключением шланга к погружному насосу необходимо определить тип и размеры резьбы выходного патрубка. Это исключит протечки и обеспечит надежное соединение.
- Измерьте наружный диаметр резьбы патрубка с точностью до миллиметра. Часто встречающиеся значения: 1/2″ (≈21 мм), 3/4″ (≈26 мм), 1″ (≈33 мм), 1 1/4″ (≈42 мм).
- Уточните тип резьбы – дюймовая (BSP) или метрическая. У дюймовой резьбы шаг выражается в количестве витков на дюйм (обычно 11, 14), у метрической – в миллиметрах.
- Проверьте направление – правая резьба стандартна, левая встречается крайне редко и требует специальных соединителей.
- Сравните полученные данные с параметрами соединителя или переходника. Несовпадение по шагу или диаметру приведёт к негерметичности.
- Если соединитель пластиковый, избегайте принудительной затяжки – при несоответствии резьбы возможно повреждение деталей.
При отсутствии точного совпадения используйте переходник. Убедитесь, что он рассчитан на нужное давление и подходит по материалу (латунь, ПВХ, нержавейка) к условиям эксплуатации.
Установка переходника между насосом и шлангом
Перед установкой переходника убедитесь в совместимости диаметра выходного патрубка насоса и внутреннего диаметра шланга. Если они не совпадают, потребуется переходник соответствующего типа: ступенчатый пластиковый, латунный с наружной/внутренней резьбой или резиновый с хомутом.
Очистите патрубок насоса от пыли и влаги. Наденьте переходник плотно, без зазоров. При использовании резьбового соединения намотайте уплотнительную ленту ФУМ по резьбе в 3–4 оборота по ходу закручивания для герметичности. Затягивайте вручную или ключом без чрезмерного усилия, чтобы не повредить резьбу или корпус насоса.
Шланг надевается на свободный конец переходника до упора. Для фиксации используйте металлический червячный хомут шириной не менее 9 мм. Закрутите его отверткой до плотного обжима, избегая деформации шланга. После монтажа проверьте соединение на герметичность, запустив насос и наблюдая за местом стыка в течение 1–2 минут.
Герметизация соединения для предотвращения протечек
Для надежной герметизации соединения между погружным насосом и шлангом используется хомут из нержавеющей стали с червячным механизмом. Он обеспечивает равномерное давление по всей окружности шланга и предотвращает соскальзывание при вибрациях насоса.
Перед установкой шланг следует прогреть в горячей воде до температуры около 60°C. Это делает материал более эластичным и позволяет добиться плотной посадки на патрубок насоса без деформации. Надев шланг на выходной штуцер, сразу фиксируйте хомутом, не дожидаясь остывания материала.
Резьбовые соединения требуют предварительной подготовки. На металлические резьбы наматывается не менее 6–8 витков фум-ленты по часовой стрелке, начиная с конца резьбы. Для пластиковых элементов предпочтительнее использовать сантехническую пасту или силиконовый герметик, устойчивый к воздействию воды и температуре до +80°C.
После сборки соединение должно быть проверено под давлением. Включите насос и визуально проверьте наличие влаги в местах стыков. Даже незначительное запотевание указывает на необходимость подтяжки хомута или повторной герметизации резьбового соединения.
Фиксация шланга с помощью хомута или зажимного кольца
Для надежного крепления шланга к патрубку погружного насоса используют металлические или пластиковые хомуты с винтовым механизмом. Диаметр хомута должен быть на 5–10 мм больше внешнего диаметра шланга, чтобы обеспечить плотное прилегание без деформации.
Перед установкой хомута шланг следует полностью надеть на патрубок насоса до упора. Затем хомут размещают на стыке, оставляя минимум 1–2 см от края шланга для равномерного давления. Винт затягивают с усилием, достаточным для предотвращения соскальзывания шланга при рабочем давлении, но не более 2 Н·м, чтобы не повредить материал.
Для повышения герметичности и долговечности соединения рекомендуется использовать резиновую или силиконовую прокладку между патрубком и шлангом, особенно при эксплуатации с агрессивными средами. При выборе хомутов предпочтение стоит отдавать нержавеющей стали для предотвращения коррозии и сохранения прочности в течение всего срока эксплуатации.
Зажимные кольца без винтового механизма подходят для временных или низконагруженных соединений. В таких случаях контролируют натяжение вручную и периодически проверяют фиксацию во избежание ослабления.
Регулярная проверка и подтяжка хомутов гарантирует стабильную работу насоса и предотвращает протечки, особенно при вибрационных нагрузках или перепадах давления.
Проверка герметичности системы после подключения
После соединения погружного насоса со шлангом необходимо проверить герметичность соединений, чтобы избежать протечек и снижения давления в системе.
Для начала заполните шланг водой, включите насос на короткий цикл (не более 1 минуты) и внимательно осмотрите места стыков и резьбовых соединений. Особое внимание уделяйте уплотнительным кольцам и прокладкам – они должны быть целыми и правильно установлены.
Если используется быстроразъемное соединение, проверьте фиксатор на предмет полного защелкивания. При наличии резьбовых соединений убедитесь, что они закручены с рекомендованным усилием (обычно 15-20 Нм для пластиковых фитингов), чтобы избежать деформации и повреждений.
В случае обнаружения капель воды или влажных пятен используйте мыльный раствор для локализации микропотек – пузырьки укажут точное место нарушения герметичности.
Для повышения надежности рекомендуется дополнительно нанести герметик или монтажную ленту (ФУМ-ленту) на резьбовые соединения перед окончательной сборкой.
Проверку следует повторить после 10-15 минут непрерывной работы насоса – стабильность давления и отсутствие протечек гарантируют правильную сборку и надежность системы.
Запуск насоса и контроль подачи воды через шланг
Перед запуском убедитесь в надежности всех соединений между насосом и шлангом. Проверьте отсутствие перекручивания и перегибов в шланге, а также плотность фиксации хомутов.
- Подсоедините насос к электросети, используя автоматический выключатель с подходящим током защиты, чтобы избежать перегрузок.
- Откройте кран подачи воды, если он установлен перед насосом, чтобы обеспечить свободный поток жидкости к входу насоса.
- Включите насос, следя за его звуком и вибрацией – отсутствие резких шумов и вибраций говорит о правильной установке и отсутствии воздушных пробок.
- Наблюдайте за напором воды на выходе шланга. Для бытовых насосов нормальным считается давление 1,5–3 бар в зависимости от модели и высоты подъема воды.
- Если вода не поступает или поток слабый, проверьте:
- заполнение насоса водой – при необходимости произведите принудительное заполнение;
- герметичность соединений;
- отсутствие засоров в фильтрах и трубах;
- правильность подключения шланга на выходе.
- Регулярно проверяйте температуру корпуса насоса – превышение 40 °C может свидетельствовать о перегрузке или недостаточном охлаждении.
Для стабильной работы следите за постоянством давления и равномерностью подачи воды, корректируя положение шланга и при необходимости регулируя клапаны на линии.
Вопрос-ответ:
Как правильно выбрать шланг для подключения погружного насоса?
Для подключения погружного насоса следует выбирать шланг, который по диаметру соответствует выходному отверстию насоса. Материал шланга должен быть устойчивым к влаге и механическим повреждениям. Лучше всего использовать армированные шланги, которые не сдавливаются и не перегибаются при работе. Также важно учитывать длину шланга — слишком длинный шланг снизит давление и производительность.
Какие инструменты потребуются для подключения погружного насоса к шлангу?
Для установки обычно нужны пассатижи или разводной ключ, чтобы затянуть соединения, а также уплотнительная лента (например, фум-лента) для герметизации резьбовых соединений. Иногда может понадобиться отвертка для крепления хомутов или специальных зажимов. Также желательно иметь под рукой ножницы или нож для обрезки шланга по нужной длине.
Как правильно закрепить шланг на выходе насоса, чтобы избежать протечек?
Шланг необходимо надевать плотно на патрубок насоса, желательно до упора. Затем нужно зафиксировать его с помощью металлического или пластикового хомута, надежно затянув его. Чтобы улучшить герметичность, можно дополнительно обмотать резьбу уплотнительной лентой или использовать специальные прокладки. Важно проверять соединение на наличие протечек после запуска устройства.
Можно ли использовать обычный садовый шланг для подключения погружного насоса?
Обычный садовый шланг не всегда подходит, так как он может не выдержать постоянное давление и быстро износится. Кроме того, у большинства садовых шлангов внутренний диаметр меньше, чем требуется для эффективной работы насоса. Если шланг слишком мягкий или тонкий, он будет сдавливаться, что приведет к снижению подачи воды. Лучше использовать специальные шланги, предназначенные для насосов и систем водоснабжения.
Как проверить правильность подключения насоса к шлангу после сборки?
После того как насос подключен к шлангу и все соединения затянуты, нужно включить насос и внимательно осмотреть места соединений на предмет протечек. Следует проверить, что вода свободно течет по шлангу без перебоев и сдавливания. Если видны капли или струйки воды, соединения стоит подтянуть или дополнительно обработать уплотнителем. Также важно убедиться, что шланг не перегибается и не мешает работе насоса.
