Заводские бетономешалки рассчитаны на типовые нагрузки и условия эксплуатации. Однако при регулярной работе выявляются слабые места: слабый редуктор, быстро изнашивающиеся лопасти, недостаточная защита двигателя от пыли. Модернизация позволяет увеличить срок службы устройства, повысить его производительность и упростить обслуживание.
Первое, что следует заменить – это лопасти. Штатные, как правило, изготовлены из тонкого металла и плохо перемешивают раствор. Рекомендуется изготовить новые из листа стали толщиной не менее 4 мм, с увеличенным углом атаки. Для фиксации использовать болты М8 с самоконтрящимися гайками, предварительно усилив посадочные места.
Редуктор – одна из самых уязвимых деталей. Если используется червячная передача, со временем она начинает буксовать. Решение – замена редуктора на мотор-редуктор с крутящим моментом не менее 300 Н·м и выходной скоростью около 25 об/мин. Крепление необходимо усилить уголками 40×40 мм, сваренными в раму.
Для устойчивости желательно заменить колёса. Штатные пластиковые быстро ломаются. Лучше использовать резиновые от строительной тачки диаметром не менее 260 мм. Крепить на ось через подшипники, добавив шплинты или стопорные кольца.
Такая модернизация требует минимальных затрат, но существенно увеличивает срок службы бетономешалки и улучшает качество замешивания раствора.
Увеличение объёма бака без потери прочности
Для увеличения объёма бака бетономешалки при сохранении прочностных характеристик необходимо учитывать соотношение толщины стенок, форму бака и тип усиливающих элементов. Оптимальное решение – переход от цилиндрической к усечённо-конической форме с наклоном стенок 10–15° от вертикали. Такая геометрия снижает нагрузку на соединения и улучшает перемешивание.
Толщина стенки должна увеличиваться пропорционально приросту объёма. Например, при увеличении объёма с 120 до 180 литров, минимальная толщина стального листа – не менее 3 мм при использовании углеродистой стали марки Ст3. При применении низколегированной стали (например, 09Г2С) допускается толщина 2,5 мм за счёт большей прочности.
Дополнительное усиление конструкции обеспечивается установкой кольцевых ребер жёсткости. Расстояние между ребрами – не более 300 мм. Материал – профильная труба 20×20×2 мм, сваренная по внешнему периметру бака. Это предотвращает деформации при вращении и загрузке.
Стыки листов выполняются внахлёст с двусторонней проваркой. Для снижения напряжений в зонах сварки края деталей предварительно снимаются под углом 30–45°, а сварка ведётся в два прохода – корень и облицовка. После сварки – термическая нормализация шва для снятия остаточных напряжений.
Узел крепления бака к раме также усиливается: опорные пластины увеличиваются в толщине до 6 мм, а точки крепления дублируются. Использование подшипникового узла с фланцем, рассчитанного на осевую нагрузку не менее 250 кг, предотвращает разрушение при увеличении массы смеси.

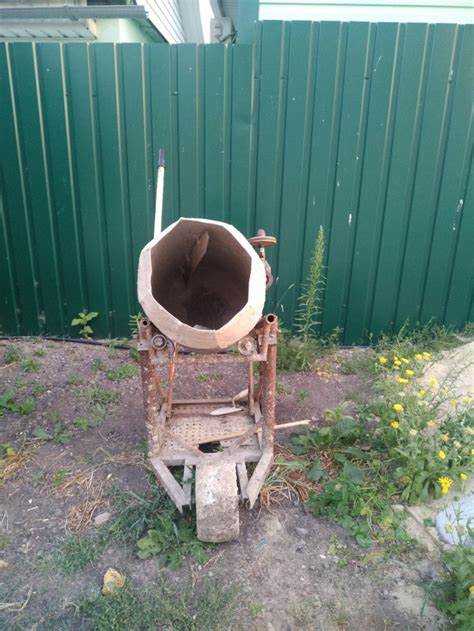

Замена заводского двигателя на более мощный аналог
Перед заменой следует точно определить параметры штатного двигателя: мощность (Вт), напряжение (В), частоту вращения (об/мин), диаметр вала и тип крепления. Эти данные обычно указаны на шильдике.
Оптимальная мощность двигателя для бытовой бетономешалки объёмом 120–140 л – 1,1–1,5 кВт при напряжении 220 В. Для работы с густыми смесями и в холодную погоду рекомендуется ставить двигатель с крутящим моментом не менее 10 Н·м и с запасом по мощности минимум 20% относительно штатного.
Новый двигатель должен иметь совместимый диаметр вала (обычно 19 или 24 мм) и поддерживать реверс, если предусмотрен штатной схемой. Желательно выбирать модели с защитой IP54 и выше. Частота вращения – 1400 об/мин. Более быстрые модели (3000 об/мин) требуют редуктора.
Монтаж возможен через переходную плиту или сварной кронштейн. Вал двигателя соединяется со шкивом через муфту или клиновой ремень. При установке важно точно соосно выставить двигатель и барабан, иначе появится вибрация и быстрый износ подшипников.
Для питания двигателя желательно использовать отдельную линию с автоматом не менее 10 А и пусковым конденсатором, если это асинхронный двигатель. Провод сечением – не менее 2,5 мм². При необходимости – замена штатной кнопки пуска на реле с тепловой защитой.
Проверка проводится на холостом ходу и под нагрузкой. Перегрев, запах изоляции или нестабильные обороты недопустимы. Рабочий цикл не должен превышать паспортный (обычно 30 мин с перерывом 10–15 мин).

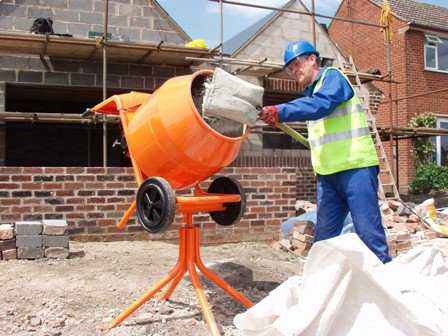

Улучшение системы смешивания за счёт изменения формы лопастей
Форма лопастей напрямую влияет на равномерность и скорость перемешивания бетонной смеси. Заводские конструкции часто не обеспечивают оптимального распределения компонентов, особенно при работе с жёсткими смесями. Изменение геометрии лопастей позволяет существенно повысить производительность и снизить энергозатраты.
- Изогнутые лопасти под углом 30–45° к оси вращения улучшают перемешивание по вертикали, что важно при неравномерной загрузке компонентов.
- Установка лопастей с переменным сечением (широкое основание – узкий край) ускоряет циркуляцию раствора и уменьшает залипание на стенках барабана.
- Наклонные лопасти с переменной высотой (ступенчатые) разбивают комки заполнителя и снижают потребность в длительном перемешивании.
- Добавление коротких контрлопастей между основными ускоряет обмен между слоями смеси, особенно при малых объёмах загрузки.
Материал лопастей также имеет значение. Замена стандартных стальных на прорезиненные или полиуретановые варианты снижает прилипание цементного молока и облегчает очистку. При сварке новых лопастей важно сохранять симметрию относительно оси, чтобы избежать вибрации при вращении барабана.
Рекомендуемая толщина металлических лопастей – 4–6 мм, для износостойких сталей – до 3 мм. Угол установки относительно продольной оси должен быть одинаковым для всех элементов, иначе нарушается динамика вращения и увеличивается нагрузка на подшипники.

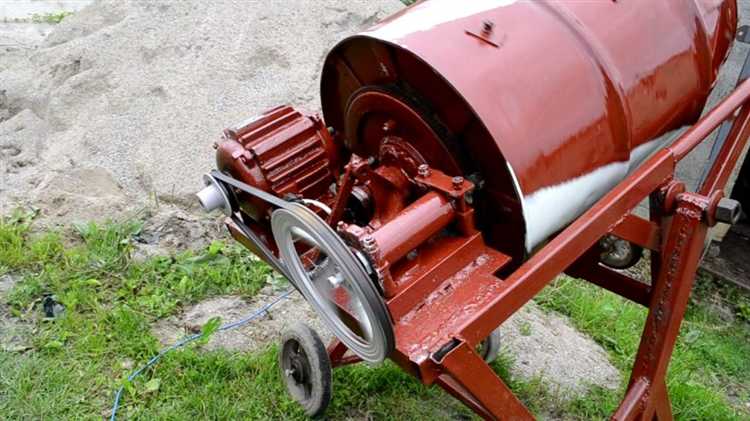

Установка реле времени для автоматического отключения
Для автоматизации работы бетономешалки можно установить реле времени, которое будет отключать питание по завершении заданного интервала. Это снижает риск перегрева двигателя и экономит электроэнергию.
Подходящее реле: модели с диапазоном времени от 1 до 60 минут и допустимым током не менее 10 А при напряжении 220 В. Популярные варианты – РВ-16, РЭВ-302 или китайские аналоги с цифровой настройкой.
Монтаж производится в разрыв фазы питания двигателя. Перед подключением необходимо убедиться, что реле рассчитано на индуктивную нагрузку. Использовать реле, рассчитанные только на освещение, нельзя – контакты быстро обгорят.
Последовательность действий:
1. Отключить питание.
2. Разобрать корпус распределительной коробки или щита.
3. Найти фазный провод, идущий к двигателю, и разрезать его.
4. Подключить реле по схеме, указанной производителем: фаза – на вход реле, выход – к двигателю.
5. Установить реле на DIN-рейку или закрепить в корпусе.
6. Настроить время срабатывания: например, 20 минут для стандартной замешки.
7. Включить питание и проверить работу. При запуске бетономешалки отсчёт начнётся автоматически, по истечении установленного времени питание отключится.
При использовании механических моделей реле возможно отклонение до ±10%. Для более точной работы стоит выбирать электронные модели с цифровой настройкой и встроенным реле твердотельного типа.

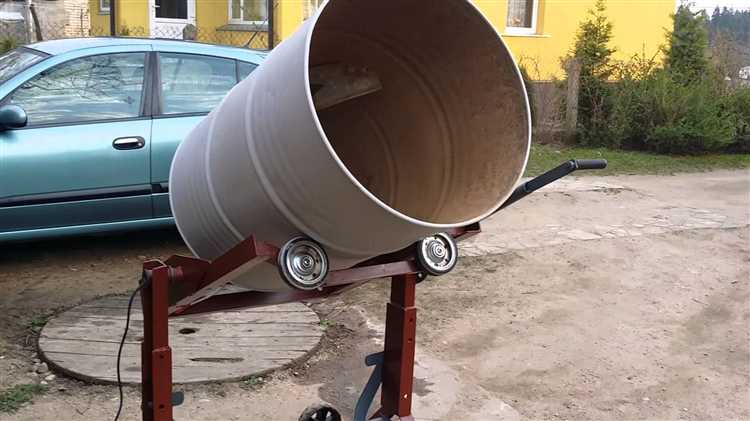

Уменьшение вибрации с помощью доработки опорной рамы
Жёсткость и устойчивость опорной рамы напрямую влияют на уровень вибрации при работе бетономешалки. Основная причина лишнего шума и тряски – недостаточная жёсткость конструкции и отсутствие демпфирующих элементов.
Для начала следует заменить тонкостенные трубы на профиль 40×40 мм с толщиной стенки не менее 3 мм. Это существенно повышает сопротивление изгибу. Все соединения нужно проваривать сплошным швом, без точечной сварки. Места пересечения элементов усиливаются косынками толщиной от 4 мм.
Опоры, соприкасающиеся с полом, необходимо оснастить резиновыми амортизаторами. Подойдут резиновые шайбы толщиной 10–15 мм из листового техпласта. Их крепят между рамой и полом через стальной стакан, чтобы сохранить геометрию и избежать перекоса.
Дополнительно рекомендуется установить поперечные стяжки между ножками рамы. Применяется арматура 12 мм или резьбовая шпилька с натяжными гайками. Это позволяет устранить раскачивание при старте двигателя.
Если двигатель крепится на подвижной площадке, следует установить уплотняющую прокладку между моторной плитой и рамой. Применимы резинотканевые пластины толщиной 6–8 мм. Крепление – через болты с широкими шайбами, чтобы распределить нагрузку.
Зазоры между рамой и корпусом мешалки не должны превышать 2 мм. При необходимости, в местах контакта используются проставки из фторопласта или капролона для устранения люфта и постороннего звука.

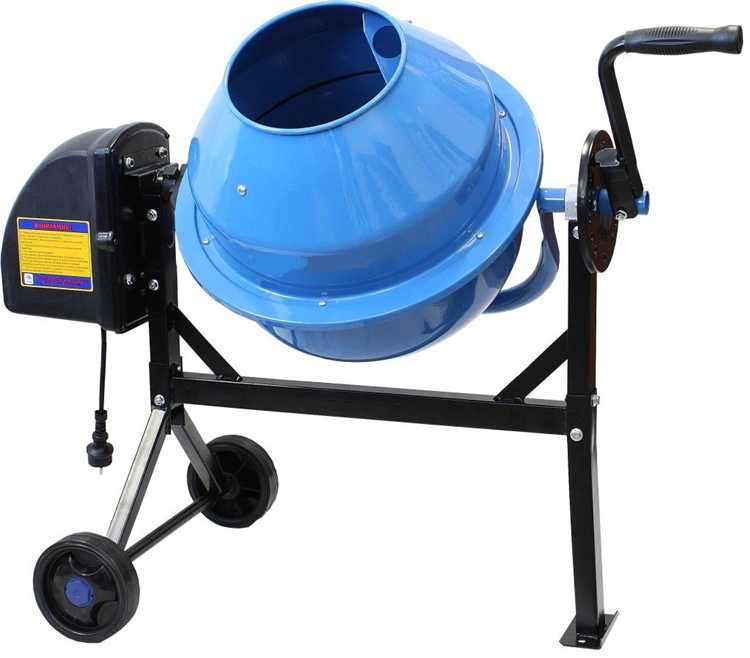

Добавление системы пыле- и влагозащиты для электрики
Для защиты электропроводки бетономешалки от пыли и влаги применяют герметичные соединительные коробки с классом защиты не ниже IP65. Рекомендуется использовать силиконовые уплотнители на крышках и стыках, чтобы исключить попадание мелких частиц и влаги внутрь корпуса.
Все электрические кабели следует прокладывать в гофрированных трубках из ПВХ или резины, устойчивых к механическим повреждениям и воздействию влаги. Места ввода проводов должны быть оснащены герметичными сальниками или уплотнительными втулками.
Использование влагозащищенных переключателей и розеток с защитными крышками снижает риск коротких замыканий. Для дополнительной безопасности монтаж электрики рекомендуется выполнять с применением влагозащищенных клеммных колодок с винтовыми зажимами, что предотвращает ослабление контактов под воздействием вибраций.
В целях предотвращения коррозии контактов и металлических деталей применяется обработка всех соединений влагостойким антикоррозийным составом. Рекомендуется периодически проверять герметичность и состояние уплотнителей, а также при необходимости обновлять защитные элементы.
Вопрос-ответ:
Какие простые изменения можно сделать в бетономешалке, чтобы повысить её производительность?
Для улучшения производительности бетономешалки часто достаточно заменить стандартный привод на более мощный мотор или изменить скорость вращения барабана. Также полезно установить редуктор с подходящим передаточным числом, что поможет сохранить стабильное перемешивание при нагрузке. Помимо этого, регулярная смазка и чистка внутренних деталей увеличит срок службы и снизит износ. Такие меры не требуют больших затрат и облегчают работу с техникой.
Как улучшить качество замеса бетона при помощи доработок бетономешалки?
Качество замеса напрямую зависит от равномерности и интенсивности перемешивания. Для этого можно изменить форму и расположение лопастей внутри барабана, чтобы они лучше прокручивали смесь. Иногда помогает увеличить угол наклона барабана или добавить дополнительные лопасти. Также стоит проверить герметичность барабана — если есть щели, влага и цемент могут вытекать, что ухудшает качество раствора.
Какие материалы подойдут для самостоятельного ремонта или модернизации бетономешалки?
Чаще всего используют прочную сталь или алюминий для изготовления или замены лопастей и крепежных элементов, так как эти материалы выдерживают нагрузки и не подвержены быстрому износу. Для корпуса и других частей можно применять металлические пластины с антикоррозийной обработкой. Важно выбирать детали, которые легко соединяются сваркой или болтовыми соединениями, чтобы ремонт можно было сделать самостоятельно без сложного оборудования.
Какие меры безопасности нужно соблюдать при самостоятельном улучшении бетономешалки?
Перед началом работы необходимо отключить бетономешалку от электропитания, чтобы избежать случайного запуска. При сварочных и механических работах следует использовать защитные очки, перчатки и маску. Также важно проверять исправность электропроводки после переделок. После монтажа всех деталей нужно провести тестовый запуск и убедиться, что машина работает без лишних вибраций и посторонних звуков. Такие меры минимизируют риск травм и поломок.
Можно ли улучшить мобильность бетономешалки и какие способы для этого существуют?
Да, мобильность устройства легко повысить, если установить дополнительные колеса или заменить существующие на более крупные и устойчивые. Часто помогает добавление рукояток для удобства перемещения по площадке. При этом стоит учитывать вес бетономешалки и её центр тяжести, чтобы конструкция оставалась устойчивой и не переворачивалась. Такие простые доработки делают транспортировку более удобной и быстрой.
Какие детали бетономешалки можно улучшить самостоятельно для повышения её производительности?
Для повышения производительности бетономешалки можно модернизировать несколько ключевых элементов. Например, замена стандартного двигателя на более мощный позволит быстрее и качественнее перемешивать раствор. Также стоит проверить состояние барабана — если есть зазоры или деформации, их лучше устранить, чтобы избежать утечки смеси и повысить равномерность перемешивания. Улучшение системы привода, например, установка ремня с лучшим сцеплением, снизит проскальзывание и износ. Дополнительно полезно смазать все подвижные узлы и заменить изношенные подшипники, что уменьшит трение и продлит срок службы устройства.
Какие методы защиты бетономешалки от коррозии можно применить самостоятельно?
Для защиты бетономешалки от коррозии рекомендуют использовать несколько способов. Во-первых, стоит покрыть металлические части специальными антикоррозийными составами или краской, устойчивой к влаге и химическим веществам. Перед нанесением покрытия важно тщательно очистить поверхность от ржавчины и грязи, чтобы обеспечить лучшее сцепление. Во-вторых, можно установить защитные кожухи на наиболее уязвимые элементы, чтобы снизить контакт с водой и цементной пылью. Кроме того, после работы желательно промывать барабан чистой водой и просушивать, чтобы не оставалось остатков раствора, которые ускоряют коррозию.
