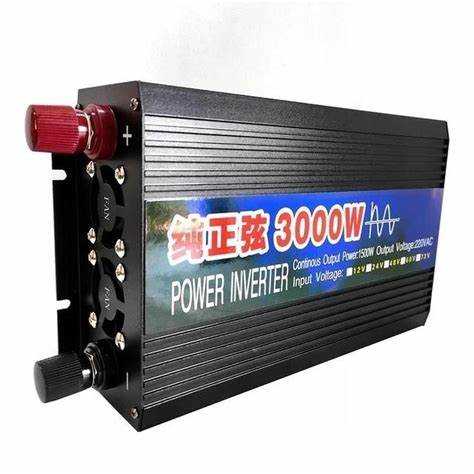

Инвертор, преобразующий постоянное напряжение 12 В в переменное 220 В, представляет собой электронное устройство, способное обеспечить питание бытовых приборов от аккумулятора. Основной компонент схемы – генератор ШИМ-сигнала, создающий импульсы с определённой частотой, обычно 50 Гц, имитирующие синусоиду. Эти импульсы управляют ключевыми транзисторами или MOSFET, которые, открываясь и закрываясь, формируют переменное напряжение на выходе первичной обмотки трансформатора.
На выходе трансформатора формируется высокое переменное напряжение, соответствующее амплитуде бытовой сети. В простых моделях используется меандр – прямоугольная форма сигнала, которая может быть несовместима с чувствительной электроникой. Более продвинутые схемы применяют синусоиду с модифицированной формой или чистую синусоиду, обеспечиваемую за счёт более сложной логики и фильтрации. При выборе инвертора следует учитывать тип выходного сигнала – он критичен для стабильной работы подключённых устройств.
Для корректной работы инвертор требует стабилизированного входного питания – напряжение аккумулятора не должно проседать ниже 11 В, иначе возможен сбой или отключение. Рекомендуется использовать аккумуляторы с высокой токоотдачей, например, AGM или гелевые. Также важно правильно рассчитать мощность инвертора: она должна превышать суммарную потребляемую мощность подключённых устройств минимум на 20–30% для компенсации пусковых токов и внутренних потерь.
Эффективность инвертора обычно составляет 85–95%, значительная часть потерь приходится на нагрев транзисторов и трансформатора. Поэтому наличие качественного охлаждения – обязательное условие. В устройствах средней и высокой мощности применяются радиаторы и вентиляторы с терморегуляцией, обеспечивающие стабильную работу при длительных нагрузках.

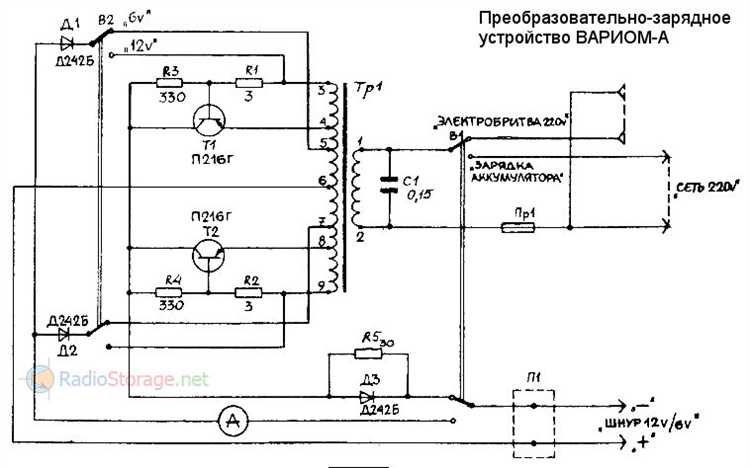

Как инвертор преобразует постоянный ток 12В в переменный 220В
Преобразование 12-вольтного постоянного тока в переменное напряжение 220 В осуществляется в три ключевых этапа: генерация высокочастотных импульсов, трансформация напряжения и формирование синусоиды.
На первом этапе инвертор с помощью ключевых транзисторов (MOSFET или IGBT) и встроенного генератора ШИМ (широтно-импульсной модуляции) преобразует постоянный ток 12 В в высокочастотный переменный ток. Частота модуляции обычно составляет от 20 до 50 кГц. Это необходимо для уменьшения размеров трансформатора и повышения эффективности.
Во втором этапе этот высокочастотный переменный ток подается на трансформатор, который увеличивает напряжение с 12 В до уровня, близкого к 220 В. Используется тороидальный или EI-образный трансформатор с соотношением витков, рассчитанным на конкретную задачу. Например, при входном напряжении 12 В и выходном 220 В отношение витков составляет примерно 1:18–1:20.
На третьем этапе формируется форма выходного сигнала. Простейшие инверторы выдают прямоугольные импульсы, однако качественные модели применяют схему сглаживания с использованием LC-фильтров и специализированных драйверов, чтобы получить псевдосинусоиду или чистую синусоиду. Чистая синусоида предпочтительна для чувствительной электроники и оборудования с индуктивной нагрузкой.
Рекомендация: выбирая инвертор, ориентируйтесь не только на номинальное напряжение и мощность, но и на форму выходного сигнала. Для бытовых приборов с двигателями, компрессорами и трансформаторами предпочтительны инверторы с чистой синусоидой.

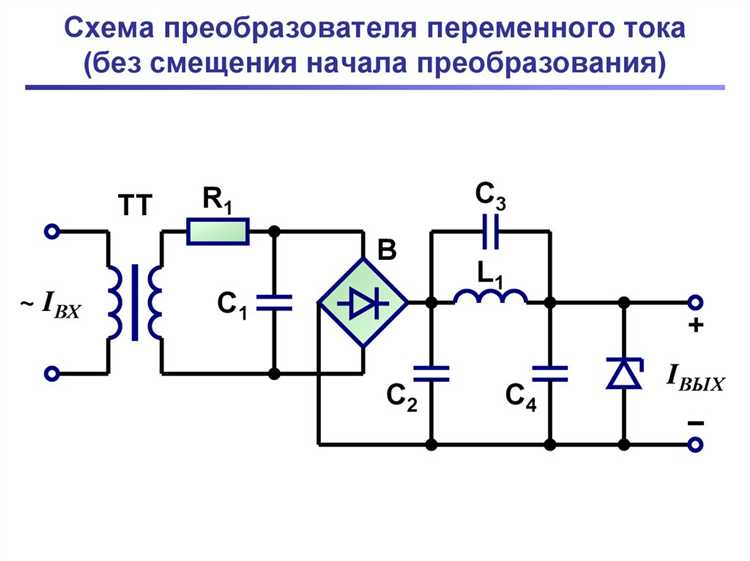

Роль трансформатора в схеме инвертора и его подбор
Трансформатор в инверторе выполняет ключевую функцию: он повышает напряжение с низковольтной стороны (обычно 12 В постоянного тока) до уровня 220 В переменного тока, необходимого для питания бытовых приборов. Без правильно подобранного трансформатора невозможна эффективная работа всей системы.
При выборе трансформатора учитываются следующие параметры:
- Мощность: трансформатор должен обеспечивать запас по мощности не менее 20% от расчетной нагрузки. Например, для инвертора на 500 Вт следует выбирать трансформатор мощностью не менее 600 Вт.
- Тип сердечника: предпочтение отдается тороидальным (ТТ) или Ш-образным (Ш-образные ферритовые или железные) сердечникам. Тороиды обеспечивают меньшие потери, компактность и более высокую эффективность.
- Передаточное число витков: при входном напряжении 12 В и выходном 220 В трансформатор должен иметь отношение витков около 1:18,3. Например, при 10 витках на первичной обмотке вторичная должна содержать около 183 витков.
- Сечение провода: на первичной обмотке ток может превышать 40 А при нагрузке в 500 Вт, поэтому используется медный провод сечением не менее 4 мм². На вторичной обмотке допустимо сечение от 0.5 до 1 мм², в зависимости от мощности.
- Материал сердечника: при высокочастотных инверторах применяются ферритовые сердечники, работающие на частотах 20–50 кГц. Для низкочастотных (50 Гц) подойдут трансформаторы на железном сердечнике.
Нельзя использовать трансформаторы, рассчитанные на переменный ток, без переработки, если инвертор работает на высокой частоте. Также важно учитывать уровень пульсаций на выходе, которые зависят от качества намотки и точности расчёта витков.
Грамотный подбор трансформатора обеспечивает не только стабильную работу инвертора, но и минимизацию тепловых потерь, повышение КПД и защиту подключаемой нагрузки от скачков напряжения.
Типы генерации синусоиды: модифицированная и чистая форма
Инверторы с модифицированной синусоидой создают ступенчатое напряжение, приближённое к синусоиде. Оно формируется прямоугольными импульсами с паузами, что вызывает высокочастотные гармоники. Такой сигнал приемлем для простых нагрузок: лампы накаливания, паяльники, нетребовательные блоки питания. Однако электродвигатели, компрессоры и чувствительная электроника при такой форме волны перегреваются, шумят или работают нестабильно.
Чистая синусоида в инверторах формируется при помощи широтно-импульсной модуляции с последующим сглаживанием LC-фильтрами. Результат – форма напряжения, идентичная сети 220 В. Такие инверторы подходят для любого оборудования, включая холодильники, микроволновые печи, насосы, аудиотехнику и медицинские приборы. Эффективность и срок службы подключённых устройств при этом сохраняются на уровне, предусмотренном производителем.
При выборе типа инвертора следует учитывать характеристики потребителей: если среди них есть индуктивные или импульсные нагрузки, необходима модель с чистой синусоидой. Разница в стоимости оправдана стабильной работой и снижением риска поломки техники.
Значение частоты и формы сигнала для бытовой техники
Большинство бытовых приборов рассчитаны на питание переменным током частотой 50 Гц и напряжением 220 В. Отклонения от этой частоты могут вызвать сбои в работе устройств с синхронными электродвигателями, таких как холодильники, стиральные машины и вентиляторы. При снижении частоты вращение двигателей замедляется, ухудшается охлаждение и возрастает риск перегрева.
Форма сигнала также имеет ключевое значение. Идеальный синусоидальный сигнал обеспечивает стабильную работу импульсных блоков питания, трансформаторов и конденсаторных фильтров. Инверторы с модифицированной синусоидой (прямоугольной или трапецеидальной формы) могут вызывать перегрев трансформаторов, шум в аудиоаппаратуре, повышенное энергопотребление и сокращение срока службы оборудования.
Чувствительные устройства, такие как микроволновые печи, кофемашины, зарядные станции, требуют чистой синусоиды. Использование инвертора с неправильной формой сигнала приводит к ошибкам в управляющей электронике и нестабильной работе микропроцессоров.
При выборе инвертора для дома следует отдавать предпочтение моделям с выходным сигналом, максимально приближенным к сетевому синусоиде и строго выдержанной частотой 50 Гц ±1%. Это обеспечивает корректное функционирование всей бытовой техники и предотвращает её преждевременный износ.
Система защиты инвертора от перегрузки и перегрева
Современные инверторы оснащаются многоуровневой системой защиты, предотвращающей выход из строя при повышенной нагрузке и перегреве. Основной элемент – токовый датчик типа шунт или холловский преобразователь, фиксирующий превышение заданного порога тока. При достижении критического значения контроллер инициирует отключение выходного каскада за доли секунды.
Для теплового контроля применяется термистор или термодатчик, закреплённый непосредственно на радиаторе силовых транзисторов. При превышении температуры, чаще всего 85–90 °C, включается аварийный режим: понижение выходной мощности либо полное отключение. После снижения температуры до безопасного уровня инвертор автоматически возвращается в рабочее состояние.
На программном уровне микроконтроллер анализирует длительность и частоту перегрузок. При частых срабатываниях защиты возможно принудительное отключение до перезапуска устройства пользователем. Это предотвращает термическое разрушение компонентов IGBT или MOSFET.
Рекомендуется выбирать инверторы с аппаратной защитой не только по току, но и по напряжению, чтобы избежать перегрузки при скачках входного питания. Оптимальны модели с раздельным тепловым контролем каждого ключа, особенно при мощности выше 1 кВт.
При установке инвертора необходимо обеспечить эффективное охлаждение: наличие вентиляции, свободный доступ воздуха к радиаторам, удаление источников тепла. Недопустимо размещение устройства в закрытых нишах без циркуляции воздуха.

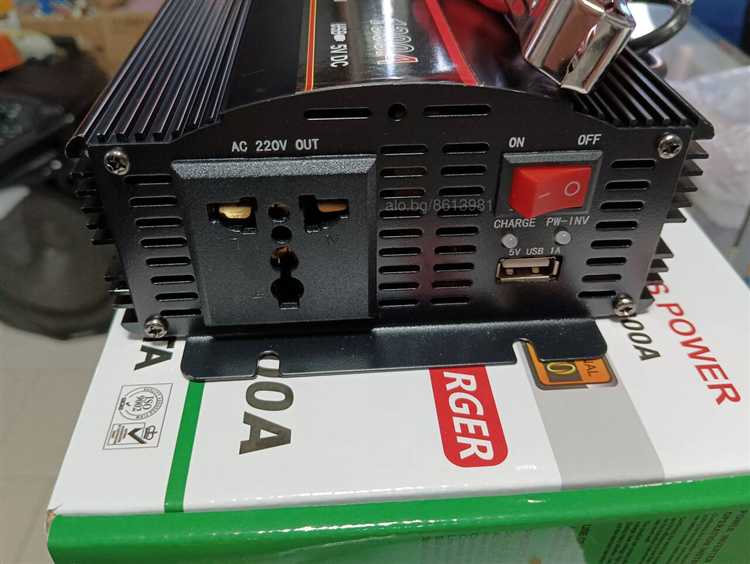

Параметры выбора инвертора под конкретные устройства
При подборе инвертора важно учитывать тип нагрузки и характеристики подключаемой техники. Для электроники с чувствительной электроникой, например, ноутбуков или медицинских приборов, предпочтительны инверторы с чистой синусоидой, поскольку они обеспечивают стабильное и качественное напряжение без искажений.
Если устройство имеет индуктивную нагрузку, как насосы или компрессоры, необходимо выбирать инвертор с пусковым током минимум в 3 раза выше номинальной мощности прибора. Например, насос мощностью 300 Вт требует инвертор с пиковой мощностью не менее 900 Вт для безопасного запуска.
Для бытовых приборов с нагревательным элементом (чайники, тостеры) важно обратить внимание на номинальную мощность инвертора, которая должна превышать мощность прибора минимум на 20% из-за отсутствия пусковых скачков тока. Например, для чайника мощностью 1500 Вт подойдет инвертор с мощностью не менее 1800 Вт.
При работе с осветительными приборами учитывайте тип ламп: светодиодные и энергосберегающие требуют качественного синусоидального сигнала, иначе возможны мерцания и повреждения. Для обычных ламп накаливания требования к форме выходного сигнала менее критичны.
Дополнительный параметр – коэффициент полезного действия (КПД) инвертора. Для устройств с длительным временем работы рекомендуются модели с КПД выше 90%, что снижает потери энергии и тепловыделение.
Наличие защит от перегрузок, короткого замыкания и перегрева также обязательно. Устройства с чувствительными блоками питания нуждаются в инверторах с быстрым автоматическим отключением и возможностью перезапуска.
Напряжение и емкость аккумуляторной батареи должны соответствовать требованиям инвертора. Например, для инвертора 12 В и мощности 1000 Вт оптимальна батарея с емкостью не менее 100 А·ч для обеспечения длительной работы без просадки напряжения.
Вопрос-ответ:
Как инвертор преобразует постоянное напряжение 12 В в переменное 220 В?
Инвертор использует электронные компоненты для изменения постоянного напряжения 12 В в переменное напряжение 220 В с нужной частотой. Сначала постоянное напряжение поступает на транзисторы или MOSFET, которые переключаются с высокой скоростью, создавая импульсы. Эти импульсы затем проходят через трансформатор, где напряжение повышается до 220 В. На выходе формируется переменный ток, который можно использовать для бытовых приборов.
Почему важна частота выходного напряжения у инвертора?
Частота переменного тока определяет, насколько стабильно и правильно будут работать подключённые устройства. В бытовой сети стандартная частота — 50 Гц. Если частота инвертора значительно отличается, некоторые приборы могут работать неправильно или даже повредиться. Поэтому в инверторах есть схемы, которые обеспечивают стабильную частоту и форму выходного сигнала, максимально приближенную к синусоиде.
Какие типы инверторов существуют для преобразования 12 В в 220 В и чем они отличаются?
Основные типы инверторов — с модифицированной синусоидой и с чистой синусоидой. Модифицированная синусоида создаёт выходной сигнал с упрощённой формой, что подходит для большинства простых приборов, но может вызвать шум или нестабильную работу чувствительной техники. Инверторы с чистой синусоидой генерируют сигнал, близкий к сетевому, что гарантирует стабильную работу сложных устройств, таких как медицинская техника или современные компьютеры.
Какие факторы влияют на эффективность инвертора при преобразовании 12 В в 220 В?
Эффективность зависит от качества компонентов, схемы управления, и конструкции трансформатора. Потери возникают из-за нагрева транзисторов и сопротивления обмоток трансформатора. Хорошо спроектированный инвертор минимизирует эти потери, обеспечивая максимальный выходной ток при меньшем энергопотреблении. Также важен баланс между размером устройства и уровнем шума при работе.
Как защитить инвертор и подключённые устройства от перегрузок и коротких замыканий?
Современные инверторы оснащены защитными схемами: автоматическим отключением при превышении допустимой нагрузки, защитой от перегрева, и предохранителями. Если происходит короткое замыкание или сильная перегрузка, инвертор отключается, чтобы предотвратить повреждения. Для правильной работы важно соблюдать рекомендации по мощности подключаемых приборов и не превышать технические параметры устройства.
