Пайка проводов невозможна без правильно подобранного флюса – химического вещества, обеспечивающего удаление окислов с поверхности металла и улучшение смачивания припоем. Наиболее часто используется канифоль и её модификации, например, спиртоканифольный раствор. Для электромонтажных работ в быту канифоль подходит благодаря невысокой агрессивности и совместимости с медными проводами.
В условиях, где требуется более активная очистка, применяют флюсы на основе органических кислот – например, ФЛ-22. Они эффективнее удаляют загрязнения, но требуют обязательного удаления остатков после пайки, чтобы избежать коррозии проводников. Такие флюсы используются при соединении сильно окисленных или плохо лужёных поверхностей.
Для профессиональной пайки электроники и микросхем применяются нейтральные флюсы, не содержащие активных кислот. К таким относят водорастворимые флюсы типа RMA (Rosin Mildly Activated), которые обеспечивают хорошую смачиваемость при минимальном воздействии на компоненты. Их преимущество – возможность последующей очистки водой без применения растворителей.
Выбор флюса зависит от материала проводов, условий эксплуатации и требований к надёжности соединения. Нельзя использовать кислотные флюсы для ответственных электрических соединений без последующей очистки. Оптимальное решение – использовать флюс, рекомендованный производителем припоя или конкретного оборудования.
Что такое флюс и зачем он нужен при пайке проводов

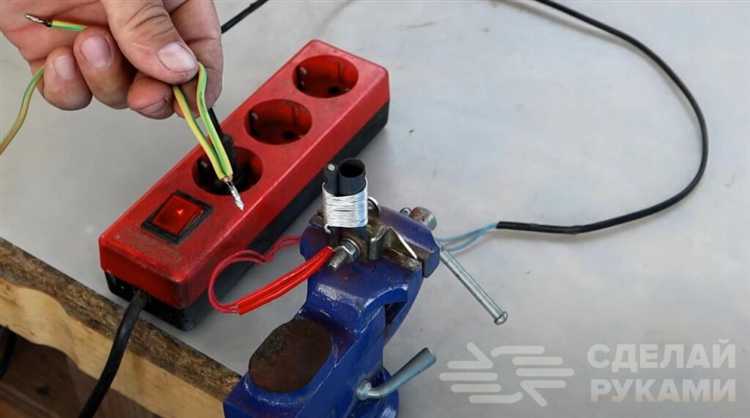

При пайке медных проводов чаще всего используют канифоль и её спирто-канифольные растворы. Канифоль эффективно очищает контактную зону и предотвращает повторное окисление в момент пайки. Для пайки более устойчивых к окислению материалов, например, никелированных проводов, применяют активные флюсы на основе органических или неорганических кислот.
Флюс также снижает поверхностное натяжение расплавленного припоя, улучшая его капиллярные свойства. Это критично при пайке многожильных проводов, где важно равномерное проникновение припоя между жилами. Без применения флюса возможно образование холодного спая – ненадёжного соединения с низкой проводимостью.
Наносить флюс следует минимальным слоем, избегая избыточного количества. После пайки остатки флюса необходимо удалять, особенно если использовался активный состав. Иначе возможно образование токопроводящих дорожек и коррозия контактов.
Разновидности флюсов для пайки медных и алюминиевых проводов
Флюсы для медных проводов делятся на активные и неактивные. Для электрических соединений предпочтительнее неактивные составы, такие как канифоль или ее спирто-канифольный раствор (СКФ). Они не вызывают коррозии меди, не требуют последующей очистки и обеспечивают достаточную очистку от окислов при температуре пайки 250–300 °C.

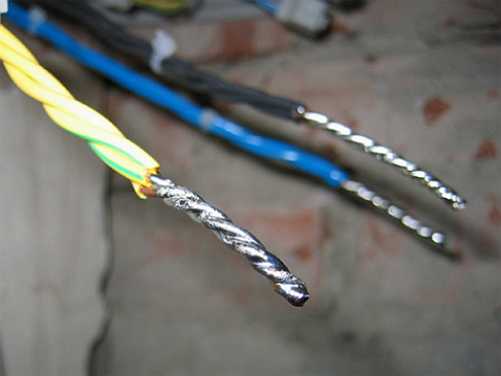

Флюсы на основе канифоли подходят для лужения и пайки новых или неокисленных медных жил. При наличии оксидной пленки используют флюсы с добавками активаторов, например, салициловую или лимонную кислоту, которые эффективно удаляют загрязнения, но требуют обязательного удаления остатков после пайки во избежание коррозии.
Пайка алюминиевых проводов требует применения специализированных флюсов, так как оксид алюминия устойчив и препятствует сцеплению припоя. Используются флюсы с содержанием хлористого цинка и аммония, обеспечивающие разрушение оксидной пленки при температуре 350–400 °C. Например, флюс Ф-64 или ПАФ-0. Эти составы агрессивны, поэтому после пайки поверхность обязательно промывается дистиллированной водой и высушивается.
Флюсы с органическими кислотами, такими как фторобензойная или адипиновая, применяются в случаях, когда необходима более щадящая обработка алюминиевых проводов, например в радиоаппаратуре. Их преимущество – меньшая остаточная активность, но эффективность ниже, чем у хлоридных флюсов.
Применение неподходящего флюса может привести к быстрому разрушению соединения. Для бытового монтажа предпочтительны универсальные флюсы с маркировкой «для меди и алюминия», но даже их нужно подбирать с учетом условий эксплуатации и типа припоя.
Паяльная кислота и ее применение при соединении окисленных проводов
Окисленные поверхности проводов препятствуют надёжному соединению, так как слой оксида мешает прилипанию припоя. Для удаления этих загрязнений применяется паяльная кислота – активный флюс на основе растворов хлористого цинка и соляной кислоты.
- Перед нанесением кислоты зачищают провод механически – наждачной бумагой или ножом, чтобы удалить основной слой окислов и улучшить контакт с флюсом.
- Паяльную кислоту наносят кистью или капельницей непосредственно на область пайки за 10–15 секунд до начала нагрева. Время выдержки не должно превышать 30 секунд.
- После нанесения паяльной кислоты приступают к нагреву жала паяльника – температура не ниже 300 °C. Припой подаётся сразу после расплавления – кислота мгновенно удаляет остатки оксидов.
- Обязательно промыть место пайки спиртом или содовым раствором после завершения работ. Остатки кислоты вызывают коррозию меди и разрушают контакт.
- Паяльную кислоту не применяют для электроники и плат – агрессивность состава разрушает дорожки и изоляцию.
Для соединения сильно окисленных алюминиевых проводов паяльная кислота неэффективна – требуется специализированный флюс с добавками, разрушающими алюминиевую оксидную плёнку.
Роль канифоли в обеспечении качественного паяного соединения

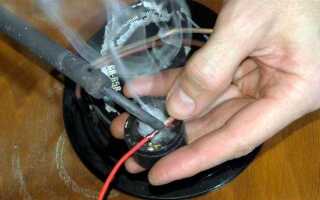

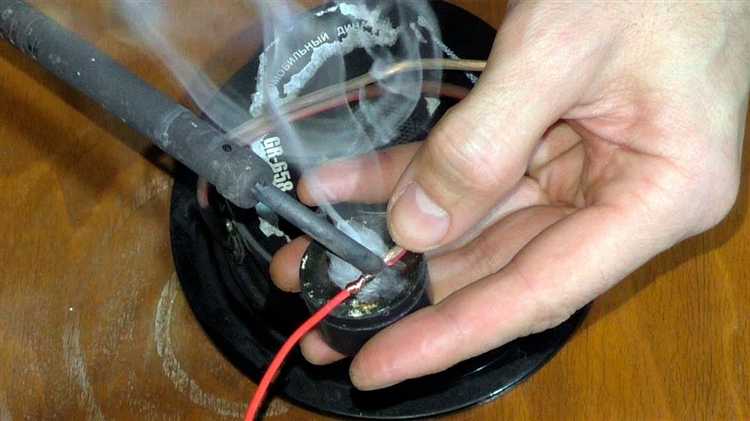

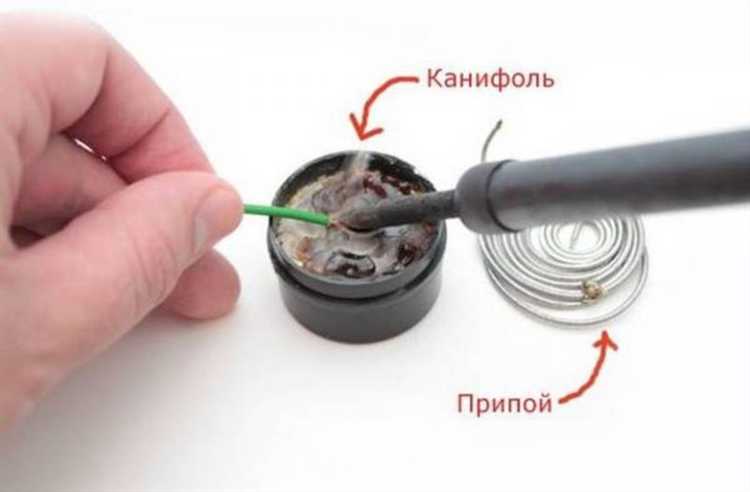

Канифоль – флюс, применяемый для удаления окислов с поверхности меди и улучшения растекания припоя. При пайке медных проводов оксидная пленка мешает адгезии припоя к металлу. Канифоль активно разлагается при температуре около 250 °C, выделяя вещества, способные химически связывать оксиды меди, тем самым очищая поверхность.
Без применения канифоли паяное соединение часто оказывается механически непрочным, с пониженной электропроводностью. Примеси и окислы между припоем и металлом создают переходное сопротивление, приводящее к локальному нагреву и деградации контакта.
Рекомендуется наносить канифоль до прогрева, обеспечивая равномерное покрытие места пайки. При использовании паяльника с температурным контролем температура жала должна находиться в диапазоне 300–350 °C для эффективного активирования канифоли без её чрезмерного выгорания.
Для повышения качества пайки на заводах применяют спирто-канифольный раствор. Он обеспечивает равномерное распределение флюса и быстро испаряется при нагреве. В бытовых условиях возможно использовать канифоль в виде порошка или стержней – при этом важно исключить загрязнение и равномерно расплавить флюс перед внесением припоя.
После пайки необходимо удалить остатки канифоли, особенно при работе с печатными платами. Хотя сама канифоль электрически нейтральна, её разложившиеся остатки могут обладать гигроскопичностью и вызывать коррозию.

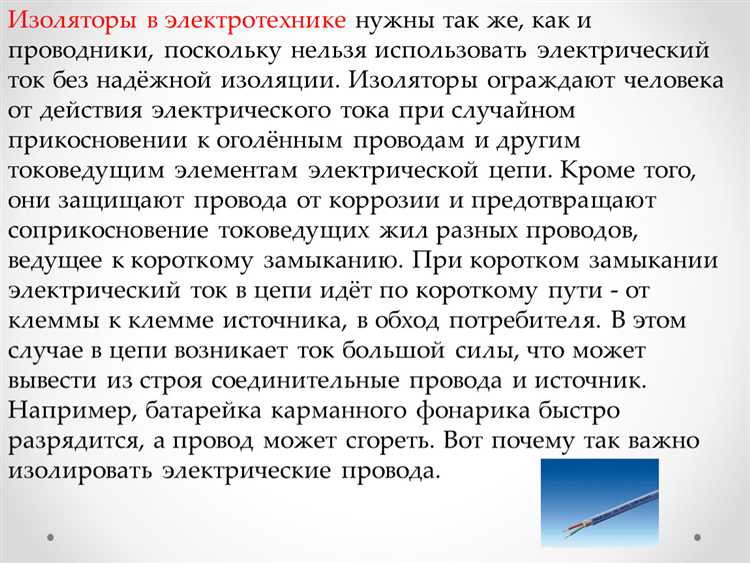

Как выбрать флюс для пайки проводов с разной изоляцией
При пайке проводов с ПВХ-изоляцией важно выбирать флюс с минимальной химической активностью. Остатки агрессивных компонентов могут проникать сквозь микропоры изоляции и вызывать коррозию меди. Рекомендуются нейтральные флюсы на основе глицерина или канифоли без кислотных добавок. После пайки остатки необходимо удалить спиртом или специальным очистителем.
Для силиконовой изоляции подходят флюсы на спиртовой или водно-спиртовой основе с низкой вязкостью. Силикон термостойкий, но плохо совместим с активными флюсами – агрессивные соединения ухудшают адгезию и приводят к растрескиванию. Используются нейтральные флюсы с температурой активации не выше 280 °C.
При пайке проводов с тефлоновой изоляцией (PTFE) допустимы флюсы средней активности, так как тефлон устойчив к химическому воздействию. Подходят флюсы на основе канифоли с добавками аминов. При температуре пайки свыше 300 °C следует использовать бессоляные составы, чтобы избежать образования летучих остатков.
Для проводов с резиновой изоляцией требуются флюсы без органических кислот, так как нагрев вызывает диффузию продуктов пайки в изоляцию и ухудшает ее диэлектрические свойства. Оптимальны составы с фторуглеродами или специальными неионогенными добавками.
Нельзя использовать флюсы с хлоридом цинка или паяльную кислоту – они агрессивны и не подходят ни для одного типа изоляции. Выбор флюса должен учитывать не только материал оболочки, но и условия эксплуатации – особенно наличие влаги, вибраций и температурных перепадов.
Чем отличается использование флюса при ручной и автоматической пайке
При ручной пайке флюс применяется преимущественно в виде паст, гелей или жидкостей, наносимых кисточкой или каплей непосредственно на место соединения. Основные задачи – удаление оксидной пленки и обеспечение равномерного смачивания припоя. Важно контролировать количество флюса, чтобы избежать излишков, которые затрудняют очистку и могут привести к коррозии.
- Ручная пайка требует флюсов с низкой агрессивностью и умеренной активностью, чтобы избежать повреждения компонентов и печатных плат.
- Часто используются канифольные или водорастворимые флюсы с минимальным уровнем кислотности (например, на основе колофонии с активаторами RMA – Rosin Mildly Activated).
- Поскольку оператор видит процесс, возможна точечная дозировка и корректировка в реальном времени.
Автоматическая пайка, например, волновая или селективная, требует флюсов с характеристиками, оптимизированными для высокого производственного темпа и совместимости с оборудованием.
- Используются флюсы в виде аэрозолей, пен, паст или жидкостей с контролируемой вязкостью и стабилизированной химической формулой для стабильного нанесения на большой объем плат.
- Активность флюса выше, чем в ручной пайке, чтобы обеспечить эффективное удаление оксидов при коротком времени контакта с поверхностью и высокой температуре.
- Флюсы должны быстро испаряться без остатка или легко смываться, чтобы минимизировать постобработку и избежать дефектов в массовом производстве.
- Важен строгий контроль состава по стандартам IPC J-STD-004 для совместимости с оборудованием и стабильности процесса.
Ключевые рекомендации:
- Для ручной пайки выбирайте флюсы с умеренной активностью и удобной формой выпуска (паста или жидкость).
- При автоматической пайке отдавайте предпочтение флюсам с оптимизированной формулой для быстрого испарения и устойчивости к механическому воздействию оборудования.
- Регулярно проверяйте концентрацию и чистоту флюса, особенно при длительных производственных циклах.
- Для обоих методов необходимо использовать флюсы, соответствующие типу припоя (оловянно-свинцовый, бессвинцовый) и температурному режиму пайки.
Как удалить остатки флюса после пайки и зачем это делать
Остатки флюса после пайки могут вызвать коррозию металлов и ухудшить электрические характеристики соединения. Для их удаления применяют специальные растворители и чистящие средства, подобранные под тип флюса: на основе канифоли, кислотные или безотмывочные составы.
Растворители для канифольных флюсов – изопропиловый спирт или изопропанол. Для кислых флюсов используют спирто-водные растворы с добавками аммиака или специализированные очистители с нейтрализующими компонентами.
Методика очистки: сначала удаляют крупные остатки влажной ватной палочкой, затем протирают поверхность растворителем, используя кисть или безворсовую салфетку. При больших площадях применяют ультразвуковые ванны с соответствующими чистящими жидкостями.
Зачем удалять флюс: остатки способствуют появлению токопроводящих мостиков, что приводит к коротким замыканиям. Кислотные флюсы оставляют агрессивные вещества, вызывающие коррозию, что снижает долговечность пайки. Безотмывочные флюсы тоже рекомендуется удалять при высоких требованиях к надежности и внешнему виду платы.
Регулярная и правильная очистка после пайки повышает надежность электрических соединений и предотвращает отказ оборудования в работе.
