Полупроводниковый транзистор – это электронный прибор, способный управлять током в цепи, используя малый управляющий сигнал. Он состоит из трех слоев полупроводникового материала с разной проводимостью, образующих два перехода p-n. Наиболее распространённые типы – биполярные и полевые транзисторы, отличающиеся принципами управления током и конструкцией.
Принцип работы транзистора основан на контроле потока носителей заряда (электронов и дырок) через переходы p-n. В биполярном транзисторе небольшой ток базы позволяет регулировать значительно более мощный ток коллектора. В полевых транзисторах напряжение на затворе изменяет проводимость канала между истоком и стоком, обеспечивая управление током без непосредственного потребления управляющего тока.
Точное понимание характеристик транзистора требует анализа таких параметров, как коэффициент усиления, пороговое напряжение, время переключения и тепловой режим. Для применения в схемах важно учитывать, что даже малые изменения управляющего сигнала могут вызвать значительные изменения выходного тока, что лежит в основе усиления и коммутации в электронных устройствах.

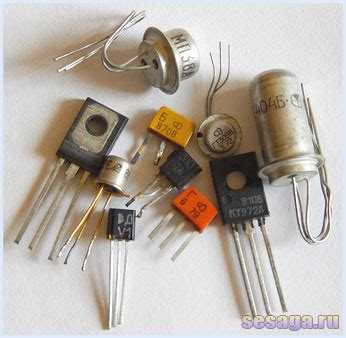

Что такое полупроводниковый транзистор и его основные типы

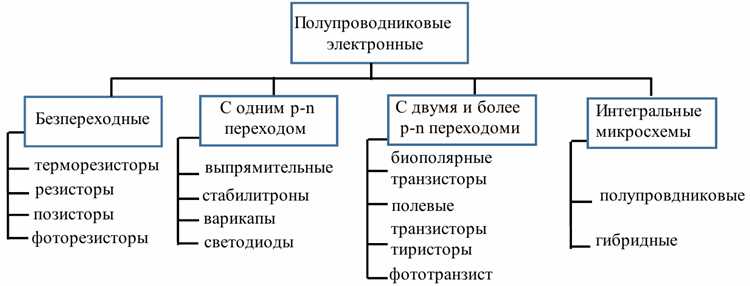

Основные типы транзисторов классифицируются по структуре и принципу управления током:
- Биполярный транзистор (BJT)
- Состоит из трёх областей: эмиттер, база и коллектор.
- Ток базы контролирует ток коллектора, что позволяет усиливать сигнал.
- Делится на два типа: NPN и PNP, в зависимости от типа полупроводника в слоях.
- Широко используется в усилителях, переключателях и логических схемах.

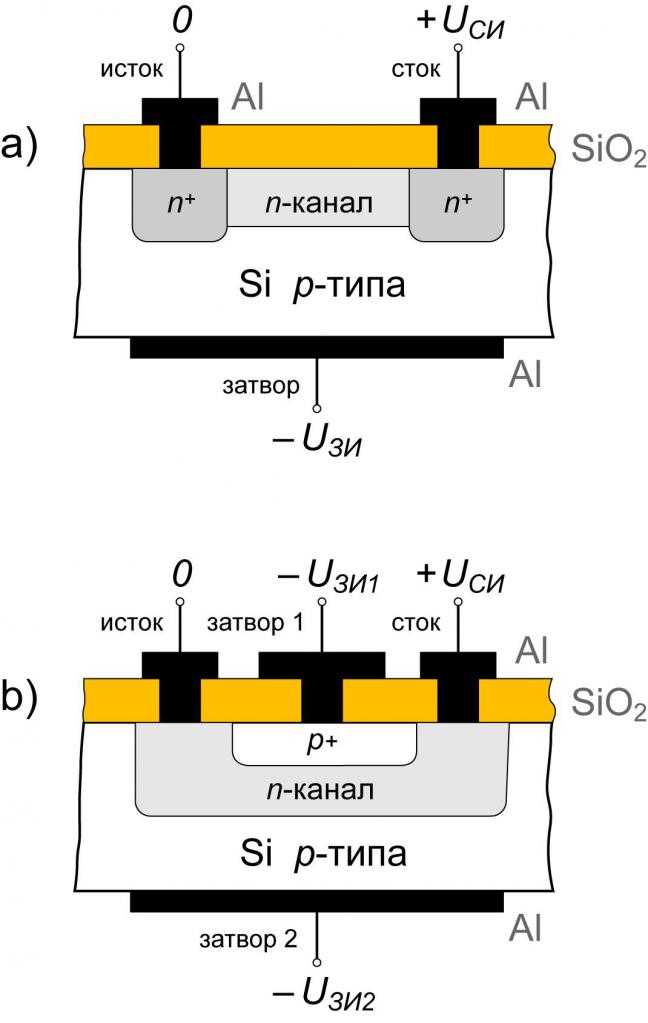

- Полевой транзистор (FET)
- Работает за счёт электрического поля, воздействующего на проводимость канала.
- Основные разновидности – МОП-транзисторы (MOSFET) и JFET.
- Отличается высоким входным сопротивлением и низким энергопотреблением.
- Применяется в цифровой электронике, силовой электронике и радиотехнике.
Выбор типа транзистора определяется требованиями к управлению током, скорости переключения, мощности и стабильности работы в конкретном устройстве.

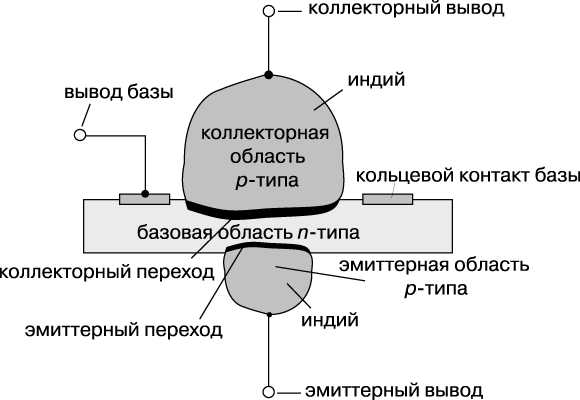

Как устроена внутренняя структура биполярного транзистора
Биполярный транзистор состоит из трёх областей с разной проводимостью: эмиттера, базы и коллектора. Каждая область имеет строго определённый тип легирования и функции в процессе работы устройства.
- Эмиттер – сильно легированная область, обеспечивающая высокую концентрацию носителей заряда (электронов или дырок). Его основная задача – инжекция носителей в базу. Плотность легирования эмиттера обычно превышает легирование базы в 10–100 раз.
- База – тонкий слой с низкой концентрацией примесей противоположного типа проводимости. Толщина базы не превышает нескольких микрометров, что минимизирует рекомбинацию носителей и позволяет эффективно передавать их от эмиттера к коллектору.
- Коллектор – область со средним уровнем легирования, предназначенная для сбора носителей, прошедших через базу. Легирование коллектора меньше, чем у эмиттера, но больше, чем у базы, что обеспечивает высокий обратный пробивной напряжение и улучшает тепловыделение.
Между областями формируются две p-n-перехода:
- Эмиттерно-базовый переход работает в прямом включении, обеспечивая инжекцию носителей из эмиттера в базу.
- Базово-коллекторный переход смещён в обратном направлении, что создаёт поле, ускоряющее носители к коллектору.
Внутренние слои соединены контактами, выполненными из металла или поликристаллического кремния, обеспечивающими низкое сопротивление и надёжное соединение с внешними цепями.
Кристалл транзистора располагается на подложке, часто дополнительно легированной, которая влияет на тепловой режим и механическую прочность устройства.
Рекомендации по улучшению характеристик включают оптимизацию толщины базы и уровней легирования для максимального коэффициента усиления и минимизации потерь на рекомбинацию.
Принцип управления током через базу транзистора
Управление током в транзисторе осуществляется за счёт изменения тока базы, который контролирует ток коллектора. В биполярном транзисторе ток базы формирует инжекцию носителей заряда в базовый слой, что приводит к изменению проводимости перехода база-коллектор.
При увеличении тока базы на несколько миллиампер происходит пропорциональное увеличение тока коллектора, при этом коэффициент усиления по току (β) транзистора остаётся постоянным в пределах типовых значений – от 20 до 300, в зависимости от типа и режима работы. Это означает, что изменение даже небольшого тока базы способно существенно влиять на ток коллектора.
Для стабильного управления необходимо поддерживать напряжение база-эмиттер в диапазоне 0,6–0,7 В для кремниевых транзисторов, что обеспечивает необходимую инжекцию носителей. При превышении этого значения ток базы резко возрастает, что может привести к выходу транзистора из активного режима и насыщению.
Оптимальный режим управления требует точного ограничения тока базы с помощью резисторов или специализированных драйверов, чтобы избежать перегрузки и минимизировать тепловые потери. Также важно учитывать обратную связь, вызванную ёмкостями переходов, влияющими на быстродействие устройства при высокочастотных сигналах.
Практическое управление током базы базируется на подборе параметров внешней цепи, обеспечивающих стабильное напряжение и ток в рабочей точке, что позволяет реализовать заданный коэффициент усиления и минимизировать искажения выходного сигнала.
Роль эмиттера, базы и коллектора в работе транзистора
Эмиттер служит источником носителей заряда, обычно электронов или дырок, которые инжектируются в базу. Для эффективной работы эмиттер должен обладать высокой степенью легирования, что обеспечивает максимальную концентрацию носителей и минимальные потери на переходе эмиттер–база.
База – тонкий слой с низкой концентрацией примесей, который контролирует поток носителей между эмиттером и коллектором. Благодаря малой толщине базы и слабому легированию, большинство носителей, поступающих из эмиттера, проходят через базу к коллектору, а рекомбинация в базе остается минимальной. Именно в базе формируется управляющее напряжение, влияющее на ток коллектора.
Коллектор принимает носители из базы и обеспечивает их отвод в нагрузку. Коллектор легирован слабее эмиттера, но имеет большую площадь и более высокое обратное напряжение пробоя, что позволяет выдерживать значительные напряжения и токи. При правильной работе транзистора напряжение между коллектором и базой поддерживается на уровне, обеспечивающем ускорение носителей, поступающих из базы, что увеличивает коэффициент усиления по току.
Как транзистор усиливает электрические сигналы
Транзистор управляет током через базу, что позволяет контролировать более мощный ток в цепи коллектора и эмиттера. Небольшое изменение напряжения на базе вызывает пропорционально большое изменение тока коллектора, что и обеспечивает усиление сигнала.
В биполярном транзисторе коэффициент усиления по току (β) обычно варьируется от 20 до 200, что означает, что ток базы умножается в коллекторной цепи. Например, при токе базы 1 мА и β = 100 ток коллектора составит 100 мА, усиливая исходный сигнал в 100 раз.
Для правильного усиления необходимо обеспечить стабильную рабочую точку транзистора, что достигается подбором резисторов в базовой и коллекторной цепях. Это предотвращает искажения и обеспечивает линейность усиления.
Важным условием работы является наличие поляризации: база должна иметь небольшой положительный потенциал относительно эмиттера (для NPN транзисторов) порядка 0.6–0.7 В, чтобы открылась база-эмиттерная переход и начал протекать ток.
При подаче сигнала на базу амплитуда входного напряжения должна быть меньше напряжения смещения, чтобы транзистор не выходил из активного режима и не переходил в насыщение или отсечку. Это обеспечивает точное повторение и усиление формы сигнала на выходе.
Таким образом, транзистор преобразует маломощный управляющий сигнал в значительно более мощный, сохраняя при этом форму входного сигнала, что и лежит в основе его применения в усилителях.
Типичные схемы подключения транзистора в цепях
Существуют три основных варианта подключения биполярного транзистора: с общей базой, общим эмиттером и общей коллектором. Каждый из них определяет электрические параметры и функциональные возможности устройства в цепи.
Подключение с общей базой характеризуется высокой входной и низкой выходной сопротивляемостью. Такое включение используется для усиления высокочастотных сигналов и обладает минимальной фазовой задержкой. База здесь подключается к общей шине питания или земле, входной сигнал подается на эмиттер, а выход снимается с коллектора.
Подключение с общим коллектором (эмиттерный повторитель) отличается высоким входным и низким выходным сопротивлением. Здесь коллектор подключается к источнику питания или общей шине, входной сигнал подается на базу, а выход снимается с эмиттера. Этот режим идеален для согласования уровней сигналов и незначительного усиления напряжения, сохраняя при этом усиление по току.
Выбор конкретной схемы определяется требованиями к усилению, импедансному согласованию и частотным характеристикам. При разработке усилительных каскадов важно учитывать рабочий режим транзистора, параметры нагрузки и источника сигнала для оптимального функционирования.
Причины и признаки выхода транзистора из строя
Основные причины поломки транзисторов включают перегрузку по току, перегрев и воздействие электростатического разряда. Перегрузка возникает при превышении максимального рабочего тока, что приводит к разрушению кристалла. Перегрев вызывается недостаточным охлаждением или нарушением теплового режима, что снижает срок службы из-за деградации полупроводниковых слоёв. Электростатический разряд вызывает мгновенное повреждение переходов и структуры транзистора.
Рекомендуется проверять температуру корпуса в процессе работы, измерять токи и напряжения по схеме, сравнивая с паспортными характеристиками. При подозрении на неисправность проводить тестирование транзистора вне схемы, чтобы исключить влияние других компонентов.
Вопрос-ответ:
Что такое полупроводниковый транзистор и для чего он применяется?
Полупроводниковый транзистор — это электронный прибор, состоящий из полупроводникового материала, который позволяет управлять электрическим током. Он широко используется в схемах для усиления сигналов, переключения и создания логических элементов в электронике.
Как устроен полупроводниковый транзистор и какие типы существуют?
Основные части транзистора — это три слоя полупроводникового материала, обычно обозначаемые как эмиттер, база и коллектор. В зависимости от структуры и типа полупроводника, транзисторы бывают биполярными и полевыми. В биполярных ток управляется с помощью базового электрического сигнала, а в полевых — за счёт напряжения на затворе.
Каким образом транзистор управляет потоком электрического тока?
Транзистор контролирует ток между двумя своими основными выводами через сигнал, подаваемый на третий вывод. Например, в биполярном транзисторе небольшой ток, проходящий через базу, позволяет значительно изменить ток между эмиттером и коллектором. Это свойство делает транзистор полезным для усиления сигналов.
Почему именно полупроводниковые материалы используются для изготовления транзисторов?
Полупроводники обладают уникальной способностью менять свои электрические свойства под воздействием примесей и внешних напряжений. Это позволяет создавать структуры с регулируемым проводящим состоянием, что невозможно в металлах или диэлектриках. Благодаря этому полупроводниковые транзисторы могут эффективно управлять током.
Какие основные принципы работы биполярного транзистора?
В биполярном транзисторе ток через базу вызывает приток носителей заряда из эмиттера к коллектору. При подаче небольшого тока на базу транзистор открывается, и ток между эмиттером и коллектором возрастает. Этот эффект позволяет транзистору усиливать слабые электрические сигналы.
Что представляет собой полупроводниковый транзистор и как он функционирует?
Полупроводниковый транзистор — это электронный прибор, который управляет током между двумя своими выводами с помощью напряжения, приложенного к третьему выводу. Он состоит из материалов с промежуточной проводимостью между проводниками и изоляторами, обычно кремния. В основе работы лежит изменение количества носителей заряда в области между контактами, что позволяет усиливать или переключать электрические сигналы. При подаче управляющего напряжения транзистор изменяет свою проводимость, позволяя или препятствуя прохождению тока через основные выводы.
