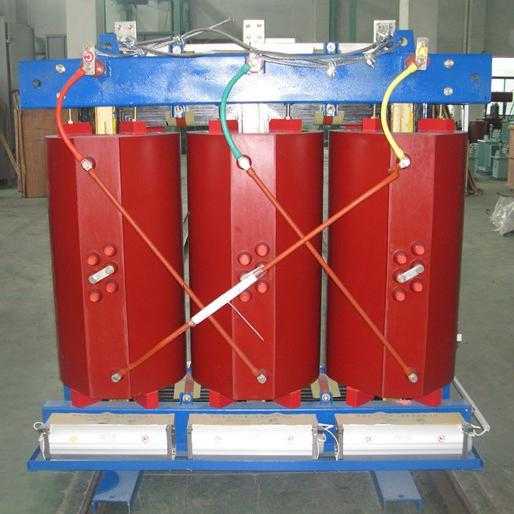

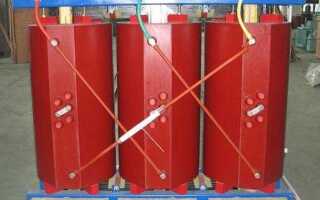

Изоляция сухих трансформаторов играет ключевую роль в обеспечении их надежности, тепловой устойчивости и безопасности при эксплуатации. В отличие от маслонаполненных аналогов, сухие трансформаторы используют твердые диэлектрические материалы и воздух или инертные газы в качестве охлаждающей среды. Это предъявляет особые требования к выбору изоляционных систем, особенно в условиях повышенной влажности, запыленности и перепадов температур.
Наиболее распространённые типы изоляции включают эпоксидную заливку (тип VPI и VPE), вакуумно-давленную импрегнацию и негорючие термостойкие материалы класса H и выше. Например, в трансформаторах класса F температура обмоток может достигать 155 °C, тогда как в системах класса H – до 180 °C. При этом важно учитывать не только термическую стойкость, но и устойчивость к частичным разрядам и механическим нагрузкам, особенно в высоковольтных установках выше 6 кВ.
Для распределительных трансформаторов в гражданских зданиях рекомендуется использовать изоляцию на основе эпоксидных смол с кварцевым наполнителем. Такая изоляция устойчива к влаге и загрязнениям, что критично для эксплуатации в подземных паркингах, медицинских учреждениях и образовательных объектах. В производственных и энергетических зонах, где присутствуют вибрации и агрессивные среды, предпочтение отдается термореактивным полиэфирным смолам с повышенной механической прочностью.
Выбор конкретного типа изоляции зависит от задач трансформатора: номинального напряжения, условий охлаждения, места установки и требований по пожаробезопасности. Игнорирование этих параметров приводит к ускоренному старению обмоток, снижению ресурса и рискам отказов при пусковых перегрузках. Именно поэтому проектирование сухих трансформаторов начинается с анализа условий эксплуатации и подбора оптимальной изоляционной системы под конкретный профиль нагрузки.

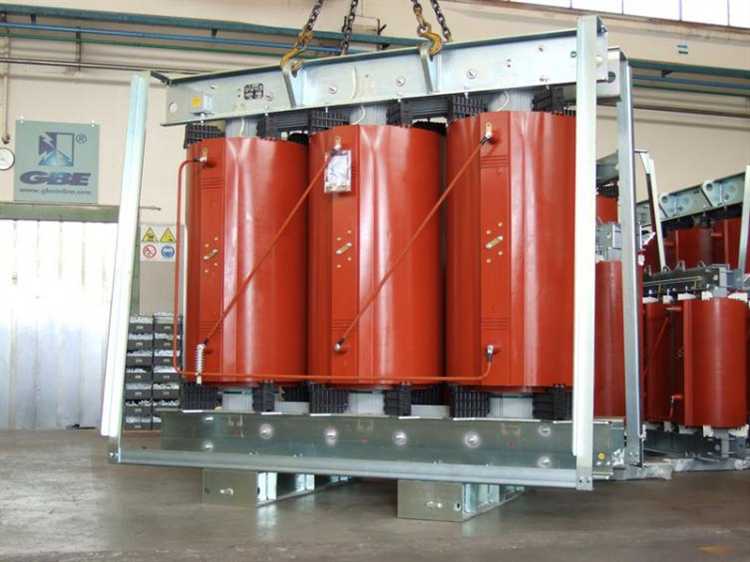

Применение эпоксидной изоляции с наполнителями для литых трансформаторов
Эпоксидная изоляция с наполнителями используется в литых трансформаторах класса напряжения до 40,5 кВ, обеспечивая монолитную защиту обмоток от влаги, пыли, химических загрязнений и частичных разрядов. В отличие от воздушной или лаковой изоляции, компаунд на основе эпоксидной смолы формирует твердую оболочку, полностью исключающую микрополости и зоны с пониженной диэлектрической прочностью.
Наполнители, вводимые в эпоксидную матрицу (например, кремнезем, оксид алюминия, тригидрат алюминия), повышают теплопроводность до 1,0–1,5 Вт/м·К, снижают тепловое расширение, минимизируют термические напряжения при циклической нагрузке. Это критически важно для обеспечения механической стабильности и предотвращения образования трещин в изоляционной структуре.
Эпоксидные компаунды с наполнителями обладают стабильными диэлектрическими характеристиками: электрическая прочность – до 25 кВ/мм, относительная диэлектрическая проницаемость – 3,5–4,5, тангенс угла диэлектрических потерь – менее 0,01. Эти параметры сохраняются в широком температурном диапазоне (от –25 °C до +120 °C) и при относительной влажности до 95%.
Ключевое требование при применении таких компаундов – строгое соблюдение технологии дегазации и заливки. Остаточные пузырьки воздуха резко снижают диэлектрическую прочность и приводят к локальным перегревам. Оптимальная вязкость состава подбирается в диапазоне 3–8 Па·с для равномерного заполнения формы и полного обволакивания обмотки.
В условиях повышенного загрязнения и рисков КЗ эпоксидная изоляция с наполнителями обеспечивает высокий уровень стойкости к дуговому пробою и эрозии поверхности. Рекомендуется использование в распределительных и тяговых трансформаторах, установленных в тоннелях, метрополитене, на промышленных объектах с агрессивной средой.
Особенности изоляции на основе полиэстера и полиуретана
Изоляционные системы на основе полиэстера и полиуретана применяются в сухих трансформаторах с классами нагревостойкости F (155 °C) и H (180 °C). Они формируют монолитный слой, защищающий обмотки от влаги, пыли, химической агрессии и механических повреждений.
Полиэстеровые системы обладают хорошей адгезией к медной и алюминиевой проводке, обеспечивая равномерное покрытие при нанесении методом заливки или напыления. Их основное преимущество – высокая устойчивость к термическому старению при относительно низкой стоимости. Однако, при температурных колебаниях выше 160 °C возможна потеря эластичности и микротрещины.
Полиуретановые составы демонстрируют более высокую стойкость к вибрациям и термоударным нагрузкам, что критично для оборудования, эксплуатируемого в условиях частых включений/выключений. Полиуретан формирует гибкий, но прочный барьер, устойчивый к растрескиванию даже при длительной работе в диапазоне температур до 180 °C.
При выборе между полиэстером и полиуретаном необходимо учитывать режим работы трансформатора, условия окружающей среды и требования к пожарной безопасности. В условиях повышенной влажности и агрессивных сред предпочтительнее полиуретан, обладающий низкой водопроницаемостью. Для типовых промышленных объектов с контролируемым микроклиматом оправдано применение полиэстера как более экономичного решения.
Важно строго соблюдать технологию отверждения каждого типа изоляции: для полиэстера – термическое полимеризующее воздействие в течение 6–8 часов при 130–150 °C, для полиуретана – двухкомпонентное смешивание с последующим отверждением при температуре не ниже 100 °C. Отклонение от этих параметров приводит к снижению диэлектрической прочности и ускоренному старению изоляционного слоя.

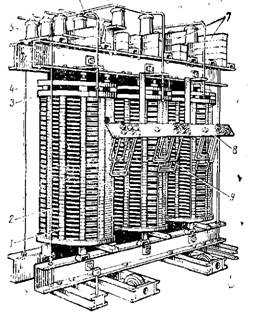

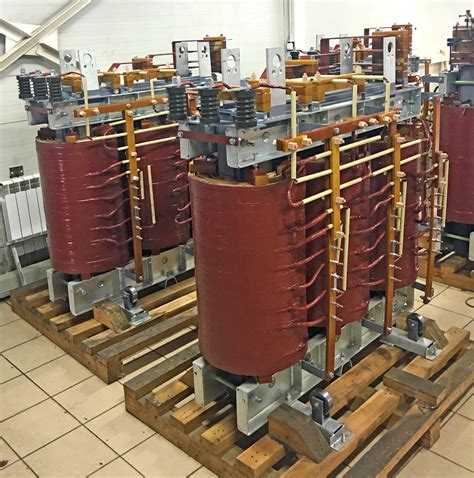

Роль воздушной изоляции в конструкциях открытого исполнения
Воздушная изоляция в сухих трансформаторах открытого исполнения применяется для разделения токоведущих элементов и отвода тепла. Её эффективность напрямую зависит от геометрии обмоток, расстояний между фазами и качественной организации воздушных каналов.
Оптимальные зазоры между обмотками и элементами конструкции рассчитываются исходя из напряжения. Например, при напряжении 10 кВ минимальное расстояние между токоведущими частями и корпусом должно составлять не менее 90 мм. При этом необходимо учитывать влияние пыли, влажности и колебаний температуры, которые снижают электрическую прочность воздуха.
Основной задачей является обеспечение равномерного воздушного потока для эффективного охлаждения. Недостаточная вентиляция приводит к перегреву изоляции, особенно в зонах, где отсутствует прямая циркуляция. Поэтому применяется направленное охлаждение с помощью каналов между обмотками и в сердечнике.
Конструкции открытого исполнения требуют надёжной защиты от механических загрязнений. Без фильтрации воздуха в трансформатор может попадать пыль, которая снижает пробивное напряжение воздушной изоляции и способствует образованию трекинга. Рекомендуется использовать сетчатые ограждения с фильтрующим материалом, обеспечивая доступ воздуха и защиту от пыли.
Размещение трансформатора должно предусматривать свободный доступ воздуха со всех сторон. Минимальное расстояние до стен или других объектов – не менее 1 метра, чтобы не нарушать тепловой режим. Установка в закрытых помещениях без принудительной вентиляции недопустима.
Контроль параметров воздушной изоляции проводится с помощью регулярной термографии и проверки состояния поверхностей изоляционных опор. Обнаружение локальных перегревов указывает на нарушение теплового баланса и требует немедленной корректировки вентиляции.
Сравнение термостойкости различных типов изоляционных материалов
Эпоксидные смолы с наполнителями (класс F и H) демонстрируют устойчивость к температуре до 155 °C и 180 °C соответственно. Такие материалы применяются в литых трансформаторах и обеспечивают стабильность параметров при длительной эксплуатации в условиях перегрева. Однако они чувствительны к механическим напряжениям и УФ-излучению.
Полиэстеримидные лаки, используемые для пропитки обмоток в трансформаторах класса F, сохраняют диэлектрические свойства при 155 °C, но при многократных тепловых циклах снижается их адгезия к проводнику.
Полиимида-основные пленочные материалы (например, Kapton), применяемые в высокотемпературных исполнениях (класс H и выше), выдерживают температуры до 200 °C. Они обладают высокой термической стабильностью и не теряют механическую прочность при старении, но имеют высокую стоимость и требуют прецизионного монтажа.
Номинекс (полиэфир-арамидная бумага), часто используемый в трансформаторах класса H, выдерживает длительное воздействие 180 °C, не теряя структурной целостности. Преимуществом является его совместимость с другими типами изоляций и устойчивость к частичным разрядам.
Целлюлозные изоляционные материалы (класс A) имеют ограничение по температуре в 105 °C. При превышении этого порога происходит ускоренное старение, снижение прочности и разрушение волокнистой структуры. Их применение допустимо только в низкотемпературных условиях.
При выборе изоляции для сухих трансформаторов необходимо учитывать режимы перегрузок, вентиляцию и категорию эксплуатации. Наиболее устойчивыми к температурным воздействиям являются полиимида-содержащие материалы и эпоксидные композиты класса H. Для критически важных объектов нецелесообразно использование изоляции ниже класса F.
Влияние условий эксплуатации на выбор изоляции обмоток
Тип и характеристики изоляции обмоток сухого трансформатора напрямую зависят от специфики условий его эксплуатации. При выборе изоляционных материалов необходимо учитывать температуру окружающей среды, влажность, запылённость, высоту над уровнем моря и вероятность воздействия химически агрессивных веществ.
В условиях повышенной температуры (выше +40 °C) предпочтительны изоляционные системы класса F или H, способные выдерживать нагрев до 155 °C и 180 °C соответственно. В таких случаях термореактивные смолы с высокой теплостойкостью обеспечивают стабильность электрических и механических свойств обмоток.
Для регионов с высокой относительной влажностью (более 90 %) особенно важна влагостойкость изоляции. Открытые системы типа VPI (вакуумно-пропитанные) уступают полностью залитым (Cast Resin) по устойчивости к проникновению влаги. Влажная среда ускоряет старение изоляции, увеличивает диэлектрические потери и риск частичных разрядов.
В пыльных и загрязнённых средах необходима гладкая и герметичная оболочка изоляции, устойчивая к отложению загрязнений. Заливка эпоксидными компаундами минимизирует риски утечки тока по поверхности и образования токопроводящих мостиков.
На высотах свыше 1000 метров над уровнем моря снижается плотность воздуха, ухудшается теплоотвод. Это требует корректировки расчётов охлаждения и часто – применения изоляции с повышенной теплостойкостью, чтобы избежать перегрева обмоток.
В зонах с риском химического воздействия (например, рядом с промышленными выбросами) требуется химически инертная изоляция. Эпоксидные смолы с добавками, устойчивыми к кислотам и щелочам, предотвращают разрушение диэлектрического слоя.
При выборе изоляции критично учитывать не только номинальные климатические параметры, но и возможные экстремальные режимы. Недоучёт эксплуатационных условий приводит к ускоренному старению изоляции, отказам трансформатора и необходимости дорогостоящего ремонта.
Методы контроля состояния изоляции в процессе эксплуатации
Для обеспечения надежной работы сухих трансформаторов важен регулярный и точный контроль состояния изоляции. Практикуются следующие методы диагностики:
- Измерение коэффициента диэлектрических потерь (tg δ) – ключевой показатель, отражающий степень деградации изоляционного материала. Проводится при номинальном напряжении с помощью мегаомметров и приборов для частотного анализа. Значения tg δ свыше 0,5% указывают на необходимость технического вмешательства.
- Измерение сопротивления изоляции – базовая процедура для выявления текущих пробоев и загрязнений. Рекомендуется проводить при температурах, близких к рабочим, чтобы исключить влияние климатических факторов.
- Импульсное осциллографическое тестирование – позволяет обнаружить частичные разряды в изоляции, ранние признаки разрушения. Необходим специальный анализ импульсов высокого напряжения, проводимый в условиях отключенного оборудования.
- Термографический контроль – выявляет локальные перегревы, вызванные снижением диэлектрических свойств изоляции. Используется инфракрасная камера с разрешением не менее 320×240 пикселей для детального анализа.
- Влажностный анализ изоляционных материалов – определяется с помощью гигроскопических датчиков или лабораторных испытаний, учитывая, что повышение влажности снижает электроизоляционные свойства.
Для повышения точности диагностики рекомендуются комплексные исследования, совмещающие несколько методов, и ведение базы данных с результатами измерений. Частота контроля зависит от режима работы и условий эксплуатации, но в среднем составляет:
- Первичный контроль – перед вводом в эксплуатацию.
- Периодический – не реже одного раза в год при нормальных условиях.
- Усиленный – каждые 3-6 месяцев при повышенных нагрузках или неблагоприятной среде.
Систематический контроль и своевременное выявление дефектов позволяют предотвратить аварии и продлить срок службы трансформатора.
Вопрос-ответ:
Какие основные типы изоляции применяются в сухих трансформаторах?
В сухих трансформаторах используются несколько видов изоляции, главным образом: лаковая пропитка обмоток, изоляционные бумажные материалы и специальные компаунды на основе эпоксидных смол. Лаковая пропитка обеспечивает механическую прочность и защиту от влаги, бумажная изоляция используется для отделения витков и слоев, а компаунды создают жесткую оболочку вокруг обмоток, улучшая тепловые и электрические характеристики.
Почему в сухих трансформаторах часто применяют эпоксидную изоляцию?
Эпоксидная изоляция востребована благодаря своей высокой прочности и устойчивости к механическим нагрузкам. Она хорошо противостоит воздействию влаги и пыли, что увеличивает срок службы трансформатора. Кроме того, эпоксидные компаунды обладают хорошей теплопроводностью, что способствует эффективному охлаждению обмоток.
Как изоляция влияет на эксплуатационные характеристики сухого трансформатора?
Изоляция напрямую влияет на надежность и безопасность работы трансформатора. Качественная изоляция предотвращает короткие замыкания и пробои между витками, снижает вероятность выхода из строя оборудования. Также хорошая изоляция обеспечивает стабильную работу при повышенных температурах и защищает от воздействия внешних факторов, таких как влага и загрязнения.
В чем отличие изоляции сухих трансформаторов от изоляции масляных?
Основное отличие заключается в среде изоляции. В сухих трансформаторах изоляция выполнена из твердых материалов, таких как эпоксидные компаунды и бумага, без использования жидкости. Масляные трансформаторы применяют жидкую изоляцию — трансформаторное масло, которое одновременно выполняет функции охлаждения и изоляции. Сухие трансформаторы считаются более экологичными и безопасными, но требуют качественного подбора изоляционных материалов для эффективной работы.
Какие материалы используются для изготовления изоляции, и как они воздействуют на долговечность трансформатора?
Для изоляции применяют различные материалы: стекломаты, изоляционную бумагу, пропитанную лаком, а также эпоксидные смолы и компаунды. Каждый из этих материалов обладает своими свойствами, влияющими на стойкость к температурным перепадам, влагопроницаемость и механическую прочность. Высококачественные материалы уменьшают износ изоляции и снижают риск повреждений, что продлевает срок службы трансформатора и повышает безопасность эксплуатации.
Какие основные типы изоляции применяются в сухих трансформаторах и чем они отличаются?
В сухих трансформаторах обычно используются два основных типа изоляции: твердая и газовая. Твердая изоляция включает материалы, такие как эпоксидные смолы и прессованные бумаги, которые обеспечивают надежную защиту от коротких замыканий и механических повреждений. Газовая изоляция, чаще всего азот или сухой воздух, применяется для предотвращения пробоев при высоких напряжениях. Различие между этими типами состоит в методе защиты обмоток и тепловом режиме: твердая изоляция лучше выдерживает механические нагрузки, а газовая — способствует охлаждению и снижению риска перегрева.
Какие факторы влияют на выбор типа изоляции для сухого трансформатора в конкретных условиях эксплуатации?
Выбор изоляции зависит от множества параметров: уровня напряжения, температурного режима, влажности окружающей среды, требований по пожарной безопасности и габаритных ограничений оборудования. Например, в помещениях с повышенной влажностью предпочтительнее применять изоляцию с высокой стойкостью к влаге, такую как эпоксидные композиты с влагозащитой. В условиях, где важна пожарная безопасность, выбирают негорючие материалы. Также принимается во внимание срок службы и стоимость обслуживания трансформатора. В совокупности эти факторы помогают определить оптимальный тип изоляции для конкретного случая.
