Почему искрит якорь из под щеток

Искрение якоря под щетками электродвигателя связано с нарушениями контакта между щетками и коллектором, что приводит к появлению электрических разрядов. Основные причины – износ щеток, загрязнение коллектора или неправильное прилегание щеток к поверхности якоря. В каждом из этих случаев контакт становится прерывистым, что вызывает искры и повышенный износ деталей.

Частая причина искрения – микроповреждения и шероховатости на медных пластинах коллектора. Если коллектор не имеет ровной и чистой поверхности, электрический ток пробивается через воздушные промежутки, формируя искры. Кроме того, чрезмерное давление щеток или их слабое прижатие приводит к вибрациям и повышенному сопротивлению, усугубляющему искрение.

Для снижения искрения необходимо регулярно контролировать состояние коллектора и щеток, обеспечивать своевременную чистку и шлифовку контактных поверхностей, а также правильно подбирать материал и размер щеток в соответствии с рабочими параметрами двигателя. Неисправности, связанные с искрением, без устранения приводят к быстрому выходу из строя якоря и снижению эффективности работы электродвигателя.

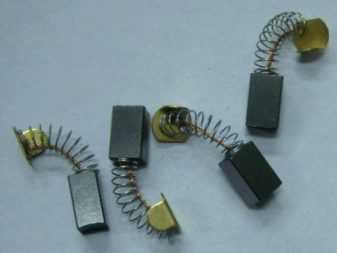

Причины образования искрения при контакте щеток с коллектором

Искрение возникает из-за прерывистого электрического контакта между щетками и сегментами коллектора, что вызывает импульсы тока с высокой амплитудой. Основные причины – механические и электрические дефекты, а также особенности эксплуатации.

Неровности и загрязнения на поверхности коллектора приводят к плохому контакту и скачкам тока. Износ щеток или неправильный подбор материала ухудшает прилегание и повышает сопротивление контакта. При избыточном нажиме щетки вызывают перегрев и деформацию, что усиливает искрение.

Нарушение геометрии коллектора, включая биение или износ сегментов, создаёт зоны с плохим контактом, увеличивая вероятность искрения. Отсутствие своевременной чистки коллектора и замена щеток усугубляют ситуацию.

Высокая скорость вращения увеличивает вибрации и динамические нагрузки на контакт, способствуя появлению искр. Неправильная регулировка усилия пружин щеток снижает стабильность контакта.

Для снижения искрения рекомендуется регулярно контролировать состояние коллектора и щеток, использовать щетки с подходящими характеристиками по твердости и электропроводности, корректировать усилие прижима. Очистка коллектора от загрязнений и полировка сегментов восстанавливает ровность поверхности и уменьшает электрические пробои.

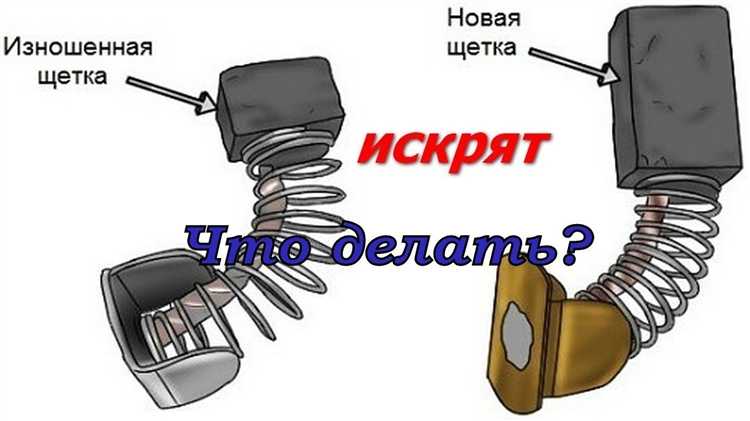

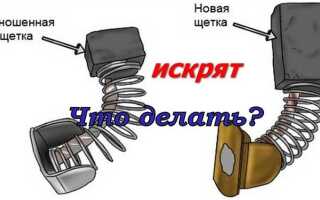

Как износ щеток влияет на появление искр на якоре

Изношенные щетки электродвигателя теряют равномерный контакт с коллектором, что приводит к нестабильному электрическому соединению. В результате при прохождении тока возникают микроперерывы, вызывающие искрение. Основные причины искрения при износе щеток:

• Нарушение силы прижатия: со временем пружины, удерживающие щетки, ослабевают, снижая давление на коллектор. Это увеличивает сопротивление контакта и провоцирует искрение.
• Повышенная шероховатость рабочей поверхности щеток: износ создает неровности и сколы, ухудшающие проводимость и вызывающие искровые разряды.
• Уменьшение длины щеток: короткие щетки не охватывают коллектор должным образом, что приводит к частым разрывам цепи и появлению искр.
• Нагрев и деформация: изношенные щетки хуже рассеивают тепло, что вызывает деформацию и ухудшение контакта.

Для минимизации искрения необходимо:

1. Регулярно проверять длину щеток и заменять их при достижении минимально допустимого размера, указанного в технической документации.
2. Контролировать и корректировать усилие пружин для обеспечения стабильного прижатия.

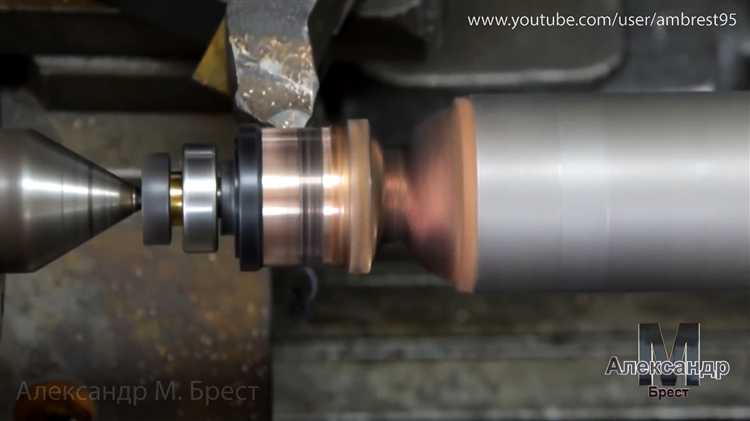

3. Проводить профилактическую шлифовку коллектора для устранения загрязнений и неровностей, ухудшающих контакт.
4. Использовать щетки, рекомендованные производителем, с подходящим составом и твердостью для конкретного двигателя.

Игнорирование этих мер приводит к усилению искрения, ускоренному износу коллектора и риску повреждения электродвигателя.

Влияние загрязнений и пыли на искрение электродвигателя

Загрязнения и пыль на поверхности коллектора и щеток существенно увеличивают искрение. Мелкие частицы абразива и проводящей пыли создают дополнительные электрические пути, вызывая микрокороны и резкие скачки тока. Это ведет к ускоренному износу контактов и перегреву.

Пыль с металлическими частицами усиливает процесс эрозии коллектора, образуя на его поверхности неровности, что ухудшает контакт с щетками и увеличивает вероятность замыканий между соседними пластинами. Вследствие этого появляются искровые разряды.

Для снижения искрения необходимо регулярно проводить чистку коллектора и щеток с применением специальных растворителей и щеток из нейлона или медной проволоки. Использование сжатого воздуха эффективно удаляет пыль из труднодоступных зон.

Влажность способствует налипанию пыли и образованию грязевых отложений, ухудшающих токопроводящие свойства контактов. Рекомендуется поддерживать оптимальные условия эксплуатации с влажностью не выше 60% и обеспечивать защиту двигателя от попадания влаги и пыли.

Роль неправильной регулировки прижима щеток в искрении

Слишком сильный прижим увеличивает механическое трение и износ щеток, что также способствует нестабильному контакту из-за быстрого разрушения рабочей поверхности. Оптимальное значение силы прижима зависит от типа двигателя и материала щеток, но обычно находится в диапазоне 0,8–1,2 Н на щетку для угольных щеток средней твердости.

Регулярная проверка и корректировка усилия прижима с помощью динамометра предотвращает искрение. При диагностике необходимо оценивать не только силу прижима, но и равномерность распределения нагрузки на все щетки. Несбалансированный прижим ведет к локальному перегреву и появлению точечных искрений.

Использование пружин с деградировавшими характеристиками требует их замены, так как потеря упругости снижает эффективность прижима. В условиях интенсивной эксплуатации рекомендуется проводить регулировку прижима каждые 500 моточасов или при первых признаках искрения.

Последствия искрения для работоспособности и срока службы якоря

Искрение под щетками электродвигателя приводит к нескольким ключевым негативным эффектам, существенно влияющим на работоспособность и долговечность якоря:

• Повреждение контактной поверхности коллектора: искры вызывают выгорание меди, что приводит к образованию углублений и неровностей. Это ухудшает контакт с щетками, увеличивает сопротивление и способствует дальнейшему искрению.
• Нагрев локальных участков якоря: искры создают горячие точки, вызывая термическое расширение и деформацию ламелей коллектора, что влечёт за собой нарушение геометрии и увеличивает вибрации.
• Повышенный износ щеток: искрение ускоряет истирание графитовых щеток, снижая их ресурс и ухудшая качество контакта, что ведёт к нестабильной работе двигателя.
• Увеличение электрических потерь: разрушение контактной поверхности и появление оксидных плёнок повышают переходное сопротивление, снижая КПД двигателя и вызывая перегрев обмоток.
• Риск образования микротрещин в обмотках якоря: вибрации и температурные циклы, вызванные искрением, провоцируют механическое повреждение изоляции, что может привести к короткому замыканию и выходу двигателя из строя.

Для минимизации негативных последствий рекомендуется:

1. Проводить регулярную чистку и шлифовку коллектора для удаления следов выгорания.
2. Использовать щетки с оптимальным материалом и степенью твердости, соответствующей типу коллектора.
3. Контролировать давление щеток на коллектор – неправильный прижим способствует усилению искрения.
4. Обеспечивать правильную балансировку якоря и проверять состояние подшипников, чтобы исключить вибрации.
5. Следить за состоянием изоляции обмоток и проводить регулярные диагностические проверки.

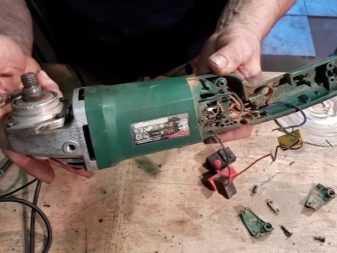

Методы диагностики и устранения искрения якоря в домашних условиях

Искрение якоря из-под щеток электродвигателя может возникнуть по нескольким причинам. Важно правильно диагностировать проблему, чтобы предотвратить дальнейшие повреждения двигателя. Рассмотрим основные методы диагностики и способы устранения неисправности в домашних условиях.

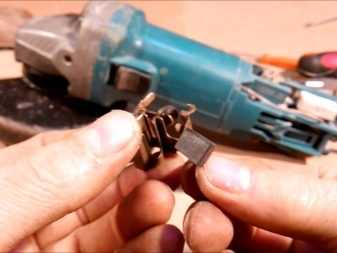

1. Проверка состояния щеток. Часто искрение происходит из-за износа щеток. Для этого нужно аккуратно снять крышку щеточного блока и визуально осмотреть щетки. Если они сильно изношены или повреждены, их нужно заменить. При замене важно использовать щетки, подходящие по размеру и материалу, чтобы избежать перегрева и быстрого износа.

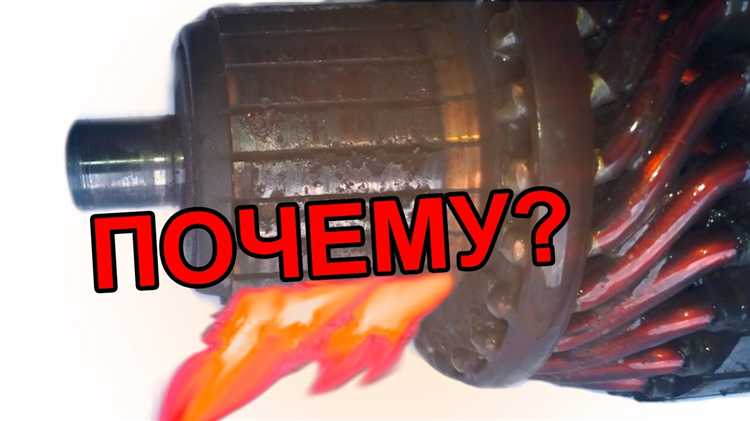

2. Осмотр коллектора якоря. Искрение может быть вызвано повреждениями коллектора: износ, загрязнение, короткие замыкания между сегментами. Чтобы проверить это, снимите щеточный блок и осмотрите коллектор. Повреждения, такие как трещины или излишний износ, можно обнаружить с помощью микроскопа или лупы. Если коллектор поврежден, его необходимо отполировать или заменить.

3. Очистка от пыли и грязи. Загрязнение коллектора и щеток пылью или углеродными отложениями может привести к искрению. Для очистки используйте мягкую кисточку и специализированные средства для чистки электродвигателей. Очистите также каналы для вентиляции двигателя, чтобы предотвратить перегрев.

4. Проверка зазора между щетками и коллектором. Зазор должен быть минимальным, но не нулевым. Если зазор слишком велик, щетки не будут должным образом прижиматься к коллектору, что вызывает искрение. Регулировку зазора можно провести с помощью специальных винтов или подкладок, если они предусмотрены конструкцией двигателя.

5. Проверка работы вентиляции. Недостаточная вентиляция может вызвать перегрев двигателя и усиленное искрение. Убедитесь, что вентиляционные отверстия чисты и не заблокированы, а вентилятор работает исправно.

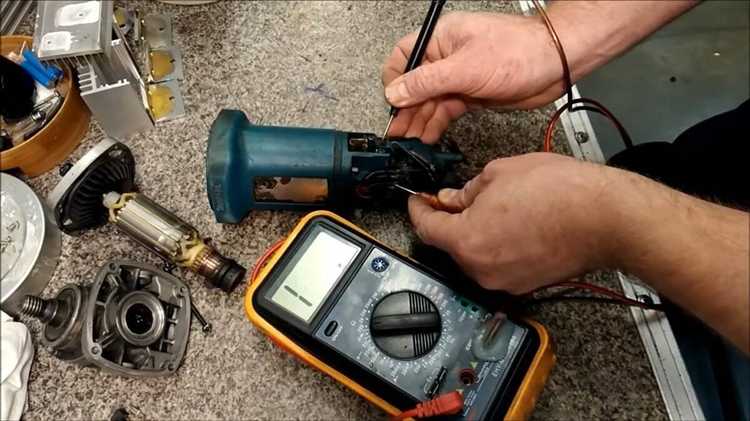

6. Диагностика на электростатическое искрение. Иногда искрение может быть связано с накоплением статического электричества в коллекторе. Для этого можно использовать специальный антистатик или провести диагностику с помощью мультиметра, чтобы убедиться в отсутствии коротких замыканий.

7. Профессиональная регулировка. Если вышеуказанные методы не помогли, возможно, потребуется профессиональная регулировка якоря и щеточного блока. Это лучше делать в сервисе с необходимым оборудованием, если вы не уверены в своих силах.

Вопрос-ответ:

Почему искрит якорь из-под щеток электродвигателя?

Искрение якоря под щетками электродвигателя происходит, когда электрический ток проходит через контакты между щетками и якорем. Это искрение может быть вызвано рядом причин, таких как износ щеток, неправильное натяжение, загрязнение поверхности или нарушение работы коллекторных пластин. Износ щеток приводит к плохому контакту с якорем, что вызывает искры. Также плохая балансировка или наличие загрязнений на якоре может спровоцировать такие проблемы.

Что влияет на появление искрения между щетками и якорем?

На искрение между щетками и якорем могут влиять несколько факторов. Прежде всего, это качество самих щеток и их износ. Также важную роль играют свойства коллекторных пластин, их чистота и отсутствие повреждений. Если коллектор загрязнен или поврежден, это нарушает нормальный контакт с щетками и может вызвать искры. Неправильное натяжение щеток также является частой причиной искрения.

Можно ли устранить искрение якоря электродвигателя?

Да, устранить искрение можно, но для этого нужно выявить его причину. Если искрение вызвано износом щеток, их заменяют. Также стоит проверить коллектор на наличие загрязнений или повреждений и при необходимости его почистить или отшлифовать. Важно следить за состоянием щеток и их натяжением, а также за состоянием коллектора и правильной установкой всех компонентов. Если искрение не исчезает, возможно, требуется профессиональная диагностика.

Как избежать искрения при эксплуатации электродвигателя?

Чтобы избежать искрения, важно регулярно проводить техническое обслуживание электродвигателя. Это включает в себя чистку щеток и коллектора, а также их своевременную замену. Следует следить за натяжением щеток и их состоянием, чтобы они не были изношены. Кроме того, важно избегать перегрузки двигателя, так как это может ускорить износ щеток и вызвать искрение. Регулярная проверка и обслуживание — ключевые моменты для поддержания долговечности работы электродвигателя.

Какие признаки указывают на проблему с якорем или щетками электродвигателя?

Основными признаками проблемы с якорем или щетками являются искрение, шум и повышенный нагрев двигателя. Если двигатель начинает сильно вибрировать или слышен необычный звук, это может свидетельствовать о плохом контакте щеток с коллектором. Также если при эксплуатации электродвигатель теряет мощность или работает неустойчиво, это может быть связано с проблемами в этих элементах. Регулярный осмотр и тестирование на ранних стадиях помогут вовремя выявить такие неисправности.

Почему из-под щеток электродвигателя появляется искрение?

Искрение возникает из-за неполадок с контактами между щетками и коллектором. Если щетки изношены или поверхность коллектора загрязнена или повреждена, контакт становится нестабильным, что приводит к искрению. Также искры могут появляться при неправильном давлении щеток на коллектор или из-за попадания пыли и мелких частиц внутрь двигателя.
