Как крепить стойки к стропилам

Надёжное соединение стоек со стропилами – ключевой элемент жёсткости и устойчивости всей кровельной конструкции. Ошибки на этом этапе приводят к просадке крыши, растрескиванию отделки и нарушению геометрии здания. Поэтому важно учитывать точные параметры, нагрузки и подходящий способ фиксации с учётом типа кровли и материала несущих элементов.

При строительстве деревянных крыш распространены несколько способов крепления: врезка с упором, использование металлических уголков, пластин и хомутов, а также соединения с помощью шпилек и болтов. Выбор зависит от сечения стропил, расстояния между стойками, а также наличия мауэрлата и прогонов. Например, при сечении стропила 50×150 мм и длине пролёта до 4 м достаточно усиленного уголка 90×90×65 мм на шурупах 6×50 мм с двух сторон.

Если стойки располагаются под углом, важно учитывать сдвигающие усилия. В таких случаях применяется косой запил с опорой на металлический кронштейн или накладной зуб с фиксирующим болтом. При монтаже врезкой на шип необходимо обеспечить плотное прилегание и запрессовку, чтобы избежать подвижности узла в эксплуатации.

Крепление всегда должно учитывать влажность древесины, чтобы избежать ослабления соединений после усушки. Рекомендуется использовать оцинкованный крепёж, устойчивый к коррозии, особенно при наружной установке или в мансардах с повышенной влажностью. Расчёт сечений и элементов лучше выполнять по СП 64.13330.2017 с учётом климатических и снеговых нагрузок региона.

Крепление стоек к стропилам: технология и способы монтажа

Соединение стоек с наклонными элементами стропильной системы требует точного подбора метода фиксации и соблюдения углов запила. Ошибки в креплении снижают жёсткость конструкции и могут вызвать смещение узлов при нагрузках.

• Прямой запил с креплением скобами или уголками. Используется при установке стоек под прямым углом к стропильным ногам. Запил выполняется строго по линии прилегания. Крепление – оцинкованные уголки толщиной не менее 2 мм на саморезы длиной 50–70 мм или стальные скобы сечением от 5 мм.
• Косой запил с врезкой в стропило. Применяется при установке под углом. В месте контакта стойки и стропила делается запил под точный угол примыкания с последующей врезкой не глубже 1/3 сечения. Крепёж – глухари Ø8–10 мм длиной от 80 мм, устанавливаемые под углом к плоскости стропила.
• Использование монтажных пластин. При невозможности точной врезки применяются перфорированные стальные пластины толщиной 2–2,5 мм. Пластина фиксируется с обеих сторон стойки, захватывая стропильную ногу, саморезами не менее 4,5×40 мм с шагом 50 мм.
• Крепление скользящими опорами. Применяется при необходимости компенсации подвижек – например, в мансардах. Стойка фиксируется к подвижной части узла, которая скользит по направляющей, жёстко закреплённой на стропиле. Допустимо использование заводских оцинкованных элементов с длиной направляющей не менее 100 мм.

Перед креплением обязательна проверка вертикали стоек и предварительная фиксация временными укосами. Все элементы соединения должны быть обработаны антисептиком, особенно в зонах возможной конденсации влаги. Для деревянных деталей используются исключительно крепёжные элементы, рассчитанные на работу с нагрузками по оси и на сдвиг.

Выбор типа соединения в зависимости от нагрузки и конструкции

Тип соединения стоек со стропилами определяется расчётной нагрузкой, уклоном крыши, шагом стоек и конфигурацией узла. От точности выбора зависит надёжность всей стропильной системы.

• При высоких вертикальных нагрузках (снеговые зоны III–V) предпочтительны болтовые соединения с металлическими косынками. Используется сталь толщиной от 3 мм, болты М12–М16, не менее двух на одно соединение.
• Для наклонных соединений с углом более 45° применяют зубчатые соединения с врезкой «в полдерева» и обязательной фиксацией гвоздями не менее 100 мм или винтовыми анкерами. Такие узлы работают на сдвиг и требуют точной подгонки.
• Если стойки и стропила из клеёного бруса, предпочтительна скрытая пластина с шкантами или саморезами. Такие соединения выдерживают крутящие моменты и не нарушают геометрию сечения.
• В каркасных конструкциях с шагом стоек до 600 мм применимы металлические накладки с перфорированной сталью (толщиной 1,5–2 мм). Крепление осуществляется анкерными саморезами с шагом не более 50 мм по периметру.
• При применении МЗП (металлических зубчатых пластин) важен прессовый монтаж с усилием от 3 т. Такие соединения эффективны при серийном производстве и обеспечивают равномерную передачу усилий.

Выбор конкретного типа крепления требует расчёта изгибающего момента и проверки по прочности древесины в зоне контакта. Недопустимо использовать гвозди в одиночку при нагрузке более 500 кг на узел.

Особенности крепления стоек к наклонным стропилам

Крепление стоек к наклонным стропилам требует точного расчёта углов и правильного подбора крепёжных элементов. Основная задача – обеспечить передачу вертикальной нагрузки от стойки к стропильной системе без смещения или расшатывания узла.

При соединении стойки с наклонной поверхностью рекомендуется использовать косой запил в верхней части стойки под углом, соответствующим уклону стропила. Это позволяет добиться плотного прилегания и снизить сдвиговые нагрузки на крепёж.

Применение металлических накладок с зубьями (перфорированных пластин или уголков) увеличивает жёсткость соединения. При этом важно использовать саморезы не менее 5 мм диаметром и длиной от 70 мм, заходящие в тело стропила не менее чем на 50 мм.

Для соединений в зонах высокой нагрузки допускается установка дополнительных упоров – коротышей, упирающихся в мауэрлат или нижнюю обвязку, что исключает смещение стойки при усадке конструкции.

При монтаже на объекте со сложной геометрией крыши желательно применять регулируемые опоры с подвижной верхней чашкой. Они позволяют точно выставить стойку по вертикали при любом угле наклона стропила.

Крепление выполняется только по разметке с обязательной предварительной подгонкой. Нельзя допускать зазоров между стойкой и стропилом. Недопустим монтаж по одному саморезу или гвоздю без дополнительных элементов жёсткости.

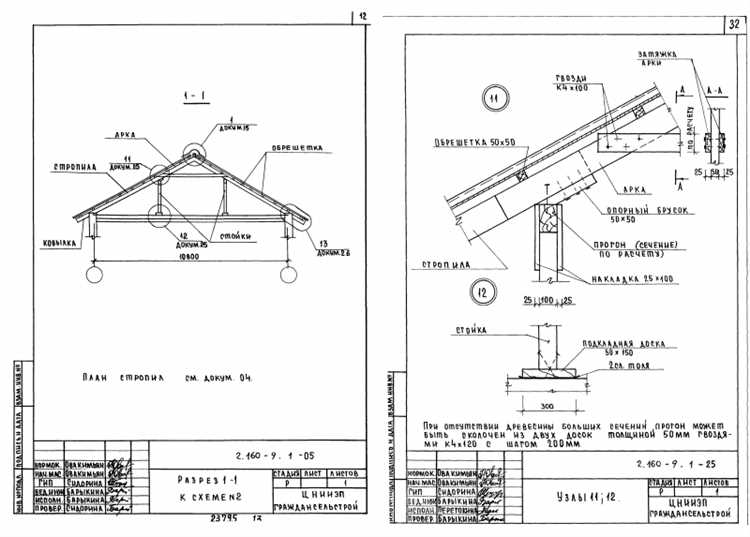

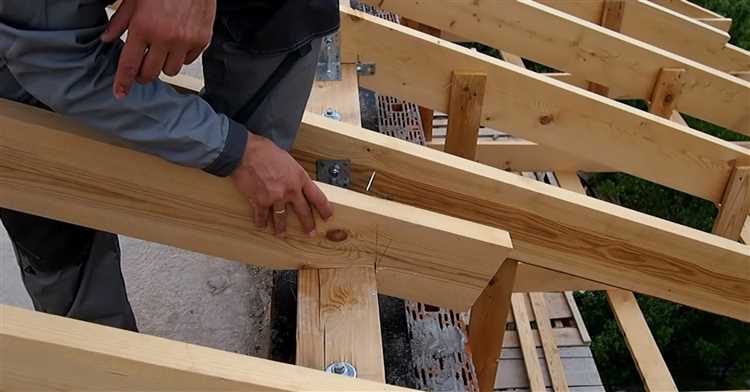

Использование металлических пластин и уголков при монтаже

Для соединения стоек со стропилами применяются оцинкованные монтажные элементы: перфорированные пластины и уголки. Эти детали обеспечивают жёсткость узла и равномерное распределение нагрузки. Толщина металла выбирается в пределах 2–3 мм в зависимости от расчётной нагрузки и сечения древесины.

Металлические уголки используются для крепления стоек к боковой части стропила. Крепление выполняется саморезами или анкерными гвоздями, не менее четырёх на каждую сторону уголка. Важно, чтобы крепёж входил в массив древесины не менее чем на 50 мм. Расположение уголков – симметричное по обеим сторонам стойки.

Перфорированные пластины целесообразны при прямом соединении стойки с торцом стропила. Монтаж выполняется с двух сторон, используя саморезы длиной от 35 мм, шаг крепежа – не более 40 мм. Пластины прижимаются без зазора, изгиб недопустим.

Для крепления к двускатным стропильным системам, где соединение осуществляется под углом, применяются регулируемые уголки с возможностью подгонки под заданный наклон. Фиксация выполняется винтовыми метизами с антикоррозионным покрытием.

Ниже приведены типовые элементы и их область применения:

Монтаж металлических элементов осуществляется только по проекту, с учётом расчётной нагрузки на соединения. Отклонения в расположении уголков или неправильный подбор длины метизов снижают прочность узла. Применение металлических пластин и уголков обеспечивает высокую устойчивость конструкции только при соблюдении всех параметров монтажа.

Применение врезки и запилов в деревянных соединениях

Врезка стоек в стропильную систему применяется для увеличения жесткости узла и уменьшения смещений под нагрузкой. Глубина врезки не должна превышать трети толщины основного элемента, чтобы не ослабить его несущую способность. При этом минимальное расстояние от края врезки до края детали – не менее 50 мм.

Запил выполняется под углом, соответствующим уклону ската, что обеспечивает плотное прилегание стойки к стропилу. Для правильной геометрии используется шаблон или разметка по месту. Запил должен занимать не более половины сечения стойки.

Запрещено использовать врезки и запилы в местах с наибольшим изгибом стропил. Такие соединения допустимы только в зонах, где элемент работает преимущественно на сжатие. Дополнительно соединения фиксируются гвоздями или нагелями. Для увеличения прочности в местах врезки применяются металлические накладки или уголки с антикоррозийным покрытием.

Перед сборкой все поверхности соединений должны быть очищены от пыли и обработаны антисептиком. Стыки проверяются на отсутствие люфта. При использовании клея необходимо обеспечить плотный контакт без зазоров.

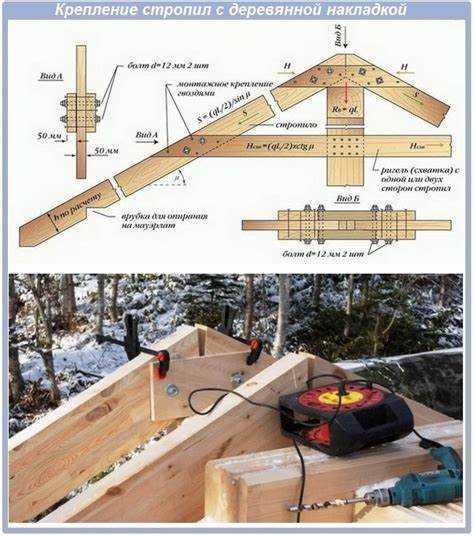

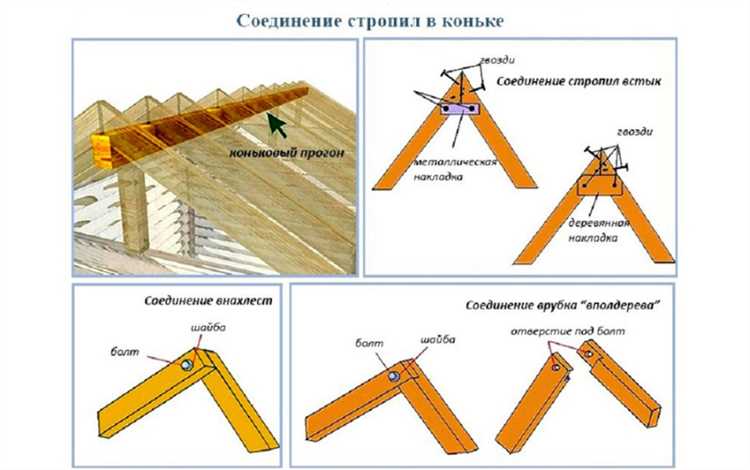

Крепление с помощью шпилек, болтов и нагелей: пошаговый порядок

1. Разметка соединений. На стойке и стропиле делают точную разметку по месту контакта. Отмечают ось крепления и контур будущего отверстия. Проверяют совпадение плоскостей с учетом проектного уклона.

2. Сверление отверстий. Для шпилек и болтов используют сверло диаметром на 1 мм больше сечения крепежа. Для нагелей – строго по диаметру. Глубина – не менее 1,5 диаметра крепежного элемента. Отверстия проходят оба элемента насквозь для шпилек и болтов, и частично – для нагелей, при этом нагель утапливается не менее чем на 70 мм в каждую деталь.

3. Установка шпилек и болтов. После совмещения отверстий вставляют шпильки или болты с шайбами с обеих сторон. Затягивают гайки до плотного прилегания поверхностей. Допускается использование стопорных гаек или гроверов для повышения надежности.

4. Монтаж нагелей. Используют сухие деревянные нагели (обычно дубовые) диаметром от 12 до 20 мм. Забивают молотком до полного упора, лишнее срезают заподлицо. При необходимости фиксируют клеем ПВА D3 или D4 класса.

5. Контроль соединения. Проверяют отсутствие щелей, перекосов и люфта. При необходимости подтягивают гайки или заменяют неплотно входящие нагели. Конструкцию испытывают на жесткость вручную либо методом легкого расшатывания.

Рекомендуется применять крепеж не менее М10 для шпилек и болтов, длиной с запасом не менее 20 мм от суммарной толщины соединяемых элементов. Для деревянных нагелей – влажность не выше 12%, плотность древесины не ниже 700 кг/м³.

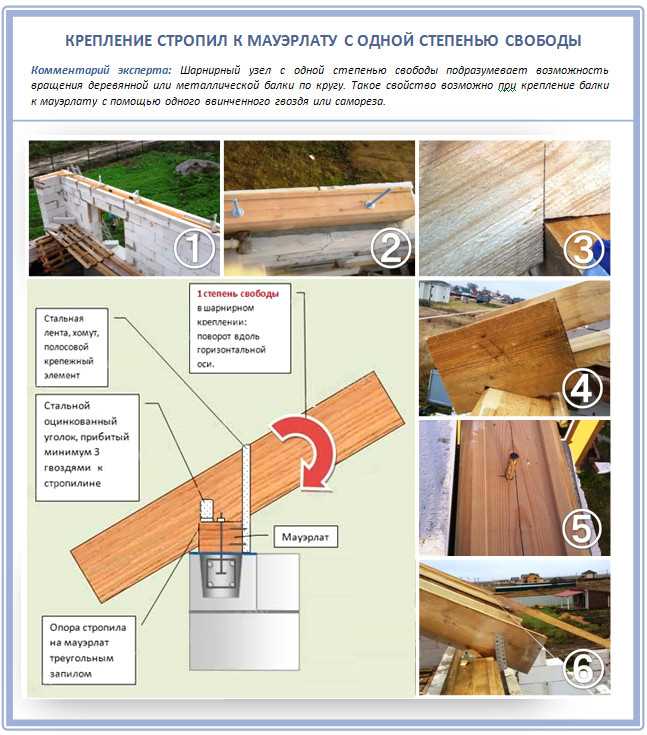

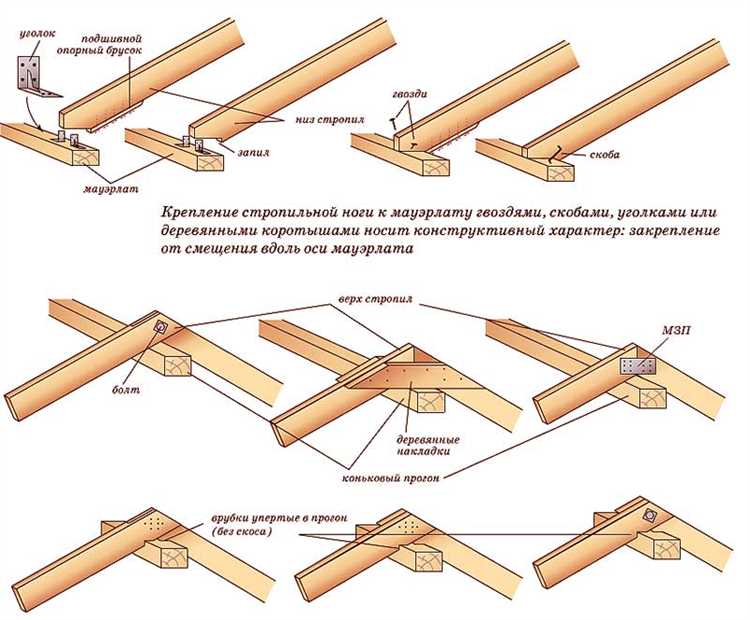

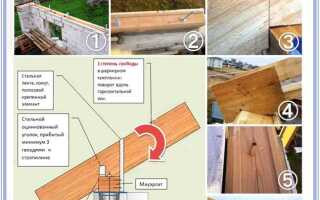

Монтаж стоек с опорой на мауэрлат или перекрытие

При установке стоек на мауэрлат важно обеспечить плотное примыкание нижнего торца стойки к его верхней плоскости. Используются обрезные доски сечением не менее 50×100 мм или брусья 100×100 мм. Нижний узел фиксируется металлическими уголками с анкерными болтами или глухарями, при этом отверстия в мауэрлате предварительно засверливаются, чтобы избежать растрескивания древесины.

Если стойки опираются на перекрытие, необходимо предварительно оценить несущую способность лаг. При необходимости под стойками устраивают усиливающие прогоны или закладные балки. Фиксация производится с помощью металлических опорных башмаков с креплением к балке через шпильки или анкерные болты диаметром от 10 мм. Допускается установка стоек встык с последующей обвязкой верхней частью стропильной конструкции.

Вертикальность стоек контролируется уровнем и отвесом. При отклонении более 2 мм на метр производится корректировка подклиниванием или регулировкой опорной металлической пластины. Для снижения подвижности в горизонтальной плоскости применяются диагональные укосины, закрепляемые саморезами длиной не менее 70 мм под углом 45 градусов к плоскости стойки.

В местах с высокой снеговой нагрузкой допускается использование двойных стоек, установленных параллельно с шагом 30–50 мм, с жесткой связью между ними через деревянные прокладки и сквозное болтовое соединение. Это исключает прогиб и перераспределение нагрузки на соседние элементы конструкции.

Ошибки при креплении стоек к стропилам и способы их избежать

Неправильный выбор крепежа – ещё одна причина ослабления соединения. Применение черных саморезов, не рассчитанных на нагрузки, ведет к их излому. Следует использовать гвозди 100–150 мм или шурупы с крупной резьбой и антикоррозийным покрытием, при необходимости – усиленные металлические уголки или накладки с болтовым соединением.

Установка стойки без предварительной фиксации вызывает смещение во время монтажа обрешетки или утепления. Перед креплением стойка должна быть временно зафиксирована струбциной или укосом, особенно при установке в одиночку.

Ошибочно устанавливать стойки строго вертикально без учета прогиба стропильной системы. Это приводит к деформации при эксплуатации. Корректно – выставлять стойки с компенсацией реального положения стропил, ориентируясь на лазерный уровень или контрольную рейку.

Пренебрежение дополнительным креплением в узлах сопряжения при большой длине стоек (более 2,5 м) создаёт рычажную нагрузку и расшатывание. Для устойчивости необходимо использовать укосины под углом 45°, закрепленные минимум на два гвоздя или шурупа с каждой стороны.

Еще одна ошибка – монтаж стойки непосредственно на утеплитель или неподготовленную поверхность перекрытия. В этом случае нет надежной опоры. Стойка должна устанавливаться на жесткий элемент: мауэрлат, балку перекрытия или закладную доску, предварительно выровненную по уровню.

Вопрос-ответ:

Какие основные способы крепления стоек к стропилам существуют?

Чаще всего применяют три варианта крепления стоек: с использованием металлических крепежей (уголков, пластин, скоб), при помощи деревянных накладок и методом плотного обхвата стропил стойкой с последующим закреплением гвоздями или саморезами. Выбор зависит от нагрузки, конструкции крыши и материалов. Металлические элементы обеспечивают прочность и устойчивость, деревянные накладки — удобство и экономию.

Как правильно подготовить стропила перед монтажом стоек?

Стропила должны быть очищены от грязи и влаги. Если дерево старое или имеет трещины, рекомендуется обработать их антисептиком и при необходимости заменить повреждённые участки. Поверхность, куда будет крепиться стойка, должна быть ровной для плотного прилегания, чтобы избежать перекосов и потери прочности соединения.

Какие ошибки допускают при креплении стоек к стропилам, и как их избежать?

Одной из распространённых ошибок является недостаточная фиксация, из-за чего стойки могут смещаться под нагрузкой. Также неверный выбор крепежа или крепление в неправильных местах снижает надёжность. Чтобы этого избежать, нужно заранее определить точки крепления, использовать подходящие крепежные элементы и проверять жёсткость соединения в процессе монтажа.

Можно ли использовать только гвозди для крепления стоек к стропилам, или нужны дополнительные элементы?

Применение одних только гвоздей возможно при небольших нагрузках и коротких стойках, но чаще рекомендуется комбинировать гвозди с металлическими уголками или скобами. Это увеличивает устойчивость и долговечность конструкции, особенно при воздействии ветровых и снеговых нагрузок.

Как влияет способ крепления стоек на долговечность крыши?

Надёжное крепление стоек к стропилам обеспечивает равномерное распределение нагрузки и снижает вероятность деформаций и разрушений. Если крепеж выполнен качественно, срок службы крыши значительно увеличивается, так как конструкция будет устойчивой к механическим воздействиям и внешним условиям. Некачественный монтаж ведёт к раннему появлению трещин, провисаний и даже аварийным ситуациям.
