Надёжное соединение стропил с мауэрлатом – ключевой этап при возведении скатной крыши. От прочности этого узла зависит устойчивость конструкции к ветровым и снеговым нагрузкам. Ошибки на этом этапе приводят к смещению стропильной системы, деформации кровли и разрушению мауэрлата.
Для деревянного дома чаще используется жесткое крепление с запилом и врезкой в мауэрлат, усиленное гвоздями, шпильками или уголками. В каменных и блочных зданиях предпочтительно скользящее соединение с помощью специальных салазок, компенсирующих усадку конструкции.
Расстояние между стропилами и сечение досок выбираются с учётом расчётной снеговой нагрузки региона. Например, при шаге 600 мм и пролёте до 6 метров применяется брус 50×200 мм. Для усиления соединения рекомендуется использовать оцинкованные крепёжные элементы, устойчивые к коррозии: стяжные болты, пластины, перфорированные уголки толщиной не менее 2 мм.
Мауэрлат предварительно анкерится к армопоясу с шагом 1,2–1,5 м. Между деревом и бетоном обязательно укладывается гидроизоляционный слой – рубероид или битумная мембрана. Перед креплением все деревянные элементы обрабатываются антисептиком и антипиреном для увеличения срока службы конструкции.

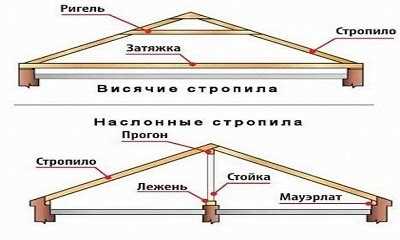

Выбор типа крепления стропил: жёсткое или скользящее соединение
Тип крепления стропил к мауэрлату зависит от конструкции крыши и свойств основания. Неправильный выбор соединения приводит к деформации кровли, трещинам в стенах и перераспределению нагрузок.

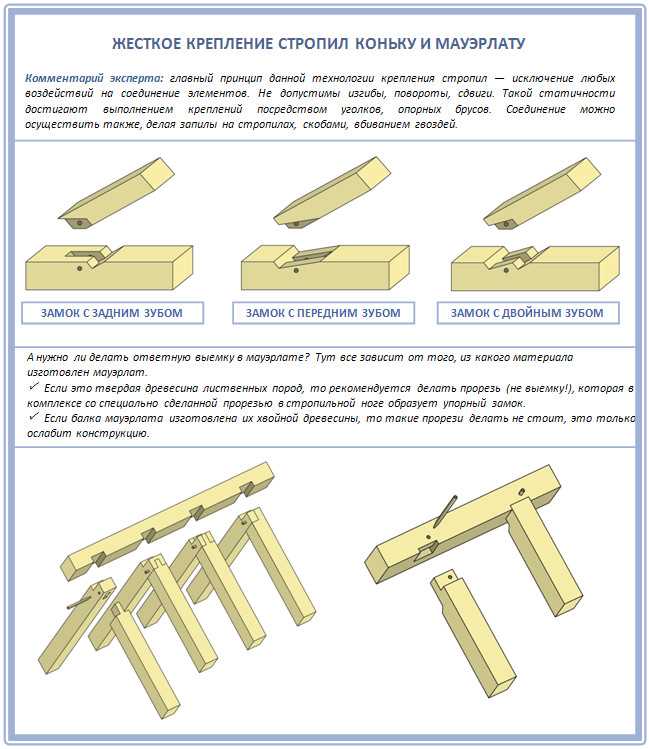

Жёсткое соединение используется, когда требуется полное исключение подвижек между стропильной ногой и мауэрлатом.
- Применяется в домах с железобетонными перекрытиями и несущими стенами из кирпича, бетона или полнотелого блока.
- Жёсткая фиксация выполняется при помощи врубки «в лапу» с болтовым или шпильчным креплением через накладные металлические пластины.
- Не допускается в деревянных или каркасных домах из-за различий в подвижности материалов при усадке.
- Необходима установка распорок и затяжек для компенсации распора на мауэрлат.
Скользящее соединение допускает вертикальное перемещение стропильной ноги и используется в конструкциях, подверженных усадке или изменению геометрии.
- Оптимально для срубов, брусовых и каркасных домов, особенно в первые 2–3 года после постройки.
- Реализуется при помощи специальных крепежей – «салазок» или «скользящих опор» с направляющими пазами и фиксирующим шипом.
- Позволяет избежать изгиба и вырыва стропил при усадке стен или сезонных подвижках фундамента.
- Требует точного соблюдения вертикали в установке направляющих, чтобы избежать заклинивания при эксплуатации.
При выборе типа крепления учитывается материал стен, климат региона, длина пролёта, угол наклона крыши и наличие потолочного перекрытия. Жёсткое соединение предпочтительно для стабильных конструкций, скользящее – для подвижных и усаживающихся оснований.
Расчёт угла запила стропил для точного прилегания к мауэрлату
Для расчёта угла запила необходимо знать угол наклона крыши. Он определяется отношением высоты конька к половине ширины пролёта здания. Например, если высота от верхнего края мауэрлата до конька – 2,5 м, а половина пролёта – 4 м, используем арктангенс: arctg(2,5/4) ≈ 32°.
Этот угол – угол наклона стропил к горизонтали. Чтобы получить угол запила у нижней части стропилины (прилегающей к мауэрлату), из 90° вычитаем угол наклона: 90° — 32° = 58° – это и есть угол, под которым выполняется косой запил.
Для выполнения запила используют угломер, транспортер или шаблон. Точность важна: отклонение в 1° при длине стропилины 4 м даёт смещение около 7 см. Запил делают только по наружному краю стропилины, чтобы сохранить несущую прочность. При наличии наклонной верхней плоскости мауэрлата угол подгоняется по месту шаблоном.
После запила контролируют плотность прилегания: между стропилом и мауэрлатом не должно быть зазоров. Если зазор превышает 2 мм, требуется корректировка. Только после этого можно производить крепление стропильной ноги.
Подготовка мауэрлата: выбор сечения, обработка и укладка
Сечение мауэрлата подбирается с учётом нагрузки от стропильной системы и шагом опоры. Для большинства частных домов оптимальным считается брус сечением 100×150 мм или 150×150 мм. При больших пролетах или тяжёлой кровле (например, металлочерепица, натуральная черепица) предпочтительнее использовать сечение 150×200 мм. Использование доски недопустимо – она не обеспечивает необходимой прочности и устойчивости к скручиванию.
Обработка древесины обязательна до монтажа. Мауэрлат пропитывается антисептиками для защиты от грибка, плесени и насекомых. Рекомендуется применять составы с проникающим действием – например, на основе алкилфенолов или борной кислоты. Для снижения горючести дополнительно используется огнебиозащита. Обработка выполняется в два слоя с межслойной сушкой не менее 24 часов при температуре воздуха от +5 °C.
Укладка мауэрлата осуществляется строго по уровню. Под него укладывается гидроизоляция – два слоя рубероида или наплавляемый материал. Крепление к армопоясу производится шпильками диаметром не менее 12 мм, заложенными в бетон с шагом 1–1,2 м. Отверстия в брусе под шпильки сверлятся точно по месту, без допусков. После установки гайки затягиваются с умеренным усилием, исключающим смятие древесины. Все зазоры между мауэрлатом и поверхностью армопояса устраняются – допускается прокладка льноватина или джута.
Монтаж стропил с врубкой в мауэрлат: порядок действий и инструменты
Перед началом разметки необходимо определить угол наклона стропил, исходя из проекта крыши. Угол передаётся на шаблон, вырезанный из доски. Шаблон применяют для всех последующих заготовок, чтобы обеспечить идентичность вырубок.
На нижнем торце стропильной ноги размечают и вырезают запил – «седло» – по форме мауэрлата. Глубина врубки не должна превышать 1/3 высоты мауэрлата, чтобы не ослабить несущую способность. Запил выполняется с помощью циркулярной пилы и дорабатывается стамеской.
После подготовки врубки стропильную ногу устанавливают на мауэрлат, проверяя плотность прилегания и соответствие углу наклона. Используют уровень и строительный угольник. При необходимости корректируют запил.

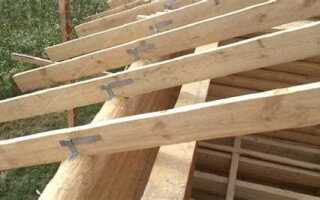

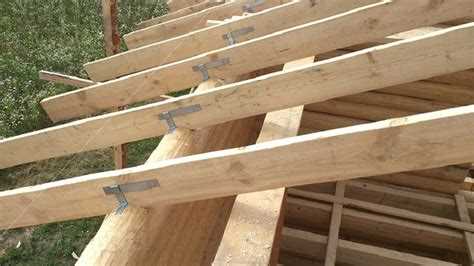

Фиксация стропил осуществляется металлическими уголками с саморезами или гвоздями, а также скрутками из оцинкованной проволоки диаметром не менее 4 мм. Для повышения устойчивости используют шпильки с гайками, проходящие через стропило и мауэрлат.
Инструменты: ручная или электрическая пила, стамеска, молоток, шуруповёрт, уровень, рулетка, карандаш, угольник. Для серийной обработки – торцовочная пила с возможностью наклонного реза.
После монтажа пары крайних стропил натягивают шнур для контроля плоскости. Остальные стропила устанавливаются по нему. Каждый элемент фиксируется сразу после установки, чтобы исключить смещение при нагрузке.

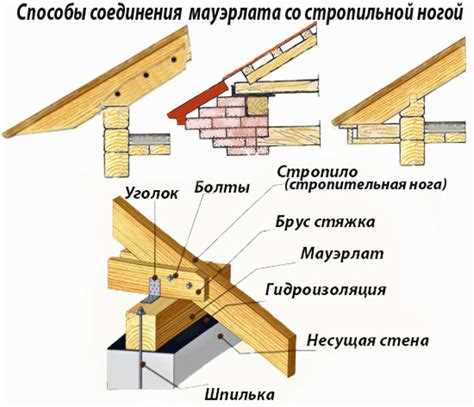

Применение крепёжных элементов: гвозди, уголки, шпильки, пластины
Гвозди применяются для предварительной фиксации стропильной ноги к мауэрлату. Рекомендуется использовать гвозди длиной от 100 мм с углом забивания не менее 45° по отношению к плоскости мауэрлата. Для каждого соединения забивают минимум два гвоздя с противоположных сторон.

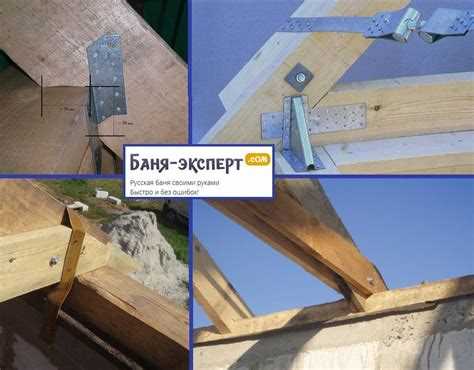

Металлические уголки с отверстиями под саморезы обеспечивают жёсткость соединения и снижают риск сдвига стропил под нагрузкой. Устанавливаются с двух сторон стропильной ноги. Используются саморезы диаметром не менее 5 мм и длиной от 40 мм. Уголки выбираются с антикоррозийным покрытием.
Резьбовые шпильки применяются при необходимости усиленного крепления, особенно в узлах, подверженных повышенным нагрузкам. Шпилька проходит через мауэрлат и нижнюю часть стропилины, фиксируется гайками с шайбами с обеих сторон. Диаметр – не менее 10 мм, протяжённость – по толщине соединяемых элементов плюс запас под гайки.
Перфорированные пластины подходят для дополнительного крепления, особенно в местах пересечения стропильных элементов. Пластина должна охватывать как минимум 3 точки крепления на каждом из соединяемых элементов. Крепление осуществляется гвоздями или шурупами, шаг фиксации – не более 50 мм по периметру и центру пластины.
Гидроизоляция и защита узла крепления от влаги и гниения
Для защиты узла крепления стропил к мауэрлату от влаги применяют качественные гидроизоляционные материалы, устойчивые к механическим нагрузкам и ультрафиолету. Перед монтажом на поверхность мауэрлата необходимо уложить гидроизоляционную ленту или рубероид с плотностью не менее 300 г/м², закрепляя материал без складок и натяжений.
Места контакта деревянных элементов с мауэрлатом обрабатывают антисептиками глубокого проникновения, содержащими фунгициды и биоциды, например, на основе медного купороса или борной кислоты. Повторная обработка рекомендуется через 5 лет эксплуатации.
Для дополнительной защиты применяется влагозащитная мастика, которая наносится на стыки и крепежные элементы после установки. Обязательна герметизация соединений с помощью эластичных уплотнителей или монтажной пены с водоотталкивающими свойствами.
Использование металлических крепежей из оцинкованной или нержавеющей стали предотвращает коррозию, которая может привести к разрушению узла и проникновению влаги внутрь конструкции.
При устройстве паро- и гидроизоляции важно обеспечить отвод конденсата и вентиляцию пространства между мауэрлатом и стропилами, чтобы избежать скопления влаги и последующего гниения древесины.
Вопрос-ответ:
Какие способы крепления стропил к мауэрлату считаются наиболее надежными?
Чаще всего применяются металлические крепежи: специальные уголки, гвозди с металлическими скобами или анкерные болты. Они обеспечивают прочное соединение и предотвращают смещение конструкции при нагрузках. Кроме того, важна правильная технология установки — мауэрлат должен быть ровным и прочно закрепленным, а стропила — точно подогнаны под угол и закреплены с помощью крепежа с запасом прочности.
Можно ли крепить стропила к мауэрлату просто гвоздями или нужны дополнительные элементы?
Использование только гвоздей не рекомендуется, так как со временем конструкция может ослабнуть из-за вибраций и ветровых нагрузок. Лучше применять усиленные крепежи — металлические пластины или уголки, а гвозди использовать вместе с ними. Это позволяет обеспечить жесткое и долговечное соединение, которое выдержит все эксплуатационные нагрузки.
Как правильно подготовить мауэрлат для крепления стропил?
Перед монтажом мауэрлат нужно обработать антисептическими средствами, чтобы избежать гниения и повреждений от насекомых. Он должен быть уложен строго горизонтально, закреплен к верхней части стены с помощью анкеров или шпилек, чтобы исключить смещение. На этом этапе важно проверить надежность крепления, ведь именно от этого зависит устойчивость всей крыши.
Какие ошибки чаще всего допускают при креплении стропил к мауэрлату?
Одна из распространенных ошибок — неправильный выбор крепежа или недостаточное количество элементов. Еще часто стропила крепят без учета угла наклона, что приводит к деформации конструкции. Иногда мауэрлат укладывают неровно, что создает дополнительные напряжения в стропилах. Все эти моменты влияют на прочность и долговечность крыши.
Как обеспечить дополнительную жесткость соединения стропил с мауэрлатом?
Для повышения жесткости можно использовать наклонные укосины и деревянные накладки, которые связывают стропила и мауэрлат под углом. Также применяют металлические пластины и уголки с саморезами, чтобы предотвратить смещение и расшатывание. Такие меры помогут распределить нагрузку и сделать конструкцию более устойчивой к ветровым и снеговым нагрузкам.
