Соединение двух бытовок – практичное решение для увеличения полезной площади без значительных затрат на капитальное строительство. При этом важно учитывать не только прочность конструкции, но и особенности фундамента, тип каркаса, а также погодные условия региона эксплуатации.
Жесткое соединение металлических бытовок чаще всего осуществляется с помощью сварки. Каркасы привариваются по углам и стыковочным профилям, что обеспечивает надежную фиксацию и устойчивость конструкции к деформации. Этот метод рекомендуется при стационарной установке на длительный срок.
Для временных или разборных соединений применяются болтовые соединения. Используются уголки или монтажные пластины, фиксирующие каркасы между собой. Это решение особенно актуально при транспортировке или необходимости последующего демонтажа.
Если требуется обеспечить герметичность и теплоизоляцию между модулями, применяют сэндвич-панели или монтажные вставки из ППУ с герметиком. При этом важно учитывать компенсационные зазоры для предотвращения деформаций при сезонных колебаниях температуры.
Особое внимание следует уделить выравниванию основания. Бытовки должны быть установлены на едином фундаменте – ленточном или свайном – с допуском по уровню не более 5 мм. Это обеспечивает равномерное распределение нагрузки и исключает перекос конструкции после соединения.
Подготовка основания для соединения двух бытовок
Надёжное основание критично для безопасного и долговечного соединения двух бытовок. Перед началом монтажных работ необходимо обеспечить точную геометрию, устойчивость к нагрузкам и защиту от влаги.
- Выбор типа основания зависит от грунта и массы конструкции. Для большинства случаев подходят:
- бетонные блоки – минимум 4 под каждую бытовку, равномерно распределённые по периметру и в центре;

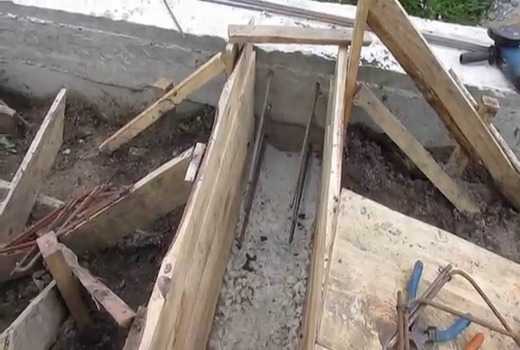

- ленточный фундамент – предпочтителен при объединении в единую конструкцию с утеплением и постоянным использованием;
- винтовые сваи – актуальны при неровном рельефе и слабом грунте.
- Перед укладкой фундамента:
- Удалить верхний плодородный слой почвы на глубину не менее 20 см.
- Уплотнить грунт виброплитой или трамбовкой.
- Организовать дренаж – гравийная подушка толщиной не менее 15 см с геотекстилем.
- Проверка уровня:
- Основание должно иметь отклонение не более 5 мм по всей длине.
- Плоскости под обе бытовки выравниваются в одной горизонтали для исключения перекосов при стыковке.
- Гидроизоляция:
- Между бытовками и основанием укладывается рубероид или технониколь в два слоя.
- Особенно важно при использовании бетонных блоков или ленты.
Грамотно подготовленное основание предотвращает деформации, продлевает срок службы конструкции и упрощает дальнейшие этапы соединения бытовок.
Выравнивание уровней полов и потолков в стыкуемых бытовках
Перед соединением двух бытовок необходимо замерить разницу по высоте полов с точностью до миллиметра. Для этого используют лазерный уровень или нивелир. Если расхождение превышает 5 мм, требуется выравнивание.
Полы выравниваются либо поднятием ниже расположенного модуля с помощью регулируемых опор, либо укладкой компенсационных подкладок (резина, влагостойкая фанера, оцинкованный металл). При перепаде более 20 мм оптимально демонтировать настил и выровнять лаги. При этом важно обеспечить равномерное распределение нагрузки на основание бытовок во избежание перекоса.
Потолки выравниваются после фиксации уровней полов. Если потолочные панели не совпадают по высоте, корректировка возможна за счёт подгонки потолочных направляющих или установки декоративных накладок в зоне стыка. При использовании каркасных систем допускается частичный демонтаж верхней обвязки для перенастройки уровня потолка.
Рекомендация: после механической корректировки необходимо герметизировать стыки монтажной пеной и герметиком, особенно в зоне потолка, чтобы избежать теплопотерь и проникновения влаги.
Соединение бытовок с помощью металлического каркаса
Металлический каркас используется для создания жесткой связи между двумя бытовками, особенно при установке на длительный срок или при необходимости устройства общей крыши и прохода. Такой способ обеспечивает высокую устойчивость конструкции к ветровым и снеговым нагрузкам.
Каркас изготавливается из стального профиля (чаще всего используется швеллер 100×50 мм или профильная труба 60×60 мм). Металлоконструкции свариваются в замкнутый контур, охватывая сопрягаемые стороны обеих бытовок. Минимальная толщина стенки профиля – 3 мм.
Каркас крепится к силовым элементам бытовок – обычно это угловые стойки и основание. Используются болтовые соединения класса прочности не ниже 8.8 или сварка с последующей антикоррозионной обработкой швов. Обязательно применение анкерных болтов при креплении к фундаменту.
После установки каркаса швы между бытовками герметизируются монтажной пеной или бутил-каучуковой лентой, а затем закрываются металлическими нащельниками толщиной от 1 мм. Это исключает попадание влаги и снижает теплопотери.
Рекомендуется предусмотреть вентиляционные зазоры, если между блоками остаётся закрытое пространство. Также возможно интегрировать внутренние перегородки и утеплённые соединительные переходы, особенно при эксплуатации в зимний период.
Важно: перед сваркой или сборкой каркаса бытовки должны быть выровнены по горизонтали и вертикали. Неровности приведут к перекосам, затрудняющим монтаж и дальнейшую эксплуатацию.
Применение болтовых и сварных креплений между каркасами
Соединение двух бытовок по каркасу требует точного подхода к выбору крепежных элементов. Болтовые и сварные соединения обеспечивают жесткость и долговечность конструкции, однако каждый способ имеет особенности, влияющие на технологию монтажа и последующую эксплуатацию.
- Болтовое соединение удобно при необходимости демонтажа или перемещения конструкции. Используются болты класса прочности не ниже 8.8, диаметр – от 10 мм. Для соединения стальных уголков и швеллеров каркаса предварительно сверлятся отверстия с зазором до 1 мм от диаметра болта. Применение гаек с нейлоновыми вставками (самоконтрящихся) предотвращает ослабление соединения при вибрациях.
- Шаг крепления не должен превышать 500 мм по горизонтали и 300 мм по вертикали. В угловых и стыковочных зонах – не более 150 мм. При наличии усиленных элементов (дополнительные ребра, стойки) болты устанавливаются в местах их пересечения с основной рамой.
- Сварка применяется при постоянной установке бытовок. Для соединения каркасов используется ручная дуговая сварка с электродами типа МР-3 или УОНИ 13/55. Толщина провариваемых элементов – не менее 3 мм, глубина провара – до 2/3 толщины металла.
- Контроль шва проводится визуально и с помощью простого испытания на удар – легкое простукивание кувалдой по соединению не должно вызывать трещин. Особое внимание – местам сопряжения вертикальных стоек и горизонтальных балок.
- Комбинированный метод – сварка внутренних элементов и болтовое соединение наружного пояса – позволяет достичь максимальной прочности с возможностью частичного демонтажа.
Перед началом работ необходимо обеспечить точную геометрию стыкуемых каркасов. Смещение более 5 мм приводит к недопустимому перекосу и напряжениям в соединениях. При сварке – обязательное использование заземления и защитных экранов при работе вблизи утеплителей и электропроводки.
Герметизация стыков между бытовками от влаги и ветра
Перед нанесением герметика поверхности необходимо очистить от пыли, ржавчины и остатков монтажных материалов. Щели шириной до 10 мм заполняются полиуретановым герметиком глубиной не менее 5 мм. Для зазоров от 10 до 20 мм сначала укладывается герметизирующий шнур (например, ВИЛАФОМ), затем наносится герметик толщиной не менее 8 мм.
Все наружные швы дополнительно закрываются оцинкованным нащельником шириной не менее 100 мм. Он крепится саморезами с шагом 150 мм, предварительно под нащельник укладывается слой бутилкаучуковой ленты шириной 50 мм для обеспечения герметичности по всей длине стыка.
В местах сопряжения крыш необходимо использовать кровельные фартуки из оцинкованной стали с герметизирующей прокладкой. Крепление выполняется сквозь уплотнитель, чтобы избежать протечек при косом дожде и таянии снега.
Для защиты от продувания углов соединения бытовок применяются металлические уголки с внутренним заполнением герметиком. Монтаж производится с обязательным прижимом к поверхности, исключающим образование воздушных полостей.
Объединение электросетей и прокладка кабелей между модулями
Для надежного объединения электросетей двух бытовок необходимо обеспечить непрерывность заземления и правильное распределение нагрузки. Рекомендуется использовать трехжильный кабель с сечением жил, соответствующим максимальной суммарной мощности оборудования в обоих модулях. Минимальное сечение для силовых линий – 4 мм² медь, для освещения – 1,5 мм².
Кабели прокладываются в защитных гофротрубах или металлических лотках для предотвращения механических повреждений и облегчения замены. Соединение электросетей выполняется через распределительные коробки, расположенные на границе модулей, с применением клеммников с винтовым креплением, обеспечивающих надежный контакт и возможность обслуживания.
Заземляющий провод прокладывается отдельно, соединяясь с общей системой заземления каждого модуля. Особое внимание уделяется качеству контактов и отсутствию коррозии на клеммах. Для защиты линии рекомендуется установка УЗО с током срабатывания не более 30 мА и автоматических выключателей с номиналом, рассчитанным под суммарную нагрузку.
При прокладке кабелей между бытовками важно учитывать температурный режим и влажность. Используйте кабели с изоляцией класса не ниже НГ-LS для предотвращения распространения огня. Для внешней прокладки допускается монтаж с применением герметичных кабель-каналов или гофрированной трубы с защитой от ультрафиолета.
Организация внутреннего прохода между бытовками
Для создания внутреннего прохода между двумя бытовками важно заранее определить место стыковки с учётом функциональной нагрузки и удобства перемещения. Оптимально располагать проход на средней линии соединения, чтобы обеспечить равномерное распределение нагрузки на конструкции.
Вырезы в стенах бытовок выполняются с применением электроинструментов, таких как болгарка или ленточная пила, с последующей обработкой кромок антикоррозийным составом и герметиком для предотвращения влаги и деформаций. Размер прохода рекомендуется делать не менее 80 см в ширину и 190 см в высоту, чтобы обеспечить комфортное перемещение и соответствие санитарным нормам.
Для обеспечения жёсткости конструкции вокруг проема необходимо установить усиленные рамы из металла или деревянных брусьев, закреплённых анкерами или саморезами с обеих сторон стен бытовок. Усиление предотвращает ослабление несущих элементов и сохраняет герметичность соединения.
Соединение внутреннего пространства бытовок осуществляется через установку распашных или раздвижных дверей, которые монтируются на рамы. Для защиты от ветра и пыли применяются уплотнительные резиновые полосы или поролоновые прокладки по периметру дверного проема.
Дополнительно рекомендуется предусмотреть порог высотой 2-5 см, предотвращающий проникновение воды и обеспечивающий переход между полами бытовок с разным уровнем. Для улучшения теплоизоляции и звукоизоляции в месте прохода можно использовать утеплённые дверные блоки с металлическим или пластиковым покрытием.
Отделка внешних швов для улучшения теплоизоляции и внешнего вида
Для обеспечения эффективной теплоизоляции стыков между бытовками необходимо использовать герметики с высокой адгезией и морозостойкостью. Рекомендуется применять полиуретановые или силиконовые герметики, сохраняющие эластичность при температурах от -40 до +80 °C. Перед нанесением герметика поверхность шва тщательно очищают от пыли, влаги и масел, чтобы предотвратить отслоение.
После герметизации швов для повышения декоративных качеств применяют фасадные ленты или специальные накладки из алюминия или ПВХ, устойчивые к ультрафиолету и механическим повреждениям. Их монтаж осуществляется с использованием клеевых составов на акриловой основе, обеспечивающих надежное сцепление с внешними поверхностями бытовок.
Для дополнительного утепления рекомендуют прокладывать между стыками теплоизоляционные материалы с низкой теплопроводностью – минеральную вату плотностью не менее 50 кг/м³ или пенополиуретан толщиной 20-30 мм. Эти материалы устанавливаются до герметизации и накладок, исключая появление мостиков холода.
Все этапы отделки швов следует проводить при температуре окружающей среды от +5 до +30 °C и относительной влажности не выше 70%, что обеспечивает полное затвердевание герметика и долговечность соединения. Контроль качества производится визуальным осмотром на отсутствие трещин и тестом на водонепроницаемость.
Вопрос-ответ:
Какие способы соединения бытовок между собой существуют?
Существует несколько методов, позволяющих надежно соединить две бытовки. Например, можно использовать металлические уголки и болты, которые фиксируют конструкции друг к другу. Ещё распространён способ с помощью сварки — соединение металлических рам. Иногда применяют специальные замки и зажимы, которые обеспечивают устойчивость и облегчают разборку. Выбор способа зависит от целей, нагрузки и необходимости быстрого монтажа или демонтажа.
Как обеспечить герметичное соединение между двумя бытовками?
Для герметичности соединения важно тщательно обработать стыки уплотнителем, например, резиновым или силиконовым. Также рекомендуется использовать специальные герметики, которые защищают от попадания влаги и ветра. При монтаже нужно тщательно выровнять поверхности и проверить, чтобы между бытовками не было щелей. Если применяются металлические крепления, места соединений можно дополнительно изолировать лентами или прокладками.
Можно ли соединить бытовки так, чтобы конструкция оставалась мобильной?
Да, для таких целей применяют разборные крепежи — болты с гайками или специальные зажимы. Они позволяют быстро соединять и разъединять бытовки, что удобно при необходимости перевозки или временного объединения. Важно при этом следить, чтобы крепления были достаточно прочными, чтобы избежать смещения или деформаций при транспортировке или эксплуатации.
Как правильно подготовить поверхности бытовок перед их соединением?
Перед соединением поверхности необходимо очистить от грязи, пыли и ржавчины. Если соединение будет сварным, металлы следует обработать шлифовальной машинкой для обеспечения хорошего контакта. В местах, где будут крепления, стоит нанести антикоррозийное покрытие или краску. При использовании крепежных элементов нужно проверить, чтобы отверстия совпадали, и при необходимости их подкорректировать.
Какие ошибки чаще всего допускают при объединении двух бытовок?
Часто допускают неточное совмещение конструкций, из-за чего образуются щели или деформации. Иногда недостаточно тщательно фиксируют крепежные элементы, что приводит к расшатыванию. Ещё одна ошибка — отсутствие герметизации стыков, что вызывает проникновение влаги внутрь. Кроме того, нередко забывают обработать металлические части защитными средствами от коррозии, что сокращает срок службы соединения.
Какими способами можно надежно соединить две бытовки между собой?
Существует несколько методов соединения бытовок, среди которых наиболее распространены: сварка металлических каркасов для создания жесткого и долговечного соединения; использование металлических уголков и крепежей, позволяющих скрепить конструкции без изменений в конструкции; а также монтаж между бытовками переходных площадок или коридоров для удобства перемещения. Выбор способа зависит от задач, которые ставятся перед конструкцией, а также от условий эксплуатации и бюджета.
