Как провести кабель через стену

Прокладка кабеля через стену требует соблюдения технических норм, обеспечивающих безопасность и долговечность проводки. Важно учитывать толщину стены, материал конструкции и тип кабеля. Для кирпичных и бетонных стен оптимально использовать гофрированные или металлические трубы, обеспечивающие защиту от механических повреждений и влаги.

Диаметр отверстия должен превышать диаметр кабеля или трубы минимум на 20%, чтобы избежать напряжений на изоляцию и обеспечить возможность теплоотвода. В местах прохода через стену обязательно применение герметиков или специальных уплотнителей, препятствующих проникновению пыли и влаги.

Кабель необходимо прокладывать с соблюдением минимальных радиусов изгиба, указанных производителем, чтобы исключить повреждение жил. Электропроводка через стены в жилых помещениях должна выполняться с заземлением и обязательным заземляющим контуром, особенно при использовании металлических элементов.

При прокладке кабеля через капитальные стены рекомендуется использовать метод штробления с последующим восстановлением покрытия, либо сверление с установкой гильз. Важно предусмотреть возможность замены кабеля без разрушения стены, используя съёмные конструкции или специальные кабель-каналы.

Выбор подходящего места для прохода кабеля

Оптимальное место для прокладки кабеля через стену определяется исходя из нескольких технических параметров. Во-первых, толщина стены должна позволять разместить гофру или трубку с запасом не менее 20 мм по диаметру, чтобы избежать заломов и повреждений изоляции.

Во-вторых, точка прохода должна находиться минимум в 15 см от электропроводки и трубопроводов с водой или газом, чтобы исключить электромагнитные помехи и риск коррозии. Важно избегать мест с высокой влажностью и перепадами температуры, например, около оконных откосов или вентиляционных каналов.

Выбор высоты установки зависит от назначения кабеля: для розеток – 30-40 см от пола, для освещения – не ниже 2,2 м. При проходе через стены из несущих материалов рекомендуется сверлить отверстия не ближе 50 см от углов, чтобы не ослабить конструкцию.

Рекомендуется предварительно проверить наличие скрытых коммуникаций с помощью детектора, чтобы избежать повреждений и соблюсти нормы безопасности. Учитывайте направление будущей прокладки кабеля, чтобы минимизировать длину и количество изгибов, снижая потери сигнала и износ изоляции.

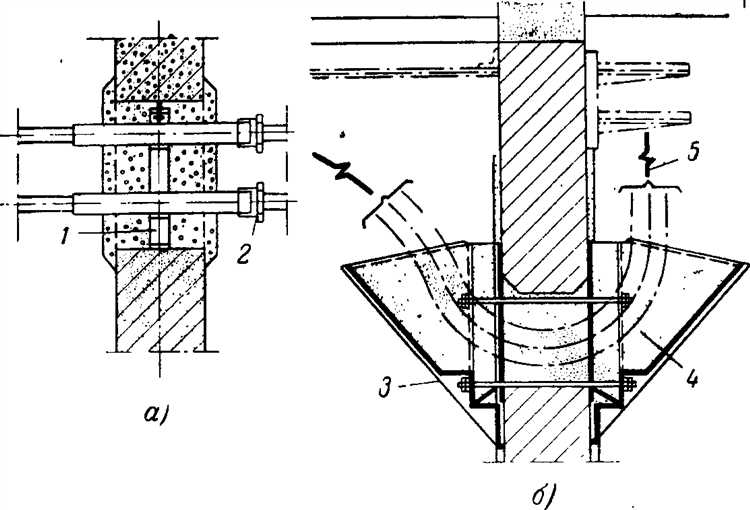

Подготовка отверстия в стене для кабеля

Отверстие под кабель следует сверлить диаметром на 10–15 мм больше внешнего диаметра защитной гофры или трубы. Для бетона и кирпича применяется ударная дрель или перфоратор с буром соответствующего диаметра. Важно выдержать прямой угол к плоскости стены для упрощения прокладки и герметизации.

Перед сверлением необходимо определить оптимальное место с учётом минимального вмешательства в конструкцию и отсутствия скрытых коммуникаций. Проверка проводится с помощью детектора проводки и труб.

Глубина отверстия должна превышать толщину стены минимум на 5 см, чтобы обеспечить место для установки гильзы или защитной трубы. Если стена облицована гипсокартоном, предварительно вырезают отверстие соответствующего размера, чтобы избежать растрескивания поверхности.

Для защиты кабеля рекомендуется вставить пластиковую или металлическую гильзу, закреплённую с помощью быстротвердеющего раствора или монтажной пены. Гильза предотвращает повреждения и упрощает замену кабеля при необходимости.

После установки гильзы зазор между ней и стеной герметизируют с помощью силиконового герметика или монтажной пены, исключая попадание влаги и пыли. Если прокладка наружная, следует дополнительно использовать антикоррозийные материалы для защиты гильзы.

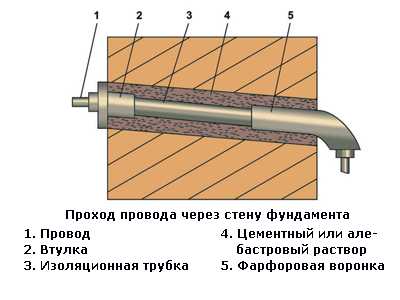

Использование металлических и пластиковых гильз

Гильзы применяются для защиты кабеля при прохождении через стены, предотвращая механические повреждения и обеспечивая соблюдение противопожарных норм.

Металлические гильзы изготавливают из оцинкованной стали или алюминия. Они обеспечивают высокую механическую прочность и эффективный экран электромагнитных помех. Пластиковые гильзы, как правило, из ПВХ, обладают стойкостью к коррозии и не проводят ток, что снижает риск замыкания.

1. Выбор диаметра гильзы должен превышать диаметр прокладываемого кабеля на 10–20% для облегчения установки и исключения повреждений изоляции.
2. При использовании металлических гильз необходимо заземление корпуса для исключения потенциала на поверхности и обеспечения безопасности.
3. Пластиковые гильзы рекомендуется применять в помещениях с повышенной влажностью и коррозионной активностью среды.
4. Для монтажа гильзы в отверстии стены используют цементный раствор, монтажную пену или специальные герметики, обеспечивающие плотное крепление и предотвращение попадания влаги.
5. В местах прохождения гильз через ограждающие конструкции с пожарным сопротивлением требуется использование противопожарных вставок или герметиков, сертифицированных по пожарным нормам.
6. Гильзы должны выступать за поверхность стены не менее чем на 20 мм для удобства подсоединения и предотвращения повреждений кабеля при монтаже розеток или выключателей.

При прокладке внутри гильзы кабель не должен иметь острых изгибов и натяжения. Рекомендуется проверять целостность изоляции после установки.

Способы герметизации прохода кабеля через стену

Герметизация кабельного прохода необходима для защиты от влаги, пыли, сквозняков и сохранения огнестойкости стены. Основные методы зависят от материала стены и условий эксплуатации.

Минеральная вата с монтажной пеной подходит для кирпичных и бетонных стен. Сначала кабель прокладывают через отверстие, затем вокруг кабеля укладывают минеральную вату, которая обеспечивает термоизоляцию и огнестойкость. Для окончательной герметизации используют монтажную пену, заполняя оставшееся пространство. После затвердевания излишки пены срезают.

Огнестойкие уплотнительные гели и мастики применяются в помещениях с высокими требованиями пожарной безопасности. Гель наносится вокруг кабеля, создавая эластичное и стойкое к огню уплотнение, предотвращающее распространение пламени и дыма через стену.

Резиновые или силиконовые уплотнительные манжеты устанавливают в пластиковые или металлические гильзы, вставленные в стену. Манжета плотно охватывает кабель и заполняет пространство гильзы, обеспечивая влагонепроницаемость и механическую защиту.

Полиуретановая монтажная пена с добавками применяется для герметизации проходов в деревянных конструкциях. Пена обладает хорошей адгезией к дереву и кабелю, предотвращая проникновение насекомых и влаги, при этом не деформируя стену.

Запрещается оставлять зазоры без заполнения или использовать обычный цемент без добавок, так как это приводит к трещинам и ухудшению герметичности со временем.

Правила безопасности при сверлении и прокладке

Перед началом сверления необходимо отключить электричество в зоне работ, чтобы исключить риск поражения током при случайном повреждении проводки. Для контроля отключения используйте фазоуказатель или тестер.

Проверка стены на скрытые коммуникации проводится с помощью детектора проводки и труб. Если обнаружены металлические или пластиковые элементы, выбирайте участок для сверления с минимальным риском повреждения.

Выбор сверла и режима работы зависит от материала стены. Для бетонных и кирпичных стен используйте ударное сверло и перфоратор, для гипсокартона – обычное сверло без удара. Диаметр отверстия должен соответствовать диаметру кабель-канала или гофры, чтобы избежать лишних зазоров.

Защита органов дыхания и глаз обязательна. Используйте респиратор с фильтром для пыли и защитные очки, так как бетонная и кирпичная пыль вредна и может вызвать раздражение глаз и дыхательных путей.

Контроль глубины сверления необходим для предотвращения выхода сверла за толщину стены и повреждения скрытых коммуникаций или соседних помещений. Используйте ограничитель на сверле или маркер на сверле для точного контроля.

Крепление кабеля

Не допускается сверление в сырых местах без предварительной обработки стен гидроизоляцией. Это предотвращает появление плесени и коррозии металлических частей креплений.

Использование средств индивидуальной защиты – перчаток с антивибрационными свойствами для снижения нагрузки на кисти и слуховых защитных наушников при работе с перфоратором сводит к минимуму профессиональные риски.

Техника протягивания кабеля через подготовленное отверстие

Для безопасного и эффективного протягивания кабеля через стену важно соблюдать последовательность действий и учитывать особенности материала стены и типа кабеля.

1. Подготовка отверстия: отверстие должно быть обработано анкерной втулкой или гильзой из пластика либо металла с внутренним диаметром на 2-3 мм больше диаметра кабеля. Это предотвращает повреждение изоляции при трении.
2. Использование протяжки: предварительно через отверстие пропускают пластиковую или стальную протяжку длиной не менее 1,5 метра. Для толстых кабелей рекомендуют трос из нержавеющей стали с карабином на конце.
3. Фиксация кабеля: конец кабеля закрепляют к протяжке с помощью изоляционной ленты или специальных соединительных муфт, чтобы обеспечить плавное прохождение и избежать зацеплений.
4. Плавное протягивание: кабель протягивают равномерно, без резких рывков. Для длинных участков или нескольких кабелей используют смазку на основе силикона, совместимую с изоляцией.
5. Контроль натяжения: натяжение кабеля не должно превышать 15 Н (около 1,5 кгс) для медных жил 2,5 мм² и пропорционально увеличиваться с сечением. Избыточное усилие приведет к повреждению жил и изоляции.
6. Защита после протягивания: с обеих сторон отверстия устанавливают уплотнители или герметики для предотвращения попадания пыли, влаги и механических повреждений.

Соблюдение этих рекомендаций обеспечивает надежную прокладку кабеля с минимальным риском повреждений и гарантирует долговечность электрической сети.

Особенности прокладки кабеля в стенах из разных материалов

В бетонных стенах кабель прокладывают через заранее подготовленные штробы или используют гофрированные трубы с минимальным диаметром 20 мм. При сверлении отверстий предпочтительнее применять коронки по бетону, чтобы избежать трещин. Кабель должен иметь защиту от механических повреждений, особенно при прохождении через пустоты и стыки.

В кирпичных стенах допускается прокладка в кирпичной кладке, но только в гофротрубах или металлических трубах для предотвращения повреждений и контакта с влагой. Отверстия должны быть обработаны антисептиком и герметизированы цементным раствором или монтажной пеной с огнезащитными добавками.

В деревянных конструкциях обязательно применение негорючих гофротруб и зазоров для вентиляции, чтобы избежать накопления тепла и возгорания. Отверстия делают с помощью сверл с диаметром на 2–3 мм больше, чем диаметр трубы, чтобы компенсировать тепловое расширение материала. Кабели с медной жилой рекомендуют защищать дополнительной изоляцией от воздействия смол и влаги.

В гипсокартонных перегородках кабель прокладывают в пластиковых или металлических трубах, закрепленных внутри каркаса. Следует избегать прямого контакта кабеля с гипсокартоном, чтобы предотвратить повреждения при монтажных работах. Допускается применение кабель-каналов, обеспечивающих легкий доступ для замены и ремонта.

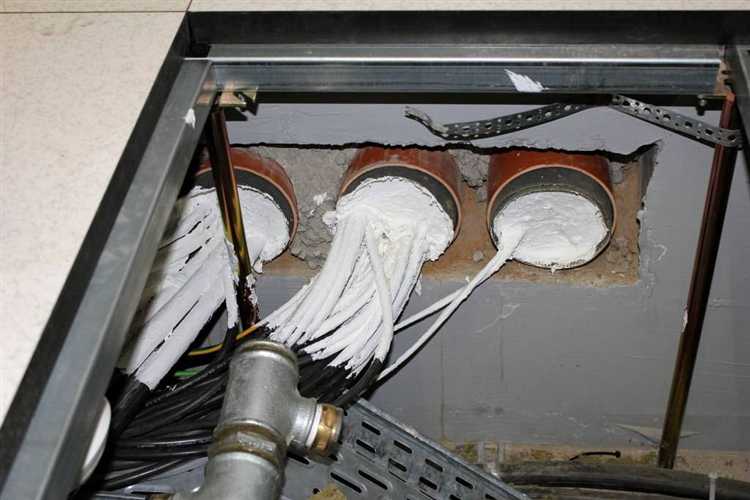

Использование защитных элементов для предотвращения повреждений кабеля

Гильзы из ПВХ или полиэтилена используются при прокладке в бетонных и кирпичных конструкциях. Они обеспечивают гладкую поверхность сквозного отверстия и снижают трение, предотвращая изломы и потертости кабеля. Диаметр гильзы должен превышать толщину кабеля минимум на 10 мм для свободного размещения и облегчения замены.

Металлические втулки применяются в местах, подверженных вибрации или внешним воздействиям, например, возле дверных проёмов и коммуникационных шахт. Они устойчивы к механическим нагрузкам и защищают кабель от разрывов и повреждений из-за сдвигов стены.

Для дополнительной защиты на участках с острыми краями отверстий рекомендуются резиновые или силиконовые уплотнители. Они предотвращают перетирание изоляции при температурных расширениях и вибрациях.

Важно соблюдать правильный монтаж защитных элементов: гильза или втулка должны быть закреплены жёстко, исключая смещение при усадке здания или внешних нагрузках. Заполнение пустот вокруг кабеля негорючими герметиками усиливает защиту от влаги и пыли, сохраняя электрическую целостность.

Использование описанных средств гарантирует долговечность прокладки и снижает риск коротких замыканий, что особенно важно в скрытых и труднодоступных местах.

Вопрос-ответ:

Какие инструменты нужны для прокладки кабеля через стену?

Для прокладки кабеля через стену обычно используют перфоратор или дрель с коронкой подходящего диаметра, а также защитные трубы или гофры для кабеля. Дополнительно могут потребоваться отвес, рулетка, уровень и герметик для уплотнения отверстия после прокладки.

Как правильно выбрать место для отверстия в стене под кабель?

Место для отверстия стоит выбирать с учётом удобства прокладки и дальнейшей эксплуатации кабеля. Необходимо избегать зон с электропроводкой и водопроводом, а также учитывать толщину стены и материал. Лучше делать отверстие внизу стены, ближе к полу, чтобы кабель не мешал и был менее заметен.

Можно ли просто проделать отверстие и протянуть кабель без дополнительных защитных элементов?

Так делать не рекомендуется. Кабель следует защищать, прокладывая его в специальной трубе или гофре, чтобы избежать повреждений из-за трения о стену, влаги или химического воздействия. Также это облегчает замену кабеля в будущем и снижает риск короткого замыкания.

Какие правила безопасности нужно соблюдать при прокладке кабеля через стену?

Важно отключить электричество перед началом работ, чтобы избежать поражения током. При сверлении использовать защитные очки и перчатки. Необходимо избегать повреждения несущих конструкций и скрытых коммуникаций. После прокладки кабеля отверстие нужно тщательно загерметизировать, чтобы не попадала влага и не нарушалась звукоизоляция.

Как герметизировать отверстие после прокладки кабеля через стену?

Отверстие обычно заполняют монтажной пеной или специальным герметиком на основе силикона. Если используется труба или гофра, то вокруг неё тоже наносится герметик для предотвращения попадания влаги и пыли. После высыхания герметика лишние излишки аккуратно срезают, а поверхность можно покрасить или отделать под цвет стены.

Какие материалы нужны для прокладки кабеля через стену, чтобы не повредить проводку и саму стену?

Для прокладки кабеля через стену обычно используют специальные гофрированные трубы или кабель-каналы, которые защищают провод от механических повреждений и влаги. Также понадобятся крепежные элементы, герметик для заделки отверстия и изолента для дополнительной защиты соединений. При работе важно применять дрель с коронкой нужного диаметра, чтобы сделать аккуратное отверстие в стене. Использование таких материалов помогает сохранить целостность стены и продлить срок службы проводки.
