Как заземлить полотенцесушитель из нержавейки водяной

Полотенцесушители из нержавеющей стали, подключённые к системе горячего водоснабжения, часто ошибочно воспринимаются как не требующие заземления. Однако в условиях многоквартирного дома наличие потенциала на корпусе устройства из-за блуждающих токов или утечек с соседнего оборудования – не редкость. Это создаёт потенциальную угрозу поражения электрическим током, особенно при контакте с мокрой кожей.

По нормативам ПУЭ (Правила устройства электроустановок), металлические элементы сантехнических систем, не являющиеся частью электроустановки, подлежат уравниванию потенциалов. Для водяного полотенцесушителя это означает обязательное подключение к системе уравнивания потенциалов через отдельный провод заземления, сечением не менее 4 мм² для меди или 10 мм² для стали, с использованием клемм или хомутов с антикоррозийной защитой.

Нельзя полагаться на соединение через резьбовые фитинги – в случае установки через диэлектрические вставки или пластиковые трубы контакт с потенциалом может нарушаться. Оптимальное решение – монтаж дополнительной клеммы на корпусе полотенцесушителя, если заводская не предусмотрена, с надёжной зачисткой поверхности и антикоррозийной защитой места соединения.

Важно: заземляющий провод должен прокладываться отдельно от водопроводных коммуникаций, не должен перегибаться и подвергаться механическим нагрузкам. Подключение – исключительно к главной шине уравнивания потенциалов, а не к заземляющему контакту розеток или трубам отопления. Несоблюдение этих требований снижает эффективность защиты и может привести к поражению током при возникновении аварийной ситуации.

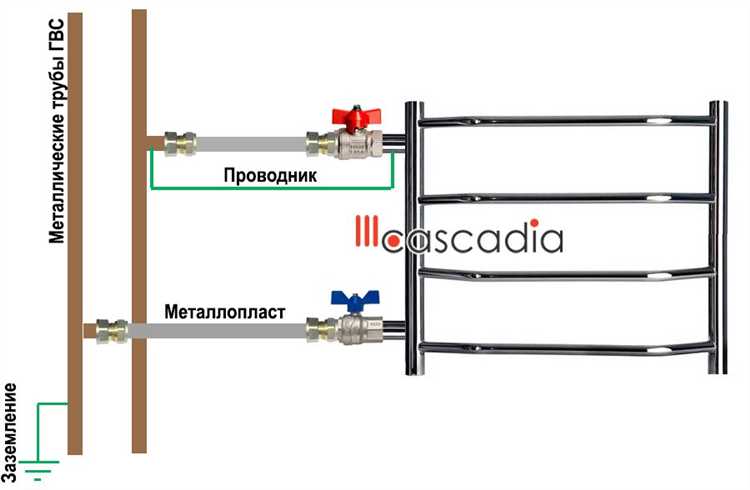

Нужно ли заземлять полотенцесушитель из нержавеющей стали в квартире

Заземление или подключение к системе уравнивания потенциалов обязательно, если полотенцесушитель установлен в санузле, где присутствуют другие металлические элементы (трубы, ванна, смесители). В противном случае существует риск поражения током при утечке напряжения.

Для подключения используется гибкий медный провод сечением не менее 4 мм², зафиксированный болтовым соединением с корпусом полотенцесушителя. Подключение выполняется к шине уравнивания потенциалов, установленной в электрощитке квартиры.

Если полотенцесушитель электрический, наличие заземляющего контакта обязательно. Запрещено подключение к розетке без заземления или через удлинитель без соответствующего контура. В этом случае нарушаются требования ПУЭ п. 7.1.88 и ГОСТ Р 50571.11-96.

Монтаж и подключение заземления должен выполнять квалифицированный электрик с допуском не ниже III группы по электробезопасности. Самостоятельное подключение без тестирования сопротивления заземляющего проводника недопустимо.

Тип полотенцесушителя	Наличие заземления	Требование
Водяной (подключён к стояку)	Уравнивание потенциалов	Обязательно
Электрический	Полноценное заземление	Обязательно
Комбинированный	Обе меры защиты	Обязательно

Отсутствие заземления влечёт административную и уголовную ответственность при возникновении инцидента. Установка без соблюдения требований нарушает СНиП 31-01-2003 и ПУЭ 7-го издания.

Какие нормативные документы регулируют заземление полотенцесушителя

Заземление водяного полотенцесушителя из нержавеющей стали регулируется следующими основными нормативными документами:

ПУЭ (Правила устройства электроустановок), глава 1.7. В разделе, посвящённом заземляющим устройствам и занулению, указаны требования к обеспечению электрической безопасности при эксплуатации металлических элементов сантехники, включая полотенцесушители.

ГОСТ Р 50571.16-2013 (МЭК 60364-5-54:2011) – «Электроустановки зданий. Часть 5-54. Выбор и монтаж электрооборудования. Защита в электрических системах». В документе регламентируются методы заземления и защитные меры для металлических конструкций в санитарных зонах.

СП 31-110-2003 – «Проектирование и монтаж внутренних санитарно-технических систем». Содержит требования к электроизоляции и обеспечению защитного заземления сантехнических приборов в жилых и общественных зданиях.

Правила технической эксплуатации электроустановок потребителей (ПТЭЭП)

При монтаже заземления полотенцесушителя следует строго соблюдать указанные стандарты, особенно уделяя внимание целостности защитного проводника, надежности соединений и измерению сопротивления заземления, которое должно быть не выше нормативного значения, установленного для конкретного объекта.

Когда заземление обязательно при замене старого полотенцесушителя

Заземление водяного полотенцесушителя из нержавеющей стали необходимо в нескольких конкретных случаях. Во-первых, если замена затрагивает полотенцесушитель с металлическими элементами, соединёнными с электрическими приборами, например, с нагревательным элементом или встроенным электронагревателем. В таких системах отсутствие заземления увеличивает риск поражения электрическим током при пробое изоляции.

Во-вторых, при монтаже нового полотенцесушителя на старую металлическую систему отопления, если ранее отсутствовало или было нарушено заземление, его необходимо восстановить и обязательно подключить к контуру заземления. Это предотвратит появление токов утечки и обеспечит защиту от коррозии.

Обязательным условием является наличие УЗО или автоматического выключателя с защитой от токов утечки, при этом сам полотенцесушитель должен быть надёжно заземлён для корректной работы защитных устройств.

Если в жилом помещении предусмотрена отдельная система заземления для сантехнического оборудования, полотенцесушитель должен быть подключён именно к ней. Игнорирование этого правила может привести к нарушению нормативов ПУЭ (Правила устройства электроустановок) и увеличить вероятность возникновения аварийных ситуаций.

Особое внимание уделяется случаям, когда полотенцесушитель расположен в помещениях с повышенной влажностью (ванные комнаты, душевые). В таких условиях даже минимальные дефекты изоляции способны привести к поражению электрическим током без надёжного заземления.

Как определить, есть ли заземление в системе водоснабжения

Для проверки наличия заземления в системе водоснабжения необходимо сначала локализовать распределительный щит или электрощит, к которому подключена сантехника. Осмотрите соединения нулевого и защитного проводников – наличие зеленого или желто-зеленого провода указывает на заземление.

Используйте мультиметр с функцией измерения сопротивления между корпусом водяного полотенцесушителя и заземляющим проводником. Значение ниже 1 Ом свидетельствует о надежном заземлении. Если сопротивление значительно выше или прибор показывает разрыв цепи, заземление отсутствует либо нарушено.

При отсутствии доступа к электрощиту можно проверить наличие заземления через розетки в помещении, используя индикаторную отвертку или специальный тестер. Наличие заземляющего контакта в розетке косвенно указывает на заземленную систему.

Для более точной проверки рекомендуется вызвать квалифицированного электрика с приборами измерения сопротивления изоляции и заземления (например, мегаомметром), который проведет замеры по ГОСТ и нормативам ПУЭ.

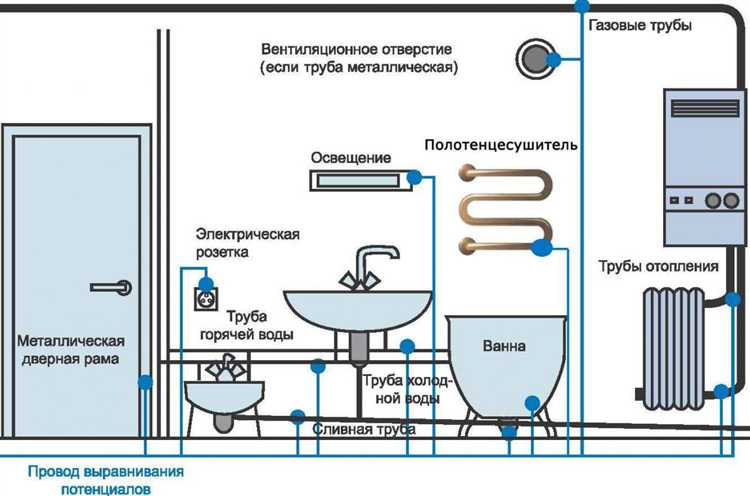

Подключение полотенцесушителя к системе уравнивания потенциалов

Для надежного заземления водяного полотенцесушителя из нержавеющей стали необходимо обеспечить его подключение к системе уравнивания потенциалов (СУП). Это позволяет избежать потенциальной разности напряжений и минимизировать риск поражения электрическим током.

Подключение выполняется путем присоединения специального проводника из меди сечением не менее 6 мм² к металлическому корпусу полотенцесушителя. Место подключения должно быть обработано до металлического блеска – удалена лакокрасочная или иная изоляционная пленка. Рекомендуется использовать клемму с винтовым зажимом или сварное соединение для обеспечения надежного контакта.

Далее проводник соединяется с главной шиной уравнивания потенциалов, расположенной в электрощите или распределительном шкафу. При отсутствии СУП необходимо создать заземляющий контур, соответствующий требованиям ПУЭ и местных нормативов.

Особое внимание уделяется длине и прокладке проводника: он должен иметь минимально возможную длину, прокладываться без острых изгибов и механических повреждений. Использование гибкого многожильного провода допускается только при обеспечении соответствующей надежности соединений.

Обязательной проверке подлежит сопротивление соединения. Оно должно быть не более 0,1 Ом, что подтверждается измерениями мультиметром или специализированным тестером. При превышении нормативного значения необходимо повторить зачистку контактов или заменить соединительный проводник.

Подключение полотенцесушителя к СУП улучшает электробезопасность и предотвращает коррозионные процессы, возникающие из-за гальванических токов, что значительно продлевает срок эксплуатации устройства.

Выбор провода и места подключения заземляющего контура

Для заземления полотенцесушителя из нержавеющей стали рекомендуется применять медный провод с сечением не менее 4 мм². Это обусловлено необходимостью обеспечения низкого сопротивления и надежности электрической защиты. Использование алюминиевых проводов недопустимо из-за их меньшей электропроводности и склонности к окислению.

Провод должен иметь изоляцию, устойчивую к воздействию влаги и высоких температур, например ПВ-3 или ПВ-1. При прокладке открытым способом следует использовать кабель с дополнительной защитой – например, в гофре или металлорукаве.

Точка подключения заземления выбирается на ближайшем к полотенцесушителю главном заземляющем контуре здания. Это может быть шина заземления в электрощитке или заземляющий провод, идущий от вводного устройства. Подключение следует выполнять через винтовой или клеммный зажим с надежным контактом без риска окисления и ослабления крепления.

Запрещено подключать заземляющий провод к системам водоснабжения, отопления или газовым трубам, так как это противоречит требованиям ПУЭ и повышает опасность поражения электрическим током. Для проверки качества контакта после монтажа рекомендуется измерить сопротивление заземления – оно должно быть не выше 4 Ом для жилых помещений.

Ошибки при заземлении, которые приводят к коррозии нержавейки

Некорректное заземление водяного полотенцесушителя из нержавеющей стали может вызвать локальную и межкристаллитную коррозию. Основные ошибки и их последствия:

Использование несоответствующих материалов для заземляющего контура. Применение медных проводников без гальванической развязки приводит к гальванической коррозии нержавейки из-за потенциала между металлами.

Отсутствие изоляции контактных соединений. Прямой контакт нержавейки с другими металлами (например, оцинкованной сталью или алюминием) без антикоррозионных прокладок провоцирует электрохимическую реакцию и разрушение поверхности.

Нарушение целостности пассивного слоя при монтаже. Механические повреждения или чрезмерное затягивание крепежа повреждают оксидный слой, делая поверхность уязвимой для коррозии в условиях влаги и электрохимических процессов.

Неправильный выбор точки заземления. Присоединение к зонам с повышенной влажностью или к элементам с высоким риском образования конденсата способствует развитию коррозионных очагов.

Отсутствие проверки сопротивления изоляции. Невыполнение тестов после монтажа приводит к незамеченным токам утечки, которые ускоряют электрохимическую деградацию нержавеющей поверхности.

Рекомендации для предотвращения коррозии:

Использовать заземляющие проводники из тех же или совместимых с нержавеющей сталью материалов, либо применять гальваническую развязку (например, латунные или стальные элементы с покрытием).

Обеспечить изоляцию контактных поверхностей с помощью уплотнительных прокладок из неметаллических материалов.

Монтаж производить с аккуратным соблюдением момента затяжки, избегая царапин и сколов.

Выбирать точки заземления в сухих, защищённых от конденсата местах.

Проводить обязательное измерение сопротивления изоляции после установки и периодически в эксплуатации.

Вопрос-ответ:

Почему важно заземлять водяной полотенцесушитель из нержавеющей стали?

Заземление водяного полотенцесушителя помогает снизить риск поражения электрическим током. Металлические конструкции могут накапливать статическое электричество или оказаться под напряжением из-за неисправностей в электропроводке. Правильно выполненное заземление обеспечивает безопасный путь для тока и защищает людей от возможных ударов током.

Как правильно выполнить заземление полотенцесушителя из нержавейки?

Для заземления обычно используется отдельный проводник, который подключается к корпусу полотенцесушителя и ведётся к общему контуру заземления в доме или квартире. Важно убедиться, что контакт между проводом и корпусом надежный, без коррозии и окисления. Рекомендуется применять специальные клеммы или зажимы из нержавеющей стали или меди. Также желательно проконсультироваться с электриком для соблюдения норм безопасности и стандартов.

Можно ли обойтись без заземления полотенцесушителя из нержавейки, если он подключен только к водопроводу?

Нет, водопроводные трубы не всегда обеспечивают надёжное и безопасное заземление. Кроме того, современная сантехника часто выполнена из пластика, который не проводит электричество. Поэтому не стоит полагаться только на водопровод для защиты от электрического удара. Отдельное заземление полотенцесушителя необходимо для безопасности.

Как понять, что заземление полотенцесушителя выполнено правильно?

Проверка может осуществляться с помощью мультиметра, который измерит сопротивление между корпусом полотенцесушителя и заземляющим контуром. Результат должен показывать низкое сопротивление, обычно не выше нескольких Ом. Также отсутствие искр и перебоев при эксплуатации, а главное — безопасность пользователей — подтверждают правильное заземление.

Какие опасности могут возникнуть при отсутствии заземления полотенцесушителя из нержавеющей стали?

Если заземление отсутствует, есть риск, что при повреждении изоляции или неисправности электропроводки корпус полотенцесушителя окажется под напряжением. При прикосновении к нему можно получить электрический удар. Это особенно опасно в ванной комнате, где повышенная влажность увеличивает вероятность поражения током. Кроме того, отсутствие заземления может привести к ускоренному износу оборудования и неисправностям.

Нужно ли заземлять водяной полотенцесушитель из нержавейки, и почему это важно?

Заземление полотенцесушителя из нержавеющей стали необходимо, так как металл проводит электрический ток. Если внутри системы произойдет короткое замыкание, корпус может стать опасным для касания, что создаст риск поражения электрическим током. Заземление обеспечивает безопасный путь для утечки тока, позволяя избежать несчастных случаев и повышая безопасность эксплуатации устройства.
