Качество крепления ступеней напрямую влияет на безопасность и долговечность деревянной лестницы. Тетива выполняет несущую функцию, а ступени передают на неё основную нагрузку. Ошибки в узле соединения могут привести к расшатыванию конструкции, скрипам и деформации древесины. Выбор метода крепления зависит от конструкции лестницы, толщины тетивы, типа древесины и предполагаемой нагрузки.
Наиболее распространённый способ – установка ступеней в выборку (паз) тетивы. Глубина выборки должна составлять не менее 30 мм, при этом оставшийся массив древесины тетивы не должен быть тоньше 40 мм, чтобы сохранить прочность элемента. Фиксация производится с помощью клея ПВА D3 или полиуретанового состава и саморезов под углом через тетиву. Шаг креплений – не менее двух на каждую сторону ступени.
Альтернативный способ – крепление с помощью металлических уголков. Их применяют, когда невозможно выполнить паз в тетиве, например, при использовании клеёной балки. Уголки устанавливаются снизу ступени и фиксируются к тетиве саморезами длиной не менее 50 мм. Для предотвращения скрипа рекомендуется прокладка из виброизолирующего материала между металлом и древесиной.
Дополнительную жёсткость конструкции обеспечивают деревянные шканты или нагели, устанавливаемые в предварительно просверленные отверстия. Диаметр шканта – 10–12 мм, глубина посадки – не менее 40 мм в каждую деталь. Клей при установке обязателен. Такой метод повышает устойчивость к поперечным нагрузкам и снижает риск смещения ступени со временем.

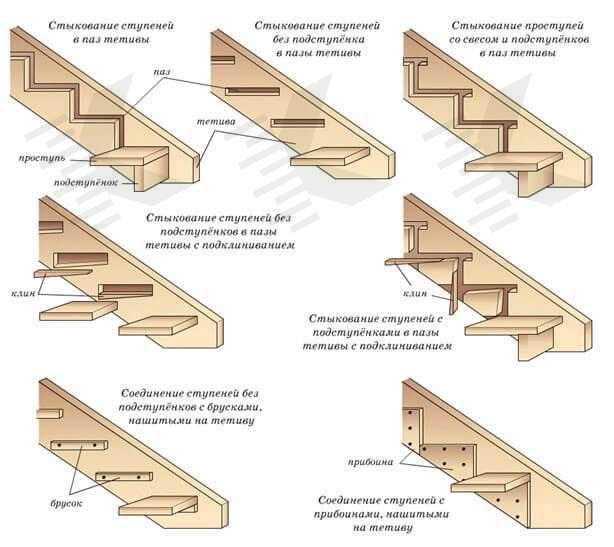

Выбор типа крепления: врезка, накладка или скрытый монтаж
Крепление ступеней к тетиве определяет не только внешний вид лестницы, но и её прочность, долговечность и акустическое поведение. Важно учитывать характеристики древесины, интенсивность эксплуатации и планируемую нагрузку.
Врезка – наиболее жёсткий способ соединения. Ступени заглубляются в заранее подготовленные гнёзда в тетиве, что минимизирует подвижность. Глубина врезки – не менее 30 мм при ширине ступени от 250 мм. Обязательное усиление клеевым составом типа ПВА D3. Используется при проектировании лестниц с высокой нагрузкой, особенно из твёрдых пород древесины: дуб, бук.
Накладка подразумевает установку ступени поверх тетивы с фиксацией саморезами и клеем. Подходит для лестниц на второстепенных этажах или в помещениях с невысокой проходимостью. Саморезы вкручиваются под углом не менее 30° в предварительно просверленные направляющие отверстия. Недостаток – видимые точки крепежа и менее жёсткое соединение.
Скрытый монтаж обеспечивает эстетическую чистоту конструкции. Применяются шканты, металлические шпильки или специальные крепёжные системы типа «domino» или «lamello». Подходит для лестниц с дизайнерским акцентом. Необходима высокая точность при разметке: допустимое отклонение не более 1 мм. Требует профессионального инструмента – фрезеровочного шаблона или присадочного станка.
Выбор зависит от назначения лестницы: для частого использования – врезка; для визуальной лёгкости – скрытый монтаж; для упрощённой сборки – накладка. Важно учитывать усадку древесины, особенно при монтаже зимой – возможны подвижки соединений при изменении влажности.
Подготовка посадочных мест в тетиве под ступени
Разметку посадочных мест начинают с определения угла наклона лестницы. Оптимальный угол – 30–37°. При помощи шаблона или малки на внутренней поверхности тетивы размечают линии под ступени и подступенки. Шаг ступеней – 250–300 мм при стандартной глубине в 280 мм и толщине 40 мм.
Для создания точных посадочных гнёзд используется ручной фрезер или циркулярная пила с регулируемой глубиной пропила. Глубина выборки под ступень – 15–20 мм, ширина соответствует толщине ступени. Гнёзда вырезают строго по разметке, контролируя параллельность и одинаковый наклон всех выемок.
В случае закрытой лестницы (с подступенками) в тетиве дополнительно вырезаются пазы под них глубиной 10–15 мм. Расстояние между осями посадочных мест должно быть одинаковым для обеих тетив, чтобы избежать перекоса конструкции при монтаже ступеней.
Для повышения прочности соединения рекомендуется выполнение наклонных гнёзд с упором ступени в заднюю стенку выемки. Это снижает нагрузку на крепёж. После выборки все посадочные места зачищаются стамеской, удаляются щепки и проверяется плотность посадки пробной ступени без зазоров.

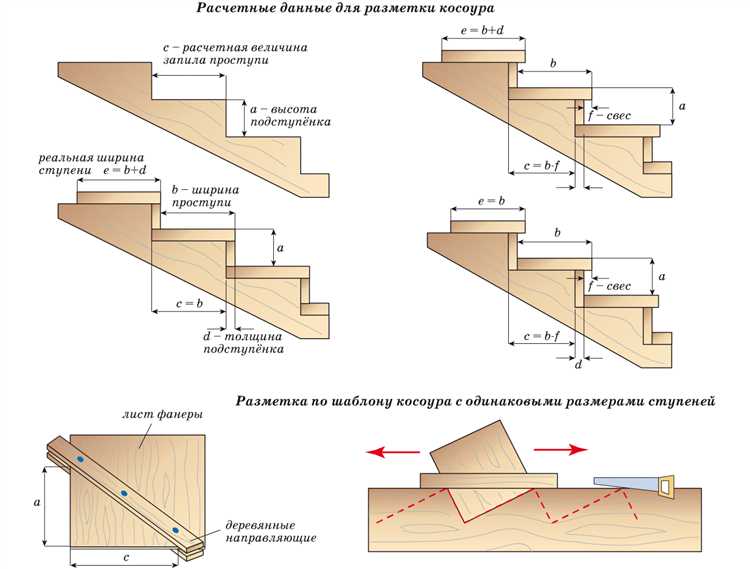

Разметка ступеней для точной установки на тетиву

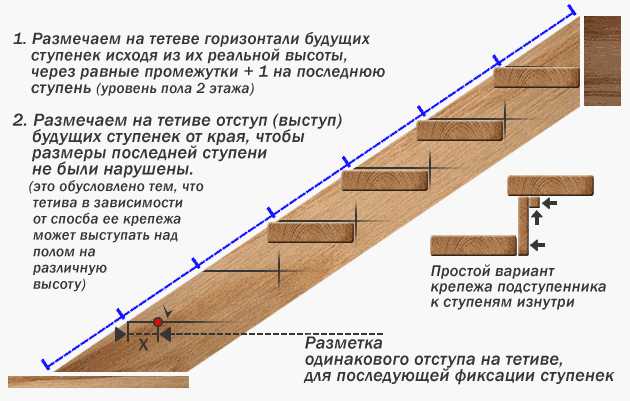

Разметка ступеней требует строгой точности, поскольку малейшее отклонение приведёт к перекосу всей лестницы. Используются измерительные инструменты: уровень, угольник, рулетка и шнур.
- Определите угол наклона лестницы с учётом высоты подъёма и длины пролёта. Используйте строительный калькулятор или формулу: тангенс угла = высота / горизонтальная проекция.
- На тетиве начертите базовую линию вдоль её нижнего края – это опорный уровень для всей разметки.
- С помощью угольника перенесите угол наклона на тетиву. Начинайте от нижней точки, отмечая каждый следующий уровень подъёма ступени (подступёнок) вверх по тетиве.
- Для каждой ступени чертится прямоугольный вырез: горизонталь равна ширине проступи, вертикаль – высоте подступёнка. Используйте шаблон для повторяемости разметки.
- Контролируйте, чтобы линии вырезов не пересекались с краями тетивы. Отступ от внешнего края должен быть не менее 40 мм для сохранения прочности древесины.
Проверяйте каждый шаг уровнем и угольником. После полной разметки обе тетивы необходимо совместить и сравнить: несовпадения более 2 мм недопустимы.
Применение клеевых составов при креплении ступеней
Для повышения жёсткости соединения ступеней с тетивой деревянной лестницы эффективно использовать полиуретановые или эпоксидные клеи. Эти составы обеспечивают высокую адгезию к древесине, стойкость к влаге и термическим колебаниям.
Перед нанесением клея поверхности следует тщательно очистить от пыли, смолы и масляных загрязнений. Шероховатость соединяемых элементов не должна превышать 80 грит, иначе прочность клеевого шва снижается. Влажность древесины – не более 12%.
Клей наносится равномерным слоем толщиной 0,2–0,4 мм по всей поверхности контакта ступени с тетивой. При использовании полиуретанового состава важно учитывать его расширение при полимеризации – излишки необходимо немедленно удалять, чтобы избежать деформации шва.
После сборки ступень фиксируется в тетиве с помощью струбцин с усилием 0,4–0,6 МПа. Время выдержки – не менее 8 часов при температуре 20–22°C. Для эпоксидных клеев рекомендуется двукратное прогревание до 40°C для ускорения отверждения.
Допустимо комбинированное крепление: клей плюс шурупы, устанавливаемые под углом к плоскости ступени. Шурупы вводятся до момента схватывания клея, не позднее 15 минут после нанесения состава.
Фиксация ступеней на шканты и нагели
Шкантовое соединение обеспечивает точную и прочную фиксацию ступеней к тетиве без применения металлических элементов. Для этого используют деревянные шканты диаметром 8–12 мм и длиной не менее 40–60 мм, в зависимости от толщины соединяемых деталей. Заготовки изготавливаются из твёрдых пород древесины – бука, ясеня или дуба, с продольными насечками для лучшего удержания клея.
Разметка отверстий под шканты выполняется строго по центру кромки ступени и соответствующего гнезда в тетиве. Глубина сверления – на 2–3 мм больше длины шканта. Используется ограничитель глубины сверла. Перед установкой шканты обильно смазываются клеем ПВА D3 или аналогичным, устойчивым к влажности и нагрузке. Сборка осуществляется при помощи струбцин, обеспечивая плотную посадку без зазоров. Выдержка в зажатом состоянии – не менее 12 часов.
Нагели, как альтернатива шкантам, применяются при повышенных нагрузках на конструкцию. Они изготавливаются из твёрдой древесины, диаметр – 12–16 мм. Фиксация производится аналогично: сверление сквозных или глухих отверстий, нанесение клея и прессование до полного высыхания. Рекомендуется использовать нагели при длине марша более 2 м или при установке лестницы в помещениях с высокой проходимостью.
Важно: при использовании нагелей обязательно контролировать влажность древесины – не выше 10%. Несоблюдение этого требования приведёт к растрескиванию тетивы или ослаблению соединения после усушки.
Точная подгонка, качественный клей и правильный выбор крепежных элементов – залог надёжности соединения ступеней на шкантах и нагелях.
Использование металлических уголков и скрытых крепежей
Металлические уголки применяются для надежного закрепления ступеней к тетиве, обеспечивая жесткость конструкции и снижая риск расшатывания. Для деревянных лестниц рекомендуются уголки из оцинкованной стали толщиной не менее 2 мм с размерами сторон от 40 до 60 мм.
Особенности монтажа металлических уголков:
- Закрепление осуществляется на внутренней стороне тетивы, что минимизирует визуальное воздействие и защищает крепеж от механических повреждений.
- Для фиксации используются шурупы по дереву диаметром 4–5 мм и длиной 40–50 мм, которые обеспечивают достаточную глубину крепления без раскалывания материала.
- Минимум два крепежа на каждую сторону уголка – на ступень и на тетиву – для равномерного распределения нагрузки.
- Уголки размещают с отступом не менее 30 мм от края ступени и тетивы, чтобы избежать растрескивания древесины.
Скрытые крепежи позволяют сохранить эстетический вид лестницы без видимых элементов крепления, при этом обеспечивают высокую прочность соединения.
Популярные виды скрытых крепежей для ступеней:
- Шканты и мебельные вставки – деревянные или металлические штифты, вставляемые в предварительно просверленные отверстия в ступени и тетиве. Рекомендуемый диаметр шкантов – 10 мм, длина – минимум 50 мм, сверление под углом 90° с точным совмещением.
- Крепеж с зажимными элементами – специальные клипсы и крепления с защелками, которые монтируются изнутри тетивы, фиксируя ступень без видимых винтов. Подходят для лестниц с закрытой тетивой толщиной от 40 мм.
- Конфирматы – саморезы с крупной резьбой и цилиндрической головкой, монтируемые в отверстия под углом, обеспечивающие прочное сцепление без деформации поверхности.
При использовании скрытых крепежей важно:
- Точно соблюдать размеры и расположение отверстий, чтобы исключить люфт и перекос ступени.
- Использовать клей на древесной основе для дополнительной фиксации шкантов или мебельных вставок.
- Проводить предварительную примерку деталей перед окончательной сборкой.
Совмещение металлических уголков с скрытыми крепежами допустимо для усиления и повышения долговечности конструкции, особенно в местах с высокой нагрузкой.
Обработка соединений для предотвращения скрипа
Скрип возникает из-за микродвижений деталей лестницы при нагрузке. Для крепления ступеней к тетиве используйте монтажный клей на основе ПВА с высокой адгезией. Клей наносится на контактные поверхности перед сборкой, что снижает трение и усиливает жесткость соединения.
Обязательно выполняйте точную подгонку ступеней к пазам тетивы с допуском не более 0,5 мм. Зазоры увеличивают подвижность и способствуют появлению звуков. После сборки узлов обработайте места соединений мелкозернистой наждачной бумагой, чтобы убрать заусенцы и шероховатости.
Для дополнительной фиксации применяйте оцинкованные или латунные шурупы с потайной головкой, вкручиваемые под углом 45° к поверхности ступени. Перед вкручиванием обязательно просверлите отверстия на 0,5 мм меньше диаметра шурупа, чтобы избежать растрескивания древесины и ослабления крепления.
Для компенсации естественной усушки древесины после монтажа рекомендуется использовать специальные антискрип-прокладки из вспененного полиэтилена толщиной 1-2 мм. Их размещают между ступенью и тетивой в местах максимальной нагрузки.
Регулярное техническое обслуживание включает повторную проверку крепежа и подтяжку шурупов через 6 месяцев после установки, так как вибрации и эксплуатационные нагрузки могут ослаблять соединения.
Проверка геометрии и прочности после монтажа ступеней
Первый этап – контроль горизонтальности каждой ступени с помощью строительного уровня. Допустимый уклон не должен превышать 1–2 мм на ширину ступени. Несоблюдение данного параметра приводит к дискомфорту и повышенной нагрузке на крепеж.
Далее измеряют равномерность высоты подступенков между ступенями. Разница в высоте не должна превышать 3 мм, что обеспечивает безопасность при подъеме и снижает износ конструкции.
Для проверки прочности применяют метод статической нагрузки: на каждую ступень воздействуют весом от 150 кг. Отсутствие люфта и скрипа указывает на правильное крепление к тетиве.
Особое внимание уделяют соединениям крепежных элементов – саморезов или болтов. Все крепежи должны быть утоплены заподлицо с поверхностью ступени или закрыты заглушками, чтобы исключить раскручивание и повреждение древесины.
Визуальный осмотр включает проверку отсутствия трещин и сколов в местах крепления, что свидетельствует о правильном выборе диаметра и длины крепежа, а также о корректном распределении нагрузки.
Финальным этапом служит проверка жесткости всей лестничной секции – ступени не должны прогибаться более чем на 3 мм под нагрузкой, измеряемую с помощью линейки и уровня, что гарантирует долговечность и безопасность эксплуатации.
Вопрос-ответ:
Какие виды крепления ступеней к тетиве используются в деревянных лестницах?
Наиболее распространёнными способами крепления ступеней к тетиве являются шиповое соединение, когда ступень входит в вырез на тетиве; крепление с помощью металлических уголков или крепежных пластин; а также использование специальных деревянных или металлических вставок, которые усиливают соединение. Выбор метода зависит от конструкции лестницы и предполагаемой нагрузки.
Как правильно подготовить тетиву для установки ступеней?
Перед креплением ступеней необходимо тщательно обработать тетиву: сделать ровные и точные вырезы под ступени, чтобы обеспечить плотное прилегание. Важно проверить прочность и качество древесины, удалить заусенцы и неровности, а также нанести защитное покрытие для предотвращения гниения и появления трещин. Точная разметка позволяет избежать перекосов и гарантирует безопасность конструкции.
Какие ошибки чаще всего допускают при креплении ступеней к тетиве и как их избежать?
Часто встречаются ситуации, когда ступени крепятся с недостаточной фиксацией, что приводит к шаткости и скрипу лестницы. Также бывает неправильная разметка вырезов на тетиве, из-за чего ступени садятся неровно. Для предотвращения подобных проблем необходимо тщательно измерять и использовать качественные крепежные элементы, а при необходимости дополнительно фиксировать соединения клеем или шурупами. Важно также соблюдать рекомендации по толщине и ширине ступеней в соответствии с нагрузкой.
Какие материалы для крепежа лучше использовать для деревянных лестниц?
Для деревянных лестниц подходят металлические крепежи из нержавеющей стали или оцинкованные элементы, поскольку они устойчивы к коррозии и обеспечивают длительный срок службы. Шурупы и гвозди должны иметь достаточную длину и диаметр для надежной фиксации. Иногда применяют мебельные соединительные элементы — шканты или конфирматы. Важно подбирать крепеж с учётом толщины и породы древесины, чтобы избежать растрескивания и деформаций.
