Для повышения общей мощности в электрических системах часто применяется параллельное или последовательное подключение трансформаторов. При этом важно учитывать параметры каждого устройства – номинальное напряжение, ток, мощность и коэффициент трансформации.
При параллельном включении трансформаторов необходимо строго совпадение напряжений на обмотках и близкие значения импедансов. Несоблюдение этих условий приводит к перераспределению нагрузок и перегреву одного из трансформаторов. Рекомендуется использовать трансформаторы с отклонением по напряжению не более 5% и одинаковыми векторами фаз.
Последовательное подключение трансформаторов применяется для увеличения выходного напряжения при сохранении мощности каждого устройства. Важно контролировать полярность соединений и ограничивать ток короткого замыкания, чтобы избежать повреждений.
Ключевой этап – правильный выбор схемы подключения и тщательный расчет нагрузки с учетом характеристик трансформаторов. Для повышения надежности системы рекомендуется установка защитных устройств и регулярный контроль рабочих параметров.
Выбор трансформаторов с согласованными параметрами
При параллельном подключении трансформаторов необходимо тщательно подбирать аппараты с максимально близкими электрическими характеристиками. В первую очередь это касается коэффициента трансформации, который должен отличаться не более чем на 0,5%. Разница выше приведет к перераспределению нагрузок и перегреву одного из трансформаторов.
Импеданс короткого замыкания трансформаторов должен совпадать в пределах 5%. Несогласованность этого параметра вызовет неравномерное распределение токов короткого замыкания, что отрицательно скажется на надежности и долговечности оборудования.
Номинальная мощность трансформаторов должна быть сопоставима. Рекомендуется выбирать аппараты с мощностью в пределах 10% друг от друга, чтобы избежать чрезмерной нагрузки на более слабый трансформатор.
Полярность и группа соединений обмоток должны совпадать полностью. Ошибки в полярности приведут к циркуляции токов и повреждению обмоток.
Допускается использование трансформаторов одного типа и производителя, что упрощает согласование параметров и повышает надежность системы.
Перед установкой необходимо провести измерения коэффициента трансформации и сопротивления обмоток, чтобы подтвердить соответствие техническим требованиям и избежать непредвиденных перегрузок.
Определение схемы соединения: последовательное или параллельное включение
При подключении двух трансформаторов для увеличения мощности выбор схемы соединения зависит от требуемых параметров выходного напряжения и тока.

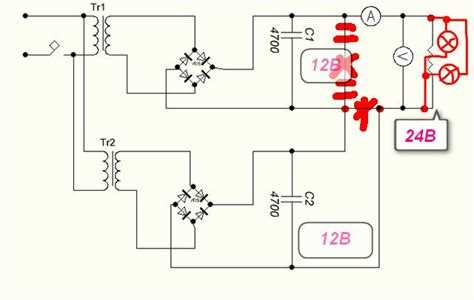

Последовательное включение применяется для повышения выходного напряжения при сохранении тока на уровне одного трансформатора. В этом случае вторичные обмотки соединяются «конец в начало», что суммирует напряжения. Важно обеспечить одинаковое номинальное напряжение и полярность обмоток, чтобы избежать противофазных наводок и повреждений оборудования.
При последовательном соединении нагрузка должна иметь высокое сопротивление, иначе при неравномерной нагрузке возможен перекос напряжения между трансформаторами. Также необходимо проверять согласование фаз – перепутанная фаза вызовет короткое замыкание.
Параллельное включение применяется для увеличения выходного тока при сохранении напряжения на уровне одного трансформатора. Обмотки подключаются «начало к началу» и «конец к концу», что требует точного совпадения напряжения и коэффициента трансформации обеих трансформаторов с точностью не более 1-2%.
Перед параллельным подключением следует измерить сопротивление короткого замыкания каждого трансформатора. Несоответствие приведёт к перераспределению нагрузок и перегреву. Рекомендуется использовать трансформаторы одинаковой мощности и характеристик. Также важно контролировать фазировку, чтобы исключить токи циркуляции.
Для обоих вариантов необходим контроль температуры и токов в процессе эксплуатации, особенно при неравномерных нагрузках или частых пусках, чтобы избежать преждевременного выхода из строя.
Проверка полярности и фазировки трансформаторов
Перед параллельным включением двух трансформаторов необходимо убедиться в правильной полярности и фазировке их обмоток. Неправильная полярность вызывает циркуляцию токов короткого замыкания между трансформаторами, что ведет к повреждению оборудования.
Практический способ проверки – включение низковольтной обмотки одного трансформатора в сеть с напряжением 10–20 В, при этом вторичные обмотки подключают последовательно. Измеряют напряжение между их свободными концами. Если напряжение значительно ниже суммарного номинала, полярность совпадает. Если напряжение приближается к сумме, полярность одной обмотки необходимо инвертировать.
Для проверки фазировки применяют фазометр или осциллограф. Проверяют совпадение фаз напряжений на вторичных обмотках. Несовпадение фаз вызывает сдвиг и большие токи. При использовании осциллографа на каждой обмотке подключают зонд и сравнивают направление фронтов напряжений. Фронты должны совпадать по времени и направлению.
Проверка полярности и фазировки обязательна как для однофазных, так и для трехфазных трансформаторов. В трехфазных системах особое внимание уделяется правильности соединения обмоток (звезда или треугольник) и соблюдению фазового порядка, чтобы избежать дисбаланса и повреждений.
Не рекомендуется проводить параллельное включение трансформаторов без инструментальной проверки. Ручное определение «на глаз» может привести к ошибкам и авариям.
Расчет суммарной мощности при параллельном подключении
При параллельном подключении трансформаторов суммарная мощность определяется как сумма их номинальных мощностей при условии, что параметры устройств совпадают или максимально близки. Формула расчета:
Ptotal = P1 + P2, где P1 и P2 – номинальные мощности трансформаторов.
Также сопротивления короткого замыкания (Zk) трансформаторов должны быть близкими. Разница свыше 10% вызовет преимущественную работу более низкоомного устройства, что увеличит риск перегрева.
Суммарная мощность не учитывает потери, поэтому фактическая отдача будет на 3-5% ниже номинальной суммы. Рекомендуется проектировать систему с запасом 10-15% мощности для компенсации этих потерь и повышения надежности.
При расчёте нагрузки учитывайте коэффициенты мощности и пусковые токи, чтобы предотвратить перегрузку и нестабильность при пуске оборудования.
Подключение вторичных обмоток с учетом допустимых токов
При параллельном подключении вторичных обмоток трансформаторов необходимо строго соблюдать параметры допустимых токов для предотвращения перегрузок и перегрева оборудования.
- Максимально допустимый ток для каждой вторичной обмотки определяется паспортными данными трансформатора и не должен превышаться при эксплуатации.
- При соединении обмоток параллельно суммарный ток нагрузки распределяется пропорционально номинальному току каждой обмотки.
- Несоответствие токов обмоток может привести к перераспределению нагрузки, вызвавшему перегрузку одного трансформатора.
Для правильного подключения необходимо:
- Подбирать трансформаторы с идентичными номиналами напряжения и тока вторичной обмотки.
- Использовать проводники, рассчитанные на суммарный ток обеих обмоток, с запасом не менее 20%.
- Учитывать коэффициент нагрузочного тока, при котором трансформаторы работают оптимально – не выше 85% от номинального тока.
- Обеспечить симметричное распределение нагрузки путем точного совпадения фаз вторичных обмоток.
- Использовать токовые защитные устройства, настроенные на суммарный ток, чтобы избежать повреждений при авариях.
Несоблюдение этих рекомендаций ведет к локальному перегреву, снижению КПД и сокращению срока службы трансформаторов.
Использование защитных устройств при совместной работе трансформаторов
При параллельном включении трансформаторов важно обеспечить скоординированную защиту, чтобы предотвратить повреждения и обеспечить стабильность работы сети. Основные задачи защитных устройств – быстрое отключение повреждённого агрегата, минимизация времени простоя и предотвращение аварийных режимов.
- Дифференциальная защита: обязательна для защиты обмоток трансформаторов. Она выявляет токи повреждения внутри трансформатора, исключая влияние токов нагрузки. Настройка должна учитывать токи сдвига фаз и разброс характеристик трансформаторов.
- Защита от перегрузок и перегрева: контролирует температурные режимы, особенно важна при длительных перегрузках. Рекомендуется установка тепловых реле и датчиков температуры обмоток с сигнализацией и отключением.
- Защита от коротких замыканий: минимальная токовая защита с селективностью между трансформаторами для быстрого отключения повреждённого и сохранения работоспособности остальных.
- Защита от перенапряжений: установка ограничителей перенапряжения и разрядников для защиты изоляции при коммутациях и авариях.
Важен правильный выбор уставок и координация с учетом мощности и характеристик каждого трансформатора. Настройки защит должны предусматривать:
— возможность автоматического отключения отдельного трансформатора при локальных неисправностях;
— выдержку времени для предотвращения ложных срабатываний при кратковременных перегрузках;
— контроль симметрии токов для выявления асимметричных повреждений.
Рекомендуется внедрение систем дистанционной и селективной защиты с возможностью взаимного блокирования, чтобы избежать одновременного отключения обоих трансформаторов при сбоях. В комплексной защите допускается использование цифровых реле с функциями анализа и диагностики, повышающими надёжность параллельной работы.
Методы контроля и диагностики работы соединённых трансформаторов
Для обеспечения стабильности и надежности работы двух трансформаторов, подключенных для увеличения мощности, требуется регулярный контроль их состояния. Используемые методы диагностики включают в себя различные виды измерений и анализов, которые позволяют выявить потенциальные проблемы до их возникновения.
Основные методы контроля включают:
1. Токовые и напряженностные измерения: Регулярное измерение токов и напряжений на выходах трансформаторов позволяет выявить отклонения от номинальных значений, что может свидетельствовать о неисправностях. Например, разница в токах между трансформаторами может указывать на неисправности в одном из них или неправильное распределение нагрузки.
2. Температурный контроль: Повышение температуры трансформатора чаще всего связано с его перегрузкой или ухудшением теплоотведения. Установка температурных датчиков на трансформаторах и анализ динамики температуры помогает вовремя определить опасное повышение температуры и избежать перегрева.
3. Вибрационный мониторинг: С помощью вибрационных датчиков можно контролировать механическое состояние трансформаторов. Несоответствие нормам вибрации может свидетельствовать о проблемах с изоляцией, подшипниками или другими механическими частями устройства.
4. Анализ состояния масла: Для трансформаторов с масляной изоляцией важно регулярно проверять состояние масла. Это включает в себя анализ его химического состава и физико-химических свойств, таких как кислотность и содержание воды. Наличие примесей или изменение этих параметров сигнализирует о возможных неисправностях в трансформаторе.
5. Электрические испытания: Периодические испытания изоляции, сопротивления обмоток, а также проверка коэффициента трансформации необходимы для оценки общего состояния трансформатора и его способности работать при повышенных нагрузках. Это также включает в себя использование методов, таких как тесты на диэлектрическую прочность и тесты на токи утечки.
6. Ультразвуковая диагностика: Ультразвуковые методы позволяют выявить дефекты, которые невозможно заметить при визуальном осмотре. Например, метод может помочь в обнаружении трещин или пустот в изоляции, что является важным для предотвращения коротких замыканий или других повреждений.
7. Онлайн мониторинг: Современные системы онлайн мониторинга позволяют отслеживать параметры работы трансформаторов в реальном времени. Эти системы включают датчики, которые автоматически передают данные о состоянии оборудования, что позволяет оперативно реагировать на любые отклонения и снижает риск аварийных ситуаций.
Для эффективной диагностики и предотвращения сбоев важно интегрировать несколько методов контроля, создавая комплексную систему мониторинга, которая позволит своевременно вмешиваться в случае отклонений от нормы.
Практические рекомендации по монтажу и запуску системы
При подключении двух трансформаторов для увеличения мощности важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и безопасную работу системы. Во-первых, необходимо правильно определить параметры нагрузки, которую будет поддерживать система. Оцените суммарную мощность, требуемую для подключения двух трансформаторов, и удостоверьтесь, что каждый из них соответствует нужным техническим характеристикам.
На этапе монтажа следует обеспечить правильное соединение трансформаторов. Используйте качественные и подходящие соединительные кабели, соответствующие номинальной мощности и напряжению. Особое внимание стоит уделить заземлению: каждый трансформатор должен иметь отдельную точку заземления, чтобы избежать замыканий и повысить безопасность системы.
Важно правильно выбрать способ подключения трансформаторов – последовательно или параллельно. В случае параллельного подключения следует гарантировать, что трансформаторы имеют одинаковые напряжения на выходе. Это обеспечит равномерную нагрузку и предотвратит перегрев одного из устройств. При последовательном подключении обязательно учитывайте потенциал разницы в напряжении.
При монтаже распределительных щитов и подключении трансформаторов обратите внимание на качество изоляции. Необходимы надежные изоляторы, соответствующие стандартам безопасности для выбранного напряжения. Используйте только проверенные марки оборудования, чтобы снизить риск неисправностей в процессе эксплуатации.
Для корректного запуска системы следует сначала провести тщательные проверки всех соединений. Убедитесь, что все контакты закреплены правильно, а системы защиты (автоматические выключатели, реле) настроены на нужные параметры. Перед подачей напряжения на систему проведите тестовые измерения на отсутствие коротких замыканий и несоответствий в параметрах нагрузки.
В процессе запуска важно обеспечить плавный ввод в эксплуатацию. Начинайте с минимальной нагрузки и постепенно увеличивайте её, следя за работой трансформаторов. Это поможет выявить возможные проблемы на ранней стадии и избежать перегрева или повреждения оборудования.
Регулярный мониторинг системы после запуска также является обязательным этапом. Используйте системы управления и мониторинга, чтобы отслеживать температуру трансформаторов, уровни напряжения и другие параметры, критичные для работы. В случае обнаружения отклонений немедленно принимайте меры для устранения проблем.
Вопрос-ответ:
Что произойдет при подключении двух трансформаторов для увеличения мощности?
Подключение двух трансформаторов для увеличения мощности позволяет распределить нагрузку и обеспечить стабильную подачу энергии при высоких потребностях. Такое подключение может быть выполнено параллельно или последовательно, в зависимости от типа трансформаторов и требуемых характеристик системы. В результате такой конфигурации удается снизить нагрузку на каждый трансформатор и повысить общую производительность системы.
Как правильно подключить два трансформатора для увеличения мощности?
Для правильного подключения двух трансформаторов необходимо учитывать тип подключения (параллельное или последовательное). При параллельном соединении важно, чтобы трансформаторы имели одинаковое напряжение и частоту. В случае последовательного подключения важно, чтобы каждый трансформатор соответствовал необходимым требованиям по току и мощности. Рекомендуется также использовать защитное оборудование для предотвращения перегрузок и коротких замыканий.
Какие параметры трансформаторов нужно учитывать при их подключении для увеличения мощности?
При подключении трансформаторов для увеличения мощности следует учитывать такие параметры, как номинальное напряжение, ток, мощность и частота работы. Важно, чтобы трансформаторы имели одинаковые параметры, если они подключаются параллельно, а также были рассчитаны на нагрузку, которая будет возложена на систему. Это гарантирует безопасность работы и предотвращает перегрев и повреждение оборудования.
Можно ли использовать разные модели трансформаторов для увеличения мощности?
Использование разных моделей трансформаторов для увеличения мощности возможно, но требует тщательной проверки их характеристик. Для параллельного подключения важно, чтобы у трансформаторов было одинаковое напряжение и ток. Разные модели могут иметь различную эффективность или особенности работы, поэтому важно правильно рассчитать нагрузку и учесть все параметры трансформаторов, чтобы избежать неполадок в системе.
Что может повлиять на эффективность системы при подключении двух трансформаторов?
На эффективность системы при подключении двух трансформаторов влияют несколько факторов: правильно выбранные параметры трансформаторов, качество проводки и соединений, балансировка нагрузки и системы защиты от перегрузок. Также стоит учитывать условия эксплуатации — например, температура окружающей среды и уровень загрязненности, которые могут снизить эффективность трансформаторов. Все эти аспекты необходимо тщательно проанализировать для обеспечения бесперебойной работы и долгосрочной эксплуатации системы.
