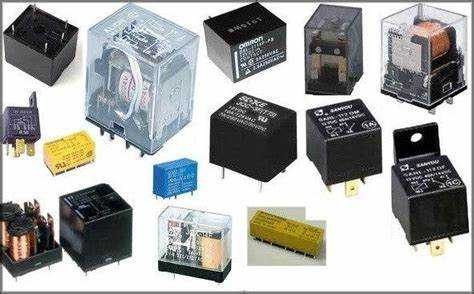

Для чего нужно реле тока

Реле тока выполняет критически важную функцию в защите электрических цепей от перегрузок и коротких замыканий. В отличие от автоматических выключателей, которые отключают цепь при достижении предельного значения тока, реле тока позволяют реализовать селективную защиту, контролируя не только абсолютные значения, но и временные характеристики превышения. Это особенно важно в распределённых энергосистемах, где отказ одного элемента может привести к каскадным сбоям.

В промышленных сетях с номинальным током от 100 А и выше используются электронные реле, способные интегрироваться в системы автоматизированного управления. Они предоставляют данные о нагрузке в режиме реального времени, фиксируют события аварий и позволяют дистанционно изменять уставки. Использование таких устройств снижает риск простоев и ускоряет диагностику неисправностей.

Для выбора реле тока необходимо учитывать тип нагрузки, характеристики токопроводящих элементов и требования к точности срабатывания. В высоковольтных системах, например, рекомендуется использовать реле с функцией измерения дифференциального тока, что позволяет обнаруживать даже малейшие утечки. В низковольтных сетях оптимально применение модульных реле с регулируемым диапазоном тока и временной задержкой.

Внедрение реле тока в систему электроснабжения требует точной настройки порогов срабатывания и проверки соответствия стандартам безопасности, включая ГОСТ Р 50030.2 и МЭК 60255. Регулярное тестирование реле с помощью токовых генераторов должно входить в регламент технического обслуживания, особенно в критически важных объектах: ЦОД, подстанциях, медицинских учреждениях.

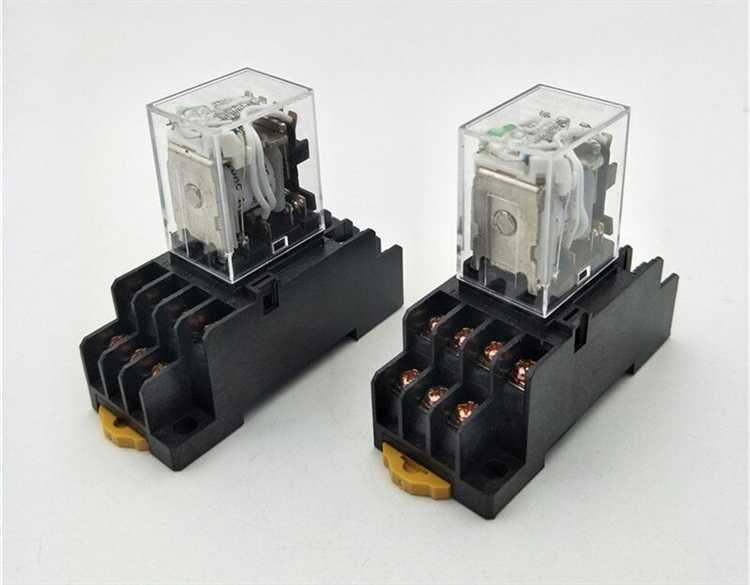

Назначение реле тока в системах защиты от перегрузок

Реле тока выполняет ключевую функцию в предотвращении перегрузок в электрических цепях, обеспечивая своевременное отключение оборудования при превышении допустимых токовых значений. Это минимизирует риск повреждения кабелей, трансформаторов и потребителей.

• Реле тока мгновенного действия отключает питание при кратковременных резких скачках тока, защищая оборудование от термических и электродинамических повреждений.
• Тепловые реле, реагирующие на интеграл тока во времени, отключают цепь при устойчивых перегрузках, предотвращая перегрев изоляции и снижение срока службы оборудования.
• Интеллектуальные реле тока с программируемыми уставками позволяют точно настраивать пороговые значения отключения под конкретные характеристики нагрузки и сети.

Для правильной работы реле необходимо учитывать:

1. Номинальный ток защищаемой линии, чтобы исключить ложные срабатывания при штатной нагрузке.
2. Тип нагрузки – индуктивная, емкостная или активная, так как каждая имеет свой профиль пусковых токов.
3. Координацию с автоматическими выключателями и другими элементами защиты для формирования селективной схемы отключения.

Установка реле тока на вводных панелях, распределительных щитах и у мощных потребителей позволяет локализовать место перегрузки и исключить отключение всей системы.

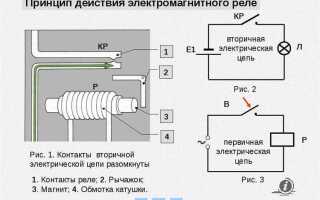

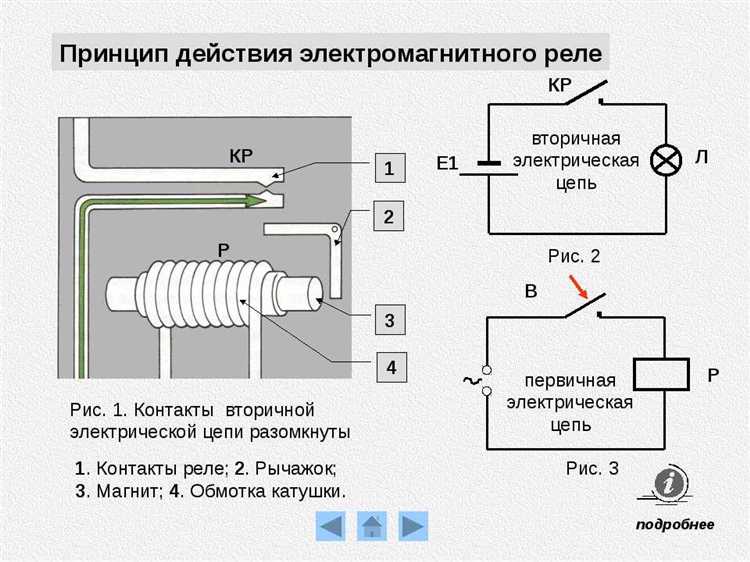

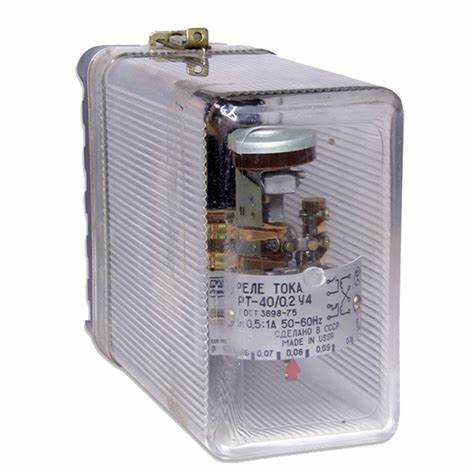

Принцип работы реле тока на основе электромагнитного действия

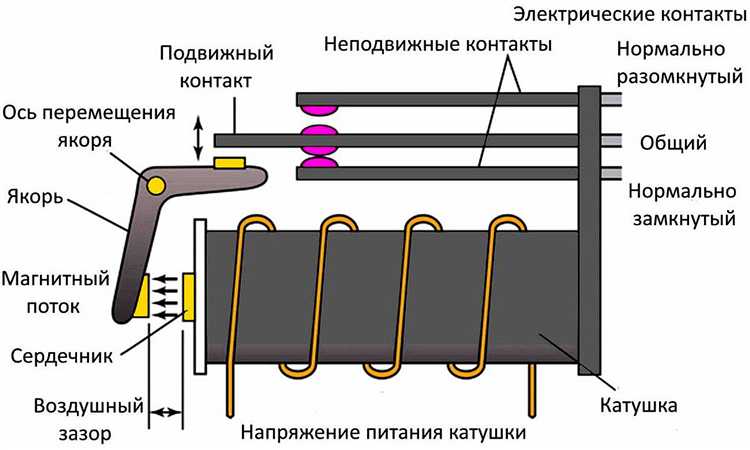

Электромагнитное реле тока реагирует на превышение заданного порога тока, используя силу магнитного поля, возникающего при прохождении тока через катушку. Внутри реле размещена обмотка, через которую протекает контролируемый ток. При достижении критического значения тока магнитное поле, создаваемое этой обмоткой, становится достаточным для притягивания подвижной якорной части реле.

Якoрь, перемещаясь, замыкает или размыкает силовые или управляющие контакты, инициируя соответствующее действие в цепи: отключение нагрузки, подачу сигнала на автомат защиты и т.д. Ключевым параметром является ток срабатывания – он задается расчетным путем исходя из номинальной нагрузки и допустимых перегрузок.

Скорость срабатывания реле зависит от индуктивности обмотки, величины тока и инерционности механических компонентов. Для повышения точности применяется настройка воздушного зазора магнитопровода, а также установка вспомогательных пружин, компенсирующих дребезг контактов.

Реле тока с электромагнитным приводом применяются в цепях с переменным и постоянным током до 600 В и рассчитаны на номинальные токи от 1 до 200 А. Повышение чувствительности достигается увеличением числа витков обмотки или использованием ферритовых сердечников с высокой магнитной проницаемостью.

Для выбора реле необходимо учитывать:

• максимальный рабочий ток нагрузки;
• время отключения при перегрузке;
• тип тока (AC/DC);
• допустимый диапазон температур эксплуатации;
• электрическую износостойкость контактов.

Реле требуют периодической проверки характеристик срабатывания с помощью калиброванных токовых источников. Рекомендуемый интервал поверки – не реже одного раза в год для систем повышенной ответственности.

Использование реле тока в автоматических выключателях

Реле тока в автоматических выключателях выполняют ключевую функцию – определение превышения тока сверх допустимого порога и последующая инициатива на отключение цепи. В отличие от тепловых расцепителей, которые реагируют на длительное превышение тока, реле тока обеспечивают мгновенное срабатывание при коротких замыканиях, сокращая время воздействия аварийного тока на оборудование.

В современных автоматических выключателях применяются электронные реле тока с микропроцессорным управлением. Они позволяют задавать точные пороги тока срабатывания (обычно в диапазоне от 1,05 до 10 крат номинального тока), а также время выдержки с точностью до миллисекунд. Это особенно важно для реализации селективности – координации между выключателями в разных уровнях сети.

Реле тока также интегрируются с системами дистанционного мониторинга и управления, что дает возможность контролировать параметры сети в реальном времени и формировать отчеты о частоте срабатываний, нагрузке, перегрузках. Использование токовых реле с функцией памяти минимального и максимального тока позволяет анализировать пиковые режимы и оптимизировать уставки защиты.

При выборе реле тока для автоматического выключателя необходимо учитывать параметры тока короткого замыкания в конкретной точке сети, время отключения других элементов системы и тепловую устойчивость кабелей. Недостаточно просто указать номинальный ток – требуется комплексный расчет режимов работы оборудования, включая переходные процессы.

В высоковольтных выключателях (6–35 кВ) токовые реле применяются совместно с трансформаторами тока и логическими блоками защиты. Такая комбинация обеспечивает надежное выявление аварий и предотвращает повреждение дорогостоящего оборудования, минимизируя время простоя энергосистемы.

Настройка токовых уставок для различных типов нагрузки

Для асинхронных двигателей номинальная токовая уставка реле устанавливается на 110–130% от номинального тока двигателя. Это обеспечивает защиту от перегрузки без срабатывания при кратковременных пусковых токах, которые могут достигать 600–700% от номинала. Для реле с выдержкой времени используют обратнозависимую характеристику, согласованную с длительностью пуска двигателя.

Для трансформаторов уставка по току выбирается в диапазоне 120–150% от номинального тока первичной обмотки. При этом учитываются условия охлаждения и возможность работы в перегрузке. При наличии автоматической регулировки напряжения необходима корректировка уставок с учетом возможных отклонений тока при изменении напряжения.

Для кабельных линий уставка определяется по максимально допустимому длительному току, зависящему от сечения, материала и условий прокладки. Как правило, уставка реле тока выбирается на 90–100% от допустимого тока кабеля. При этом учитывается температурная устойчивость изоляции и необходимость селективности с последующими устройствами защиты.

Для генераторов уставка реле задается на уровне 105–120% от номинального тока. При этом необходимо учитывать динамику переходных процессов, в том числе токи короткого замыкания на выходных зажимах. Используются быстродействующие реле минимального тока с выдержкой времени менее 0,2 секунды.

В схемах с нелинейной нагрузкой (преобразователи, ИБП) учитываются гармонические искажения. Уставка реле тока подбирается по эффективному значению, но с учетом наличия токовых всплесков. Рекомендуется применять реле, устойчивые к гармоникам, с настраиваемым коэффициентом чувствительности к искажениям.

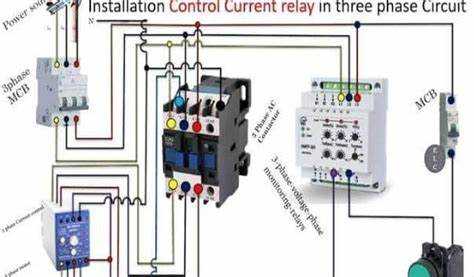

Особенности применения реле тока в трёхфазных сетях

В трёхфазных электрических системах реле тока применяются для контроля симметрии токов, обнаружения перегрузок и защиты от коротких замыканий. В отличие от однофазных цепей, здесь критически важен точный контроль по каждой фазе, поскольку асимметрия может привести к повреждению оборудования, особенно в системах с двигателями и трансформаторами.

Для надёжной работы реле подключаются к каждому фазному проводу через трансформаторы тока, обеспечивая гальваническую развязку и масштабирование сигналов. При этом необходимо учитывать класс точности трансформаторов: для защитных функций он должен быть не ниже 5Р10, а для измерительных – не выше 0.5.

При выборе уставок тока рекомендуется учитывать не только номинальный ток нагрузки, но и длительность пусковых токов, особенно в сетях с асинхронными двигателями. Использование реле с регулируемой времятоковой характеристикой позволяет избегать ложных срабатываний при кратковременных перегрузках.

Трёхфазные сети требуют применения реле с функцией контроля чередования фаз. Отсутствие этой функции может привести к вращению двигателя в обратную сторону или его перегреву. Современные реле тока также реализуют функцию обнаружения обрыва фазы, что особенно важно в нейтральных системах с изолированной или заземлённой нейтралью.

Для трёхфазных сетей с несбалансированной нагрузкой необходимо применять реле, способные измерять токи нулевой последовательности. Это позволяет выявлять замыкания на землю, особенно в сетях с компенсированным или резистивным заземлением.

Монтаж реле тока должен предусматривать минимальное расстояние от трансформаторов тока до входных клемм устройства, чтобы избежать искажений сигнала. Рекомендуется использование экранированного кабеля при передаче аналогового сигнала на большие расстояния.

Надёжность функционирования реле тока в трёхфазной системе зависит от качества калибровки, регулярной проверки уставок и анализа протоколов срабатывания. Использование цифровых реле с возможностью регистрации событий значительно упрощает техническое обслуживание и диагностику.

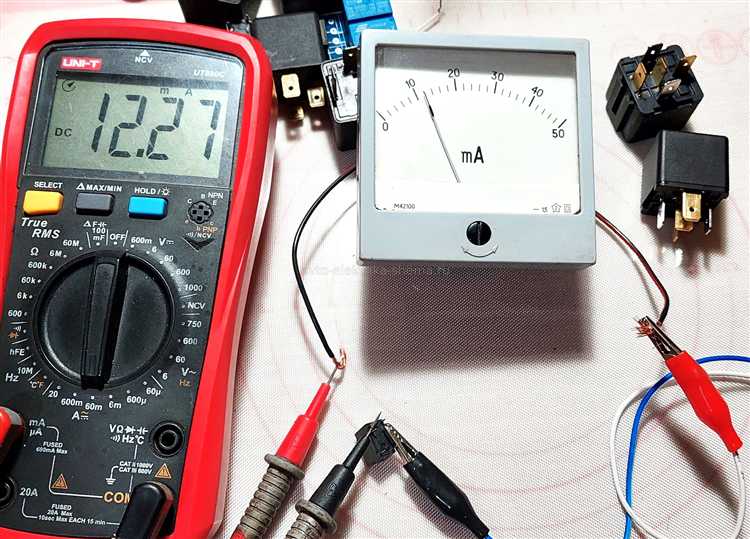

Диагностика и проверка исправности реле тока

Проверка реле тока проводится с целью подтверждения соответствия его рабочих характеристик установленным нормативам и выявления внутренних дефектов. Диагностика включает комплекс процедур, направленных на оценку электрических, механических и коммутационных параметров устройства.

• Визуальный осмотр: проверка целостности корпуса, контактов и креплений. Отсутствие механических повреждений, следов перегрева и коррозии является обязательным условием работоспособности.
• Измерение сопротивления обмоток: проводится с помощью омметра. Значения должны соответствовать технической документации, отклонение более 5% указывает на повреждение изоляции или обрыв.
• Проверка срабатывания при заданном токе: применяют испытательные токи с постепенным наращиванием до установленного срабатывающего значения. Реле должно сработать в пределах 95–105% номинального тока.
• Тест времени срабатывания: измеряется время между подачей токового сигнала и замыканием контактов. Для типичных реле токового типа значение не превышает 0,1–0,3 секунды в зависимости от модели.
• Проверка целостности и сопротивления контактов: с помощью тестера определяется величина переходного сопротивления, не должна превышать 50 мОм для нормального контакта.
• Испытание механической подвижности якоря: проверяется вручную или при подаче тока, отсутствует заклинивание, заедание и посторонние шумы.
• Контроль изоляции: мегомметром измеряется сопротивление изоляции между обмотками и корпусом, допустимые значения – не менее 10 МОм.

Периодичность диагностики зависит от условий эксплуатации и регламентируется стандартами эксплуатации электрооборудования: в нормальных условиях – не реже одного раза в год, при повышенных нагрузках или агрессивной среде – каждые 3–6 месяцев.

Сравнение реле тока с другими видами токовой защиты

Реле тока обеспечивает защиту электрических цепей путем срабатывания при достижении заданного уровня тока. В отличие от токовых автоматов и предохранителей, реле обладает возможностью точной настройки пороговых значений срабатывания, что позволяет использовать его для селективной защиты и предотвращения ложных отключений при кратковременных перегрузках.

Токовые автоматы обеспечивают быстрое отключение при превышении номинального тока, но их настройка менее гибкая, что ограничивает применение в сложных системах с несколькими зонами защиты. Предохранители просты в эксплуатации, но требуют замены после срабатывания и не обеспечивают возможности дистанционного контроля или селективности.

В сравнении с электронными токовыми реле, электромеханические реле обладают большей надежностью в суровых условиях эксплуатации, однако уступают по точности и скорости реагирования. Современные цифровые токовые реле интегрируют функции измерения, анализа и коммуникации, что значительно расширяет возможности мониторинга и диагностики системы.

Рекомендуется использовать токовые реле в сетях с высоким уровнем автоматизации и необходимостью селективной защиты, а в менее сложных установках – токовые автоматы для упрощения эксплуатации. При необходимости контроля состояния и параметров сети цифровые реле становятся незаменимыми благодаря встроенным алгоритмам защиты и передачи данных.

Выбор реле тока для распределительных щитов низкого напряжения

При подборе реле тока для распределительных щитов низкого напряжения важно ориентироваться на тип нагрузки и специфику электросети. Основным параметром служит номинальный ток срабатывания, который должен соответствовать расчетному максимальному току защищаемой цепи с запасом не менее 10–15% для учета кратковременных перегрузок.

Тип реле выбирается в зависимости от требуемой защиты: для защиты от перегрузок и коротких замыканий применяют реле с тепловой или электронно-термической защитой, для селективной защиты – реле дифференциального тока (УЗО с функцией токового реле). В распределительных щитах с большим числом ответвлений рекомендуется использовать модульные реле с возможностью дистанционного контроля и подключения к системе автоматизации.

Особое внимание уделяют величине уставки срабатывания. Для электроустановок с чувствительным оборудованием рекомендуется устанавливать реле с уставкой на 20–30% ниже расчетного тока нагрузки, чтобы своевременно выявлять утечки и аномалии. Для силовых линий выбирают уставки с учетом номинального тока кабеля и допустимых перегрузок согласно ПУЭ.

Важна также скорость срабатывания. Для защиты коротких замыканий необходимы реле с минимальным временем реагирования – в пределах миллисекунд, чтобы предотвратить повреждение оборудования и обеспечить селективность защиты в цепи.

Реле должны соответствовать стандартам IEC 60947-2 и ГОСТ Р 50030 для гарантии надежности и безопасности. Для монтажа в низковольтных распределительных щитах предпочтительны компактные устройства с функцией самодиагностики и индикацией состояния, что упрощает техническое обслуживание.

Вопрос-ответ:

Какая основная функция реле тока в электрических системах?

Реле тока предназначено для контроля силы электрического тока в цепи. Оно реагирует на превышение или снижение тока и способно разорвать цепь, чтобы защитить оборудование от повреждений, например, при коротком замыкании или перегрузке.

Как реле тока помогает предотвратить аварийные ситуации в энергосистемах?

Реле тока быстро обнаруживает аномальные изменения тока, например, резкий рост, вызванный коротким замыканием. В таком случае оно отключает защищаемую часть цепи, что предотвращает дальнейшее повреждение оборудования и снижает риск пожара или других аварийных последствий.

В чем отличие реле тока от других защитных устройств, например, автоматических выключателей?

Реле тока — это специализированный элемент, который реагирует именно на силу тока и может работать совместно с другими устройствами. В отличие от автоматических выключателей, реле чаще служит сигнализирующим и управляющим звеном, передавая команду на отключение или включение. Это позволяет реализовать более точный и быстрый контроль параметров цепи.

Какие типы реле тока используются в современных электрических установках, и чем они отличаются?

Существуют различные виды реле тока: электромеханические, электронные и цифровые. Электромеханические основаны на силе электромагнитного поля и более просты по конструкции, но имеют меньшую точность. Электронные обеспечивают более точное измерение и быстрое реагирование. Цифровые реле могут обрабатывать сигналы и выдавать дополнительные диагностические данные, что помогает в обслуживании и мониторинге системы.
