Гибридные шаговые двигатели представляют собой уникальное сочетание технологий постоянных магнитов и электромагнитной индукции, что позволяет добиться высокой точности и эффективности в работе. В отличие от обычных шаговых двигателей, которые используют только электромагнитное поле для создания момента, гибридные двигатели обеспечивают более стабильную работу за счет присутствия постоянных магнитов в роторе. Это позволяет значительно повысить их момент на низких оборотах и снизить потери энергии.
Основной принцип работы гибридного шагового двигателя заключается в последовательном включении и выключении обмоток статора, что вызывает вращение ротора. Ротор, имеющий постоянные магниты, взаимодействует с магнитным полем статора, создавая тягу, которая движет механизм. В отличие от обычных шаговых двигателей, гибридные двигатели используют более сложную схему магнитной индукции, что повышает их крутящий момент на низких и средних оборотах.
Гибридный шаговый двигатель может работать в различных режимах, таких как полный и шаговый. При полном режиме включаются все обмотки, что позволяет достичь максимального момента. В шаговом режиме обмотки активируются поочередно, что позволяет контролировать точность и скорость вращения ротора. Такие особенности конструкции делают гибридные двигатели идеальными для применения в робототехнике, станках с числовым программным управлением (ЧПУ) и других точных системах.
Для достижения максимальной эффективности гибридные шаговые двигатели часто оснащаются высокотехнологичными контроллерами, которые обеспечивают точное управление каждым шагом. Такой подход позволяет минимизировать вибрации и повышать точность позиционирования. При этом, несмотря на сложность конструкции, гибридные двигатели остаются более компактными и экономичными по сравнению с аналогичными сервомоторами.

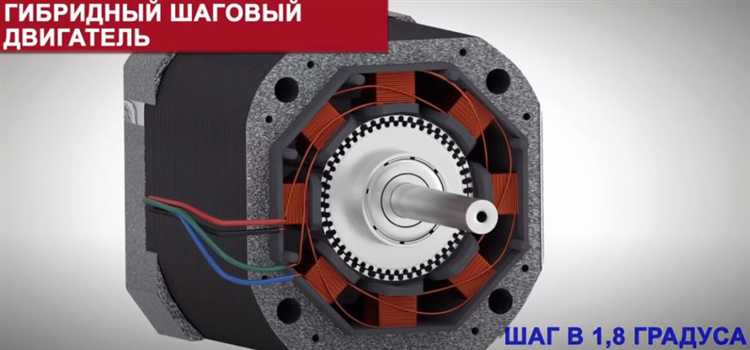

Особенности конструкции гибридного шагового двигателя
Гибридные шаговые двигатели сочетают в себе характеристики двух основных типов: постоянного магнита и электромагнита. Это позволяет добиться улучшенных рабочих характеристик, таких как повышенный крутящий момент и точность позиционирования. Основная особенность заключается в наличии ротора с постоянными магнитами, который взаимодействует с обмотками статора, выполненными по принципу электромагнитного возбуждения.

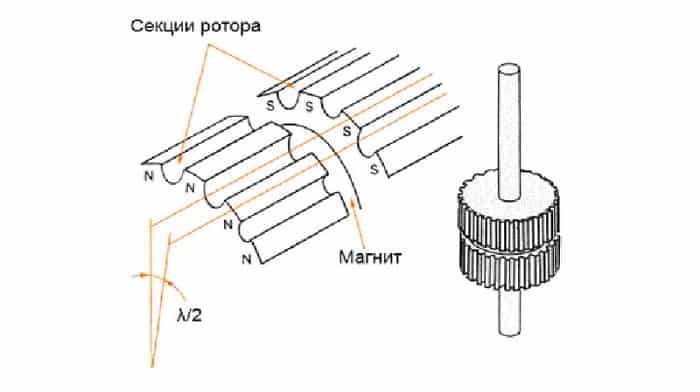

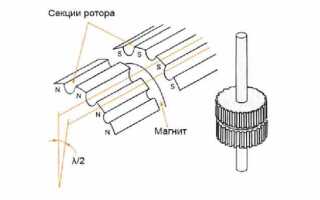

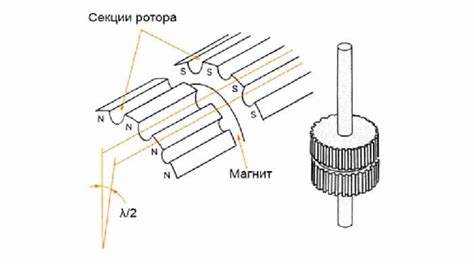

В гибридных двигателях ротор и статор могут иметь различные конфигурации. В большинстве моделей ротор состоит из нескольких сегментов с постоянными магнитами, которые расположены чередующимися полюсами. Это позволяет уменьшить потери энергии и повысить эффективность работы при меньших размерах двигателя. Статор обычно состоит из многослойных обмоток, которые обеспечивают равномерное магнитное поле, что критично для точности шагов и минимизации дрейфа.
Конструкция этих двигателей часто включает несколько фаз, что повышает их стабильность и делает возможным более тонкое регулирование момента. Например, трехфазные гибридные шаговые двигатели обеспечивают плавность работы, особенно при низких оборотах. Важно также, что такие двигатели обладают высокой инерционностью и способны работать в широком диапазоне скоростей без значительных потерь на нагрев и перегрузку.
Преимущества гибридных шаговых двигателей по сравнению с традиционными моделями заключаются в более высокой мощности при меньших габаритах. Это достигается за счет эффективной магнитной схемы, которая позволяет минимизировать размеры ротора при сохранении высокой плотности магнитного потока. Дополнительно, конструкция ротора с постоянными магнитами способствует уменьшению шума и вибраций в процессе работы, что особенно важно при эксплуатации в чувствительных к шуму приложениях, таких как медицинское оборудование или оптические системы.
Одной из важных особенностей является использование редукторов для передачи момента от ротора к рабочим органам. Это улучшает точность движения и позволяет двигателю поддерживать необходимую скорость при повышенной нагрузке. Используемые редукторы обеспечивают плавность хода, что критически важно для работы с высокоточными устройствами.
Важным аспектом в конструкции является выбор материалов для постоянных магнитов. В современных гибридных двигателях часто используются магниты на основе неодима, что позволяет добиться высокой плотности магнитного потока и устойчивости к внешним воздействующим факторам, таким как температуры и вибрации. Это делает гибридные шаговые двигатели подходящими для работы в широком температурном диапазоне.

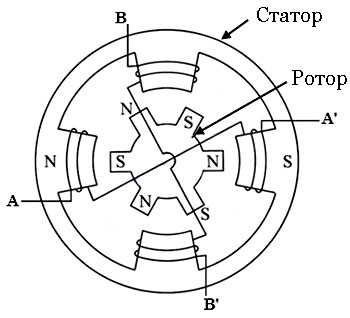

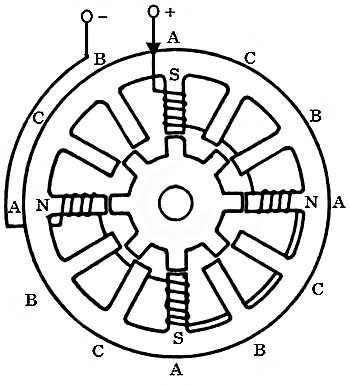

Как работает магнитное поле в гибридном шаговом двигателе?
Магнитное поле в гибридном шаговом двигателе играет ключевую роль в обеспечении точности и стабильности его работы. Это поле формируется взаимодействием постоянных магнитов и электромагнитных катушек, расположенных на роторе и статоре соответственно.
Гибридный шаговый двигатель использует два основных принципа работы магнитного поля: электромагнитную индукцию и взаимодействие постоянных магнитов. Рассмотрим более детально.
- Магнитное поле статора: Статор содержит катушки, которые при подаче тока создают магнитные потоки. В зависимости от направления тока в катушках магнитные поля статора могут изменять свою полярность, что вызывает вращение ротора.
- Магнитное поле ротора: Ротор состоит из постоянных магнитов, которые создают магнитное поле, взаимодействующее с полем статора. Ротор вращается в ответ на изменения магнитного поля статора, а шаговый двигатель делает шаг за шагом в соответствии с управляющими сигналами.
Важно, что в гибридных шаговых двигателях используется комбинация двух принципов: электрический и магнитный. Это позволяет достичь высокой точности и эффективности в сравнении с обычными шаговыми двигателями, где используется только магнитное поле статора.
- Режимы работы: В зависимости от типа сигнала, подаваемого на катушки, магнитные поля статора могут взаимодействовать с ротором в разные моменты времени, создавая шаги. Например, в однополюсном режиме магнитное поле ротора перемещается на фиксированное расстояние, тогда как в двухполярном режиме ротор может двигаться на меньшие шаги.
- Точность управления: Комбинированное воздействие магнитных полей позволяет достичь точности до долей градуса. Это особенно важно для применения в системах, где требуется высокая разрешающая способность, например, в принтерах или координатных станках.
Особенность магнитного поля гибридного шагового двигателя заключается в том, что оно может быть изменено с высокой точностью при контроле подаваемого тока. Это даёт возможность динамически регулировать силу и направление вращения, обеспечивая стабильную работу в широком диапазоне условий.
Основные типы гибридных шаговых двигателей и их различия
Гибридные шаговые двигатели делятся на два основных типа: с синхронным и с асинхронным ротором. Оба типа используют комбинацию электромагнитных и механических принципов для обеспечения точного позиционирования, но имеют разные конструктивные особенности и области применения.
1. Синхронный гибридный шаговый двигатель – это наиболее распространённый тип. Он включает в себя ротор с постоянными магнитами, что позволяет достигать высокой точности и момента вращения. Такой двигатель работает на основе взаимодействия магнитного поля статора с магнитным полем ротора, что позволяет обеспечить чёткое следование за управляющими сигналами. Синхронные двигатели имеют высокий КПД и малые потери энергии при малых нагрузках. Они идеально подходят для приложений, где требуется высокая точность позиционирования, например, в 3D-принтерах и робототехнике.
2. Асинхронный гибридный шаговый двигатель использует ротор, состоящий из короткозамкнутых проводников (как у обычных асинхронных двигателей), что позволяет добиться лучшего момента на низких оборотах. Эти двигатели могут работать с меньшими требованиями к охлаждению, чем синхронные, но их точность и эффективность ниже. Асинхронные шаговые двигатели применяются там, где важна высокая нагрузочная способность при не слишком строгих требованиях к точности, например, в системах подъёма или конвейерах.
3. Гибридный шаговый двигатель с линейным ротором представляет собой более редкий, но очень интересный вариант, где ротор принимает линейную форму. Эти двигатели обеспечивают точное линейное движение с высокой скоростью и минимальными вибрациями. Они часто используются в устройствах, где необходима линейная перемещение с высокой точностью, таких как нанотехнологические установки и высокоточные лазеры.
Основные различия между типами сводятся к конструктивным особенностям ротора, его взаимодействию с магнитным полем и эффективности при различных нагрузках. Синхронные двигатели обеспечивают лучшую точность и меньшее потребление энергии при малых нагрузках, но асинхронные более устойчивы к перегрузкам и способны работать с большими массами.
В выборе типа гибридного шагового двигателя важно учитывать требования к точности, скорости, нагрузке и условиям эксплуатации устройства. Например, если в приложении важна точность, но нагрузка не слишком велика, предпочтение стоит отдать синхронным моделям. Для же систем с переменной нагрузкой и требующих меньшего внимания к точности, лучше подойдут асинхронные двигатели.
Режимы работы и их влияние на производительность двигателя
Гибридный шаговый двигатель (ШД) может работать в нескольких режимах, каждый из которых существенно влияет на его производительность. Основные режимы включают статический, динамический и смешанный, и каждый из них имеет свои особенности, определяющие эффективность и точность работы устройства.
В статическом режиме двигатель вращается на фиксированную позицию с минимальными изменениями скорости. Этот режим характерен высокой точностью позиционирования, но его производительность ограничена при высоких нагрузках, так как шаговый двигатель может испытывать перегрев и вибрации из-за частых включений и выключений фаз. Чтобы избежать потери точности, рекомендуется использовать статический режим в сочетании с температурными датчиками, предотвращая перегрузку двигателя.
Динамический режим работы предполагает более высокие скорости вращения и больший крутящий момент. Он используется для быстрой реакции на изменения нагрузки, что критично при работе с производственными системами, требующими высокой скорости перемещения. Однако в этом режиме двигатель подвержен более высокой индукции потерь и может столкнуться с проблемами точности, если скорость превышает рекомендованные параметры. Чтобы компенсировать это, следует выбирать оптимальные параметры шагов и резонансные частоты работы, что повысит устойчивость работы и эффективность.
Смешанный режим сочетает в себе элементы обоих вышеперечисленных, что позволяет адаптировать работу двигателя под различные задачи. В этом случае шаговый двигатель работает как в статическом, так и в динамическом режиме, что помогает избежать резких перегрузок и повышает общую эффективность системы. Рекомендуется использовать смешанный режим в автоматизированных системах с переменной нагрузкой, где требуется как высокая скорость, так и точность позиционирования.
При выборе режима работы важно учитывать тепловую нагрузку, поскольку различные режимы могут вызывать различные уровни нагрева двигателя. Например, в динамическом режиме двигатель будет подвергаться большему перегреву, что требует дополнительных систем охлаждения. В статическом режиме эта проблема минимальна, но при высоких нагрузках возможны проблемы с точностью. В случае смешанного режима важно заранее рассчитывать возможность перегрева и устанавливать системы контроля температуры.
Как управлять гибридным шаговым двигателем с помощью контроллера?
Управление гибридным шаговым двигателем осуществляется с помощью специализированного контроллера, который отвечает за подачу правильных сигналов на обмотки двигателя для достижения точных перемещений. Контроллер регулирует напряжение и ток, что позволяет двигателю работать с заданной скоростью и точностью.
Основные этапы управления:
- Подача управляющих сигналов: Контроллер генерирует импульсные сигналы для каждой фазы двигателя. Частота импульсов определяет скорость вращения, а их длительность – угол поворота.
- Выбор режима работы: В зависимости от типа контроллера, можно выбрать различные режимы работы – полный шаг, половинный шаг, четверть шага и другие. Каждый режим влияет на точность и плавность движения.
- Контроль тока: Контроллер регулирует ток через обмотки двигателя для предотвращения перегрева и обеспечения стабильной работы. Он часто использует метод шим (широтно-импульсной модуляции) для точной настройки подачи тока.
Для управления шаговым двигателем с помощью контроллера важно учитывать следующие аспекты:
- Подбор контроллера: Контроллер должен соответствовать техническим характеристикам двигателя, таким как номинальный ток и напряжение. Несоответствие может привести к перегрузке или неправильной работе устройства.
- Параметры драйвера: Часто используются драйверы с интегрированной защитой от короткого замыкания и перегрева, что увеличивает надежность системы.
- Настройка скорости и точности: Для достижения высокой точности и плавности движения необходимо правильно настроить скорость и параметры питания двигателя. Рекомендуется использовать режимы с меньшими шагами для улучшения стабильности работы.
- Механическая нагрузка: Учитывайте сопротивление и инерцию нагрузки. В случае слишком большой нагрузки может возникнуть потеря шагов, что снижает точность позиционирования.
Правильное управление гибридным шаговым двигателем позволяет достичь высокой точности и надежности в работе механизма. Важно настроить параметры контроллера в соответствии с требованиями конкретного приложения, чтобы обеспечить оптимальные рабочие характеристики.
Преимущества и недостатки гибридных шаговых двигателей в сравнении с другими типами
Гибридные шаговые двигатели представляют собой компромисс между шаговыми и синхронными двигателями, сочетающие высокую точность позиционирования с высокой выходной мощностью. В отличие от обычных шаговых двигателей, гибридные модели используют как постоянные магниты, так и индукционные обмотки, что позволяет улучшить их характеристики. Рассмотрим их основные преимущества и недостатки в сравнении с другими типами двигателей.
Преимущества:
1. Высокая точность и стабильность. Гибридные шаговые двигатели обеспечивают точность позиционирования до 0,9 градуса на один шаг, что делает их идеальными для приложений, требующих точного контроля. В сравнении с обычными асинхронными или серводвигателями, они дают стабильную работу без необходимости в обратной связи.
2. Компактность и эффективность. Благодаря использованию постоянных магнитов и компактной конструкции, гибридные шаговые двигатели имеют высокую выходную мощность при относительно небольших размерах. Это позволяет их использовать в ограниченных по пространству установках, таких как 3D-принтеры и небольшие станки с числовым программным управлением (ЧПУ).
3. Низкое энергопотребление в статическом режиме. В отличие от серводвигателей, которые требуют постоянного питания для поддержания работы, гибридные шаговые двигатели могут работать в статическом режиме с минимальным энергопотреблением, что делает их более эффективными для ряда автоматизированных систем.
4. Простота управления. Для гибридных шаговых двигателей требуется минимальная схема управления, обычно состоящая из драйвера и контроллера. В отличие от серводвигателей, которые требуют сложных систем обратной связи и настройки, шаговые двигатели могут работать без таких дополнительных устройств.
Недостатки:
1. Шум и вибрации. Одним из главных недостатков гибридных шаговых двигателей является уровень шума и вибрации. Это связано с их принципом работы, где подача тока по фазам вызывает вращение ротора, что может создавать лишние механические колебания. В некоторых случаях это ограничивает их применение в местах, где требуется высокая плавность хода.
2. Низкая скорость вращения. Гибридные шаговые двигатели имеют ограничение по максимальной скорости вращения, что делает их менее подходящими для высокоскоростных приложений. В отличие от синхронных двигателей или серводвигателей, они теряют эффективность при высоких оборотах.
3. Низкая эффективность при высокой нагрузке. При работе с большими нагрузками гибридные шаговые двигатели теряют свою эффективность из-за увеличения тепловыделения и потребности в более высоких токах. В таких случаях серводвигатели или асинхронные двигатели могут предложить лучшие характеристики по эффективности.
4. Сложность в управлении при больших нагрузках. При работе с большими нагрузками или переменных скоростей гибридные шаговые двигатели могут требовать более сложных систем управления для обеспечения оптимальной работы, что повышает стоимость установки и обслуживания системы.
Как выбрать подходящий гибридный шаговый двигатель для конкретной задачи?
Первый шаг – определение требуемой мощности двигателя. Для этого нужно знать рабочее напряжение и ток в цепи, а также требования к моменту и скорости вращения. Например, для роботов и CNC-станков важен момент, а для дисковых приводов – скорость вращения. Различие в мощности мотора напрямую связано с его размером и характеристиками управления.
Второй фактор – тип нагрузки. Для динамических приложений, таких как робототехника или автоматизированные системы, лучше выбрать двигатель с высокой максимальной скоростью и возможностью быстрого изменения положения. В случае статических нагрузок, например, в системах с большой массой, следует выбирать двигатель с высоким моментом удержания, чтобы предотвратить сдвиг или потерю положения.
Точность позиционирования – ключевая характеристика для задач, где требуется высокая точность движений, таких как 3D-принтеры, оптические системы или приборы для измерений. В этом случае предпочтительнее двигатели с высоким количеством шагов на оборот (например, 1.8° или 0.9°). Также важно учитывать возможность использования микрошагового драйвера для достижения ещё большей точности.
Не менее важны рабочие условия, такие как температура, влажность и вибрации. Если система будет работать в экстремальных условиях (например, в промышленной среде), следует выбрать двигатели с улучшенной защитой от пыли и влаги (IP рейтинг). Для высоких температур необходимы модели с более стабильными магнитоэлектрическими характеристиками.
Наконец, учитывая стоимость, важно выбрать баланс между производительностью и экономией. Для простых задач можно использовать более доступные модели, тогда как для высокоскоростных и точных приложений лучше инвестировать в более дорогие, но долговечные и мощные решения с улучшенными характеристиками.
Уход и обслуживание гибридного шагового двигателя
Гибридный шаговый двигатель требует регулярного технического обслуживания для обеспечения долговечности и стабильной работы. Правильный уход включает несколько ключевых аспектов, которые помогут предотвратить поломки и снизить износ деталей.
Первое, на что следует обратить внимание – это поддержание чистоты двигателя. Пыль, грязь и механические частицы могут проникать в механизм, что приведет к снижению эффективности работы и ускоренному износу. Для этого рекомендуется регулярно протирать двигатель мягкой тканью, избегая попадания воды и химикатов на его компоненты.
Одним из важных аспектов является проверка и смазка подшипников и подвижных частей. При работе двигателя появляются трения, которые со временем могут вызвать износ. Для этого используйте смазочные жидкости, которые не нарушают работы электромагнитных компонентов. Смазка должна быть нанесена в ограниченных количествах, чтобы избежать ее попадания на другие детали.
Не менее важным является контроль за рабочими параметрами двигателя. Регулярно проверяйте температуру и напряжение питания. Избыточное напряжение или перегрев могут привести к выходу из строя электронной схемы или перегрузке двигателя. Важно использовать стабилизаторы напряжения и системы охлаждения, если они предусмотрены конструкцией устройства.
Калибровка и настройка шагового двигателя – еще одна важная процедура. После длительного использования может возникнуть необходимость в корректировке углов поворота и проверки работы шагов. Периодическая настройка поможет избежать потери точности и ускорит восстановление исходных параметров работы.
Проверка состояния проводки и контактов также является частью регулярного обслуживания. Коррозия или ослабленные контакты могут привести к нестабильной работе двигателя. Все соединения должны быть проверены на целостность и отсутствие окисления.
Плановое обслуживание гибридного шагового двигателя включает диагностику на предмет износа и выявление возможных неисправностей. Важно проводить осмотр компонентов, таких как ротор и статор, для выявления следов повреждений. Если наблюдается значительный износ этих частей, их нужно заменить на новые, чтобы избежать некорректной работы устройства.
Вопрос-ответ:
Что такое гибридный шаговый двигатель и как он работает?
Гибридный шаговый двигатель сочетает в себе характеристики постоянного магнитного и обычного шагового двигателя. В нем используется магнитное поле, создаваемое постоянными магнитами, и электромагнитами, которые вращают ротор через заданные углы. Такие двигатели обеспечивают точность позиционирования и контроль скорости, что делает их идеальными для применения в станках, 3D-принтерах и роботах.
Какие основные преимущества гибридных шаговых двигателей по сравнению с обычными шаговыми?
Гибридные шаговые двигатели более эффективны в плане мощности и точности, чем обычные шаговые. Это связано с использованием постоянных магнитов, которые позволяют двигателю работать с меньшими потерями энергии и повышенной производительностью. Кроме того, они обеспечивают большую крутящую момент и меньшие вибрации, что важны для некоторых приложений, требующих высокой точности.
Можно ли использовать гибридные шаговые двигатели для управления большими нагрузками?
Гибридные шаговые двигатели имеют ограничение по максимальной нагрузке, в отличие от других типов двигателей, например, серводвигателей. Однако, они могут использоваться для управления средними и небольшими нагрузками с высокой точностью. Для очень тяжелых приложений лучше выбирать другие типы двигателей, которые могут выдержать большие нагрузки без перегрева и потери мощности.
Как управлять гибридным шаговым двигателем?
Управление гибридным шаговым двигателем осуществляется с помощью драйвера, который подает на катушки электрический ток, заставляя их создавать магнитные поля. Для точного позиционирования важно задавать последовательность импульсов в нужной фазе. В современных системах управления используется микрошаговое управление, которое позволяет добиться плавности хода и снижает вибрации при вращении ротора.
Какие недостатки могут быть у гибридных шаговых двигателей?
Одним из главных недостатков гибридных шаговых двигателей является их чувствительность к перегреву при длительной работе на высоких нагрузках. Также они могут иметь более сложную конструкцию, чем обычные шаговые двигатели, что делает их дороже. Кроме того, для их работы требуется наличие соответствующего драйвера, что также увеличивает стоимость системы.
