Как перемотать ротор своими руками

Как перемотать ротор своими руками

Перемотка ротора – это точная работа, требующая понимания конструкции электродвигателя, внимательности и соблюдения технологии. Если сгорела обмотка, не обязательно нести двигатель в сервис. При наличии нужного инструмента и минимального опыта можно восстановить работоспособность ротора в домашних условиях.

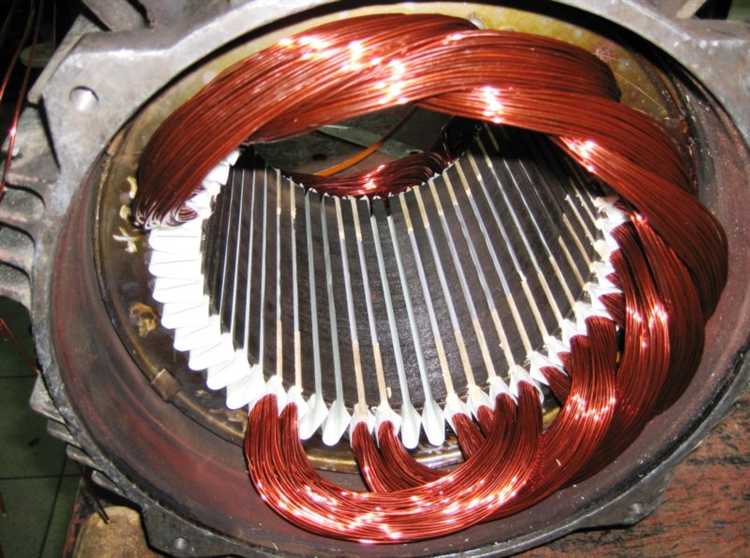

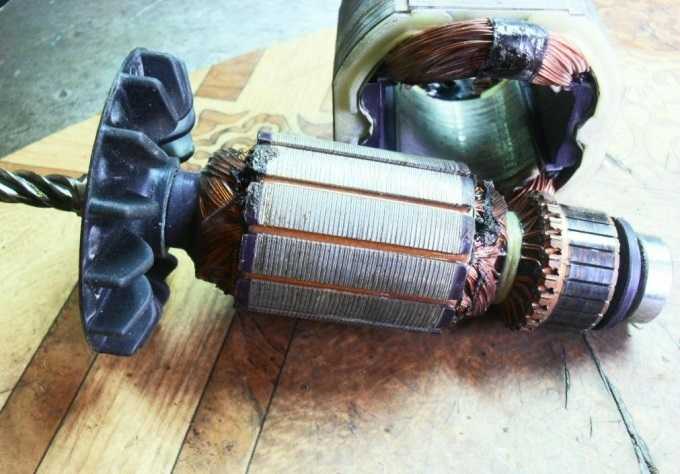

Первым этапом является демонтаж двигателя и разборка корпуса. После снятия щёток и извлечения ротора необходимо тщательно осмотреть обмотку. Следы перегрева, почернение лака и запах гари – признаки межвиткового замыкания. Обмотка удаляется полностью, включая остатки лака и клея. Для этого используется строительный фен, нож и наждачная бумага зернистостью 100–150.

Диаметр и длина провода определяются по оригинальной обмотке. Обычно используется медный провод с эмалевым покрытием диаметром от 0,3 до 1 мм. Количество витков на каждой катушке необходимо пересчитать до полного удаления старой обмотки. Это критически важно для сохранения рабочих характеристик двигателя.

Намотка производится вручную на предварительно очищенный сердечник. Проволока укладывается равномерно, без перекрещивания, с минимальным натяжением. После намотки каждая катушка фиксируется термостойким лаком или эпоксидной смолой. Затем обмотку необходимо просушить при температуре 80–100 °C в течение 2–3 часов.

Перед сборкой проверяется сопротивление и целостность всех катушек мультиметром. После этого ротор собирается обратно, двигатель тестируется на холостом ходу. При правильной перемотке устройство будет работать без вибраций, шума и перегрева.

Как определить необходимость перемотки ротора

Как определить необходимость перемотки ротора

Запах гари и потемнение лака на обмотке указывают на перегрев. Это признак межвиткового замыкания или короткого замыкания на корпус, что требует перемотки.

Сопротивление обмотки измеряется мультиметром. Если оно близко к нулю или значительно ниже нормы, произошёл пробой изоляции. В таком случае перемотка необходима.

Неравномерное вращение ротора, сопровождаемое вибрацией или гудением, свидетельствует о нарушении баланса из-за повреждённых витков. Такие дефекты устраняются только перемоткой.

Срабатывание автоматов или предохранителей при запуске двигателя – прямой индикатор короткого замыкания внутри обмотки ротора. Работа двигателя в таком состоянии невозможна.

Следы подгорания на коллекторе и неравномерный износ щёток – признак неправильной коммутации, вызванной неисправной обмоткой. Проблему не решить без полной перемотки.

Даже один из этих признаков – достаточное основание для диагностики и полной перемотки ротора.

Какие инструменты и материалы потребуются для перемотки

Какие инструменты и материалы потребуются для перемотки

  • Медная эмалированная проволока – выбирается по сечению и температурной стойкости. Например, для бытового ротора мощностью до 1 кВт подойдёт провод ПЭТВ-2 диаметром 0,5–0,8 мм.
  • Изоляционный картон – термостойкий (например, электротехнический прессшпан или лакоткань). Используется для изоляции между витками и слоями.
  • Секционный шаблон или намоточная форма – упрощает формирование катушек и равномерное распределение провода.
  • Микрометр или штангенциркуль – необходим для точног

    Как правильно разобрать двигатель и извлечь ротор

    Как правильно разобрать двигатель и извлечь ротор

    Осмотрите видимые контакты и разъемы, отсоедините все провода. Для удобства маркируйте проводку маркером или изолентой. После удаления крышек аккуратно отделите статор от корпуса двигателя, избегая повреждения обмоток и изоляции.

    Ротор обычно фиксируется внутри статора с помощью подшипников и может быть зафиксирован стопорными кольцами или гайками на валу. Снимите стопорные элементы с помощью съемника или пассатижей. Если подшипники затянуты, используйте специализированный съемник, чтобы избежать деформаций.

    Вытащите ротор из статора плавными движениями, избегая сильных рывков. При необходимости слегка покачивайте вал, чтобы ротор легко вышел из посадочного места. Обратите внимание на состояние подшипников – если они изношены, замените их перед сборкой.

    При работе используйте перчатки для защиты рук от острых краев и смазочных материалов. Поместите извлеченный ротор на чистую поверхность, чтобы избежать попадания пыли и грязи на обмотки и магнитные части.

    Как снять старую обмотку и подготовить ротор к новой намотке

    Как снять старую обмотку и подготовить ротор к новой намотке

    Для начала отключите ротор от всех электрических цепей и надежно зафиксируйте его в тисках или на верстаке. Осмотрите ротор на предмет износа изоляции и повреждений. Чтобы снять старую обмотку, аккуратно срежьте или сожгите провод с помощью паяльной лампы, избегая перегрева металлического сердечника.

    Удалите остатки проволоки при помощи тонких плоскогубцев или специальных щипцов, аккуратно вытягивая витки из пазов ротора. Если проволока плотно застряла, используйте узкую стамеску или скальпель, чтобы освободить пазы, не повреждая ламели сердечника.

    После удаления всех остатков проведите очистку пазов металлической щеткой или мелкой наждачной бумагой, чтобы убрать загрязнения и остатки изоляции. Затем промойте ротор в растворителе (например, уайт-спирите) для удаления масла и пыли. Высушите при комнатной температуре.

    Проверьте состояние пазовой изоляции. При наличии повреждений замените её на новую, используя изоляционные прокладки или лакоткань толщиной 0,3–0,5 мм. Для дополнительной защиты нанесите изоляционный лак на пазовую часть и дайте полностью высохнуть согласно инструкции производителя.

    Перед намоткой измерьте внутренний диаметр пазов и рассчитайте необходимое количество витков и толщину провода с учётом допустимой нагрузки. Убедитесь, что все части ротора чистые, сухие и не имеют дефектов, способных повлиять на качество новой обмотки.

    Как рассчитать количество витков и выбрать диаметр провода

    Как рассчитать количество витков и выбрать диаметр провода

    Для точного расчёта количества витков ротора необходимо знать параметры исходной обмотки: количество витков на катушку и число катушек. Если эти данные отсутствуют, измерьте длину провода и площадь сечения магнитного сердечника. Количество витков рассчитывается по формуле: N = L / (2 × π × r), где L – длина провода, r – радиус намотки.

    Диаметр провода выбирается исходя из максимального тока, который должен проходить через обмотку, и условий охлаждения. Для токов до 5 А подойдёт провод диаметром 0,4–0,6 мм, при 5–10 А – 0,8–1,2 мм. Толстый провод уменьшает сопротивление и нагрев, но занимает больше места. Для обеспечения надёжного контакта учитывайте, что диаметр изоляции увеличивает общий диаметр провода на 0,05–0,1 мм.

    При повторной намотке лучше точно соблюдать исходное количество витков и диаметр, чтобы сохранить характеристики ротора. Если требуются изменения, корректируйте число витков пропорционально изменению напряжения или тока в цепи, используя закон пропорциональности электромагнитных параметров.

    Как намотать новую обмотку и собрать двигатель обратно

    Как намотать новую обмотку и собрать двигатель обратно

    Перед намоткой определите точное количество витков и сечение провода по оригинальной обмотке. Для обычного асинхронного двигателя используйте медный эмалированный провод диаметром от 0,4 до 1,0 мм, в зависимости от мощности мотора.

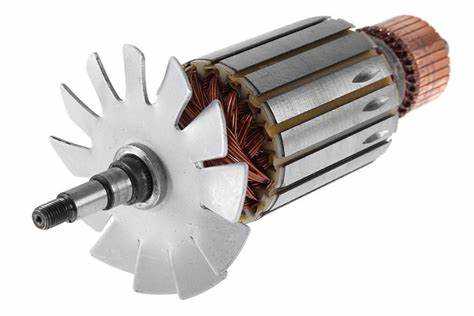

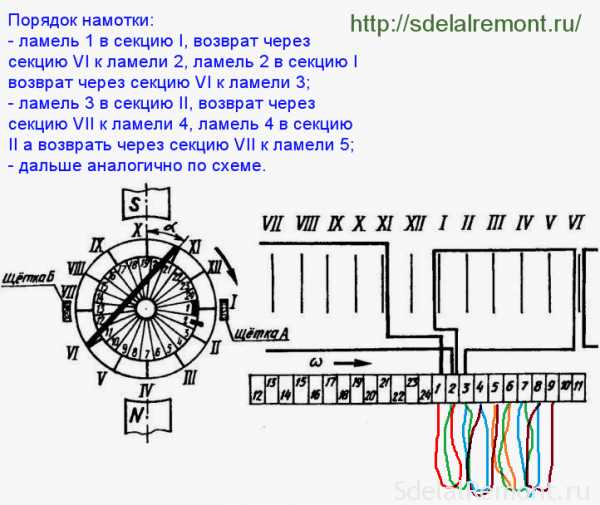

    Начинайте намотку с фиксации конца провода на каркасе катушки, соблюдая направление намотки, соответствующее исходной обмотке. Наматывайте витки плотно и ровно, избегая пересечений и скручиваний. Количество витков подсчитайте заранее, учитывая необходимую длину для каждой фазы.

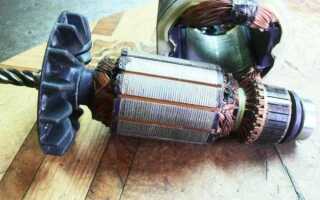

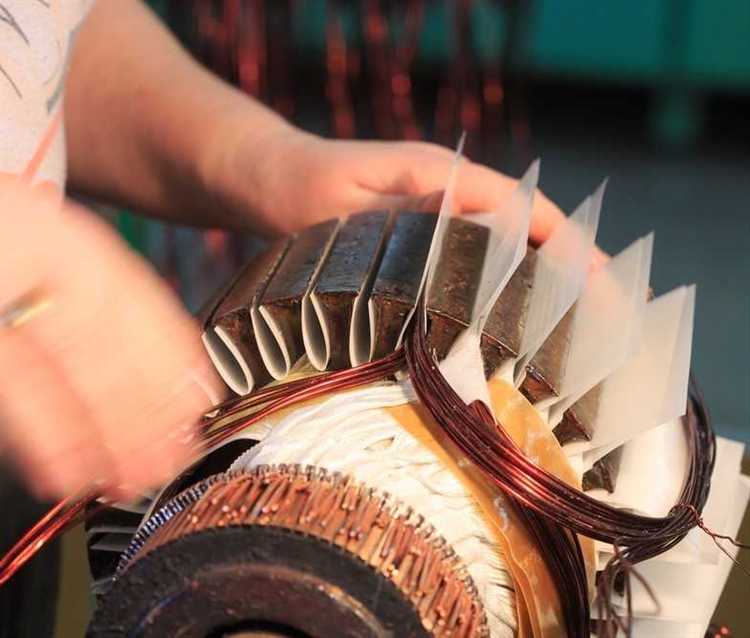

    Каждую группу витков укладывайте с минимальным зазором, прокладывая изоляционные полоски из электроизоляционной бумаги после каждых 20–30 витков. Это предотвращает короткие замыкания между слоями. После окончания намотки тщательно зафиксируйте край провода, оставляя запас для подключения.

    Проверьте сопротивление обмотки мультиметром – значения должны совпадать с паспортными. Затем нанесите на обмотку слой изоляционного лака или пропиточного материала для защиты от влаги и механических повреждений.

    Закройте корпус двигателя, надежно закрепив крышки и подшипники. Проверяйте свободный ход ротора, он не должен задевать статор. После сборки выполните тестовый пуск на холостом ходу, контролируя отсутствие перегрева, посторонних шумов и вибраций.

    Вопрос-ответ:

    Какие инструменты нужны для перемотки ротора дома?

    Для работы потребуется набор базовых инструментов: отвертки разных размеров, пассатижи, мультиметр, паяльник с припоем, изоляционная лента, а также тонкая медная проволока для намотки. Иногда может понадобиться мелкая наждачная бумага для очистки контактных поверхностей. Важно иметь рабочее место с хорошим освещением и устойчивой поверхностью.

    Как определить, что ротор требует перемотки?

    Если электродвигатель работает с перебоями, издает необычные звуки или перегревается, это может указывать на повреждение обмоток ротора. Также при замере мультиметром видны обрывы или короткие замыкания в витках. Внешние признаки — обгоревший или почерневший изоляционный слой на проводах обмотки. Все это говорит о необходимости ремонта или перемотки ротора.

    Как правильно подготовить ротор перед началом перемотки?

    Сначала необходимо тщательно снять старую обмотку, стараясь не повредить каркас ротора. Затем очистить поверхность от остатков лака и грязи с помощью мелкой наждачной бумаги или растворителя. Проверить и при необходимости исправить механические повреждения сердечника. После этого важно обеспечить правильное расположение выводных проводов для последующей намотки и пайки.

    Сколько витков проволоки нужно наматывать на ротор и как рассчитать их количество?

    Количество витков зависит от типа и мощности электродвигателя. Обычно ориентируются на параметры старой обмотки: нужно подсчитать количество витков на каждой секции и использовать проволоку того же диаметра. Если старая обмотка отсутствует, расчет проводят по технической документации или аналогичным моделям. Главное — соблюдать точное количество витков и равномерность намотки, чтобы сохранить характеристики двигателя.

    Какие ошибки чаще всего допускают при перемотке ротора и как их избежать?

    Основные ошибки — неправильный подбор диаметра проволоки, неравномерная намотка, повреждение изоляции провода, недостаточная фиксация витков, а также плохая пайка выводов. Чтобы избежать проблем, важно внимательно следить за равномерностью укладки проволоки, использовать качественную изоляцию, не перегревать проволоку при пайке и проверять целостность обмотки мультиметром после работы.

    Какие инструменты понадобятся для перемотки ротора в домашних условиях?

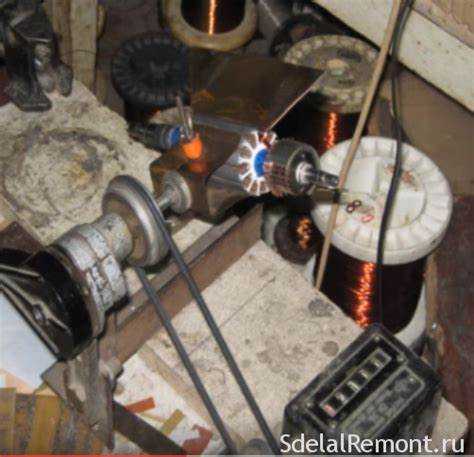

    Для работы потребуется набор простых инструментов: отвертки разных размеров, пассатижи, мультиметр для проверки сопротивления обмоток, изолента или лак для изоляции, а также медный провод нужного диаметра. Если есть возможность, полезно иметь небольшую оправку или станок для аккуратного наматывания провода. Также стоит подготовить рабочее место с хорошим освещением и чистой поверхностью.

    Какие ошибки чаще всего допускают при перемотке ротора, и как их избежать?

    Одна из распространённых ошибок — неправильный выбор диаметра провода, что может привести к перегреву двигателя. Также часто обмотки наматывают слишком рыхло или слишком туго, из-за чего снижается качество контактов и возможны короткие замыкания. Ещё бывает, что плохо изолируют обмотки, что вызывает пробои. Чтобы этого избежать, важно тщательно измерять диаметр провода, равномерно наматывать витки, не допуская перекрутов, и тщательно обрабатывать изоляцию после намотки. Контролировать качество работы помогает проверка мультиметром и визуальный осмотр.
