Подземный ввод электропитания избавляет участок от столбов и защищает проводку от ветра и обрыва веток. Для бытовой сети 220 В чаще всего применяют силовой медный кабель типа ВВГ-пнг(А)-LS 3×6 мм²: он выдерживает длительный ток до 34 А, имеет пониженную горючесть и не распространяет коррозию по жилам. Алюминиевые варианты дешевле, но по ПУЭ-7 раздел 1.2 допускаются только при сечении ≥16 мм² – иначе неизбежен нагрев выше +65 °C при пиковой нагрузке.
Кабель укладывают без натяга, с резервом 5 % длины на каждую прямолинейную ветку, радиус изгиба – не меньше 10 крат диаметра. После укладки его засыпают второй песчаной подушкой 100 мм, а затем возвращают грунт без камней и строительного мусора. На глубине 150 мм над кабелем обязательна сигнальная лента красного цвета ГОСТ R 54980-2012: она предупреждает будущие земляные работы о скрытой линии.
Отдельное внимание дистанциям: кабель прокладывают на расстоянии не ближе 600 мм от водопроводных и газовых труб, 300 мм от дренажных труб и 700 мм от фундамента жилого дома. Если требуется пересечение коммуникаций, угол делают 90°, а кабель помещают в ПНД-трубу диаметром ≥40 мм с протяжкой из капрона.
Перед обратной засыпкой выполняют измерение сопротивления изоляции мегомметром при испытательном напряжении 1 кВ; норма – не менее 10 МΩ на каждую жилу. Только после успешной проверки линию подключают к устройству защитного отключения (УЗО) 30 мА и автоматическому выключателю, рассчитанному по допустимому току выбранного сечения. Так ввод служит десятилетиями без аварий и перерасхода меди.
Выбор типа кабеля для подземной прокладки
Армирование – обязательное условие. Для укладки прямо в грунт берут кабели со стальной двухлентной бронёй: ВБбШв (медные жилы) либо АВБбШв (алюминиевые). Ленты защищают жилы от камней и морозного пучения; прочность оболочки по ГОСТ 31996-2012 выдерживает не менее 15 кН на раздавливание, поэтому дополнительная гофра не требуется.
Материал жилы выбирают по нагрузке и длине линии. Если суммарная мощность участка превышает 8 кВт или трасса длиннее 40 м, предпочтительнее медь: её удельное сопротивление 0,017 5 Ω·мм²/м почти вдвое ниже алюминия, и падение напряжения останется в пределах 2 %. Для хозяйственных строений на 3–5 кВт достаточно АВБбШв 3×6 мм²: экономия до 30 % без критических потерь.
Изоляция ПВХ vs сшитый полиэтилен (XLPE). ПВХ-оболочка держит −15…+70 °C и устойчива к ультрафиолету, но дубеет после 25 лет. Полиэтиленовый ПвБШв выдерживает нагрев жилы до 90 °C и короткое замыкание 250 °C, что полезно при частых пусковых токах насосов или мастерской с электроинструментом.
Марка нг-LS для безопасности. Если кабель заходит в дом через цоколь, используйте вариант ВБбШвнг-LS: по протоколу ГОСТ Р 53315 выделяет не более 50 мг/м³ HCl и даёт дымность Dm ≤ 500, снижая токсичность при возможном возгорании внутри помещения.
Минимальное сечение по ПУЭ. Для однофазного ввода 220 В берут не меньше 6 мм² меди или 16 мм² алюминия, даже если фактическая нагрузка ниже: это требование раздела 7.3.83 исключает перегрев при длительной эксплуатации.
Практическая рекомендация. На типичный дачный участок (дом 10 кВт, мастерская 2 кВт, поливочный насос 1,1 кВт) закладывайте кабель ВБбШвнг-LS 3×10 мм² на глубину 0,7 м с песчаной подушкой 10 см и сигнальной лентой за 20 см до поверхности. Такой запас гарантирует устойчивость к сезонным нагрузкам и упрощает подключение резервного генератора без замены линии.
Определение глубины траншеи и соблюдение нормативов
Для кабелей до 1 кВ ПУЭ (п. 2.3.93, ред. 7) требует заглубление не менее 0,7 м в обычных грунтах. Под садовыми дорожками без автомобильного трафика допускается 0,5 м, но дно обязателено выровнять песчаной подушкой 10 см. Если кабель пересекает подъездную дорогу, глубину увеличивают до 0,9–1,0 м, чтобы исключить повреждение колесной нагрузкой.

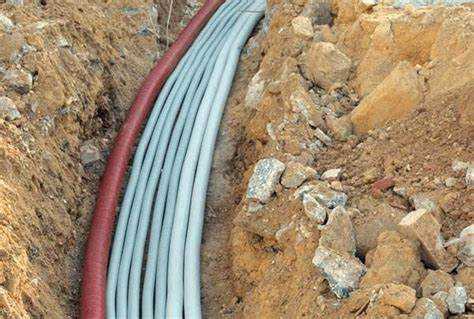

В скалистых или мерзлых грунтах СНиП 3.05.06-85 разрешает сократить заглубление до 0,5 м при обязательной укладке кабеля в ПНД-трубу с песчаным обсыпанием не менее 15 см сверху и снизу. На участках с высоким уровнем грунтовых вод рекомендуется поднять кабель, но сохранить 0,7 м от проектной отметки планировки до верха защитного слоя.
Кабель прокладывают с уклоном 3–5 ‰ в сторону смотрового колодца: вода и конденсат уйдут естественно, а стенки траншеи не подмокнут. Минимальный горизонтальный отступ от фундаментов – 0,6 м, от деревьев – радиус кроны плюс 0,75 м, чтобы корни не повредили изоляцию.
После укладки кабель закрывают сигнальной лентой ЛЭП-Ж или подобной на высоте 0,25 м от верха оболочки. Обратную засыпку выполняют слоями по 20 см с уплотнением: сперва песок, затем вынутый грунт без камней крупнее 50 мм. Такое исполнение гарантирует, что линия будет соответствовать ГОСТ 33044-2014 и прослужит заявленные 30 лет без вскрытия.

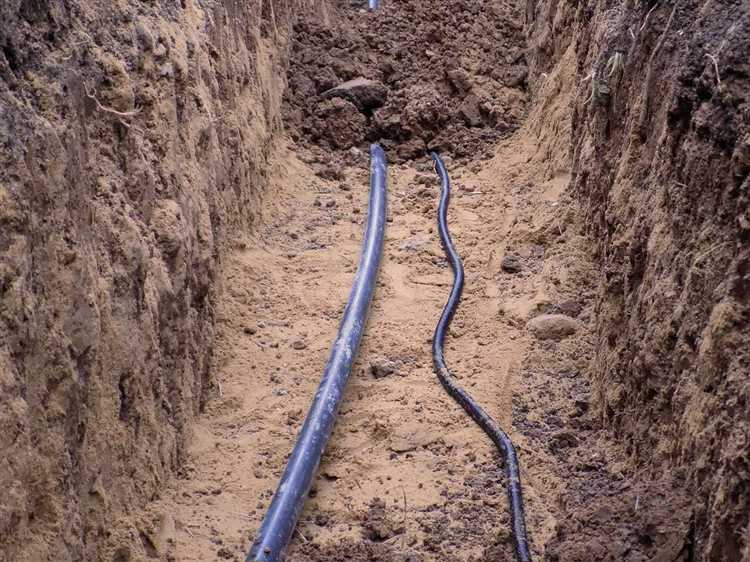

Подготовка траншеи: дно, песчаная подушка и защита
Минимальная глубина прокладки кабелей напряжением до 1 кВ – 0,7 м; под проездами её увеличивают до 1 м. Ширина траншеи – диаметр кабеля + по 100 мм с каждой стороны, чтобы обеспечить ровную укладку и трамбовку.:contentReference[oaicite:0]{index=0}
Дно выравнивают, удаляя камни, корни и строительный мусор. Допустимый уклон – 0,5–1 % в сторону контрольной ямы для отвода дождевой воды; лужи под кабелем недопустимы. Если обнаружена мерзлая или скальная порода, её разбивают минимум на 200 мм вглубь; при невозможности – укладывают защитную ПВХ-трубу.:contentReference[oaicite:1]{index=1}
Песчаная подушка: 100 мм просеянного среднезернистого песка, предварительно увлажнённого. Плотность уплотнения после трамбовки – не менее 1,6 т/м³. На глинистых и водонасыщенных грунтах под подушку стелют геотекстиль 150 г/м², чтобы исключить смешивание слоёв.:contentReference[oaicite:2]{index=2}
Кабель укладывают на подушку без перегибов, затем присыпают тем же песком или просеянным грунтом слоем 120–150 мм и повторно трамбуют. После этого траншею доверху засыпают естественным грунтом без камней и шлака, оставляя уплотнённый бугор высотой около 50 мм – он осядет до уровня участка за один сезон.:contentReference[oaicite:3]{index=3}
Защита: сигнальная лента с надписью «Осторожно – кабель!» помещается в 300 мм над кабелем. При глубине менее 0,7 м или на участках с повышенной нагрузкой сверху кладут сплошные бетонные плиты 40 × 500 × 1000 мм либо два ряда полнотелого кирпича, оставляя 50 мм зазора между ними для дренажа. На пересечениях с трубопроводами кабель дополнительно прокладывают в гофротрубе ПНД d = кабель + 20 %.:contentReference[oaicite:4]{index=4}
Маркировка: в местах изменения направления и у входа в здание устанавливают деревянные или пластиковые колышки с несмываемой надписью «КЛ 0,4 кВ», а контур трассы заносят в план участка с привязкой к стационарным ориентирам и указанием глубины.:contentReference[oaicite:5]{index=5}
::contentReference[oaicite:6]{index=6}
Методы прокладки кабеля с учётом ландшафта и построек
Перед началом работ составьте план-схему участка с точными расстояниями до фундаментов, дорожек, деревьев и инженерных сетей. Для низковольтных линий (до 1 кВ) минимальная глубина заложения в садовом грунте – 0,7 м; под проезжей частью или тротуаром увеличьте её до 0,8 – 1,0 м, чтобы исключить механические повреждения и сезонное промерзание кабеля.

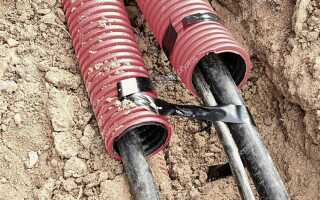

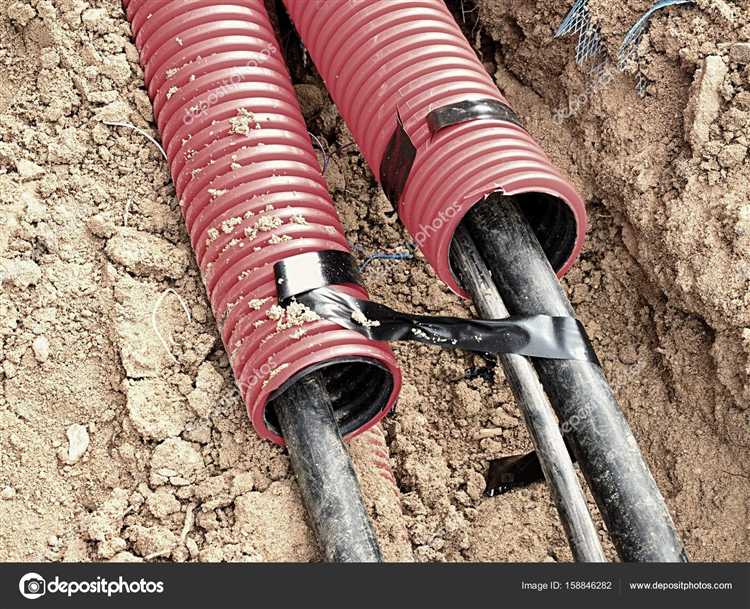

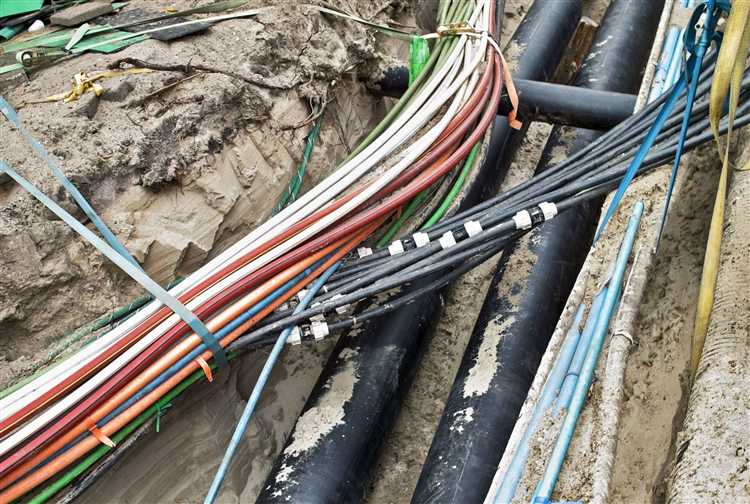

Соблюдайте нормативные отступы: 0,6 м от фундамента капитальных построек, 1,0 м от газовых и водопроводных труб, 1,5 м от дренажных канав. При пересечении других коммуникаций прокладывайте кабель в ПНД-трубе Ø50–110 мм длиной не менее 2 м по обе стороны пересечения.
На участках с перепадом высот более 0,4 м делайте ступенчатые переходы: выкопайте горизонтальные полки и соедините их короткими вертикальными участками в гофрированной трубе. Это снизит растягивающие нагрузки при усадке грунта.
В водо-насыщенной почве устройте «сухую подушку»: 10 см речного песка под кабелем, затем кабель, сверху ещё 10 см песка и сигнальная лента на глубине 0,3 м. При стойком высоком уровне грунтовых вод уложите кабель в герметичную ПНД-трубу и отведите влагу дренажной трубой с геотекстилем.
Крупные корни деревьев способны деформировать оболочку. Сохраняйте расстояние не менее 1,5 м от ствола; если невозможно, применяйте двойную защиту: ПВХ-трубу внутрь ПНД-трубы. В зоне кустарников достаточно одиночной гофры.
При пересечении садовых дорожек из брусчатки используйте горизонтально-направленное бурение буром Ø60–80 мм, протягивая кабель в гладкой ПНД-трубе. Так вы избежите демонтажа мощения и сохраняете дренажную песчаную подушку под плиткой.
Финальное уплотнение грунта выполняйте послойно – по 15 см, без тяжёлой техники, чтобы не повредить изоляцию. Участки с будущим омелиорированием пометьте пластиковыми вешками; это предупредит случайное вскрытие траншеи культиватором.
Установка сигнальной ленты и засыпка траншеи
Сигнальную ленту шириной не менее 40 мм с надписью «Осторожно – кабель» укладывают строго горизонтально на расстоянии 250 мм выше оси кабеля. При глубине траншеи менее 500 мм расстояние сокращают до 150 мм, сохраняя обязательный воздушный зазор между лентой и кабелем.
Перед монтажом ленты формируют защитный слой: 100–120 мм просеянного среднезернистого песка без органических включений. Песок уплотняют до относительной плотности 0,95 по Проктору, пролив водой каждые 50 мм. Это исключает точечные нагрузки на оболочку кабеля.
Ленту укладывают без провисаний, стыки выполняют внахлёст не менее 200 мм. На изгибах траектории делают дополнительные фиксации пластмассовыми штифтами, препятствующими смещению при последующей трамбовке.
Далее траншею засыпают послойно: сперва 150 мм того же песка, затем местным грунтом, очищенным от камней крупнее 50 мм и строительного мусора. Каждый слой толщиной до 200 мм уплотняют виброплитой до коэффициента уплотнения 0,95. Последний слой формируют с положительным горизонтом +50 мм для компенсации последующего проседания.
По завершении устанавливают двухметровые деревянные или пластиковые вехи через каждые 20 м и в местах поворотов трассы – они облегчат поиск кабеля при ремонтах без вскрытия всей линии.
Проверка изоляции и подключение кабеля к сети
Перед подключением подземного кабеля к электросети обязательно проводится тестирование изоляции. Для этого используется мегаомметр с напряжением 500 В для медных жил и 1000 В для алюминиевых. Минимальное сопротивление изоляции должно быть не менее 1 МОм на каждый километр кабеля, в противном случае возможны токи утечки и короткие замыкания.
Алгоритм проверки изоляции:
- Отключить кабель от питающей линии.
- Подключить мегаомметр к каждой жиле с общей заземляющей шиной.
- Измерить сопротивление изоляции каждой жилы отдельно.
- Зафиксировать результаты, при необходимости повторить измерения после ремонта повреждений.
При обнаружении сопротивления ниже нормативного значения нужно выявить и устранить повреждение, либо заменить кабель.
Подключение кабеля к сети выполняется по следующей схеме:
- Очистить концы кабеля на 15–20 см, аккуратно снять внешнюю защиту и оболочку, не повреждая жилы.

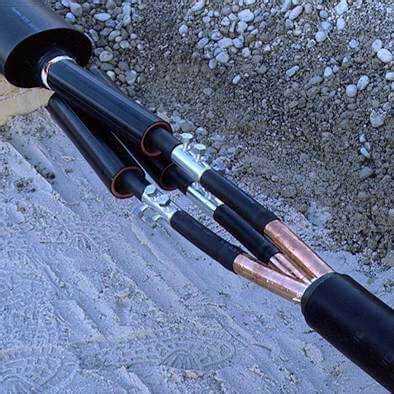

- Обжать или припаять к жилам соответствующие клеммы в зависимости от типа соединения (винтовые колодки, клеммники, муфты).
- Убедиться в надежном контакте и отсутствии оголенных проводников вне клемм.
- Использовать термоусадочные трубки или специальные изоляционные ленты для защиты соединений от влаги и механических повреждений.
- Подключить кабель к распределительному щиту, соблюдая цветовую маркировку и порядок фаз, нейтрали и заземления.
- Проверить правильность подключения с помощью фазометра или мультиметра перед включением питания.
Важным условием является организация качественного заземления и установка автоматических выключателей с соответствующими параметрами по току и характеристике срабатывания.
Вопрос-ответ:
Как правильно выбрать место для прокладки подземного кабеля на дачном участке?
При выборе места для прокладки кабеля нужно учитывать несколько факторов: избегать прохода по участкам с частыми земляными работами или посевами, обходить крупные деревья с мощной корневой системой и планировать маршрут так, чтобы минимизировать длину кабеля. Также важно соблюдать нормы безопасности и дистанции от других коммуникаций, таких как газовые или водопроводные трубы.
Какие материалы и инструменты потребуются для прокладки подземного кабеля своими руками?
Для работы понадобятся: сам кабель с соответствующей изоляцией для подземной установки, кабельные муфты, защитные гофротрубы или короба, лопата или механизированный копатель траншей, заземляющие элементы и изоляционные материалы. Кроме того, потребуется рулетка для измерения длины, маркеры и средства защиты, например, перчатки и очки.
Как глубоко нужно прокладывать кабель под землёй на дачном участке, чтобы обеспечить его сохранность и безопасность?
Оптимальная глубина прокладки кабеля обычно составляет от 60 до 80 сантиметров, в зависимости от типа почвы и нагрузок на участке. В некоторых случаях допускается глубина около 50 см, если дополнительно используется защитная труба или короб. Такая глубина помогает избежать случайных повреждений при обычных земляных работах и защищает кабель от погодных воздействий.
Какие меры предосторожности следует соблюдать при прокладке подземного кабеля, чтобы не повредить уже существующие коммуникации?
Перед началом работ необходимо точно определить расположение всех подземных сетей — электрических, водопроводных, газовых и других. Лучше всего заказать специальные карты или вызвать специалистов, которые сделают обследование. Во время копки важно работать аккуратно и не использовать тяжелую технику в местах пересечения с другими коммуникациями. Также полезно прокладывать кабель в защитной гофрированной трубе для дополнительной безопасности.
Можно ли самостоятельно выполнить подключение подземного кабеля к электрическому щитку на даче, или лучше вызвать электрика?
Подключение подземного кабеля к электрощиту требует знаний в области электробезопасности и соблюдения правил монтажа. Если у вас есть опыт работы с электрическими сетями и вы уверены в своих силах, можно выполнить подключение самостоятельно, строго следуя инструкциям и нормам. Однако для гарантии надежности и безопасности рекомендуется обратиться к квалифицированному специалисту, который проверит правильность монтажа и произведет подключение с соблюдением всех требований.
