Подключение гаража к электросети – это не только вопрос комфорта, но и безопасности. Без стабильного электроснабжения невозможно использование сварочного оборудования, зарядки для аккумуляторов, системы вентиляции и отопления. Перед началом работ необходимо чётко определить источник питания: домовая сеть, отдельная линия от трансформатора или подключение к существующей распределительной коробке.
На практике чаще всего выбирают прокладку подземного кабеля от основного щитка. Для этого потребуется кабель типа ВВГнг или АВБбШв сечением не менее 4 мм² при длине линии до 25 метров и предполагаемой нагрузке до 7 кВт. Кабель укладывается в траншею глубиной не менее 70 см с обязательной подсыпкой песчаной подушки и защитой гофротрубой или ПНД-трубой. Поверх засыпается сигнальная лента.
Внутри гаража устанавливается отдельный распределительный щит с автоматами. Рекомендуется использование УЗО с током утечки 30 мА. Розетки и выключатели подключаются через автоматы на 16 А, освещение – через автоматы на 10 А. Вся электропроводка должна быть выполнена медным проводом сечением не менее 1,5 мм² для освещения и 2,5 мм² для розеток, прокладываемым в металлорукаве или кабель-канале.
Важно заранее продумать расположение розеток: не менее двух с каждой стороны гаража и по одной на потолке и у въезда. Отдельную линию рекомендуется выделить под мощные приборы – например, сварочный аппарат или компрессор. Перед подключением всей схемы необходимо выполнить прозвон проводов, проверку автоматов и общее тестирование всей системы. Только после этого разрешается подключение к основной сети.
Выбор подходящего кабеля для прокладки от дома до гаража
Для прокладки электропроводки от дома до гаража необходимо учитывать нагрузку, длину линии и условия прокладки. Неправильный выбор кабеля приводит к перегреву, падению напряжения и повышенной опасности.
- Определите нагрузку. Рассчитайте суммарную мощность оборудования в гараже. Для освещения и розеток обычно достаточно 3–5 кВт, для электроинструментов и обогревателей – до 8–10 кВт.
- Выберите сечение проводников. Для медного кабеля с длиной линии до 30 м и нагрузкой до 5 кВт достаточно сечения 3×2,5 мм². При нагрузке до 8 кВт – 3×4 мм². Если длина превышает 30 м, увеличьте сечение на 25–50 % для компенсации падения напряжения.
- Тип кабеля. Рекомендуется использовать ВВГ или NYM с медными жилами и изоляцией из ПВХ. Для прокладки в земле используйте бронированный кабель ВБбШв или П-274.
- Условия прокладки. Если кабель прокладывается открыто, выбирайте устойчивый к ультрафиолету и механическим повреждениям. В земле – влагостойкий с защитой от механических нагрузок. В канале – допускается обычный ВВГ, но с дополнительной защитой.
- Запас по мощности. Рекомендуется выбирать кабель с запасом по сечению около 20–30 % от расчетной нагрузки для обеспечения безопасности и возможности расширения.
Правильный выбор кабеля гарантирует стабильную работу электрооборудования и безопасность при эксплуатации линии между домом и гаражом.
Определение необходимой мощности и расчет нагрузки
Для грамотного монтажа электропроводки в гараже требуется точный расчет мощности всех устройств. В первую очередь необходимо составить список оборудования: освещение, розетки для электроинструментов, компрессор, зарядное устройство для аккумулятора, возможно, обогреватель.
Каждому устройству соответствует определенная мощность, измеряемая в ваттах (Вт). Например, лампа накаливания – 60 Вт, светодиодный светильник – 15-20 Вт, электродрель – около 800 Вт, компрессор – 1200-1500 Вт. Суммируя мощность всех одновременно работающих приборов, получаем общую расчетную нагрузку.
Для учета пусковых токов электроинструментов и возможных пиковых нагрузок рекомендуется увеличить итоговую мощность на 20-30%. Это защитит электросеть от перегрузок и позволит выбрать кабель и автоматический выключатель с запасом.
Для расчета тока нагрузки формула: I = P / U, где P – общая мощность в ваттах, U – напряжение сети (220 В). Например, при суммарной мощности 3000 Вт ток составит около 13,6 А. Исходя из этого выбирают сечение кабеля и номинал автоматов, обычно с запасом до 16-20 А.
Если планируется подключение мощных устройств (сварочный аппарат, электроплита), нагрузка пересчитывается отдельно, учитывая особенности их работы и пиковые токи. В таких случаях целесообразно выделить отдельную линию с отдельным автоматом и кабелем.
Прокладка подземного кабеля: глубина, защита и нормативы
Минимальная глубина заложения подземного кабеля для наружного электроснабжения гаража составляет 70 см при условии прокладки в защитной трубе. Если кабель прокладывается без трубы, глубина увеличивается до 90 см. Это регламентировано СП 31-110-2003 и ПУЭ.
Кабель должен иметь двойную изоляцию и соответствовать классу напряжения не ниже 0,66 кВ. Для защиты от механических повреждений рекомендуется использовать гофрированные или ПНД трубы с толщиной стенки не менее 2 мм. Труба укладывается на песчаную подушку толщиной 10–15 см, сверху также засыпается песком, чтобы предотвратить повреждения острыми камнями.
На глубине прокладки следует разместить предупреждающую ленту с надписью «Электрокабель», расположенную на 20–30 см выше кабеля. Это обязательное требование для предотвращения случайных повреждений при земляных работах.
Использование металлической или ПВХ трубы допускается, но металлические требуют дополнительной антикоррозийной защиты. В местах прохождения под проезжей частью или тяжелыми нагрузками прокладывается армированная труба или устанавливается защитный короб из бетона.
Прокладку кабеля необходимо выполнять при отсутствии напряжения, а соединения – только в герметичных коробках с защитой от влаги. Все работы должны соответствовать требованиям ПУЭ раздел 2.1 и СНиП 3.05.06-85 для обеспечения безопасности и долговечности электроснабжения гаража.
Установка распределительного щита в гараже
Распределительный щит необходимо устанавливать в сухом, защищённом от влаги месте с хорошей вентиляцией. Оптимальная высота монтажа – 1,5–1,7 метра от пола для удобства доступа и обслуживания. Корпус щита должен иметь степень защиты не ниже IP44, чтобы защитить электрооборудование от пыли и брызг воды.
Перед монтажом убедитесь, что место установки позволяет проложить кабели с минимальным количеством изгибов и без пересечений с трубопроводами и отопительными приборами. Расстояние от щита до основной электропроводки должно быть минимальным для снижения потерь и упрощения подключения.
В щите должны быть предусмотрены автоматические выключатели с номинальным током, соответствующим нагрузке каждой линии. Для освещения используйте автоматы на 6-10 А, для розеток – на 16-20 А. Для электроинструмента и мощных устройств рекомендуется установка отдельного автомата с учетом суммарной мощности.
Все кабели подключайте через соответствующие клеммы, обязательно используйте цветовую маркировку: фаза – коричневый или черный, ноль – синий, заземление – желто-зеленый. Контакты должны быть затянуты с усилием, указанным в технической документации, чтобы избежать перегрева и искрения.
Рекомендуется установить УЗО с током срабатывания 30 мА на линии, особенно если в гараже используется электроинструмент и есть влажные помещения. УЗО повысит безопасность и предотвратит токи утечки.
После монтажа выполните проверку цепей мультиметром на отсутствие короткого замыкания и правильность подключения нуля и заземления. При необходимости сделайте маркировку автоматов и кабелей для упрощения эксплуатации и ремонта.
Выбор и подключение автоматических выключателей
Для надежной и безопасной электропроводки в гараже автоматические выключатели подбираются исходя из расчетного тока нагрузки и характеристик проводки. Их основная функция – защитить кабель от перегрузок и коротких замыканий.
При выборе автомата учитывайте:
- Номинальный ток выключателя должен быть на 25–30% выше максимального тока нагрузки. Например, для нагрузки 16 А выбирается автомат на 20 А.
- Тип срабатывания: для бытовой нагрузки в гараже обычно подходят автоматы типа C, с характеристикой срабатывания при токе 5–10-кратном номинале, что обеспечивает защиту от кратковременных пусковых токов электроинструментов.
- Место установки: автоматы должны устанавливаться в электрощите с легким доступом для обслуживания.
Подключение автоматического выключателя выполняется следующим образом:
- Подключайте фазный провод к верхнему входному контакту автомата, нулевой – к отдельной шине нуля.
- Заземляющий провод подключается к шине заземления, не через автомат.
- Перед монтажом убедитесь в отсутствии напряжения и используйте индикатор напряжения.
- Затягивайте клеммы отверткой с моментом, соответствующим технической документации (обычно 2–3 Н·м), чтобы избежать ослабления контакта.
- После подключения проводов установите автомат на DIN-рейку до щелчка, обеспечив надежную фиксацию.
Рекомендуется устанавливать отдельные автоматы для силовых и осветительных линий, а также для розеток, где предполагается подключение электроинструментов. Если планируется использование мощного оборудования, выбирайте автоматы с большим номиналом, согласованным с сечением кабеля.
Организация заземления в отдельно стоящем гараже
Для эффективного заземления в гараже необходимо создать контур, способный обеспечить безопасный отвод тока при аварийных ситуациях. Контур обычно собирается из стальных или медных уголков длиной от 2 до 3 метров, которые забиваются вертикально в землю на глубину не менее 0,7 метра, ниже уровня промерзания грунта в вашем регионе.
Минимальное расстояние между заземлителями должно составлять не менее 1,5 метра для равномерного распределения потенциала. Все заземлители соединяются сваркой или болтами в единую цепь, создавая замкнутый контур с суммарной длиной не менее 8 метров. Этот контур присоединяется к главному заземляющему проводнику, идущему к электрощиту гаража.
Для улучшения сопротивления заземления рекомендуется заполнить траншею вокруг заземлителей смесью из глины и соли, а также увлажнять землю в сухой период. Сопротивление контура должно быть не выше 4 Ом; измерение выполняется специальным прибором – мегомметром или заземлениеметр.
Важно изолировать заземляющий проводник от коррозии, используя оцинкованную или медную проволоку с сечением не менее 6 мм². Все соединения должны быть прочными и защищены от окисления. Регулярно проверяйте состояние контура, особенно после морозов и засухи.
При монтаже учитывайте особенности грунта: для сухих песчаных или скальных почв необходимо увеличивать длину заземлителей и использовать дополнительные средства снижения сопротивления, например, специальные химические составы или пластины из меди.
Монтаж розеток и освещения внутри гаража
Для установки розеток в гараже рекомендуется применять влагозащищённые корпуса с классом защиты не ниже IP44. Оптимальное расположение – на высоте 0,8–1,2 м от пола, с учётом удобства подключения электроинструментов и оборудования. Расстояние между розетками должно составлять не более 3 м, чтобы исключить использование удлинителей.
Прокладка кабеля для розеток выполняется медным проводом сечением не менее 2,5 мм², предпочтительно ПВ-3 или ВВГнг-LS, устойчивым к механическим повреждениям и повышенной влажности. Кабели следует вести в гофрированных или металлических трубах для защиты от внешних воздействий и случайных повреждений.

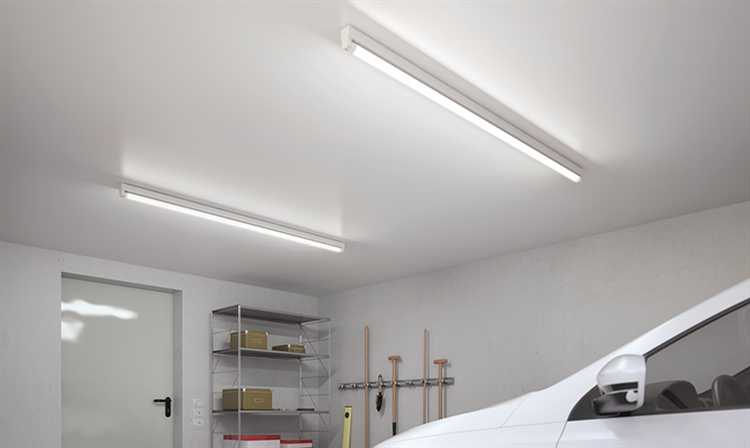

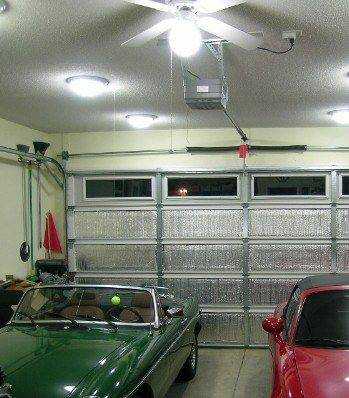

Для освещения гаража выбирают светильники с классом защиты IP54 и выше, лучше всего использовать светодиодные лампы мощностью 15–20 Вт с цветовой температурой 4000–5000 K, обеспечивающие яркий и равномерный свет. Расположение светильников – по центру потолка или равномерно по площади, чтобы избежать теней.
Включение освещения рекомендуется организовать с помощью выключателя на входе в гараж, который монтируется на высоте 1,0–1,2 м от пола. Для дополнительного комфорта можно установить датчики движения, подключённые к светильникам.
Все соединения кабелей в распределительных коробках должны быть выполнены с использованием клеммных колодок или зажимов, обеспечивающих надёжный контакт. После монтажа рекомендуется проверить цепь на отсутствие короткого замыкания и соответствие сопротивления изоляции установленным нормам.
Проверка работоспособности и базовые меры безопасности
Перед подачей напряжения обязательно убедитесь в правильном монтаже проводки: проверьте надежность всех соединений, отсутствие оголенных проводов и повреждений изоляции. Для контроля используйте мультиметр в режиме проверки целостности цепи и измерения напряжения. Все клеммы и винтовые зажимы должны быть затянуты с усилием, исключающим люфт.
Перед включением питания обязательно проверьте работу УЗО и автоматических выключателей. Их параметры должны соответствовать номиналу проводки и электроприборов в гараже. Рекомендуется протестировать УЗО с помощью кнопки теста, чтобы убедиться в его срабатывании при утечке тока.
Для предотвращения короткого замыкания и перегрузок используйте провода с сечением, рассчитанным на максимальную нагрузку. Минимальное сечение для освещения в гараже – 1.5 мм², для розеток – 2.5 мм². Все кабели должны быть проложены с соблюдением норм ПУЭ, избегая перегибов и контакта с острыми краями.
Не допускайте работы с открытыми проводами при включенном электропитании. Перед любыми манипуляциями отключайте питание в распределительном щите. Используйте индивидуальные средства защиты: изолирующие перчатки, диэлектрические коврики и инструмент с изолированными ручками.
Обеспечьте заземление всех металлических конструкций и корпуса электрооборудования. Проверяйте сопротивление заземляющего контура не реже одного раза в год, оно должно быть не выше 4 Ом. В случае использования переносных электроприборов проверяйте исправность вилок и целостность защитного контакта.
Вопрос-ответ:
Какие материалы и инструменты потребуются для самостоятельной проводки электричества в гараже?
Для монтажа электропроводки в гараже понадобятся кабели соответствующего сечения, автоматические выключатели (автоматы), распределительная коробка, розетки и выключатели с защитой от влаги, электрический щиток, изолента, дюбели и крепежи для кабеля, а также инструменты — отвертки, плоскогубцы, перфоратор или дрель, индикатор напряжения и мультиметр для проверки цепи. Важно выбирать кабели с медной жилой и учитывать максимальную нагрузку на сеть.
Как правильно выбрать сечение кабеля для проводки в гараже?
Выбор сечения кабеля зависит от суммарной мощности подключаемых устройств и длины линии. Для гаража, где обычно используются инструменты, освещение и небольшие приборы, часто применяют кабель сечением 2,5 мм² для освещения и розеток до 16 А, а для более мощных устройств — от 4 до 6 мм². Чем больше длина провода, тем больше сечение необходимо, чтобы избежать падения напряжения. Рекомендуется рассчитывать нагрузку и брать запас по сечению для безопасности и долговечности.
Какие меры безопасности нужно соблюдать при монтаже электропроводки в гараже?
Перед началом работ обязательно отключите электричество на вводе. Все соединения должны быть надежными и изолированными, чтобы избежать коротких замыканий и поражения током. Розетки и выключатели лучше выбирать с влагозащитой, так как в гараже часто повышенная влажность. Не стоит прокладывать кабель вдоль пола — лучше использовать крепления на стенах или специальные кабель-каналы. Также следует установить автоматические выключатели и УЗО для защиты от перегрузок и утечек тока.
Можно ли самостоятельно подключить гараж к электрическому щитку дома, или лучше вызвать специалиста?
Подключение к щитку требует знания правил электробезопасности и понимания распределения нагрузки в доме. Если есть опыт работы с электрикой и уверенность в своих навыках, то самостоятельная установка возможна, при условии строгого соблюдения норм. Однако при отсутствии достаточного опыта рекомендуется обратиться к квалифицированному электрику, так как ошибки в подключении могут привести к короткому замыканию, пожару или поражению электрическим током.
