Электрическое сопротивление проводника напрямую зависит от его длины, площади поперечного сечения и материала. Формула для расчета сопротивления: R = ρ × L / A, где R – сопротивление в омах, ρ – удельное сопротивление материала (Ом·мм²/м), L – длина провода в метрах, A – площадь сечения в мм².
Для меди, одного из наиболее распространённых проводников, ρ составляет 0,0175 Ом·мм²/м. Алюминий имеет удельное сопротивление 0,028 Ом·мм²/м. Разница существенна при проектировании кабельных линий: при одинаковом сечении и длине алюминиевый провод обладает сопротивлением почти на 60% выше.
Площадь поперечного сечения определяется по формуле A = π × d² / 4, где d – диаметр жилы в миллиметрах. Например, для провода диаметром 2 мм, сечение будет составлять 3,14 мм². Увеличение сечения вдвое снижает сопротивление в два раза, что критично при больших токах и длинных трассах.
При длине провода 50 м и сечении 1,5 мм² сопротивление медного проводника составит: R = 0,0175 × 50 / 1,5 ≈ 0,583 Ом. В цепи переменного тока с напряжением 220 В и нагрузкой 10 А падение напряжения на таком проводе составит около 5,83 В, что уже близко к допустимым потерям по нормативам.
Для минимизации потерь важно учитывать не только длину и сечение, но и токовую нагрузку, а также допустимое падение напряжения. При проектировании цепей желательно выбирать сечение с запасом – особенно для длинных линий и мощных потребителей.

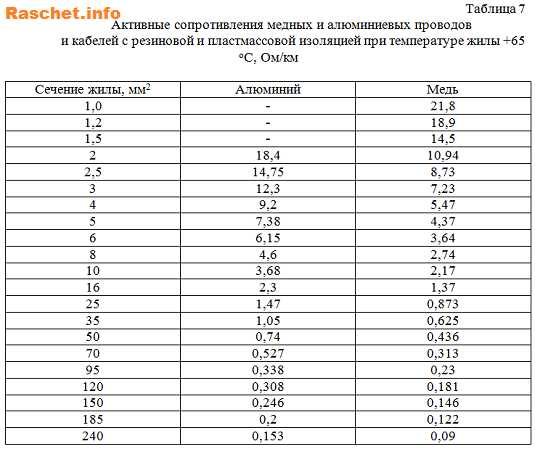

Как определить удельное сопротивление материала провода
Для определения удельного сопротивления необходимо измерить сопротивление участка провода известной длины и площади поперечного сечения. Используется формула: ρ = R × S / L, где:
ρ – удельное сопротивление (Ом·мм²/м), R – сопротивление проводника (Ом), S – площадь поперечного сечения (мм²), L – длина провода (м).
Сопротивление R измеряется мультиметром с высокой точностью, желательно в миллиомах. Перед измерением оба конца провода необходимо тщательно зачистить от изоляции и окислов. Чтобы избежать погрешностей, провод должен быть прямым, без изгибов и витков.
Площадь сечения S рассчитывается по диаметру жилы: S = π × (d / 2)², где d – измеренный штангенциркулем диаметр в миллиметрах. Использование заводских номиналов без фактического замера может привести к ошибкам.
Длину провода следует измерять рулеткой с точностью до сантиметра. Рекомендуется использовать провод длиной не менее 1 метра для минимизации относительной погрешности.
После подстановки всех значений в формулу получится удельное сопротивление материала. Полученное значение сравнивается со справочными данными: например, для меди – около 0,0175 Ом·мм²/м, для алюминия – около 0,028 Ом·мм²/м. Значительное расхождение указывает на возможные примеси, повреждение или иной материал.

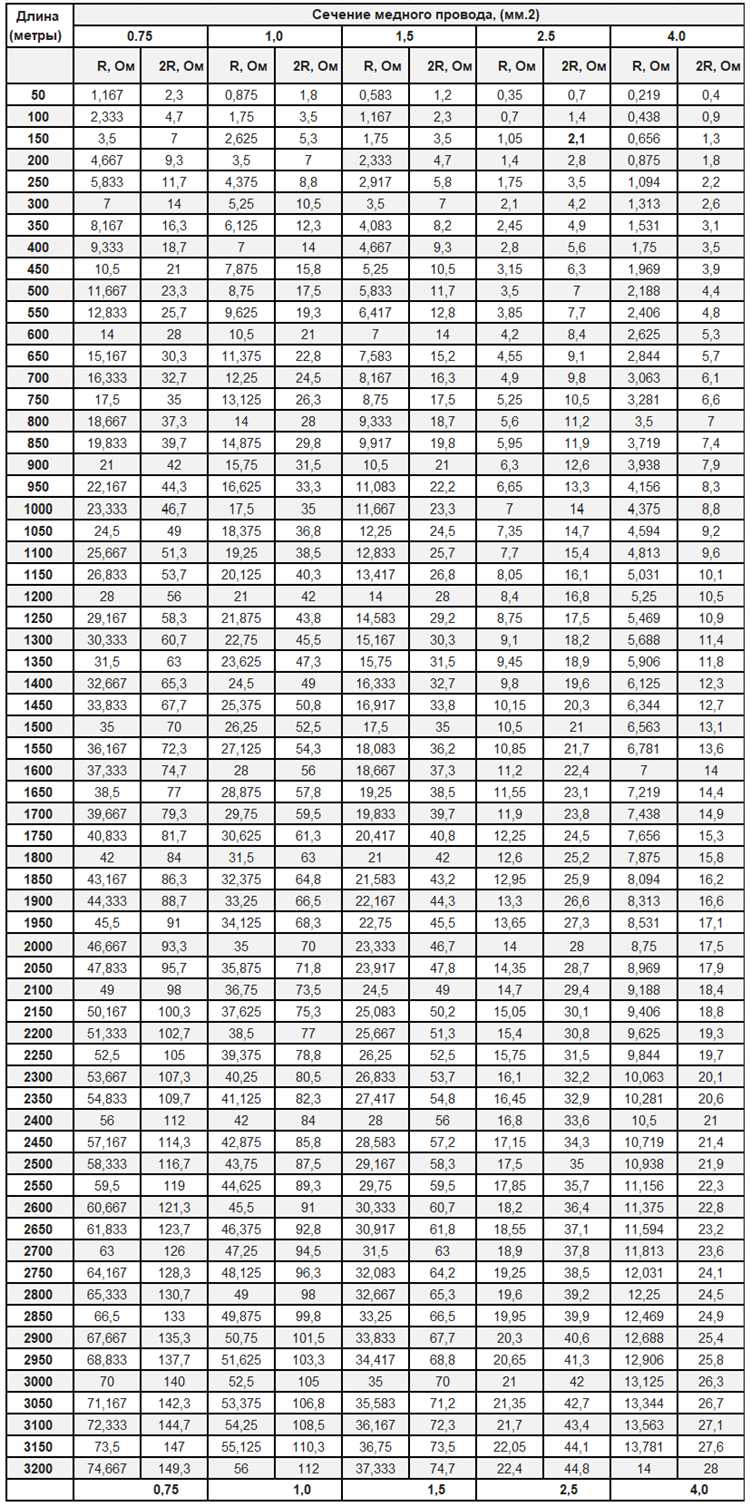

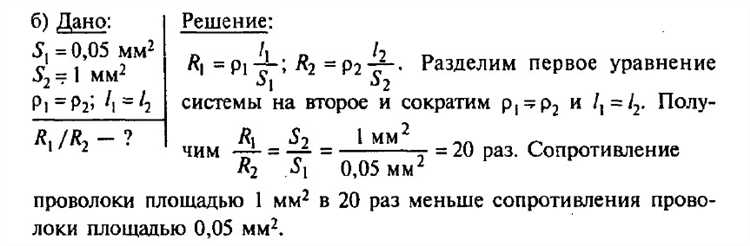

Формула расчета сопротивления по длине и сечению: пошаговое применение
Для точного расчета электрического сопротивления проводника используется формула:
R = ρ × L / S,
где:
- R – сопротивление в омах (Ом);
- ρ – удельное сопротивление материала (Ом·мм²/м);
- L – длина проводника в метрах (м);
- S – площадь поперечного сечения в квадратных миллиметрах (мм²).
Алгоритм применения формулы:
- Определите материал провода. Например, для меди ρ = 0,0175 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м.
- Измерьте или укажите длину провода. При наличии двухжильного кабеля учитывайте полный путь тока: длину умножьте на 2.
- Рассчитайте площадь сечения. При известном диаметре используйте формулу: S = π × (d/2)². Например, при диаметре 2,5 мм: S ≈ 4,91 мм².
- Подставьте значения в формулу. Например, для медного провода длиной 10 м и сечением 2,5 мм²:
R = 0,0175 × 10 / 2,5 = 0,07 Ом.
Результат позволяет оценить потери напряжения и выбрать подходящее сечение кабеля для заданной нагрузки. При превышении допустимого сопротивления – увеличьте сечение или сократите длину.
Влияние температуры на сопротивление проводника
С увеличением температуры сопротивление металлических проводников возрастает. Это связано с усилением теплового движения кристаллической решётки, которое мешает свободному перемещению электронов. Для расчёта температурной зависимости используется формула: R = R₀(1 + αΔT), где R₀ – сопротивление при 0 °C, α – температурный коэффициент сопротивления, ΔT – изменение температуры.
Для меди α ≈ 0.00393 1/°C. При нагреве от 20 °C до 100 °C сопротивление медного провода возрастёт примерно на 31,4 %. Алюминий имеет более высокий коэффициент – около 0.00429 1/°C, что делает его менее стабильным при нагреве.
При проектировании цепей, работающих в условиях высоких температур, рекомендуется использовать материалы с низким α, например, нихром (α ≈ 0.0004 1/°C) или манганин (α ≈ 0.000015 1/°C), чтобы обеспечить стабильность характеристик.
Для точных расчетов необходимо учитывать не только температуру окружающей среды, но и тепловыделение в самом проводнике при протекании тока. Это особенно важно при токах выше 10 А и длине провода свыше 10 метров. В таких случаях необходимо корректировать расчет сопротивления с учётом нагрева, чтобы избежать перегрева и ухудшения изоляции.

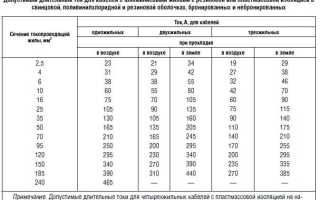

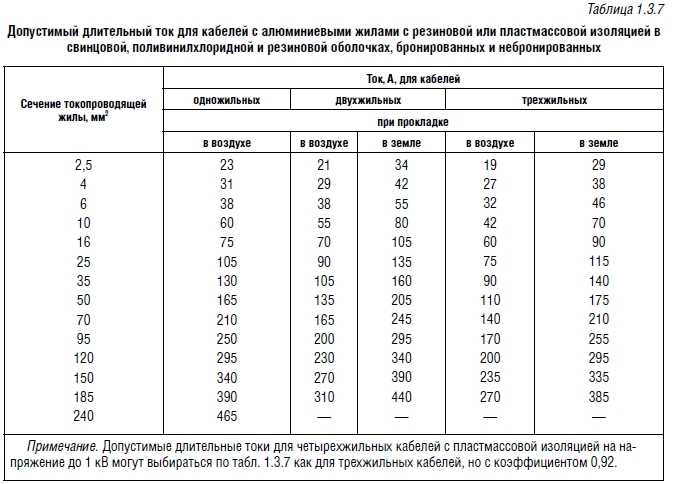

Как выбрать подходящее сечение провода для заданной длины и тока
Сопротивление медного провода приблизительно равно 0,0175 Ом·мм²/м. Зная силу тока и длину, можно вычислить необходимое сечение по формуле:
S = (2 × L × I × ρ) / ΔU
Где:
- L – длина провода в одну сторону (м);
- I – ток (А);
- ρ – удельное сопротивление меди (0,0175 Ом·мм²/м);
- ΔU – допустимое падение напряжения (В).
Пример: необходимо передать 20 А на расстояние 30 м при допустимом падении 5 В. Подставляя в формулу:
S = (2 × 30 × 20 × 0,0175) / 5 = 4,2 мм²
Округляя в большую сторону, выбирается стандартное сечение – 6 мм².
Важно учитывать ток кратковременных пусковых нагрузок (например, электродвигателей) и коэффициент одновременности, если к линии подключено несколько устройств. При температуре окружающей среды выше +25°C следует увеличивать сечение на 10–20%.
Для алюминиевых проводов удельное сопротивление составляет 0,028 Ом·мм²/м, что требует пересмотра расчета: при том же токе и длине провод должен иметь сечение не менее 10 мм².

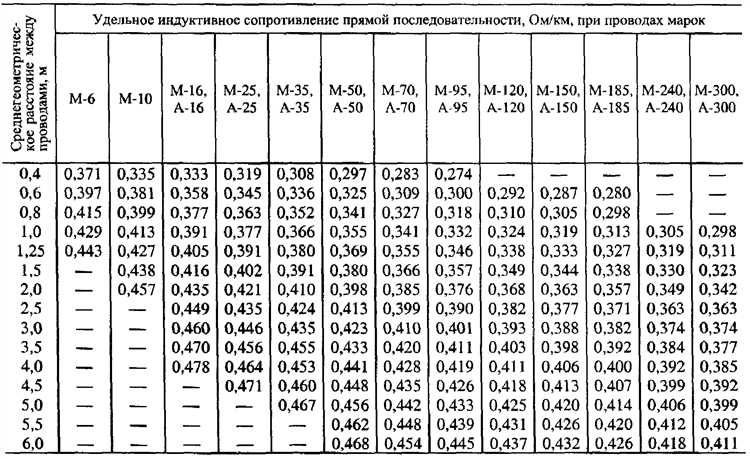

Расчет потерь напряжения на участке провода
Потери напряжения зависят от сопротивления провода и тока, проходящего по нему. Для точного расчета используется формула:
ΔU = I × R, где:
- ΔU – потеря напряжения, В
- I – сила тока, А
- R – сопротивление участка провода, Ом
Сопротивление провода определяется по формуле:
R = ρ × L / S, где:
- ρ – удельное сопротивление материала, Ом·мм²/м (например, для меди 0,0175; для алюминия 0,028)
- L – длина провода в метрах (учитывается полный путь – туда и обратно)
- S – площадь поперечного сечения, мм²
Пример: при токе 25 А, длине 30 м и медном проводе сечением 2,5 мм²:
- R = 0,0175 × 60 / 2,5 = 0,42 Ом
- ΔU = 25 × 0,42 = 10,5 В
Такая потеря недопустима при напряжении 220 В (превышает 4,7%). Рекомендуется ограничивать потери до 3% для освещения и до 5% для силовых цепей.
Чтобы снизить потери:
- увеличьте сечение провода
- сократите длину трассы
- используйте проводники с меньшим удельным сопротивлением
При выборе сечения обязательно учитывайте номинальный ток и допустимые потери напряжения, а не только механическую прочность и температурный режим.
Проверка соответствия рассчитанного сопротивления нормативам ПУЭ
Сопротивление проводника определяется по формуле R = ρ * (L / S), где ρ – удельное сопротивление материала, L – длина провода, S – площадь сечения. Для проверки соответствия расчетного значения сопротивления требованиям Правил устройства электроустановок (ПУЭ) необходимо учитывать нормы, прописанные в разделе 1.3.
ПУЭ ограничивает максимальное сопротивление жилы, чтобы обеспечить допустимые потери напряжения и безопасность эксплуатации. Например, для алюминиевых проводников сечением 16 мм² сопротивление не должно превышать 1,15 Ом на 100 м, для меди того же сечения – 0,727 Ом на 100 м.
При расчетах важно учитывать температурный коэффициент удельного сопротивления, так как значения ρ приводятся к 20 °C, а эксплуатационная температура проводника может быть значительно выше. Рекомендуется корректировать сопротивление с учетом температуры по формуле R_эксп = R_20°C * [1 + α * (T_эксп — 20)], где α – температурный коэффициент (0,004 для меди, 0,0038 для алюминия).
Проверка расчетного сопротивления должна учитывать длину участка в обе стороны (фаза и обратный провод), что удваивает значение L в формуле. Несоблюдение этого правила приводит к недооценке сопротивления и нарушению требований ПУЭ.
При превышении нормативного сопротивления необходимо увеличить сечение провода или сократить длину линии. Допускается использование многожильных или параллельно подключенных проводников для снижения суммарного сопротивления, но с обязательным подтверждением равномерного распределения тока и соответствия нормам ПУЭ.
Фактическое сопротивление после монтажа рекомендуется проверять измерениями мегомметром или мостом сопротивления для подтверждения соответствия расчетным данным и требованиям ПУЭ, особенно в ответственных электроустановках.
Вопрос-ответ:
Как влияет длина провода на его сопротивление?
Сопротивление провода напрямую зависит от его длины: чем длиннее провод, тем больше сопротивление. Это связано с тем, что электроны проходят через больший объем материала, сталкиваясь с атомами, что затрудняет их движение. Формула для расчёта сопротивления включает длину провода в числителе, поэтому удвоение длины приблизительно удваивает сопротивление.
Почему сечение провода влияет на сопротивление и как это учитывать при расчётах?
Сечение провода определяет площадь поперечного сечения проводника, через которую проходят электроны. Чем больше сечение, тем меньше сопротивление, так как току легче протекать через широкий провод. В формуле сопротивления площадь сечения стоит в знаменателе, что объясняет обратную зависимость: увеличение сечения уменьшает сопротивление.
Как можно рассчитать сопротивление провода, если известна его длина и сечение?
Для расчёта сопротивления используется формула R = ρ * (L / S), где R — сопротивление, ρ — удельное сопротивление материала провода, L — длина, S — площадь сечения. Для практических задач нужно знать материал провода (например, медь или алюминий), длину и сечение, затем подставить значения и вычислить сопротивление.
Какие материалы чаще всего используют для изготовления проводов из-за их сопротивления?
Чаще всего провода делают из меди или алюминия. Медь имеет низкое удельное сопротивление, что позволяет создавать провода с меньшим сопротивлением при одинаковых размерах. Алюминий легче и дешевле, но обладает большим сопротивлением, поэтому для тех же параметров провод из алюминия будет иметь немного большее сопротивление.
Как температура влияет на сопротивление провода и нужно ли учитывать это в расчётах?
Температура влияет на сопротивление провода: при повышении температуры сопротивление увеличивается. Это связано с тем, что тепловое движение атомов усиливается, затрудняя прохождение электронов. В точных расчётах нужно учитывать температурный коэффициент сопротивления материала, особенно если провод работает при высоких температурах или в нестандартных условиях.
Как рассчитать сопротивление провода, если известна его длина и площадь поперечного сечения?
Для вычисления сопротивления провода нужно использовать формулу: R = ρ × (L / S), где R — сопротивление, ρ — удельное сопротивление материала, L — длина провода, S — площадь его поперечного сечения. Чем длиннее провод и меньше его сечение, тем больше сопротивление. Значение удельного сопротивления зависит от материала, например, у меди оно составляет примерно 0,0175 Ом·мм²/м. Чтобы получить точный результат, длину и площадь нужно измерить в метрах и квадратных миллиметрах соответственно, а затем подставить в формулу.
Почему сопротивление провода увеличивается при уменьшении сечения и как это влияет на передачу электроэнергии?
Сопротивление провода связано с площадью его поперечного сечения: чем меньше сечение, тем выше сопротивление. Это происходит потому, что электроны при прохождении через узкую жилу сталкиваются с большим числом атомов материала, что затрудняет их движение. В результате часть энергии теряется в виде тепла, а эффективность передачи снижается. В электроцепях с малым сечением провода может наблюдаться перегрев, что уменьшает срок службы и повышает риск аварий. Поэтому при проектировании систем выбирают провод с достаточным сечением, чтобы минимизировать потери и обеспечить безопасность.
